4. 生产 QD142-09 222 NXT II 系统手册 吸嘴清扫功能的运用 1. 当自动运转的累计时间达到 [ 吸嘴清扫间 隔 ] 中的设定时间后，就会在操 作画面上显示 吸嘴清扫中的示意图，机器开始 吸嘴和热补正定位点的清扫。 备注 )此处，说明了运用吸嘴置放台型刷洗单元时的操作画面。 运用供料器刷洗单元时， 因为显示吸嘴清扫向导的示意图 （背景色 ：黄色） ， 所以， 请 在料站托架上安装供料器刷洗单元。详细内容请参照 [ 供…
QD142-09 4. 生产
NXT II 系统手册 221
4.12.30 运转中的吸嘴清扫功能
是一种自动运转期间定期清扫被安装在工作头中的吸嘴的功能。另外，同时也清扫工作头的
热补正定位点。
能够使用该功能的模组是搭载了以下单元的模组。
备注 )运转中的吸嘴清扫功能对应了 NXT V5.17 或更高版本。另外，有关在供料器型刷洗单
元中运用该功能的详细方法，请参照 [ 料器型刷洗单元使用说明书 ]。
另外，该功能只是在使用以下所列举的工作头进行生产的时候才有效。
吸嘴清扫功能的设定步骤
1. 在辅助软件的 [ 机器功能设定 ] 画面上，请进行吸嘴清扫设定。
·吸嘴清扫向导功能：[ 功能 ON]
·吸嘴清扫间隔：[1 ～ 120] 小时
当运转时间的累计达到设定时间后，就会显示吸嘴清扫向导。
·吸嘴未清扫停止间隔：[0 ～ 60] 分钟
在显示了吸嘴清扫向导之后，如果超出了所设定的时间而没有清扫吸嘴时，就会
停止生产。设定为 [0] 的时候，不进行生产停止。
H08 H12(S) H12HS
V12
H08Q H12SQ H12HSQ
-
01SYS-0442E
4. 生产 QD142-09
222 NXT II 系统手册
吸嘴清扫功能的运用

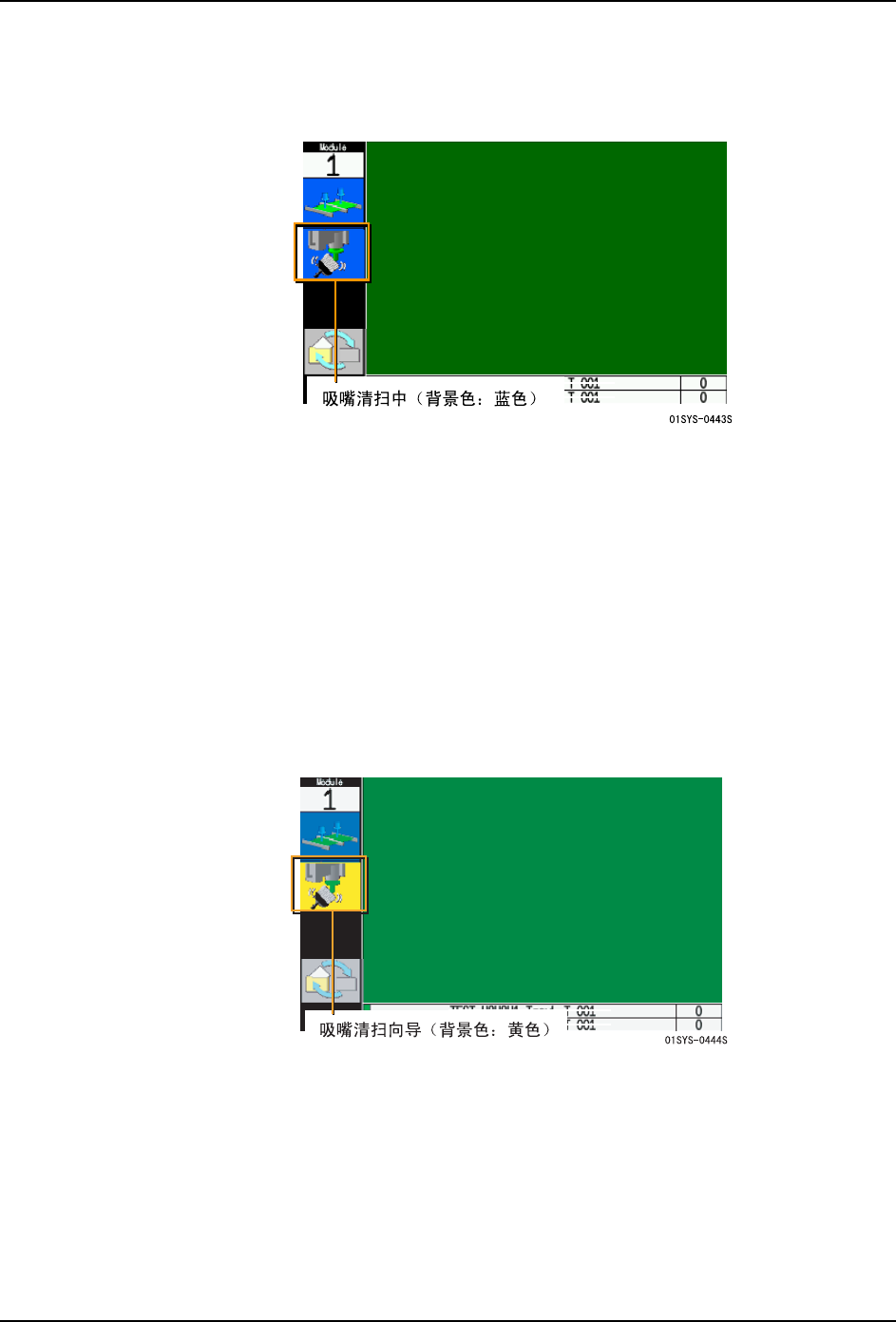

1. 当自动运转的累计时间达到 [ 吸嘴清扫间隔 ] 中的设定时间后，就会在操作画面上显示
吸嘴清扫中的示意图，机器开始吸嘴和热补正定位点的清扫。
备注 )此处，说明了运用吸嘴置放台型刷洗单元时的操作画面。
运用供料器刷洗单元时，因为显示吸嘴清扫向导的示意图 （背景色：黄色），所以，请
在料站托架上安装供料器刷洗单元。详细内容请参照 [ 供料器刷洗单元使用说明书 ]。
2. 当完成清扫后，机器就会重新开始生产。同时，吸嘴清扫中的示意图从画面上消失。
关于运用吸嘴清扫功能时的异常
以下说明在运用吸嘴清扫功能时发生的异常及其对策。
被安装了不对应此功能的吸嘴置放台的时候
清扫的对象为 H08、H12 和 V12 工作头用的吸嘴。当对应了除此以外的吸嘴的吸嘴置放台被
安装到模组后，继续显示背景色为黄色的示意图并继续生产。
并且，当达到 [ 吸嘴未清扫停止间隔 ] 中的设定时间后，机器就会进行异常停止。
a. 使用对象以外的吸嘴进行生产时，请将 [ 吸嘴清扫向导功能 ] （机器功能设定）设置
为 OFF，然后重新开始运转。
QD142-09 5. 换线
NXT II 系统手册 223
5. 换线
5.1 换线的必要项目
机器自我判断生产准备是否齐备。在启动机器后，当按下 START 按钮后，就会开始校正。必
要时显示换线向导画面。
备注 )另外，也可能显示料站更换向导或元件相机更换向导。
请根据向导进行更换作业。需要进行多个更换作业时，当 1 个作业完成后，画面就会转换到
其他的更换向导画面。
当所有的更换作业完成后，机器再次返回到 START 等待的状态。
TU-L
TU-LT
TU-M
TU-LTC
01SYS-0105cS
