8. NXT-2 软件工具 QD142-09 386 NXT II 系统手册 8.4 VersionUp 使用辅助软件无法更新机器控制 软件时，使用该软件可以将当前的版本变更到 CD-ROM 的版 本。在进行版本更新时，需要知 道基座当前的 IP 地址。 操作方法请参照 "9.1.2 使用 NXT-2 工具的 Vers ionUp 时 "。 8.5 AsciiToBin 使用这个软件， 能够将 ASCII 格式化文件…
QD142-09 8. NXT-2 软件工具
NXT II 系统手册 385
5. 从 [Image] 菜单单击 [Display Result] 后，变为影像处理结果和信息显示画面。
6. 确认是否显示出作为错误信息以及问题的解决对策的元件状态。
7. 元件的检查结束后，从 [ 文档 ] 菜单中单击 [Exit]，关闭 Image Viewer。
8.3 NetworkSetting
使用这个软件，可以变更基座的当前的网络设定。
1. 将 NXT-2 软件 CD-ROM 插入 CD-ROM 硬驱中，从资源管理器中启动 CD-ROM。
2. 双击 [NXT]，打开文件夹。
3. 双击 NetworkSetting.exe 后启动软件。
4. 根据需要输入变更网络设定的基座的 IP 地址，单击 [OK]。
5. 在各自相应的文本框内指定新建 IP 地址、子网掩码以及默认网关，单击 [ 下一步 ]。
备注 )即使这些项目的设定没有必要变更，也必须请重新输入当前使用值。
6. 指定机器的主电脑名。使用域时，请将域的信息也一起输入。
7. 单击 [ 下一步 ]。
8. 使用 DNS 服务器时，在相应的文本框中指定代替的 DNS 服务器。
9. 所有的设定结束后，单击 [OK] 后，将新的设定传送给机器。
10.重新启动机器后，新的网络设定有效。
8. NXT-2 软件工具 QD142-09
386 NXT II 系统手册
8.4 VersionUp
使用辅助软件无法更新机器控制软件时，使用该软件可以将当前的版本变更到 CD-ROM 的版
本。在进行版本更新时，需要知道基座当前的 IP 地址。
操作方法请参照 "9.1.2 使用 NXT-2 工具的 VersionUp 时 "。

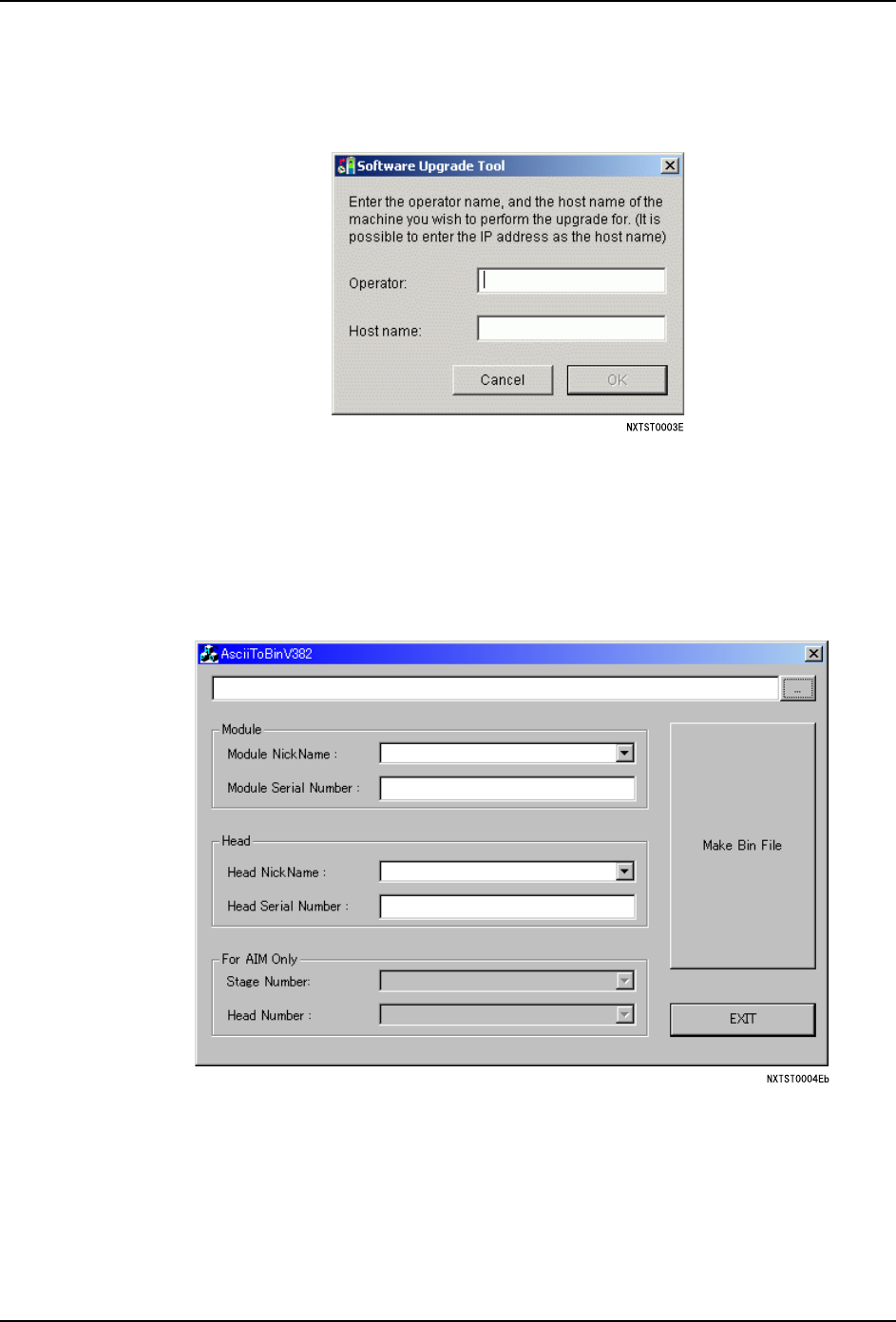

8.5 AsciiToBin
使用这个软件，能够将 ASCII 格式化文件变换为作为工作头的最终修正文件的二进制格式文
件。
1. 将 NXT-2 软件 CD-ROM 插入 CD-ROM 硬驱中，从资源管理器中启动 CD-ROM。
2. 双击 [NXT] 后双击 [Tool]。
3. 双击 AsciiToBinV382.exe 启动软件。
4. 单击 [...] 后。显示出供选择用的对话框。双击 PAM 的最终修正文件后，在文本框中显
示出选择文件的路径和文件名。
QD142-09 8. NXT-2 软件工具
NXT II 系统手册 387
5. 从 [Module NickName] 选择框中选择模组类型。
6. 在 [Module Serial Number] 文本框中输入模组的系列号。
7. 在 [Head NickName] 选择框中选择工作头类型。
8. 在 [Head Serial Number] 文本框中输入工作头的系列号。
9. 所有的数据的设定结束后单击 [Make Bin File] 时，进行文件的变换。新建文件是依据
工作头类型、系列号和平台而定的名称，与初始的文件保存在相同的文件夹内。
8.6 EmergencyInstaller
这个软件在 CPU 因某种原因不能正常地进行版本更新时使用。使用这个软件时，将 PC 与直
接进行版本更新时的 CPU 连接，使软件运行。
版本更新后，因为需要重新设定辅助软件的模组功能设定，所以请事先备份设定值之后进行
以下的作业。
1. 对基座进行版本更新时，松开进行版本更新的模组或者基座 CPU 上的模组。
2. 将机器的电源变成 OFF。
3. 进行版本更新的 CPU 和 PC 之间用交叉以太网电缆连接。
4. 将 PC 的 IP 地址变更为 169.254.0.200。
5. 将进行版本更新的 CPU 上的纽子开关向上设置。如此设定后，接下来将 CPU 电源 ON 时，
CPU 就会以 emergency mode 启动。
6. 将机器的电源变成 ON。
7. 进行模组的版本更新时，在操作面板的 [STAND BY] 指示灯从闪烁转变到亮灯后，按下
POWER 按钮。接着请确认在操作画面上显示 “FUJI 画面”。如果 [STAND BY] 指示灯一
直处于闪烁，或者在操作画面上显示 “SELFCHECK FAIL MODULE”的信息时，请与 FUJI
公司的代理店联系。
备注 )进行基座的版本更新时，不需要进行操作面板上的操作。
8. 将 NXT-2 软件 CD-ROM 插入 CD-ROM 硬驱中，从资源管理器中启动 CD-ROM。
备注 )请使用与机器中所安装的软件相同版本的 CD-ROM。
9. 双击 [NXT] 后双击 [Tool]。
