QD142-09 4. 生产
NXT II 系统手册 163
4.12.12 无停止供应功能 （料盘单元 -L）
不停止机器的运转，将料盘补充给剩余数达到一定程度的料盘单元 -L 的功能。通过料盘的
补充将运转停止时间控制在最小限度，提高生产效率。
在使用无停止供应功能时，需要 Fujitrax Verifier 和 KIT Handy。设定方法请参照 NXT-2
编程手册。
无停止供应功能的设定步骤
1. 请在辅助软件的 [ 模组功能设定 ] 画面上，设定无停止供应功能。
·[Fujitrax 设定 ]-[ 验证 ON/OFF]：[ON]
t[ 料盘单元 -L 设定 ]-[ 料盘单元 -L 补充动作 ]：
[ 来自供应部的元件补充功能 ] 或者 [ 无停止供应功能 ]
4. 生产 QD142-09
164 NXT II 系统手册
无停止供应功能的运用
关于料盘单元 -L 的料盘元件补充向导，请参照 " 4.9 向料盘单元 -L 补充料盘元件 "。这
里，对托架的料盘配置进行说明。
关于料盘配置
为了高效率进行无停止供应及显示正确的向导画面，建议在 1 个托架上配置 1 个料盘。
备注 )上图虽然 3 个料盘托架上各放置 1 个料盘，但是在应用无停止供应功能时，还需要 1
个料盘供应用的托架。
但是，也可以应用以下形式的配置 （1 个托架上放置 2 个料盘）。此时，对放置在副料槽 1
和 2 上的各料盘，需要使用 KIT Handy 进行各个料盘的验证。
同一托架上配置不同元件的料盘时
一方的料盘发生料尽时，即使另一方的料盘还留有元件，料盘托架也会向排出部移动。将留
有元件而被排出的料盘重新放置到托架上时，请使用 KIT Handy 进行吸取位置指定。
将配置在同一托架上的料盘设定成次料站时
一方的料盘发生料尽时，吸取点就会转换到另一料盘。因此，当显示料尽预告向导时，则表
示 2 个副料槽中元件剩余数变得很少了。在进行料盘元件的补充时，请在左右的副料槽上放
置料盘。
QD142-09 4. 生产
NXT II 系统手册 165
关于运用无停止供应功能时的异常
对应用无停止供应时发生的异常和对策进行说明。

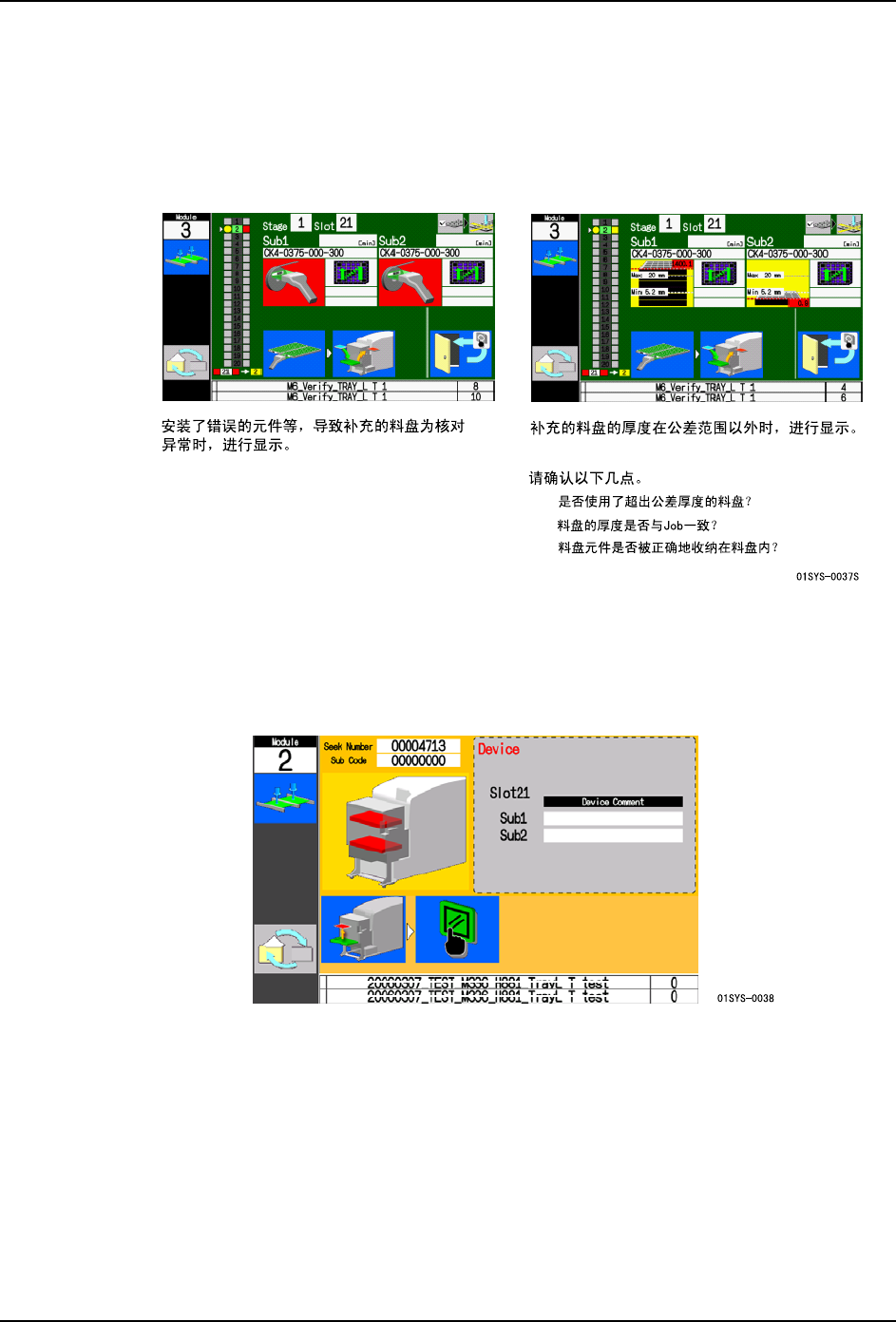

补充了错误的料盘时
在供应部中当设置料盘托架后，机器就会进行元件的核对。此时，当补充了错误的料盘后就
会显示以下的向导。
请在确认内容后安装正确的料盘。
进行托架返回的料槽上有别的托架时
虽然操作者进行了向供应部补充料盘，但是在被补充的托架所要移动的料槽上有别的托架
时，显示以下的异常向导。
a. 请取出补充给供应部的托架。
b. 请打开正面门，确认被设置在对象的料槽上的料盘。必要时，重新安装正确的料盘。
c. 请关闭正面门，按下操作面板的 READY ON 按钮。
