QD142-09 2. 各部分的名称和功能
NXT II 系统手册 25

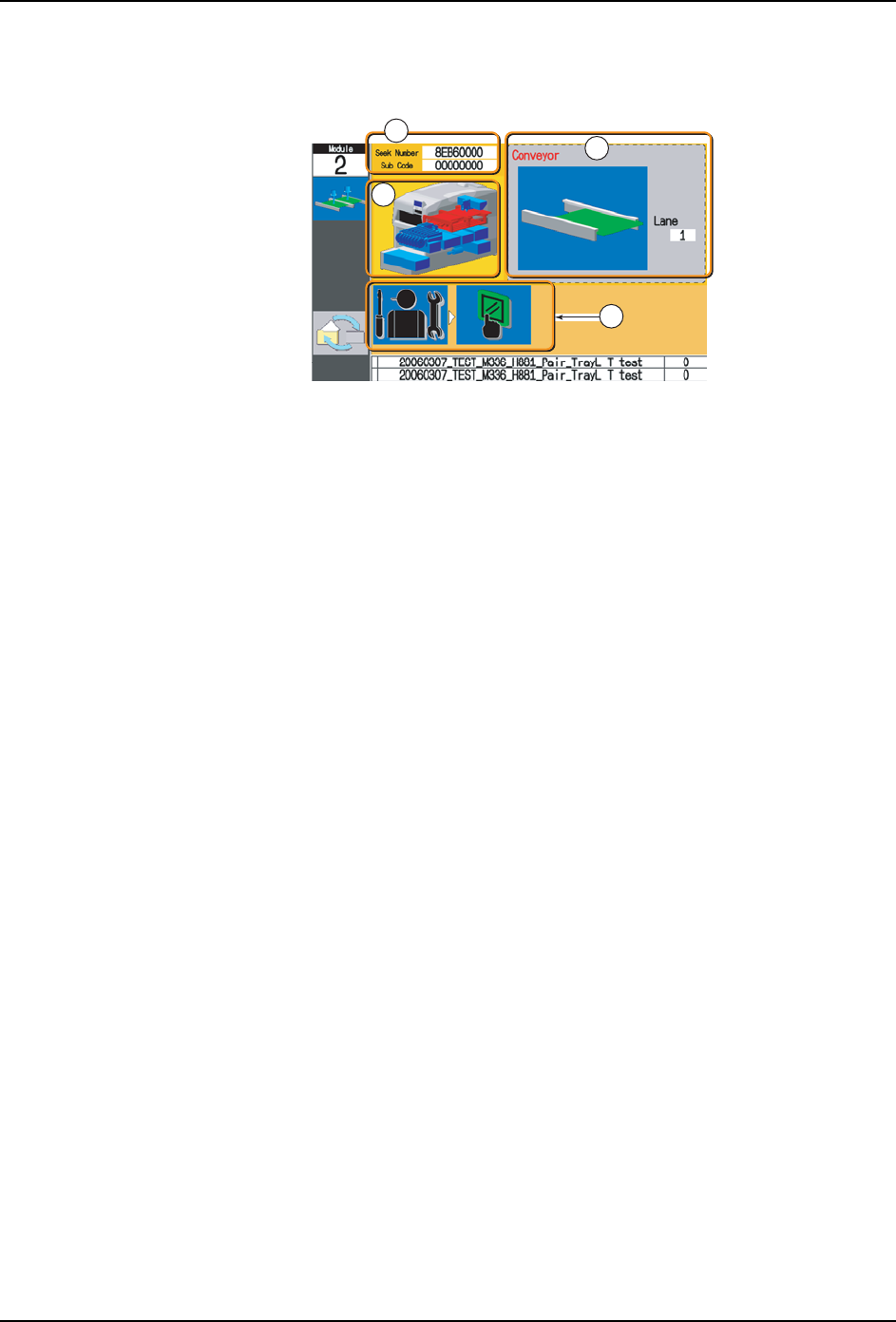

■错误显示画面
发生错误时，画面显示如下。
( 上例是电路板停止位置不良时的画面。)
各区域的说明
F: 发生错误处
表示发生错误的地方。
G: 操作显示区域
显示对操作者的各种操作指示。
H: Seek Number/Sub Number
发生了错误时，方便对其错误编码和补充错误编码信息的检索。
I: 错误信息
显示出有关错误的补充信息。
01SYS-0162
G
I
H
F
2. 各部分的名称和功能 QD142-09
26 NXT II 系统手册

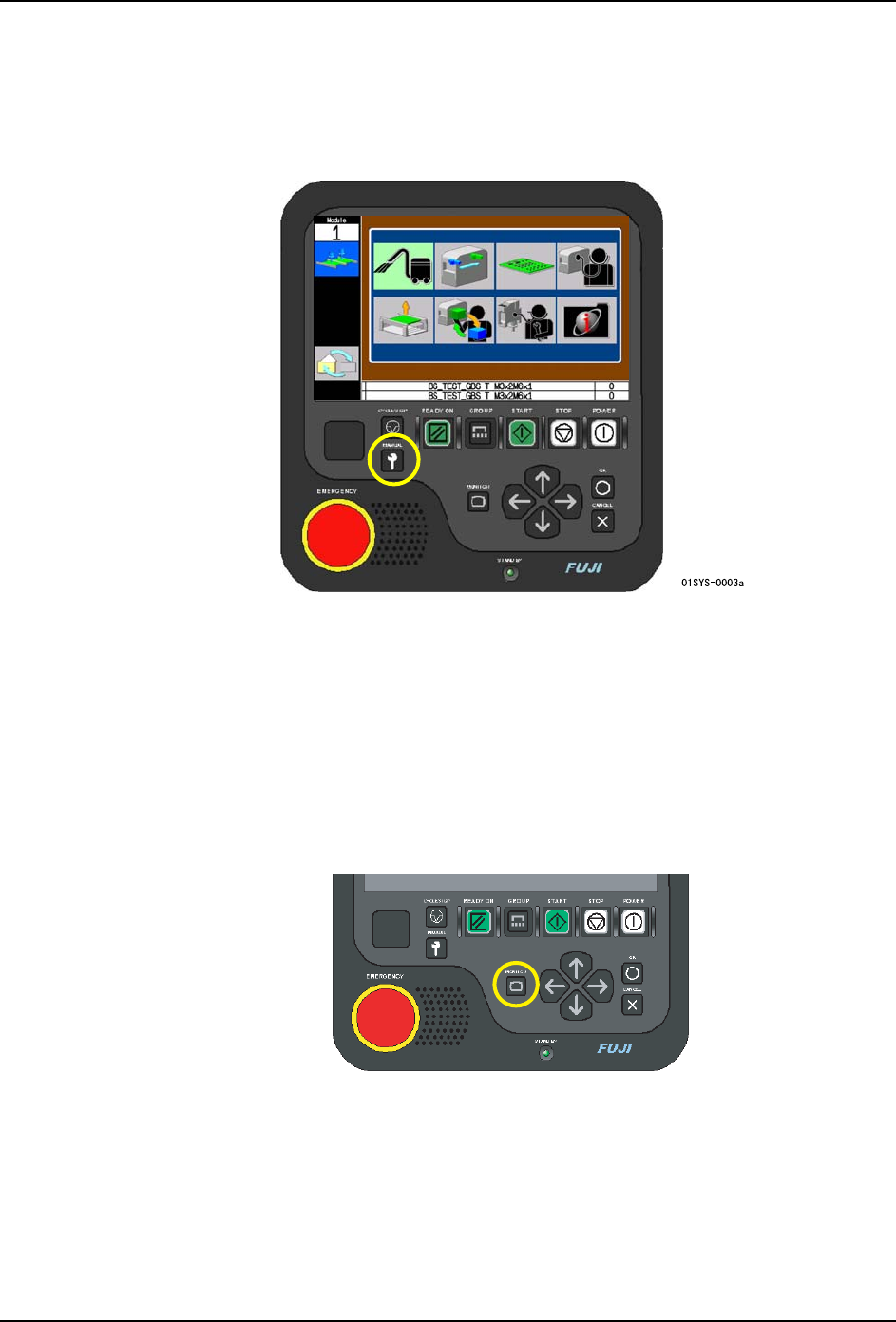

■手动指令模式的画面
按下操作面板的 MANUAL 按钮后，就会显示手动指令模式画面。手动指令是在进行维修保养
等生产以外的操作情况下使用。以下表示选择该模式后变成有效的指令。
在此画面被显示的状态下按下 MANUAL 按钮后，画面就会从手动模式返回到自动指示模式。
各指令的说明请参照 " 6. 手动模式指令 "。
■影像监视器画面
按下 MONITOR 按钮后，就会显示影像监视器画面。在此画面上，显示出机器上正在进行的影
像处理的影像或结果。
显示此画面时，除 MONITOR 按钮以外几乎所有的操作面板的按钮均处于无效状态。如果要使
用操作面板的按钮时，需要返回到自动指示画面。按下 MONITOR 按钮后，就会返回到自动指
示画面。
备注 )在生产中显示影像监视器时，机器在处于跟踪模式 ON 的状态下进行生产。跟踪模式变
成 ON 后，由于影像处理速度变慢，周期时间比通常大约要延长 20%。
QD142-09 2. 各部分的名称和功能
NXT II 系统手册 27

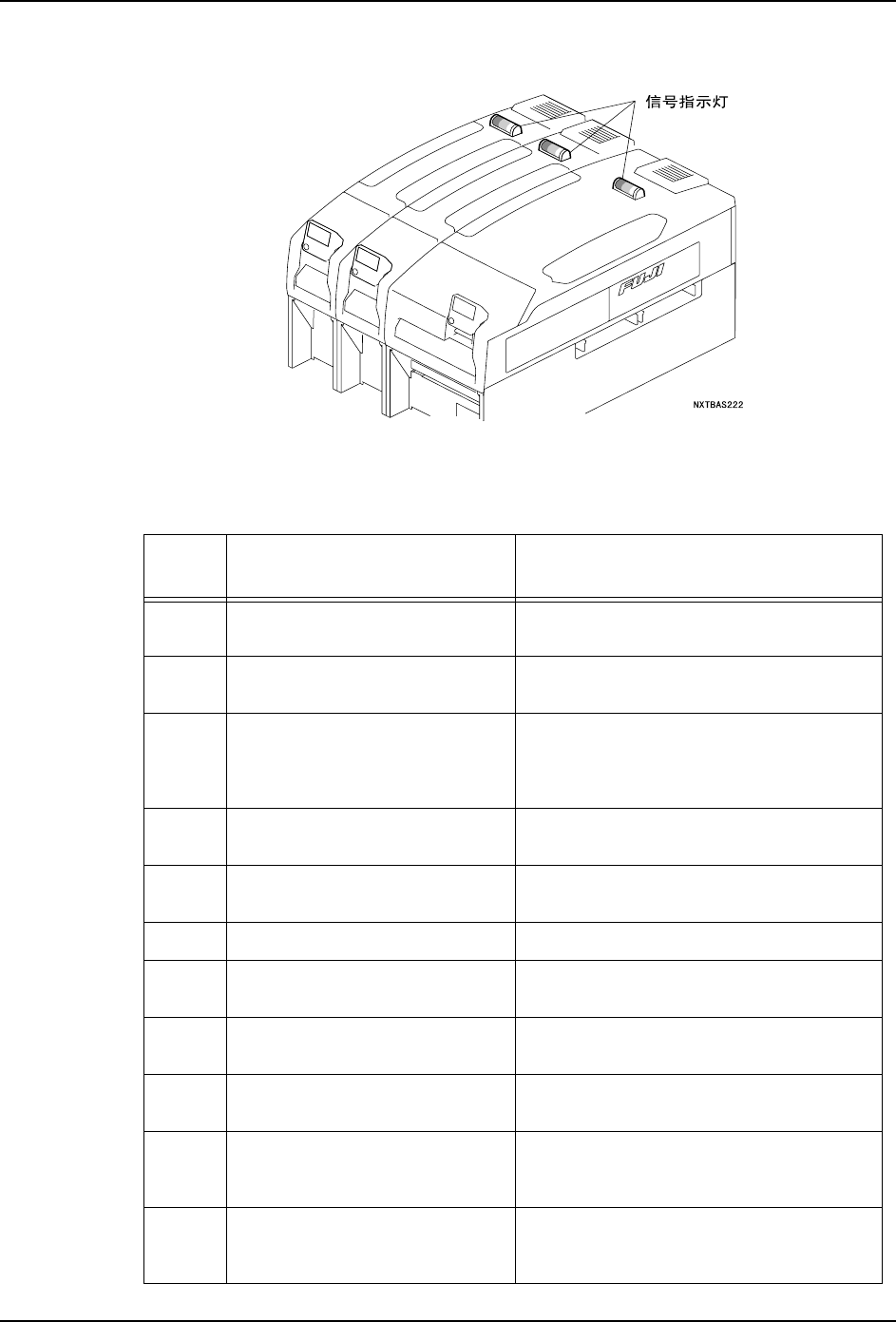

2.3 信号指示灯
2.3.1 指示灯的表示和机器的状况
通过 3 色信号指示灯的闪烁、灯亮、灯灭的变换，操作者能够随时知道机器的运转状况。
对策
优先度
信号指示灯表示 机器的状况
1 发生异常
(Machine error)
发生了自身无法复原的异常
2 要求操作者操作
(Awaiting operator setup)
显示元件的安装向导画面
等待双模组启动
3 生产停止中
(Production stopped)
由于料尽而补件超出
由于影像处理错误而补件超出
料盘排出部送出
不良元件排出轨道满
4 没有开始生产
(Awaiting operation)
START 按钮等待
等待操作者进行换线操作
5 生产即将停止
(Production will stop soon)
发生无法供应的料槽
6 信息发送中 发生料尽预告
7 生产力降低
(Throughput dropping)
显示来自主电脑的警告
8 生产准备动作中
(Preparing for production)
自动校正中
自动换线动作中
9 正在生产
(Producing)
电路板搬运中、生产中
10 前后工序等待
(Waiting on previous/next
stage)
前工序等待、后工序等待
11 手动模式
(Manual mode)
手动模式的维修保养中
手动指令执行中
PAM 运转中
