4. 生产 QD142-09

150 NXT II 系统手册

先行贴装的元件的高度限制（仅限于 B 型）

在设置了 A 型的低反射板的位置后，先行贴装的元件的高度受到限制。请参考下图。

使用低反射板时不能配置支撑销的范围

安装了低反射板后，在低反射板的周围不能够配置支撑销。能够安装低反射板的范围如下。

QD142-09 4. 生产

NXT II 系统手册 151

使用电路板停止位置补正功能时的异常

说明在使用电路板停止位置补正功能时所发生的异常及其对策。

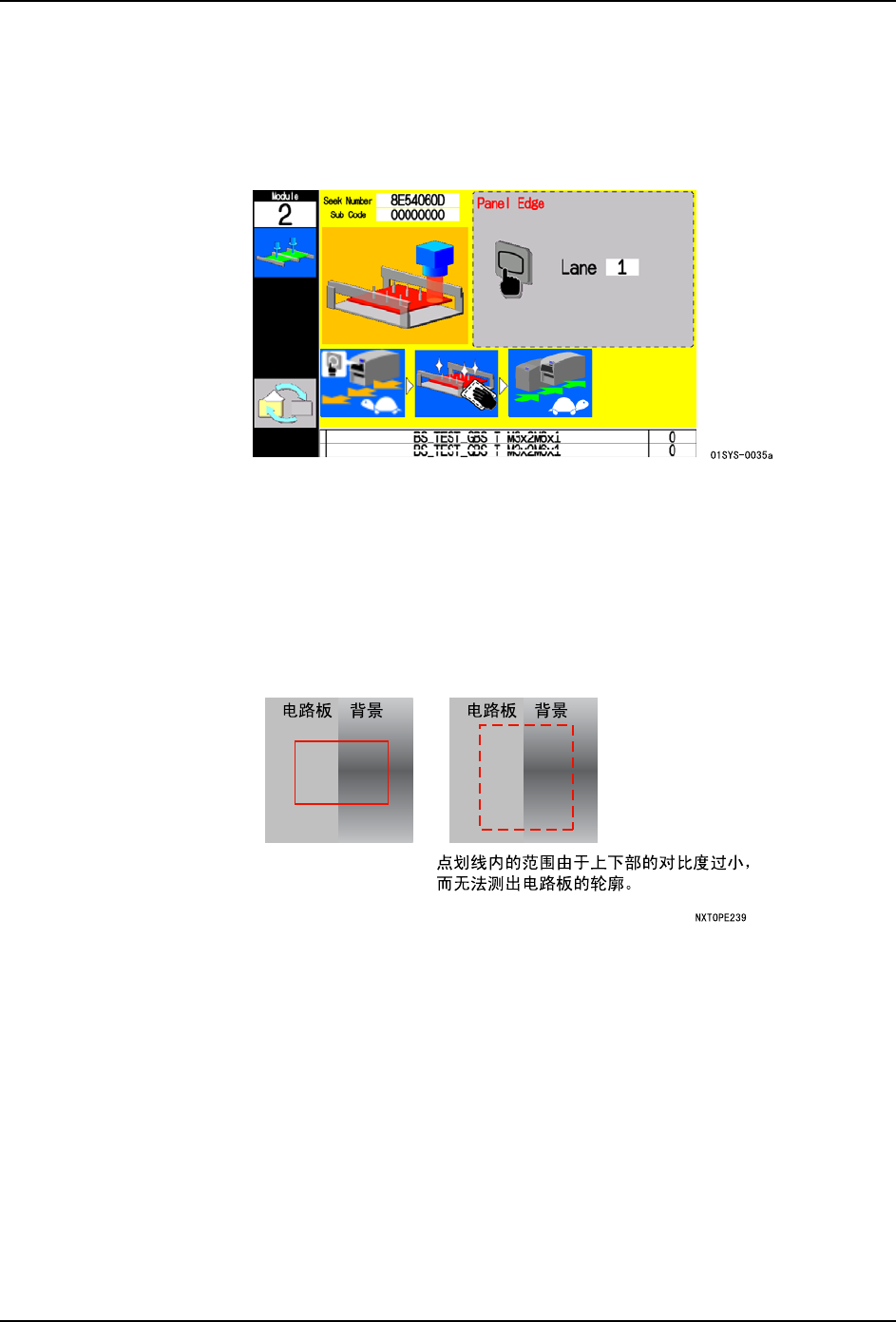

电路板轮廓的测出失败时

操作画面上显示异常向导。

a. 请按下 OK 按钮，拉出模组。

b. 请擦去附着在对象通道的低反射板上的污垢，然后插入模组。

另外，当按下 MONITOR 按钮后，就能够确认影像的状态。比较电路板与背景（低反射板），

如果有对比度小的部分时，请按照以下变更 Job 的设定。

a. 取入对比度大的部分。

b. 将取入范围变小。

4. 生产 QD142-09

152 NXT II 系统手册

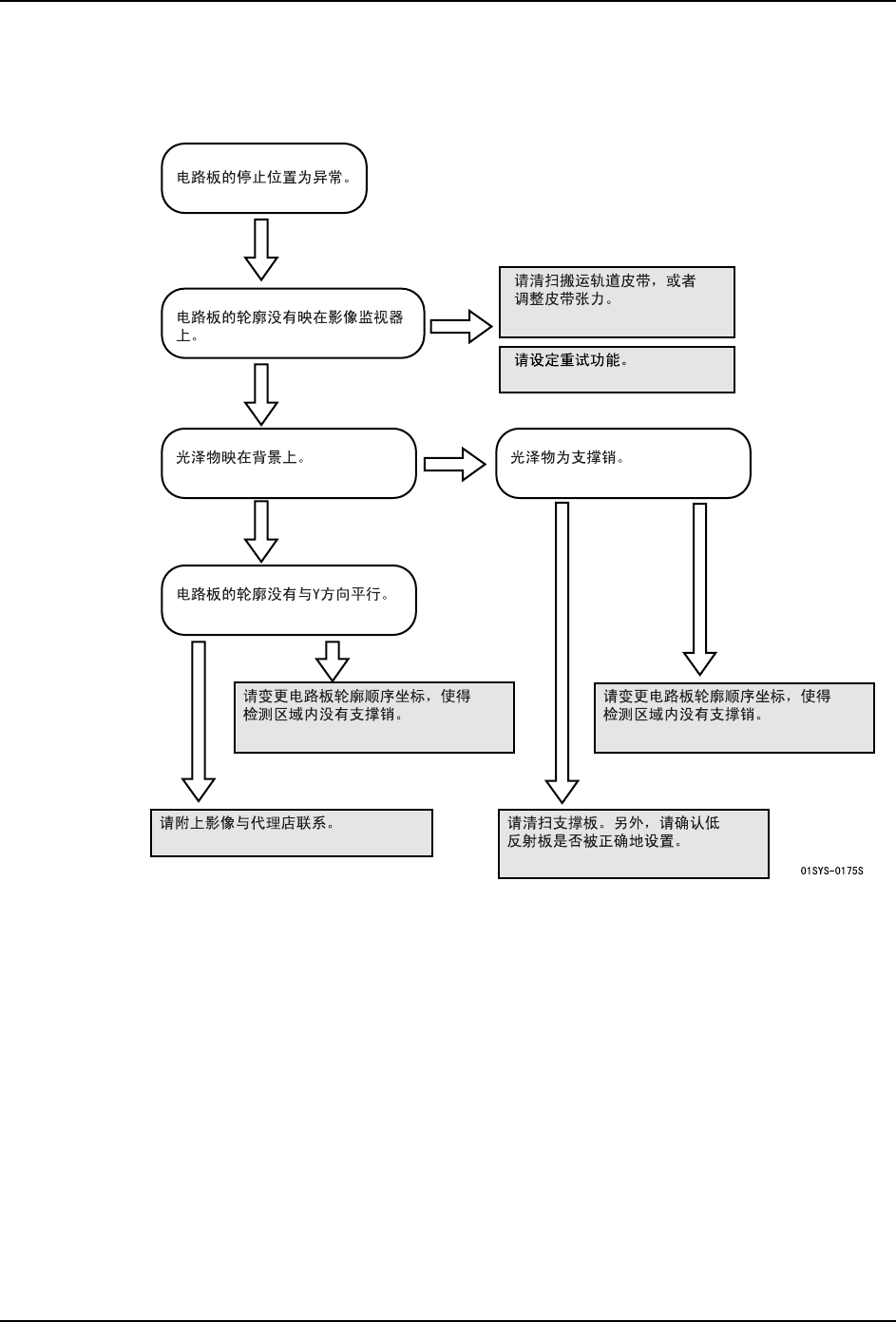

停止位置的补正不完善时

即使进行了 2 次补正动作，但是停止后的电路板的轮廓超出设定值的± 0.5mm 时，显示错误

画面和 Seek Number 8E56。请进行以下的对策。
