QD142-09 7. 辅助软件
NXT II 系统手册 381
9. 请点击 [ 开始加载 ]。
备注 )之后，测定用软件被加载到模组中。加载结束后，模组自动重新启动，变成测定模式。
10.请按下操作面板的 POWER 按钮。
模组相机固有值测定和数据的保存
在直接加载了料站倾斜测定用软件后，请按照以下的步骤执行模组相机固有值测定。
1. 请从 Fuji Flexa 处向机器传输生产 Job。

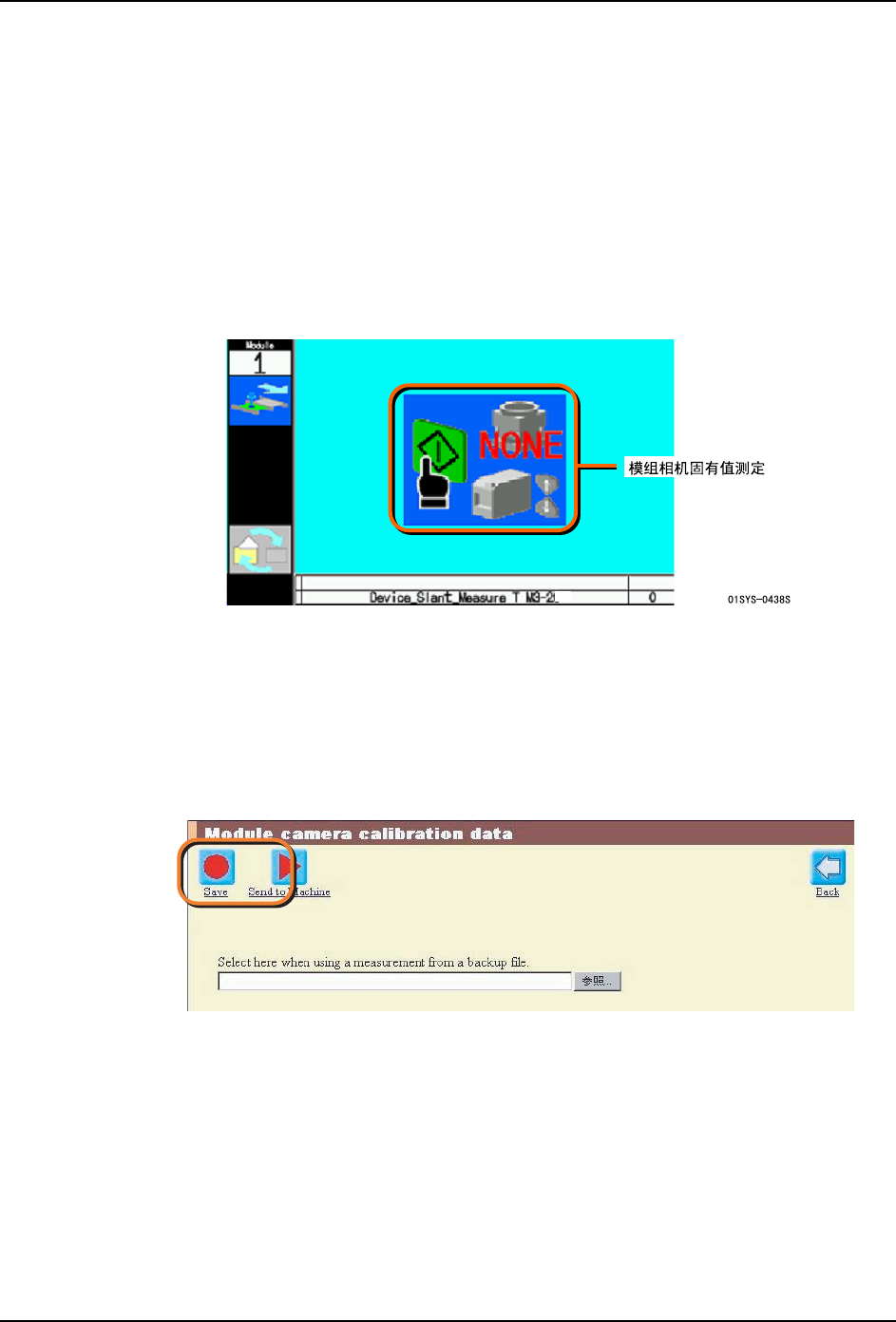

2. 请按下操作面板的箭头键 （上下），选择 [ 模组相机固有值测定 ]。
3. 请按下 START 按钮。机器开始测定。
4. 测定结束后，将测定值保存到 PC 中。
a. 从辅助软件的机器辅助软件的部分中选择对象模组，点击 [ 固有值管理 ]。
b. 从 [ 固有值管理 ] 菜单中选择 [ 模组相机固有值测定数据 ]。
c. 请执行 [ 测定值数据保存 ]。
备注 )此时的文件名为 “模组序列号 _vam.dat”。
5. 结束数据的保存后，点击 [ 关闭 ] 就会返回到主菜单。
6. 机器在确认了数据的保存后，返回到 START 等待画面。
备注 )测定完成后，如果按下操作面板的 OK 按钮，在不保存测定值数据的情况下也能够返回
到 START 等待画面。
至此，完成模组相机固有值测定和保存。
01SYS-0439E
7. 辅助软件 QD142-09
382 NXT II 系统手册
将模组相机固有值测定数据注册到机器中
由于 CPU 箱的更换等导致机器失去了测定数据时，请按照以下的步骤将模组相机固有值测定
数据从 PC 中注册到机器。
1. 将料站倾斜测定用软件加载到模组中。详细作业内容请参照前述的 [ 料站倾斜测定用软
件的直接加载 ]。
2. 从辅助软件的机器辅助软件的部分中选择对象模组，点击 [ 固有值管理 ]。
3. 从 [ 固有值管理 ] 菜单中选择 [ 模组相机固有值测定数据 ]。
4. 点击 [ 参照 ...]。从所显示的对话框中选择被保存在 PC 中的所选择的模组的模组相机固
有值测定数据。
5. 请点击 [ 注册到机器 ]。所选择的文件被发送到模组中。
6. 结束数据的传送后，点击 [ 关闭 ] 就会返回到主菜单。
01SYS-0440E
Browse
QD142-09 8. NXT-2 软件工具
NXT II 系统手册 383
8. NXT-2 软件工具
8.1 概要
在 NXT-2 系统 CD-ROM 中，放入了在辅助软件中无法实现的特别工具。
软件 说明
Image Viewer 为了显示从机器上取得的影像而使用。可以显示
影像信息、影像处理的详细信息、以及所发生的
错误。这个软件通过 CD 安装到用户 PC 后使用。
存在于 CD-ROM 的基本目录的 ViewerSoft 文件夹
中。
NetworkSetting 进行基座的网络设定。变更网络设定时，有必要
知道基座当前的 IP 地址。该软件存在于 CD-ROM
的 NXT 文件夹中 , 无需安装这个软件。
VersionUp 将当前的控制软件的版本变更为 CD-ROM 中的版
本时使用。进行版本更新时，有必要预先知道基
座的当前 IP 地址。仅限于在使用辅助软件不能
更新控制软件时才请使用这个软件。该软件存在
于 CD-ROM 的 NXT 文件夹中 , 无需安装这个软件。
AsciiToBin 将 ASCII 格式化文件变换成二进制格式文件时使
用。该软件存在于 CD-ROM 的 NXT\Tool 文件夹中
, 无需安装这个软件。
EmergencyInstaller 因为某钟错误原因，不能正常地进行各种项目的
版本更新时使用。将要版本更新的项目直接与 PC
连接，使软件运行。该软件存在于 CD-ROM 的
NXT\Tool 文件夹中 , 无需安装这个软件。
MotionToolMini 伺服记数值的显示、NXT 机器的伺服参数的版本
更新、以及进行原来位置的复位时使用。从 CD-
ROM 的 NXT 文件夹中找出并安装。
TcpIpSetting 基座处于紧急模式下引导的时候，为了变更基座
的网络设定而使用。与 NetworkSetting 工具不
同，即使不知道当前的 IP 地址也可以进行操作。
软件在紧急模式中使用默认值 IP 地址进行基座
的搜索。该软件存在于 CD-ROM 的 NXT\Tool 文件
夹中 , 无需安装这个软件。
EquipmentCheck 能够进行所指定模组的各单元的信息取得和 I/O
状态及单动动作的确认。是一种在进行维修保养
时及故障发生时帮助进行恢复作业的工具。
MEdit 使用该软件能够进行 Job 数据的基本的编辑作
业。另外。使用该软件也能够取得机器中的
Job。数据编辑后，将变更反映到总目录中并进
行向机器重新传送编辑数据。
Data Checker 使用该软件能够对 MEdit/Fuji Flexa 中编辑的
Job 进行基本的检查。条件是在创建 NXT-2 用
Job 时使用的 Fuji Flexa 被安装着。请从辅助软
件的下载处下载数据检查器安装程序。
