QD142-09 4. 生产
NXT II 系统手册 89

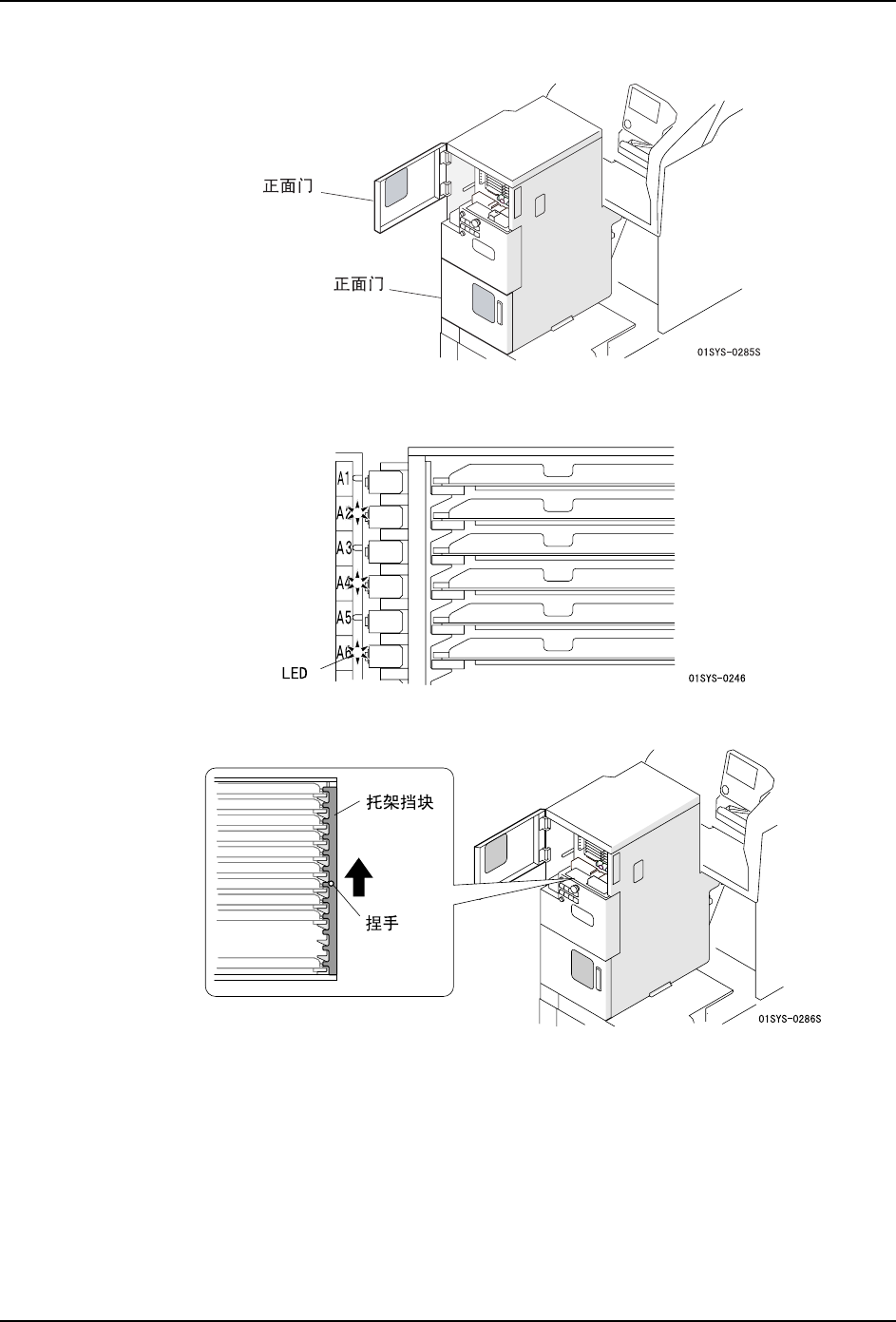

1. 打开料盘单元 -LTC 的正面门。正面门有上下 2 层。请打开要补充料盘一侧的门。
2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
4. 从补充对象的料槽上拔出料盘托架。
注意 )补充对象的料槽的 LED 闪烁着。
4. 生产 QD142-09
90 NXT II 系统手册

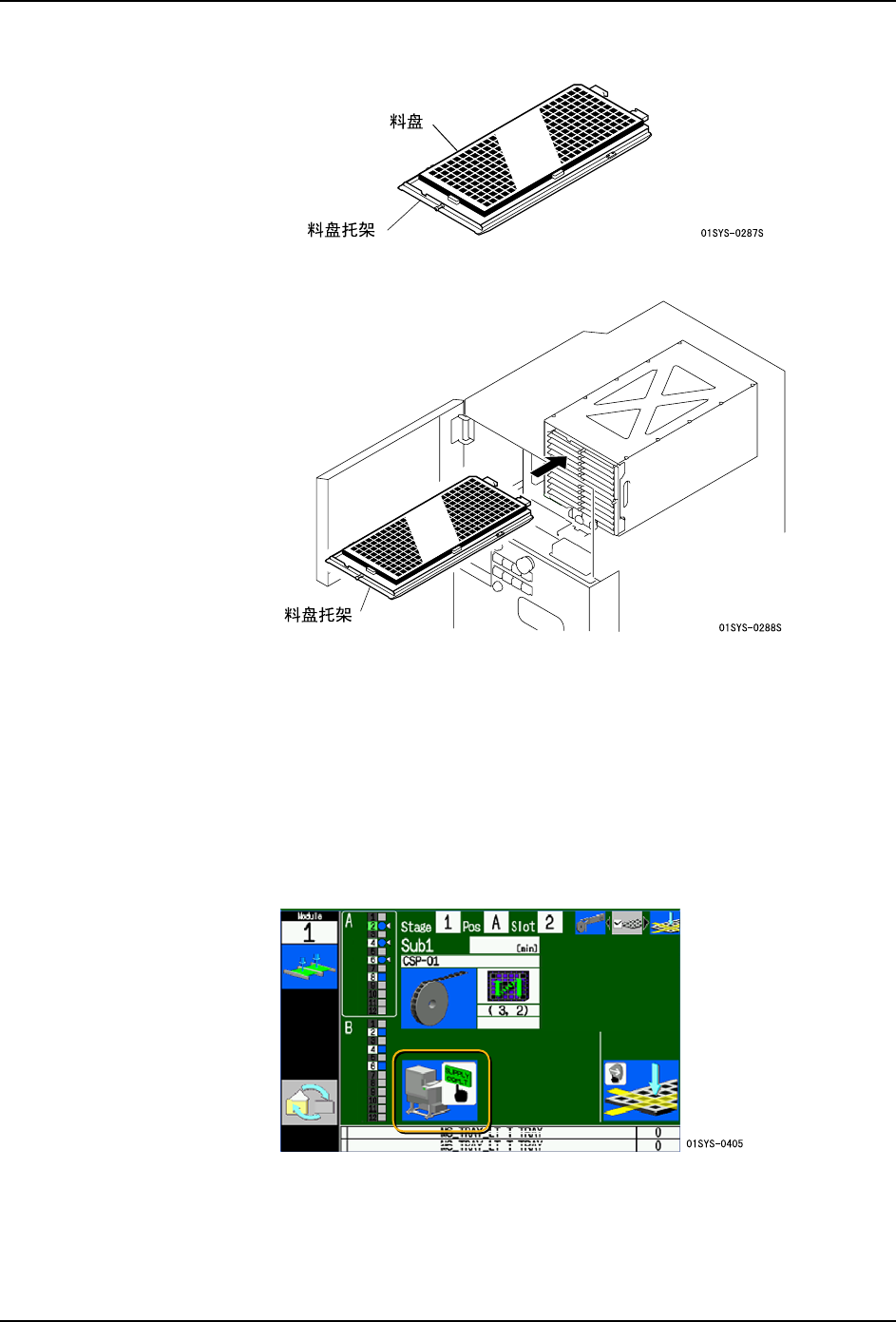

5. 将料盘安装到料盘托架上。
6. 将料盘托架安装到对象料槽上。
注意 )将料盘托架安装到料槽中时，请轻轻地安装，以免料盘受到冲击。
备注 )想要改变料槽的顺序时，请通过操作面板的箭头键（上下）变更料槽，然后安装料盘。
7. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.7.6 指定料盘元件的
吸取开始点 "。
8. 请按下操作面板的 OK 按钮。
9. 如果有其他料槽的料盘更换的向导，请重复上述 4. 项～ 8. 项。

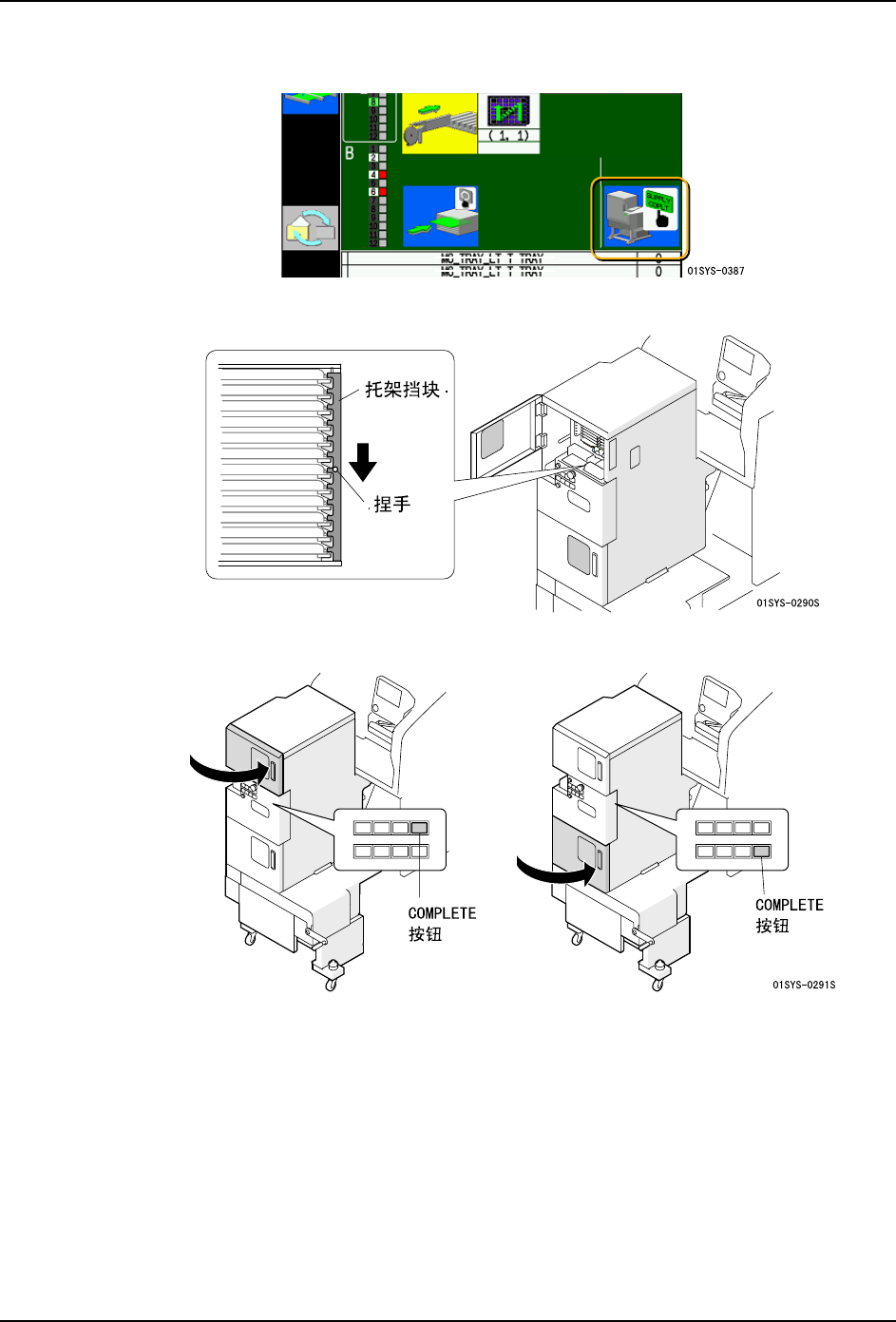

10.当完成所有的补充后，就会显示按下 COMPLETE 按钮的向导画面。
QD142-09 4. 生产
NXT II 系统手册 91
备注 )即使没有完成所有料盘的补充，如果生产中需要的料盘已被安装，就能够重新开始生
产。这时，也会显示按下 COMPLETE 按钮的向导画面。
11.请拿住捏手，放下托架挡块。
12.请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘单元 -LTC 受到冲击。
