4. 生产 QD142-09 140 NXT II 系统手册
QD142-09 4. 生产
NXT II 系统手册 139
自动支撑销配置功能的运用
1. 将所编辑的 Job 传输到机器后，请按下操作面板的 START 按钮。机器将支撑销配置到支
撑板上。
2. 配置支撑销后，机器就会进行支撑销标记的读取并确认所配置的支撑销的位置。根据被
指定的位置与实际所配置的位置的偏差量的不同，之后的机器动作也将不同。

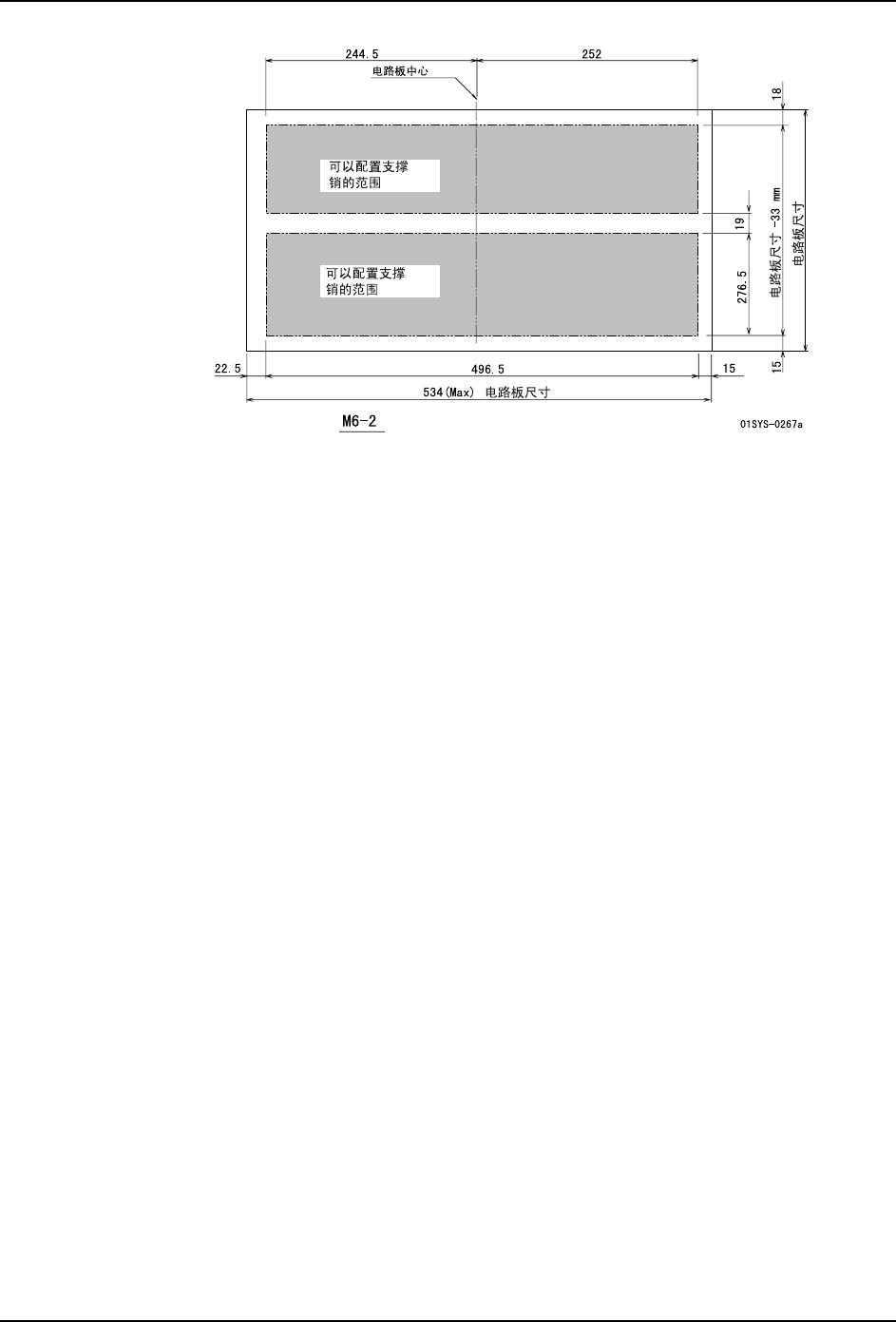

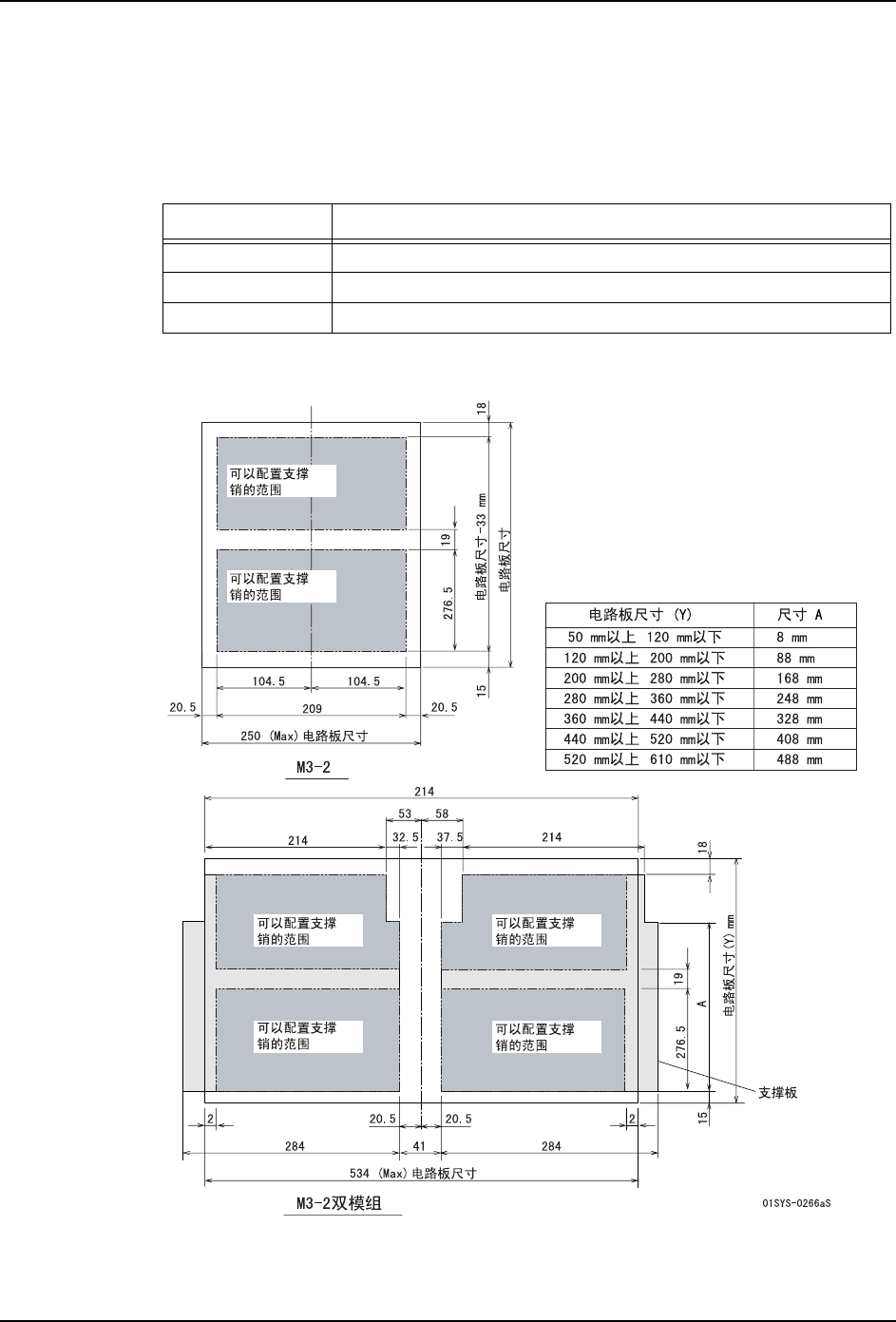

备注 )自动配置支撑销的可能范围如下。
偏差量 标记读取后的动作
0.3 mm 以下 为正常配置。继续配置支撑销。
0.3 ～ 0.6 mm 吸取所配置的支撑销，重新配置。（该补件动作只限于 1 次。）
0.6 mm 以上 显示支撑销读取异常画面。请按照画面的向导进行操作。
4. 生产 QD142-09
140 NXT II 系统手册
QD142-09 4. 生产
NXT II 系统手册 141

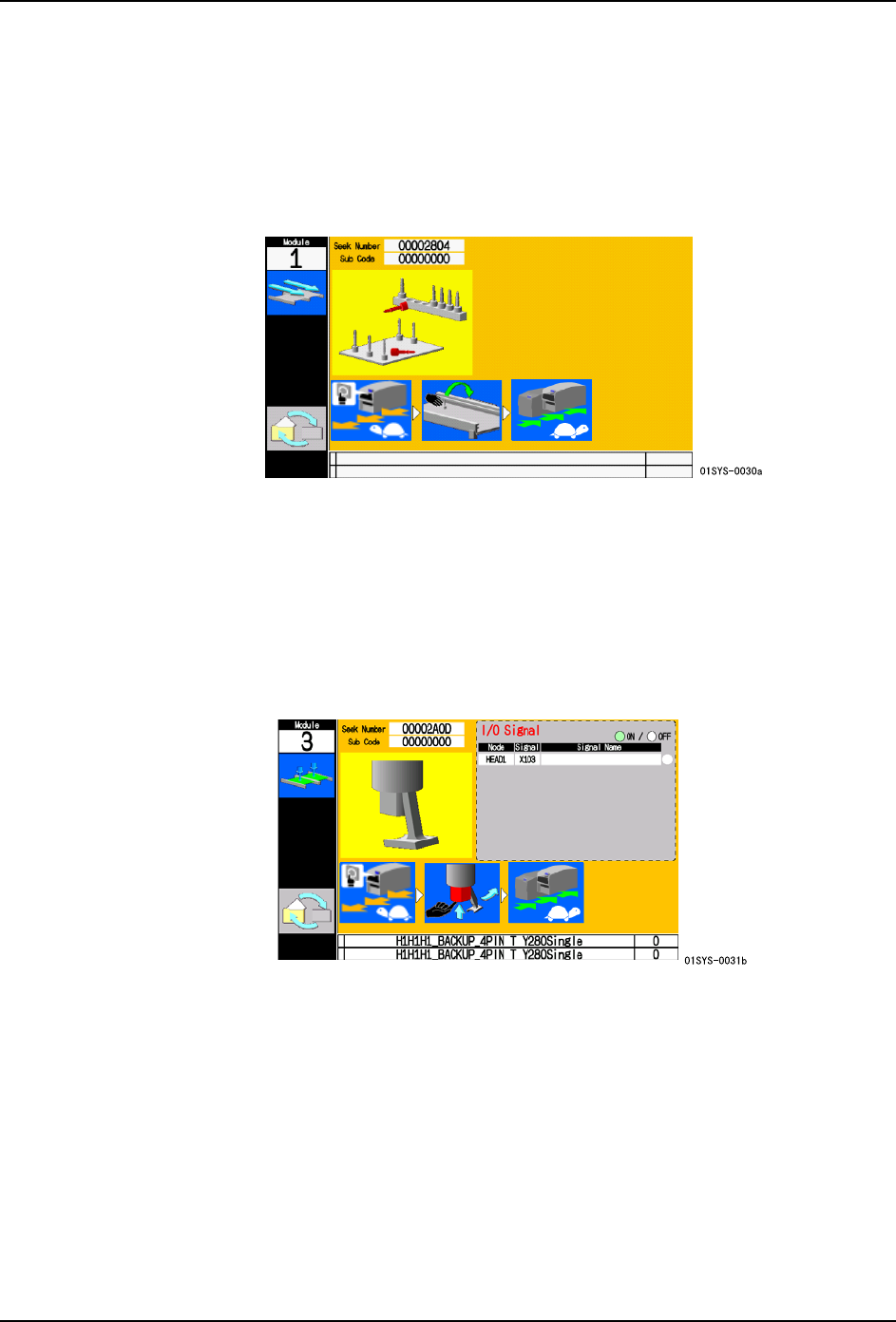

有关自动支撑销的异常
对使用自动支撑销配置功能时发生异常后的解决方法进行说明。
当找不到支撑销或销不能返回时
用手将所配置的支撑销返回到销支架内的时候发生。或者在进行配置后的确认时，找不到支
撑销的时候发生。以及完成配置的支撑销个数比在模组功能设定的支撑销个数多的时候发
生。
a. 请按下 OK 按钮，拉出模组。
b. 请用手将支撑板上所有的支撑销返回到销支架内，然后插入模组。
注意 )能进行支撑销的返回时，如果不将支撑销返回到销支架内就解除错误重新开始生产，
可能会在已经配置了支撑销的地方配置新的支撑销，从而导致支撑销之间的干涉。请将
没有返回的支撑销都返回到销支架后再重新开始生产。
吸取器一直闭合时
想要使用吸取器抓取支撑销时，吸取器一直处于闭合。
a. 请按下 OK 按钮，拉出模组。
b. 请用手向上推入吸取器使之打开，然后插入模组。
