4. 生产 QD142-09 120 NXT II 系统手册 4.10.3 指定料盘元件的吸取开始点 在将料盘元件安装到料盘单元 -M 中的时候，通过在操作画面或 KIT Handy 上进行设定，能 够指定料盘元件的吸取开始点。 虽然操作辅助软件也可以指定吸 取点， 但是， 与机器上指定一起使用时， 此后进行的操作为 有效。另外，料盘验证功能 ON 时，请通过 KIT Handy 来指定。 机器上的指定 机器上指定吸取点就是进行从料 盘…
QD142-09 4. 生产
NXT II 系统手册 119

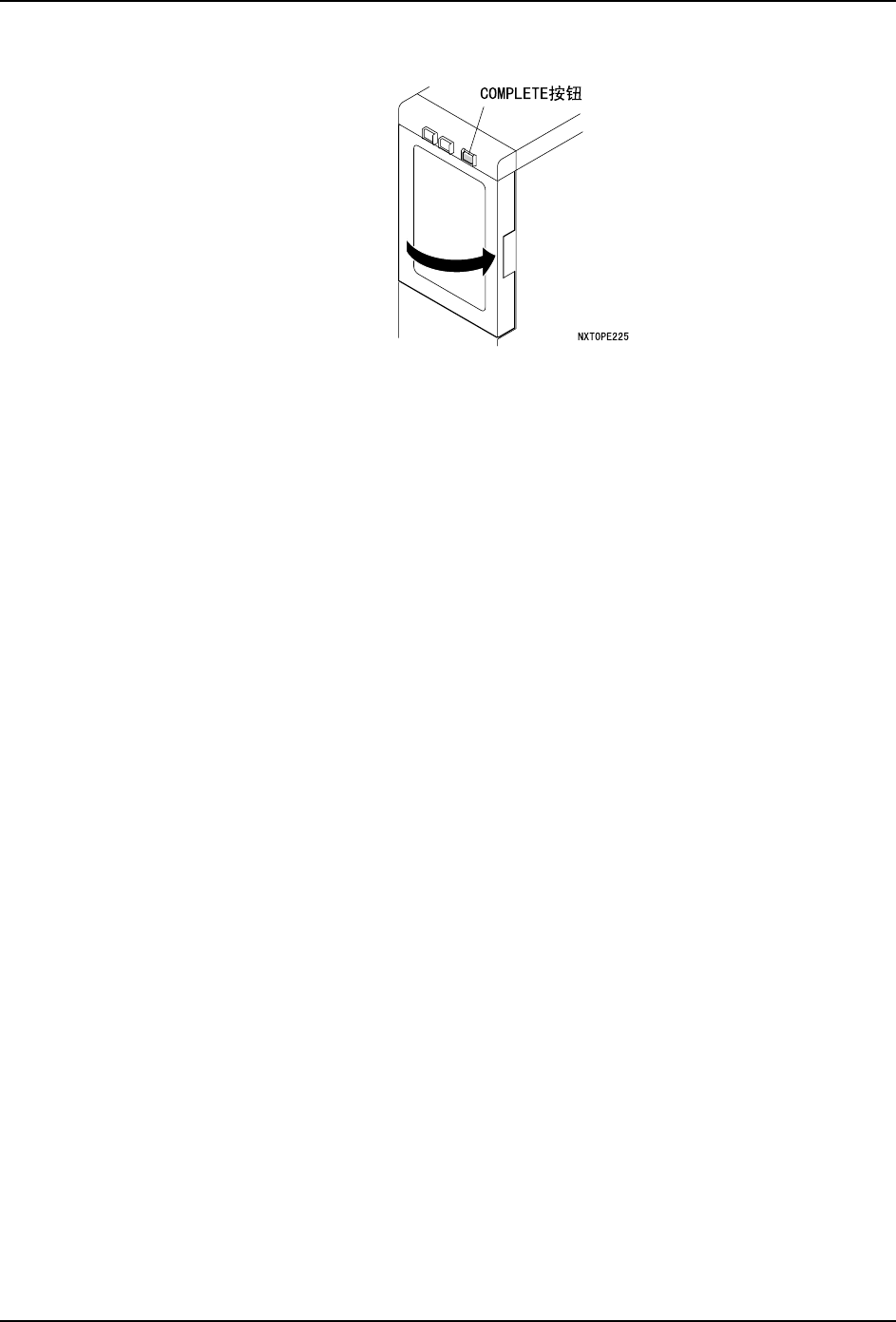

8. 请关闭正面门，按下 COMPLETE 按钮。开始生产。
备注 )请轻轻关闭正面门，使得料盘单元 -M 不受到冲击。
4. 生产 QD142-09
120 NXT II 系统手册
4.10.3 指定料盘元件的吸取开始点
在将料盘元件安装到料盘单元 -M 中的时候，通过在操作画面或 KIT Handy 上进行设定，能
够指定料盘元件的吸取开始点。
虽然操作辅助软件也可以指定吸取点，但是，与机器上指定一起使用时，此后进行的操作为
有效。另外，料盘验证功能 ON 时，请通过 KIT Handy 来指定。
机器上的指定
机器上指定吸取点就是进行从料盘更换向导画面转换到吸取点指定画面。
1. 请在显示料盘更换向导画面的状态下，按下箭头键 （向右）。

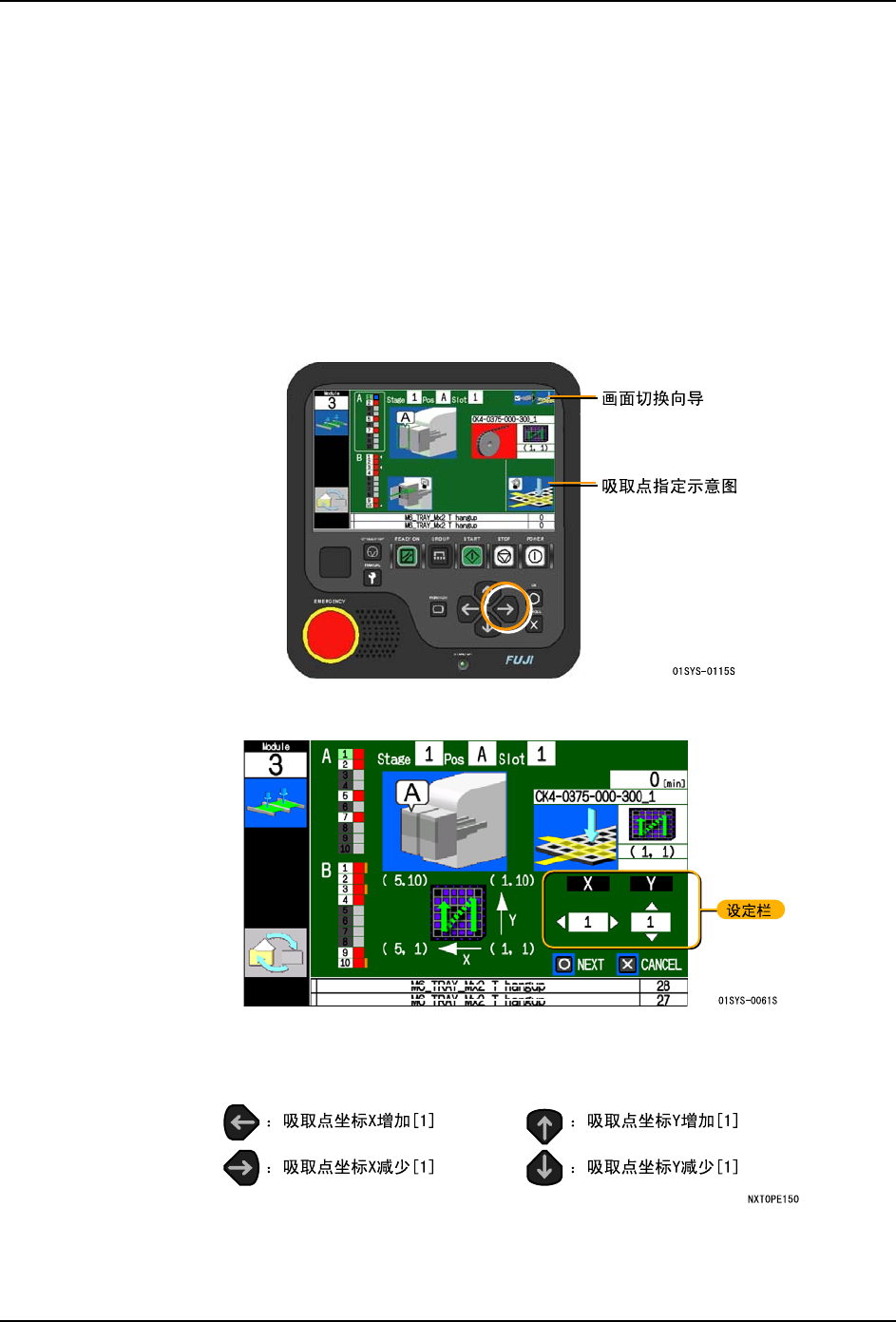

2. 显示吸取点指定画面。请设定吸取点的 X、Y。通过按下箭头键，X、Y 的数值会变化。
·设定栏的 X、Y 的初始值为现状的吸取点。
·画面左面的数字 （5，10）等为 X、Y 上各自的凹槽数。
3. 设定结束后，请按下 OK 按钮。
备注 )按下 CANCEL 按钮后设定就会被取消。
QD142-09 4. 生产
NXT II 系统手册 121
通过 KIT Handy 进行指定
请在 KIT Handy 上进行以下的操作。
1. 请使用 KIT Handy 读取要安装的料盘的条形码。
2. 请输入最初进行吸取的元件的 X，Y 坐标。
备注 )此时，输入料盘以外或者不存在的元件的坐标，料盘元件的吸取点指定无效，通过对
话框显示出无效的通知。
3. 请点击 OK 按钮。
