QD142-09 9. 系统管理 NXT II 系统手册 427 9.2 NXT-2 单元软件的版本更新 使用该软件，更新工作头、供料 器和料站托架等各种单元的软件。 1. 在安装有辅助软件的 PC 上安装单元软件。 2. 将进行版本更新的 NXT-2 机器的主电源开关变成 ON，确认模组是否没有在 进行生产或者 没有进行特殊的处理。 3. 为了进行软件的加载，按下操作面板的 MANUAL，显示手动操作指令画面 。 4. 如果工作头上安…
9. 系统管理 QD142-09
426 NXT II 系统手册
16.请按下 OK 按钮。开始软件的版本更新。
注意 )机器的更新期间，请不要将主电源开关设置到 OFF。
17.所有的模组进行版本更新，请重新启动机器。
18.请使用辅助软件，将机器功能设定和模组功能设定的各项目变更到合适的数值。
QD142-09 9. 系统管理
NXT II 系统手册 427
9.2 NXT-2 单元软件的版本更新
使用该软件，更新工作头、供料器和料站托架等各种单元的软件。
1. 在安装有辅助软件的 PC 上安装单元软件。
2. 将进行版本更新的 NXT-2 机器的主电源开关变成 ON，确认模组是否没有在进行生产或者
没有进行特殊的处理。
3. 为了进行软件的加载，按下操作面板的 MANUAL，显示手动操作指令画面。
4. 如果工作头上安装着吸嘴，请通过以下的操作，将工作头上的吸嘴收纳到吸嘴置放台内。
a. 使用箭头键选择单元更换示意图，然后按下 OK 按钮。
b. 使用箭头键选择吸嘴更换示意图。
c. 按下 START 按钮，将工作头上的吸嘴返回到吸嘴置放台内。
d. 操作向导画面上显示拉出模组的向导后，请按下 CANCEL 按钮。不需要拉出模组。
5. 使用箭头键选择自我诊断示意图，然后按下 OK 按钮。
6. 再次选择自我诊断示意图，然后按下 OK 按钮。
7. 请确认操作画面的显示已经从沙漏变到了 Engineering Panel。
8. 请启动辅助软件，显示在线监视器。
备注 )详细内容请参照 "7.1.3 启动辅助软件 "。
9. 在在线监视器画面上，单击要版本更新的机器后，显示出机器辅助软件的注册画面。
10.直接输入用户的 ID 或者通过选择框进行指定。
11.输入用户的密码后单击 [ 注册 ]。
9. 系统管理 QD142-09
428 NXT II 系统手册

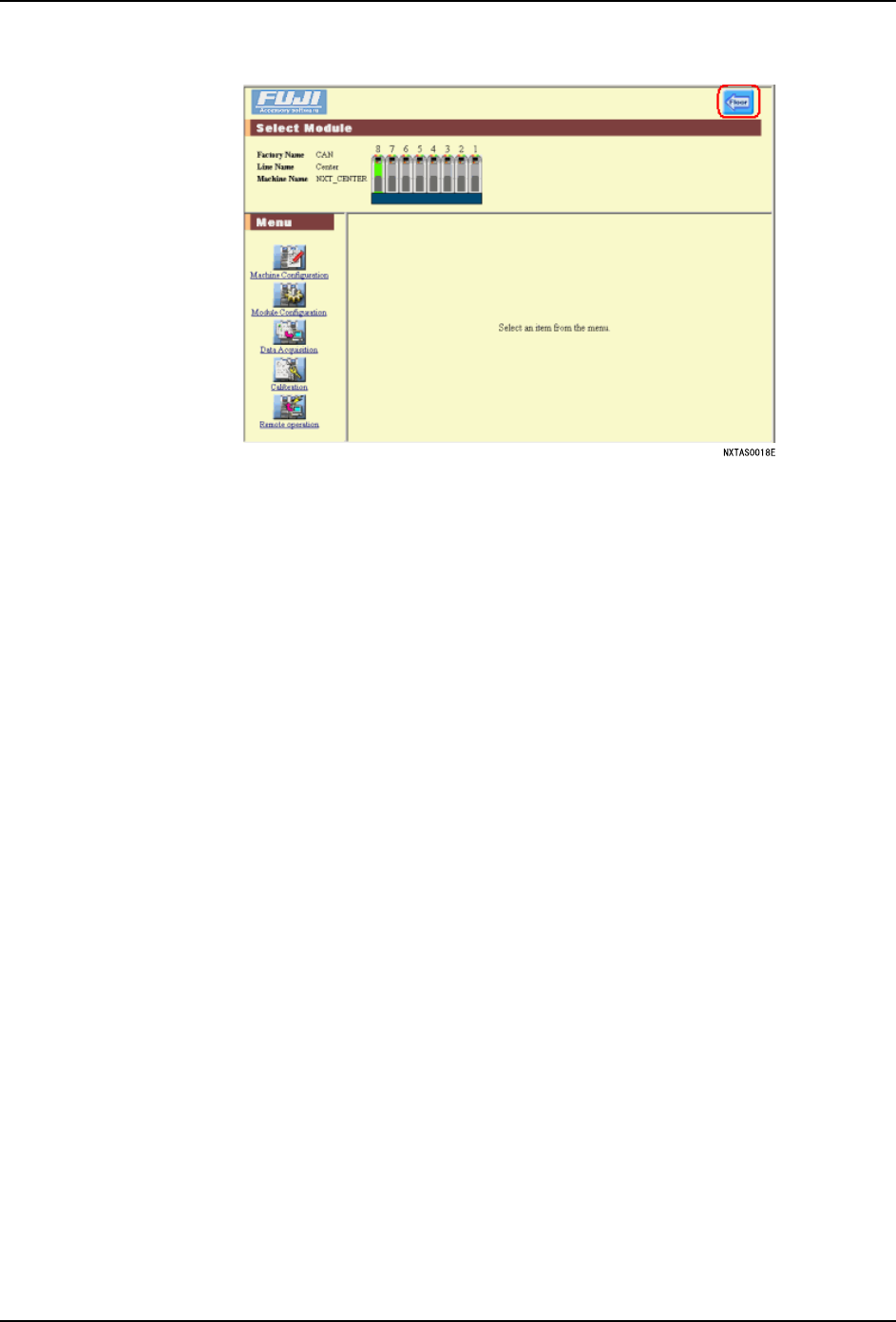

12.注册成功后，在选择的机器处于被选择的状态下就会显示出机器附件画面。
13.选择要版本更新的模组，单击 [ 远程操作 ]。
14.选择 [Various unit software]。
15.单击 [Start updating] 后，辅助软件就会进行单元软件的复制。复制结束后，机器就会
自动地重新启动。
16.重新启动后，在操作画面上显示单元的选择画面。请使用操作面板的箭头键，选择进行
版本更新的单元，按下 OK 按钮。
备注 )对所有的单元进行版本更新时，请选择 [Execute of All]。
17.请按下 START 按钮。开始版本更新。
