6. 手动模式指令 QD142-09
340 NXT II 系统手册

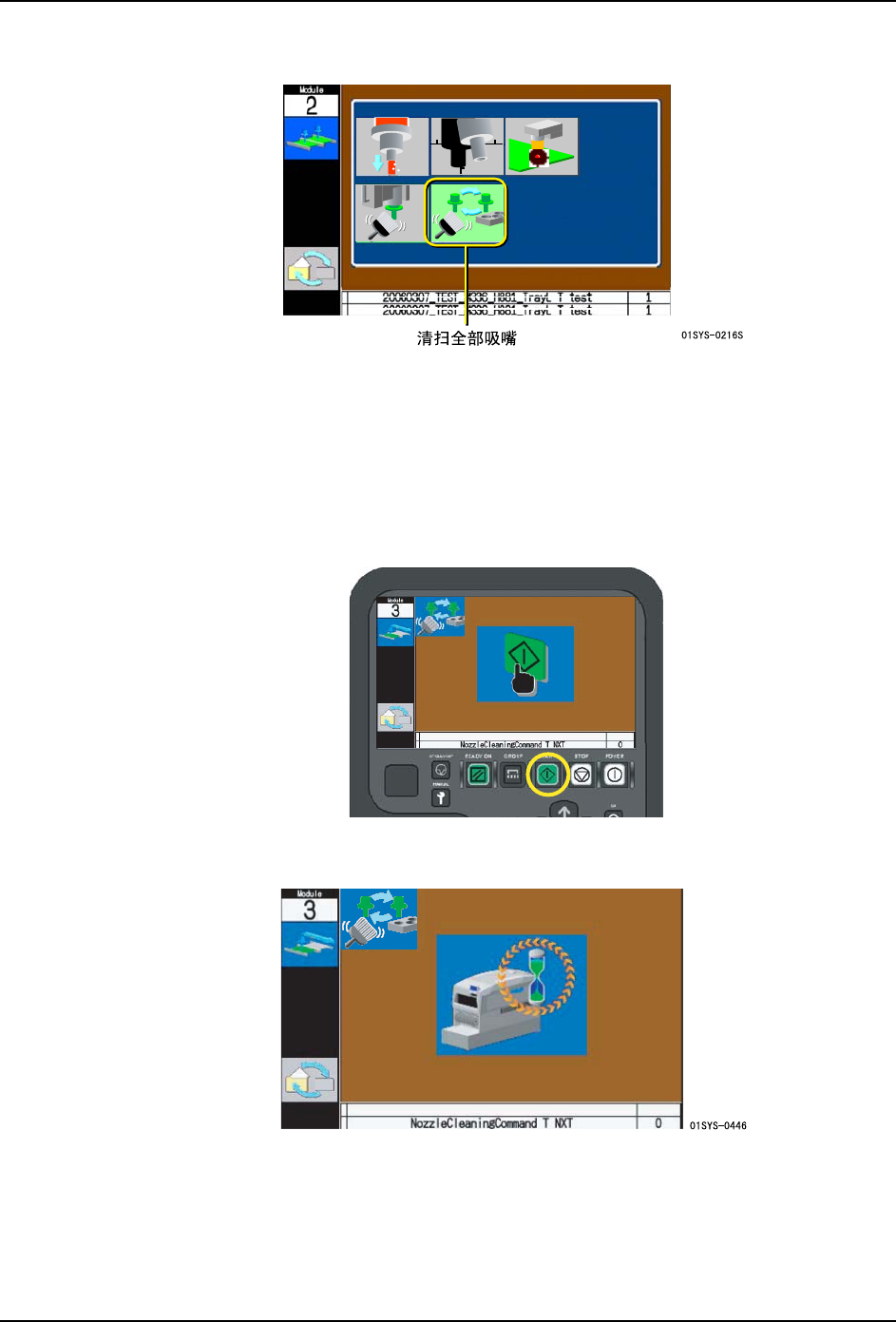

6.7.6 清扫全部吸嘴
该指令使用在安装了供料器型刷洗单元或吸嘴置放台型刷洗单元的模组上。执行该指令后，
清扫被安装在工作头上的吸嘴和热补正定位点。
详细的操作方法请参照供料器型刷洗单元使用说明书。
操作步骤
1. 请按下箭头键，选择工作头吸嘴清扫示意图，按下 OK 按钮。
2. 请按下 START 按钮，开始清扫。
备注 )在执行指令的这段时间，显示机器动作中的示意图。当完成指令后，就会返回到工作
头调整指令的菜单画面。
QD142-09 6. 手动模式指令
NXT II 系统手册 341
6.8 信息指令
选择这个指令后，显示出模组以及有关基座的下述信息。
单元 所显示的信息
模组 类型
序列号
应用程序版本 No.
补件次数
基座 基座的 IP 地址
搬运轨道 搬运轨道类型
软件版本
马达存储块版本 (M1 ～ M5)
搬运电路板用的接口板版本 ( 只是针对基座
端部开始的 2 台模组而显示 )
料盘单元 -L
( 连接着的时候 )
类型
软件版本
料盘单元 -LT
( 连接着的时候 )
类型
软件版本
料盘单元 -LTC
( 连接着的时候 )
类型
软件版本
料盘单元 -M
( 连接着的时候 )
ID 号码
软件版本
供料托架 ( 连接着的时候 ) 类型
软件版本
倾斜测定数据 （Calibration[um]）
供料器 ( 供料器安装在供料托架上时 ) 装有供料器的料槽号码
ID 号码
软件版本
元件及定位相机 ID 号码、相机类型
序列号
软件版本
工作头 ID 号码、工作头选项
序列号
软件版本
吸嘴置放台 ID 号码
序列号
吸嘴 存放格号码
2D 代码
校正台 软件版本、校正值、Filter 值
01SYS-0128
6. 手动模式指令 QD142-09
342 NXT II 系统手册

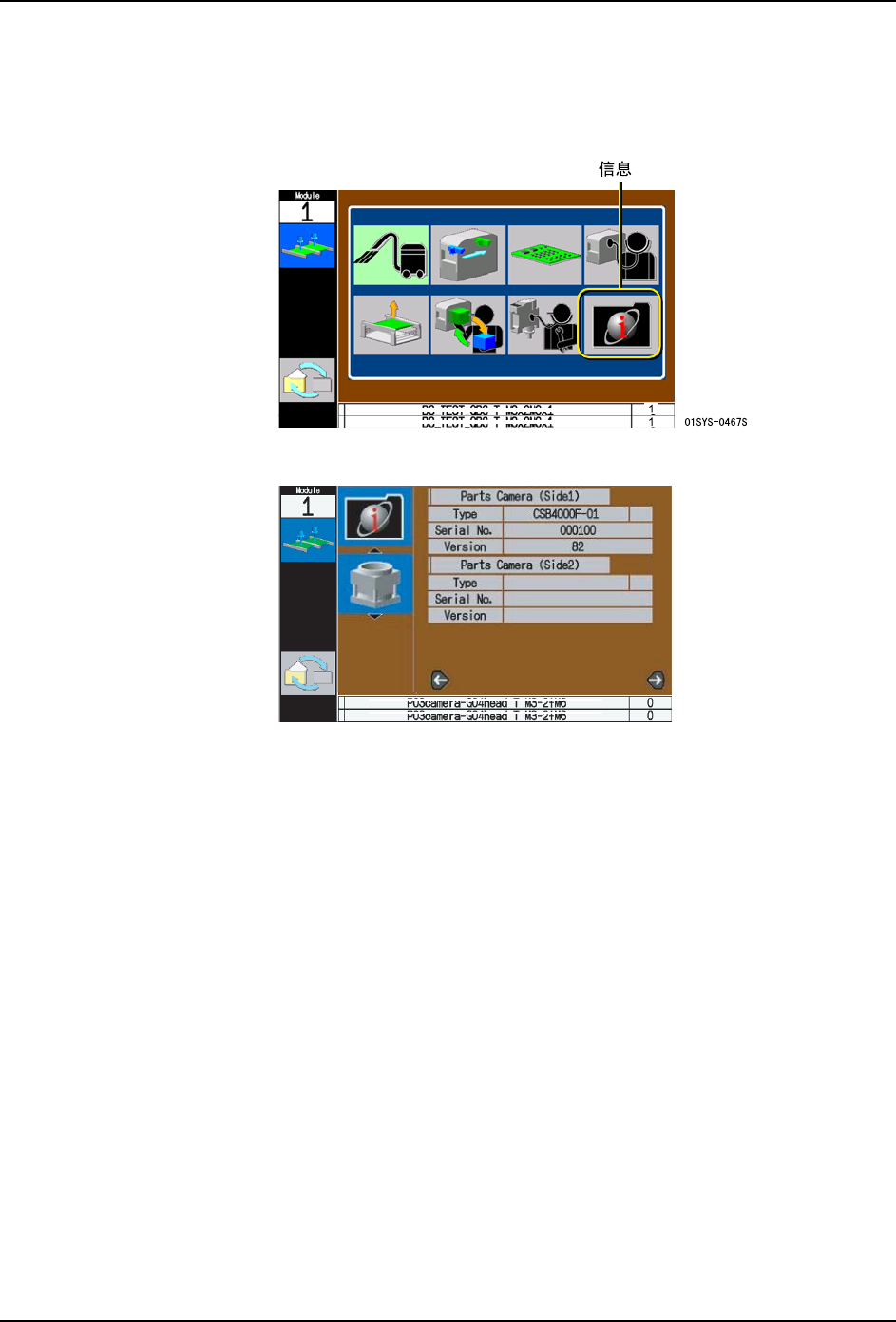

6.8.1 操作步骤
1. 在 START 等待状态下按下 MANUAL 按钮，显示手动指令。
2. 使用箭头键选择信息示意图，按下 OK 按钮。
3. 按下上下键后就能够显示各单元信息。
备注 )在进行校正时，应该检查的项目而未检查时，其项目显示为空白。此时，请开始生产，
并等到模组完成校正后结束生产，使信息再次显示。
01SYS-0268
