4. 生产 QD142-09 190 NXT II 系统手册 找不到吸取器。 如果吸取器既不在工作头上也不 在吸取器站上，在操作画面上显示 异常向导。 a. 请打开机器的侧罩， 确认吸取器 的位置。 确认不存在拉出料盘单元时气管被卡住等的 问题。 b. 按下操作面板的 OK 按钮，松开料盘单元。 c. 请慢慢地拉出料盘单元。 d. 请按下杠杆，打开吸取器固定用的爪。 警告 在拉出料盘单元之前，请打开机器 的侧罩确认吸取器的位置。在吸取 …
QD142-09 4. 生产
NXT II 系统手册 189
b. 请将拆下的吸取器放置在不影响拉出料盘单元的位置。请注意气管等不要被卡住。
c. 按下操作面板的 OK 按钮，松开料盘单元。
d. 请慢慢地拉出料盘单元。
e. 请按下杠杆，打开吸取器固定用的爪。
f. 请安装吸取器。此时，通过 4 个爪可靠地锁定吸取器。
g. 为了运转时不妨碍吸取器的动作，请将气管配置在吸取器站的中央。
h. 如果料盘落下，请用手除去。
i. 请按下操作面板的 READY ON 按钮。
j. 由于显示料盘单元的安装向导，因此请根据向导将料盘单元安装到机器上。
k. 机器回复到 START 等待的状态。
4. 生产 QD142-09
190 NXT II 系统手册

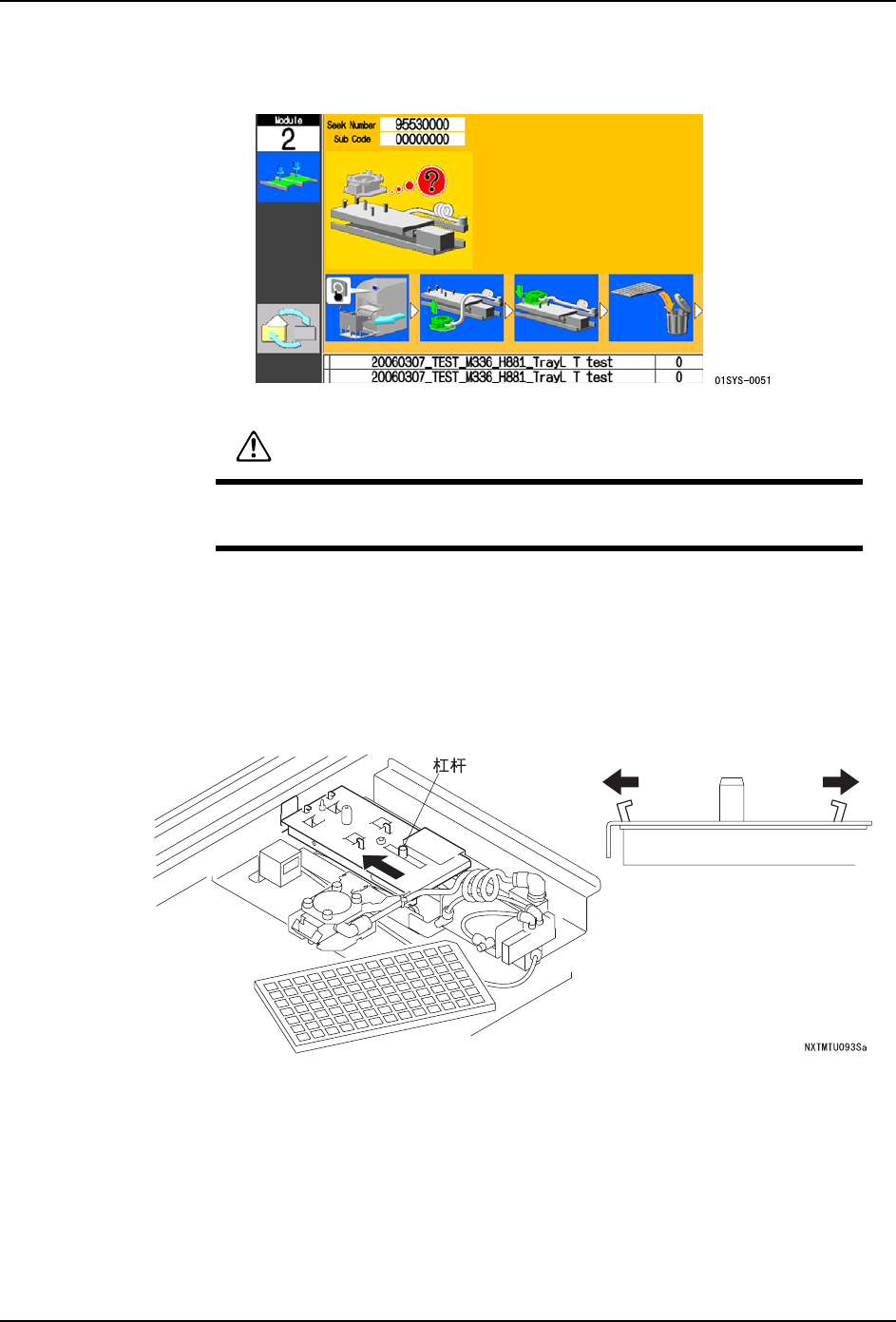

找不到吸取器。
如果吸取器既不在工作头上也不在吸取器站上，在操作画面上显示异常向导。
a. 请打开机器的侧罩，确认吸取器的位置。确认不存在拉出料盘单元时气管被卡住等的
问题。
b. 按下操作面板的 OK 按钮，松开料盘单元。
c. 请慢慢地拉出料盘单元。
d. 请按下杠杆，打开吸取器固定用的爪。
警告
在拉出料盘单元之前，请打开机器的侧罩确认吸取器的位置。在吸取器被
卡在机器内的状态下拉出料盘单元时，就有可能损伤气管或电缆。
QD142-09 4. 生产
NXT II 系统手册 191
e. 请安装吸取器。此时，通过 4 个爪可靠地锁定吸取器。
f. 为了运转时不妨碍吸取器的动作，请将气管配置在吸取器站的中央。
g. 如果料盘落下，请用手除去。
h. 请按下操作面板的 READY ON 按钮。
i. 由于显示料盘单元的安装向导，因此请根据向导将料盘单元安装到机器上。
j. 机器回复到 START 等待的状态。
