4. 生产 QD142-09 78 NXT II 系统手册 关于料盘元件补充时的托架除去向导 使用料盘动态次料站补充，能够 在补充料盘箱的任意料槽上安装料 盘元件。 但是，在以下的状态下显示托架 除去向导，请按照向导除去托架， 安装到别的料槽上。 a. 所安装的料盘太高，碰到了排出用料槽。 · 按下 COMPLETE 按钮后， 机器进行料盘高度检查。 这时， 如果检测出安装在排出用 料槽的下面的料盘高度碰到了排 出用料槽，就会显示除去向…
QD142-09 4. 生产
NXT II 系统手册 77
集中进行料盘元件补充
使用料盘动态次料站补充进行料盘元件补充的时候，对于即将发生料尽预告的料盘元件，能
够集中进行补充。
KIT Handy 时
1. 请打开元件状态列表或料站检查画面。
2. 请确认料盘箱退避预告时间。按照元件显示下一次元件补充的时间。
备注 )通过排序功能，能够进行升序和降序排列。
3. 进行对象元件的料盘验证，安装到空料盘上。
4. 点击 KIT Handy 的显示更新按钮，更新料盘箱退避时间的显示。
备注 )KIT Handy 的详细使用方法请参照 [Fujitrax Verifier 用户手册 ] 的 [3.KIT Handy 的
操作方法 ]。
KIT Manager 时
1. 请在 KIT Manager 的画面上打开料站的显示画面。
2. 请确认料盘箱退避预告时间。按照元件显示下一次元件补充的时间。
备注 )通过排序功能，能够进行升序和降序排列。
3. 进行对象元件的料盘验证，然后安装到空料盘上。
备注 )KIT ManagerKIT Handy 的详细使用方法请参照 [Fujitrax Verifier 用户手册 ] 的
[2.KIT Manager 的操作方法 ]。
01SYS-0502J
01SYS-0503J
01SYS-0504J
4. 生产 QD142-09
78 NXT II 系统手册
关于料盘元件补充时的托架除去向导
使用料盘动态次料站补充，能够在补充料盘箱的任意料槽上安装料盘元件。
但是，在以下的状态下显示托架除去向导，请按照向导除去托架，安装到别的料槽上。
a. 所安装的料盘太高，碰到了排出用料槽。
·按下 COMPLETE 按钮后，机器进行料盘高度检查。这时，如果检测出安装在排出用
料槽的下面的料盘高度碰到了排出用料槽，就会显示除去向导。
b. 在排出用料槽上安装了料盘时
·在排出用料槽上安装了料盘后，不会处于 [Set OK]，并且显示托架除去向导。
c. 超出料盘的占有料槽安装时
·超出了其他料盘的占有料槽安装料盘，或者没有确保料盘的占有料槽的时候，不
会处于 [Set OK]，并且显示托架除去向导。
01SYS-0498J
01SYS-0499J
01SYS-0500J
QD142-09 4. 生产
NXT II 系统手册 79

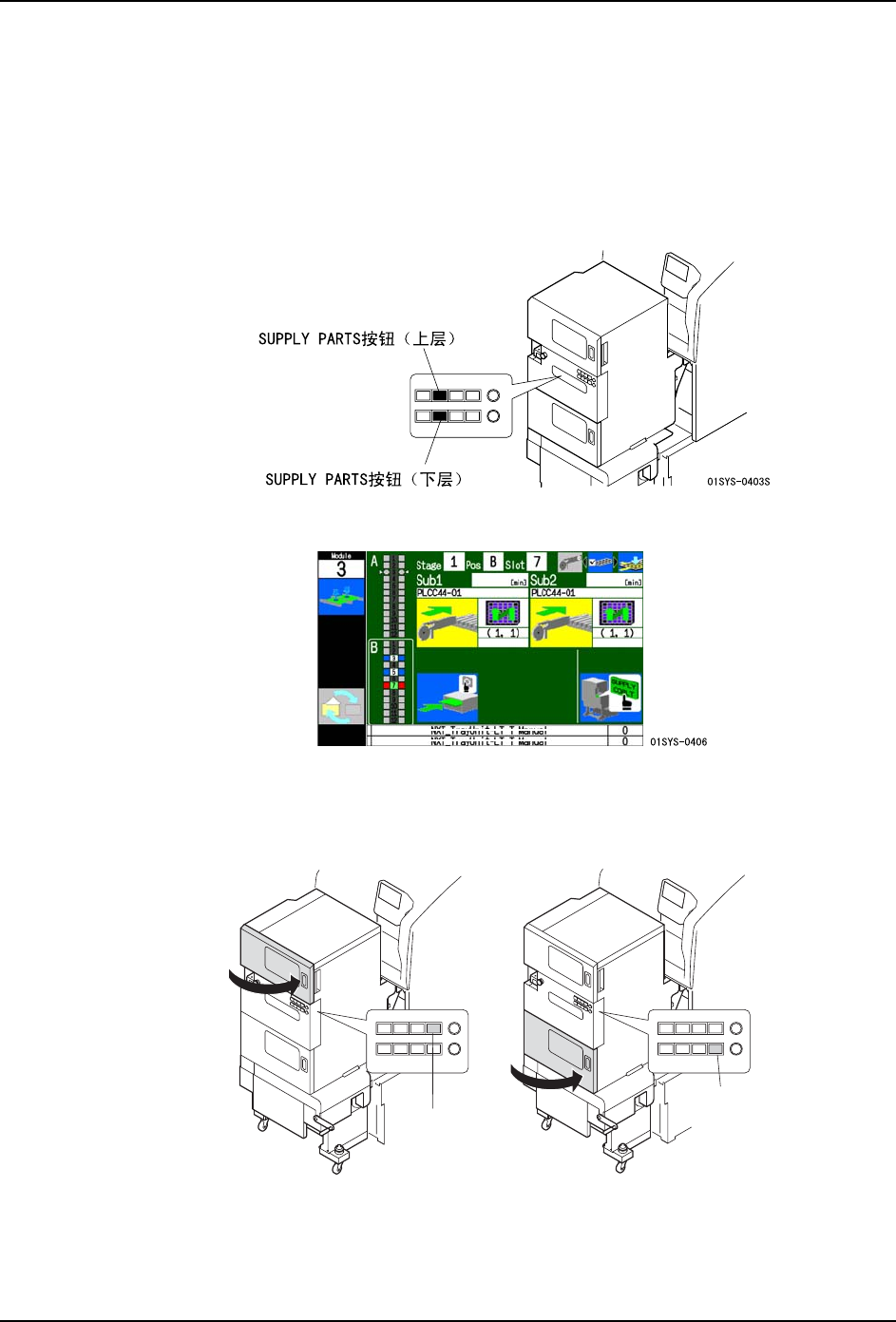

4.7.5 有效利用供应预约功能时
根据机器的向导画面，能够高效率地进行料盘单元 -LT 的元件补充。但是，即使取消机器的
向导，通过按下 SUPPLY PARTS 按钮也能够高效率地进行元件补充。请在以下的情况下利用
本功能。
·操作者暂时离开机器，为了不发生料尽，现在就想要完成次料站的元件补充。
1. 在自动运转中，请按下 SUPPLY PARTS 按钮。SUPPLY PARTS 按钮开始闪烁。
2. 显示安装画面。料盘单元 -LT 进行退避动作，处于能够进行供应的状态。
3. 打开正面门安装料盘元件。安装方法请参照 "4.7.1 向导画面和补充步骤（Verify ON 时）
" 或者 "4.7.2 向导画面和补充步骤 （Verify OFF 时）"。
4. 请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，以免料盘单元 -LT 受到冲击。
