4. 生产 QD142-09
130 NXT II 系统手册

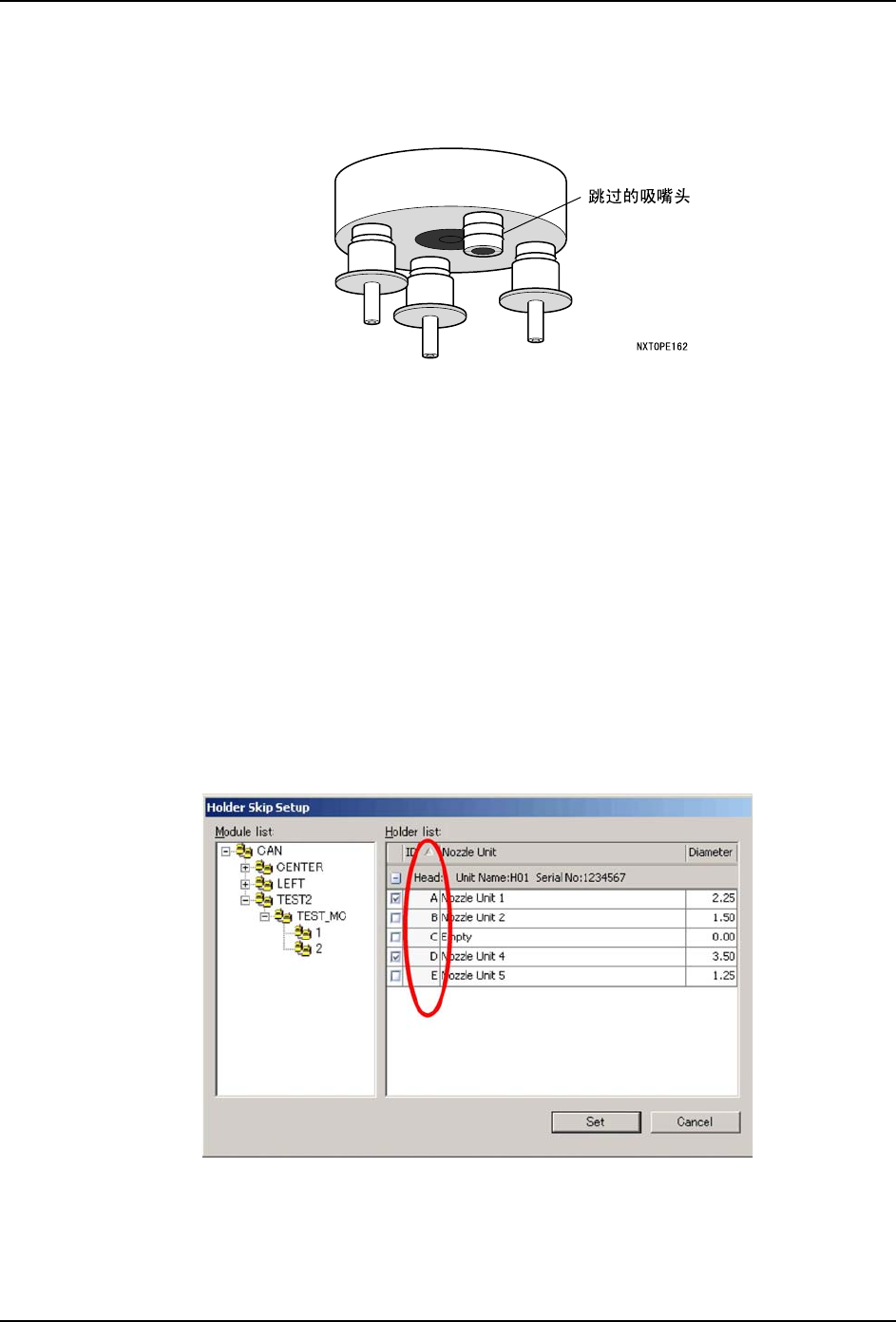

4.12.4 吸嘴头跳过功能
使用 H04、H08、H12(S)、H12HS 工作头进行生产时，将频繁发生错误的吸嘴头指定为跳过吸
嘴头，通过不进行吸取动作来防止发生错误的功能。
注意事项
a. 对应该由跳过的吸嘴头吸取的元件进行补件处理。因此，与正常的运转相比生产能力
（产能）降低。
b. 由于故障原因而指定吸嘴头跳过时，请确认其他吸嘴头是否正常动作。
c. 被指定为吸嘴头跳过的吸嘴头会将吸嘴返回到吸嘴置放台中。由于故障而无法返回
时，请用手取下后返回到吸嘴置放台中。
吸嘴头跳过功能的设定步骤
1. 机器接入电源，当操作面板上显示开始等待画面时，请按下 START 按钮。工作头的电源
ON。
2. 请按下 STOP 按钮停止机器。操作面板上显示开始等待画面。
3. 请启动 MEdit。打开 [ 工具 ]-[ 料站跳过 ]，指定进行跳过的吸嘴头。
4. 单击设定按钮。新设定被传输到机器。
NXTOPE161
QD142-09 4. 生产
NXT II 系统手册 131
4.12.5 供料器阻断功能
在验证功能 ON 状态下进行生产时，停止使用需要维修保养的供料器并指示操作者进行供料
器更换的功能。由此能够减少与供料器有关的错误发生。
另外，对没有实施维修保养的供料器即使进行验证也不会通过。
备注 )使用该功能时，必须安装 FujitraxV erifier 的选项产品
[Advanced Feeder Maintenance]。
供料器阻断功能的设定步骤
在 Fujitrax Verifier 的 Advanced Feeder Maintenance 中将供料器阻断功能设定为有效。
详细内容请参照 [Fujitrax Verifier 选项功能使用说明书 ] 的 [1.Advanced Feeder
Maintenance]。

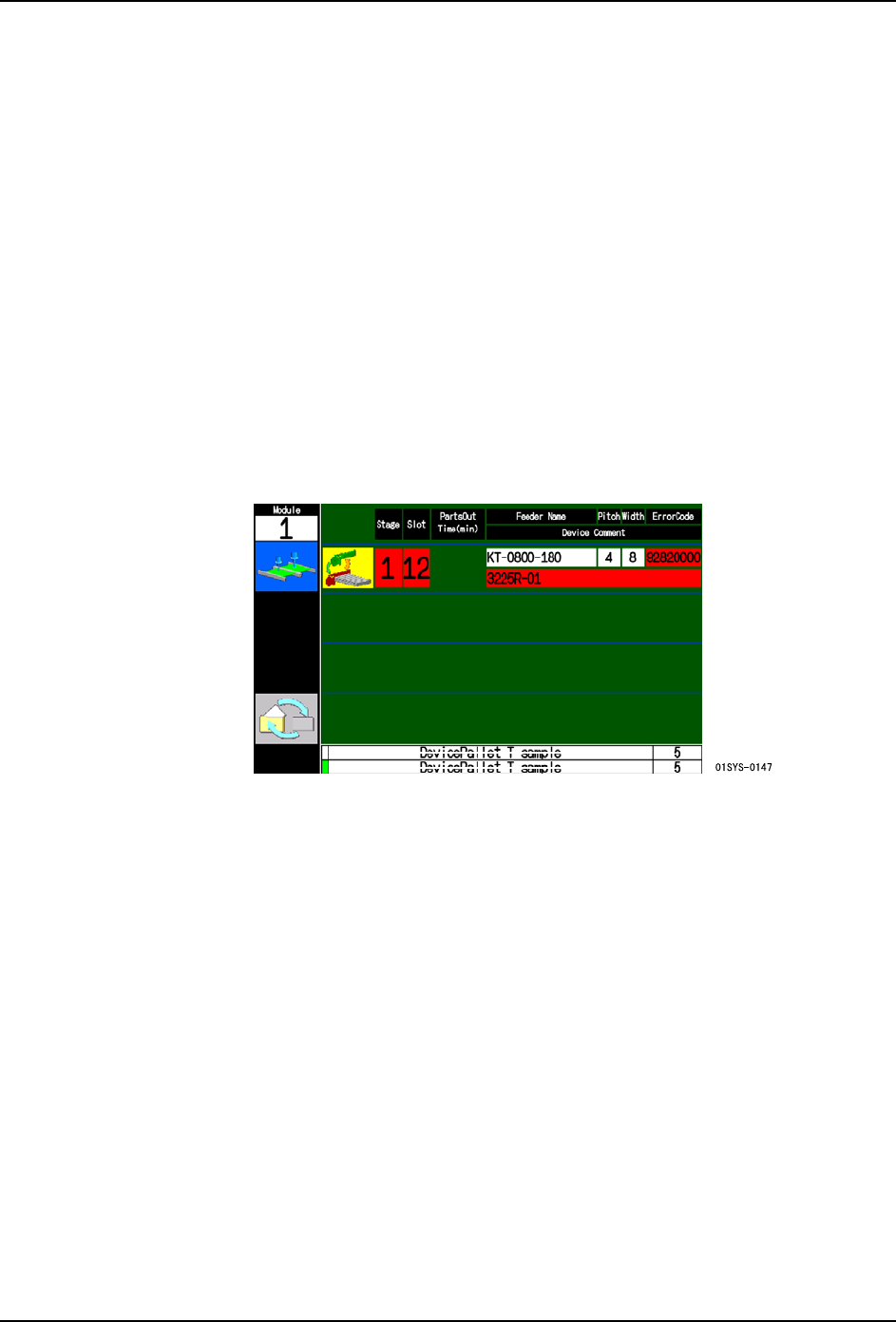

使用供料器阻断功能的供料器更换向导
在生产中，当存在有超过 Advanced Maintenance 中设定的维修保养条件的供料器时，机器
就会停止使用供料器，并引导操作者进行供料器更换。
请卸下该供料器进行更换，或者进行维修保养后重新安装到机器上。
4.12.6 自动换线功能
自动换线功能就是支持少批量多品种的电路板生产时的换线系统。机器根据所载入的电路
板种类或生产计划来切换 Job。
自动换线功能存在着以下列举的 3 种模式。请选择其中一个。
· 条形码 ID 模式
· 生产顺序模式
· 手持式扫描器模式
关于自动换线功能的使用方法，请参照辅助软件操作手册 [ 第 4 章 自动换线功能 ]。
另外，在使用该功能时，需要以下的选项。
· 辅助软件：自动换线功能专用软件
· Fujitrax （V3.02 ～ )：Fujitrax Verifier 及 Fujitrax Profiler
4. 生产 QD142-09
132 NXT II 系统手册
条形码 ID 模式
通过读取粘贴在电路板上的条形码 ID，机器切换到对应 ID 的 Job，然后进行生产。
另外，为了运用条形码 ID 模式，需要以下列举的部件。
· 搬运轨道
· 条形码读取器
· Profiler FLP （CONTEC SB20）
· 电路板搬运控制箱 （FLP-C）
自动换线 （条形码 ID 模式）设定步骤

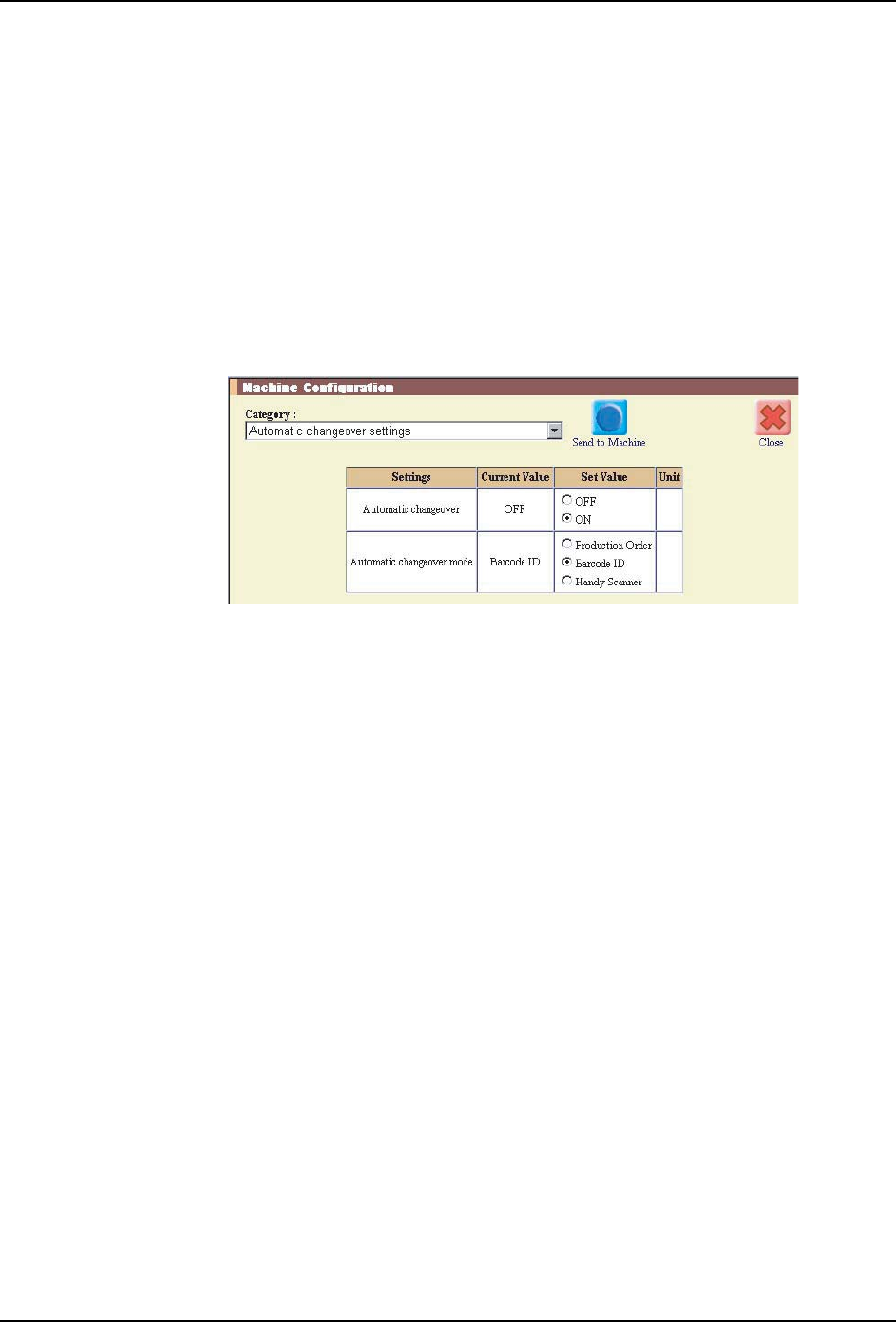

1. 请在辅助软件的 [ 机器功能设定 ] 画面上，进行自动换线功能的模式设定。
·[ 自动换线功能 ON/OFF]：[ON]。
·[ 自动换线模式 ]：[ 条形码 ID]。
2. 创建电路板种类列表。
a. 从辅助软件的在线监视器切换到生产计划进展监视器，选择右上部页眉部的 [ 电路板
种类编辑 ]。
b. 请创建电路板种类列表。创建方法请参照辅助软件操作手册的 [ 第 4 章 4.5 编辑电路
板种类列表 ]。
3. 在 Fujitrax Profiler 的 Web 编辑器中选择 [ 电路板与电路板 ID 的相互联系 ]- 将 [ 扫
描 ID 错误时的电路板搬运 ] 设定为 [ 不搬运 ]。
自动换线功能 （条形码 ID 模式）的运用
1. 当载入电路板时读取的条形码 ID 中被指定了新的 Job 时，就会送出生产中的电路板，并
自动切换 Job。
2. 需要操作者进行更换工作头等的换线作业时，操作画面上显示换线向导。请根据向导进
行换线作业。
01SYS-0258E
