QD142-09 4. 生产 NXT II 系统手册 75 4. 请使用 KIT Manager 或 KIT Ha ndy 进行料盘验证。 a. 在 KIT Handy 画面或 KIT Manager 画面上确认补充对象的料盘元件。 b. 使用 KIT Handy 或手持式扫描 FIDL （托架）和 DID （料盘）。备注 )关于料盘的验证检查，请参照 [Fujitrax Verifier 用户手册 ] 的 [5. 料盘元…

4. 生产 QD142-09

74 NXT II 系统手册

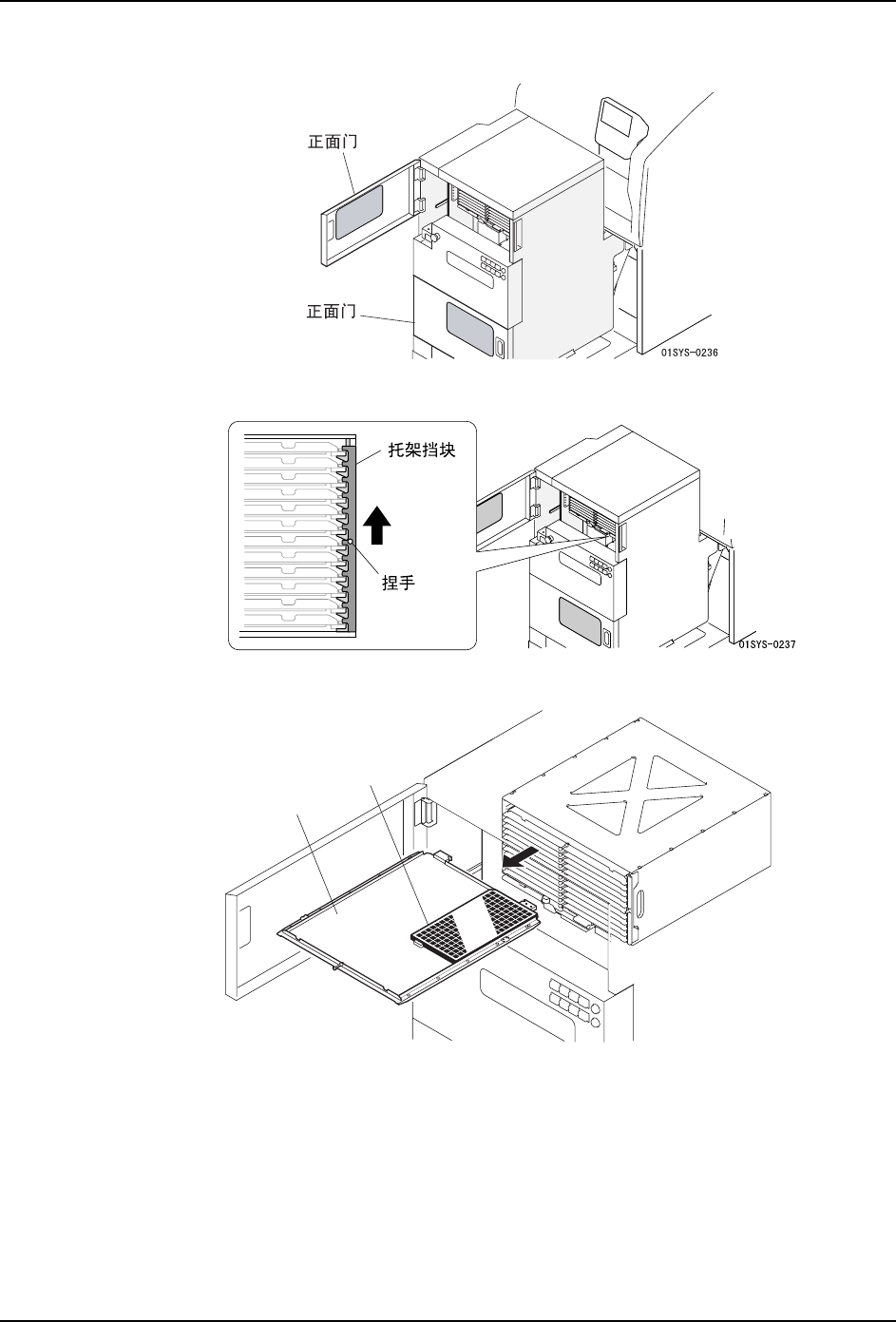

1. 打开料盘单元 -LT 的正面门。请打开补充用料盘箱的门。

2. 请拿住捏手，抬起托架挡块。

3. 从排出用料槽上拔出料盘托架。

注意 )排出用料槽的 LED 闪烁着。

6<66

᭭Ⲭᠬᶊ

ぎ᭭Ⲭ

QD142-09 4. 生产

NXT II 系统手册 75

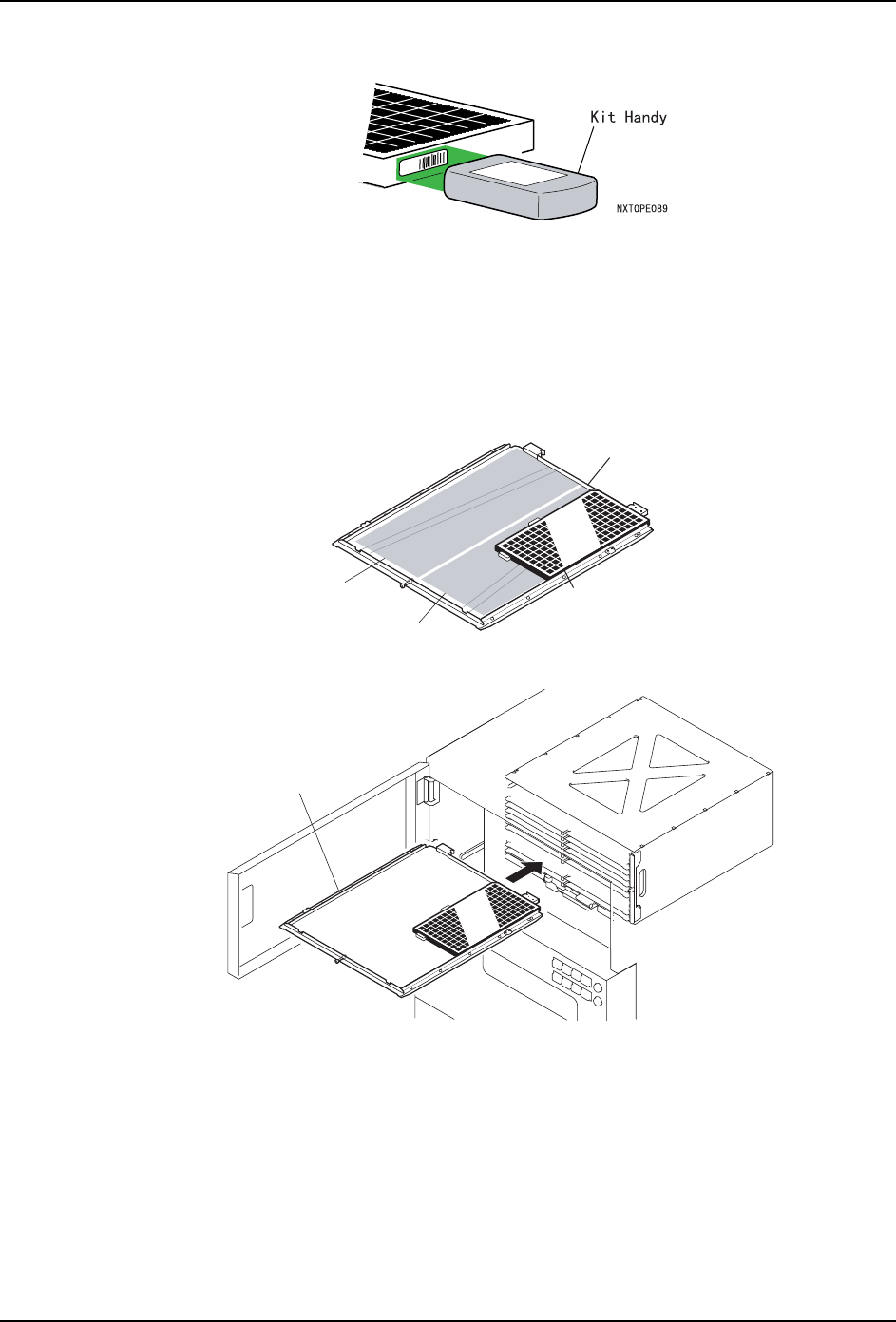

4. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。

a. 在 KIT Handy 画面或 KIT Manager 画面上确认补充对象的料盘元件。

b. 使用 KIT Handy 或手持式扫描 FIDL （托架）和 DID （料盘）。

备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。

备注 )如果只使用一侧的副料槽，请扫描被粘贴在不使用的一侧副料槽的托架上 [-NOPARTS-

] 的条形码。

5. 将料盘安装到料盘托架上。

6. 将料盘托架安装在空料槽上。

注意 )将料盘托架安装到料槽上的时候，请轻轻地安装，以免料盘受到冲击。

备注 )在排出用料槽上不能进行安装。如果在排出用料槽上安装了料盘托架，操作画面上就

会显示除去向导。

6<66

᭭Ⲭᠬᶊ

ࡃ᭭ῑ

᭭Ⲭ





6<66

᭭Ⲭᠬᶊ

4. 生产 QD142-09

76 NXT II 系统手册

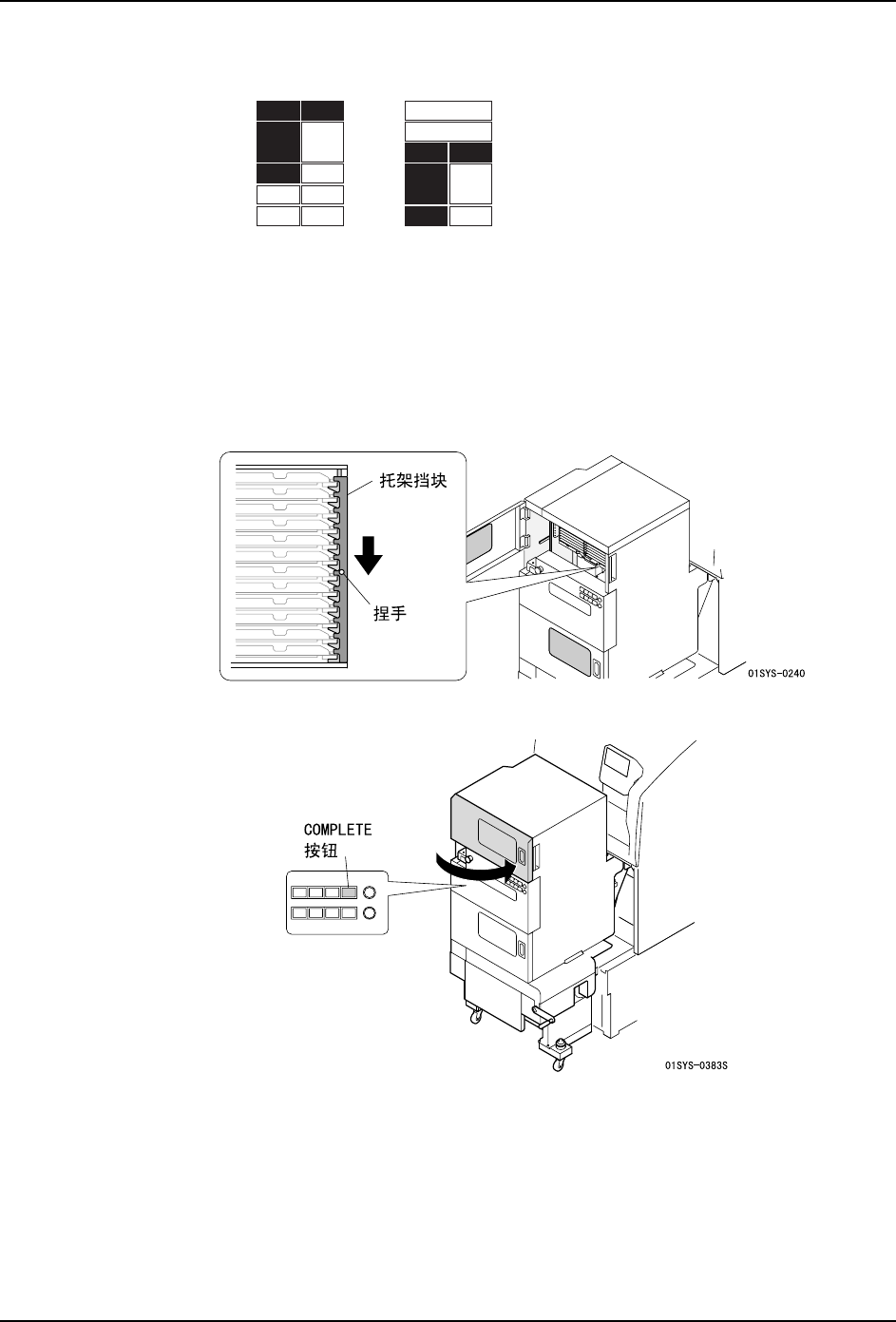

备注 )除了排出用料槽，在其余的料槽上都能够安装料盘托架。但是，从空料槽的上面开始

顺序补充料尽预定的料盘，能够稿效率地进行次料站的切换。

7. 请在 KIT Handy 或 KIT Manager 上确认 [ 料盘箱退避预告时间 ]。并且，如果存在需要安

装的料盘，请重复 4. 项～ 6. 项。

8. 如果要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.7.6 指定料盘元件的吸

取开始点 "。

9. 请拿住捏手，放下托架挡块。

10.请关闭正面门，按下 COMPLETE 按钮。

备注 )请轻轻关闭正面门，以免料盘单元 -LT 受到冲击。

6<66

⫳ѻ⫼᭭Ⲭㆅ

ᣝ✻$%&ⱘ乎ᑣথ⫳᭭ሑᯊˈ

䇋Ңぎ᭭ῑⱘϞ䴶ᓔྟ乎ᑣᅝ㺙Ǆ

㸹ܙ⫼᭭Ⲭㆅ

ᥦߎ
