QD142-09 6. 手动模式指令 NXT II 系统手册 329 6.4 自我诊断指令 在更新机器软件或直接加载矩阵 测定软件时使用， 另外，在将 最终修正文件传输给模组时， 也需要预先将模组变成该模式。 6.4.1 操作步骤 1. 在 START 等待状态下按下 MANUAL 按钮，显示出手动指令。 2. 使用箭头键选择自我诊断示意图，然后 按下 OK 按钮。 3. 请选择自我诊断指令，按下 OK 按钮。 注意 )自我诊断开始后，…
6. 手动模式指令 QD142-09
328 NXT II 系统手册

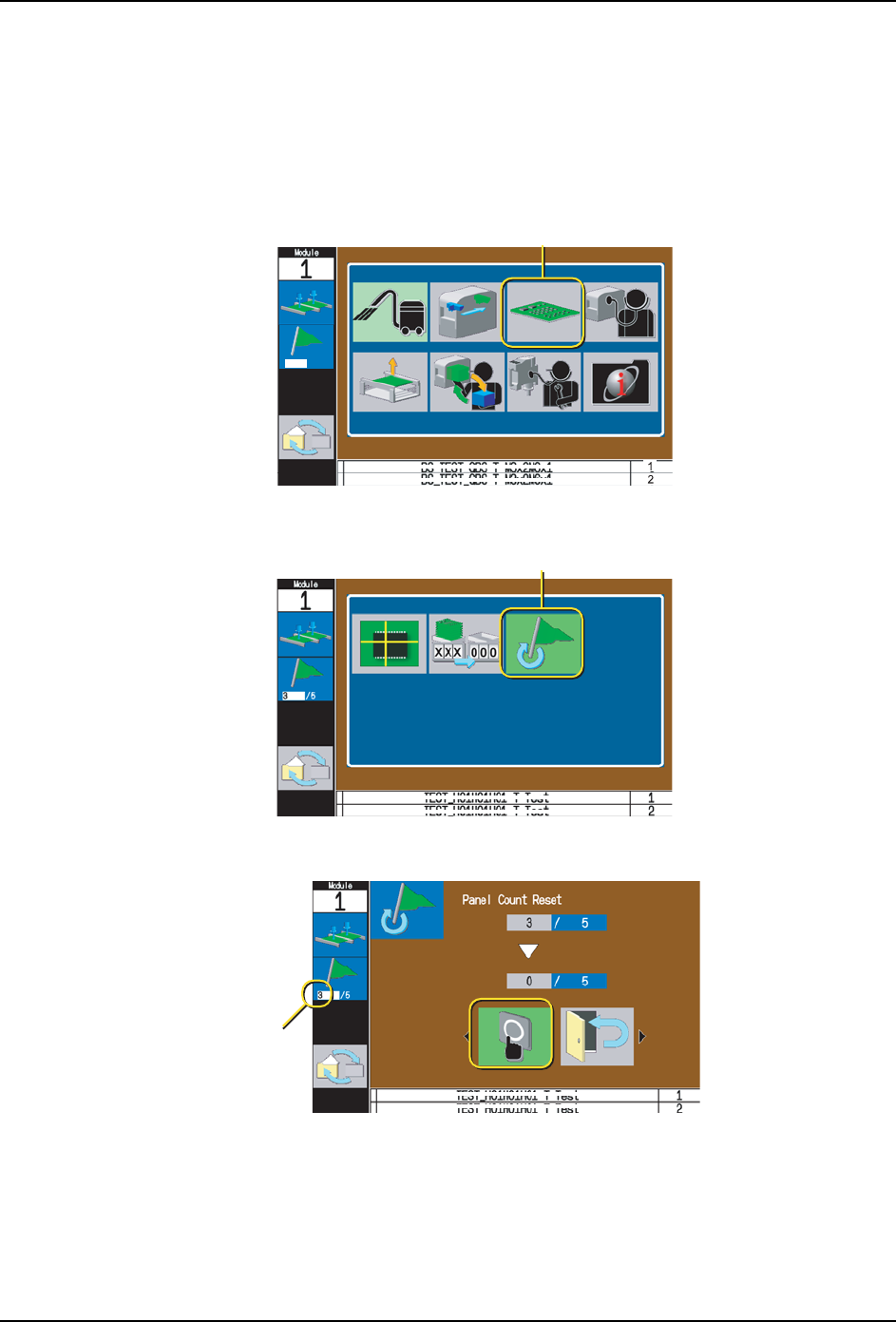

6.3.3 清除电路板取入块数的显示
此指令在使用间隔停止功能时为有效。在使用间隔停止功能时，可以使用该指令对画面上所
显示的电路板取入块数进行清除。
1. 在 START 等待状态下按下 MANUAL 按钮，显示手动操作指令。
2. 使用箭头键选择 Job 测试指令后，按下 OK 按钮。
3. 选择清除取入块数的显示指令后，按下 OK 按钮。
4. 选择执行图标并按下 OK 按钮后，取入块数的显示就会被清除。
备注 )取入块数的显示没有被清除时，请选择取消图标，或者按下操作面板上的CANCEL按钮。
6<66
-RE䆩偠
6<66
⏙䰸পܹഫ᭄ⱘᰒ⼎
6<66
পܹഫ᭄
QD142-09 6. 手动模式指令
NXT II 系统手册 329

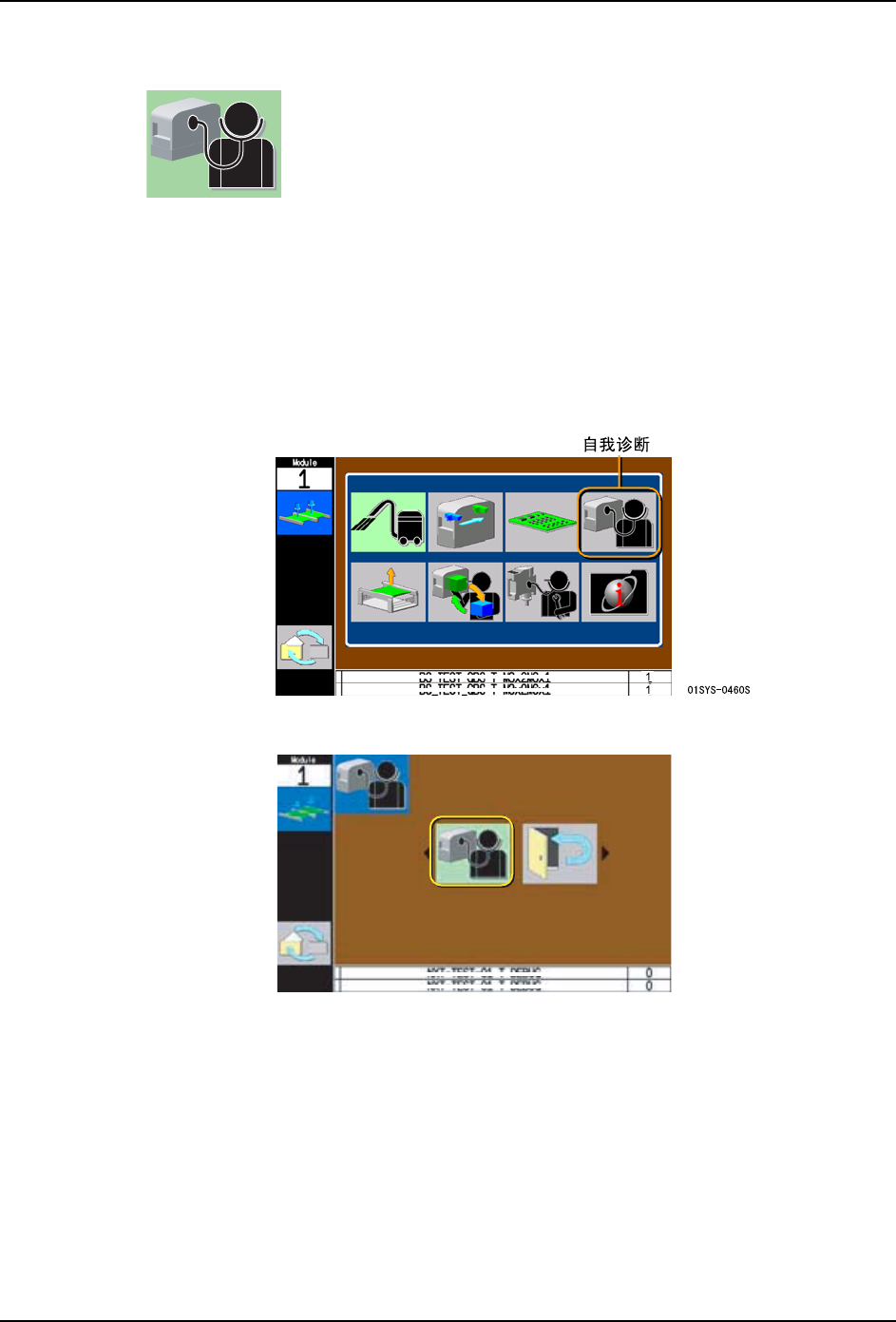

6.4 自我诊断指令
在更新机器软件或直接加载矩阵测定软件时使用，另外，在将最终修正文件传输给模组时，
也需要预先将模组变成该模式。
6.4.1 操作步骤
1. 在 START 等待状态下按下 MANUAL 按钮，显示出手动指令。
2. 使用箭头键选择自我诊断示意图，然后按下 OK 按钮。
3. 请选择自我诊断指令，按下 OK 按钮。
注意 )自我诊断开始后，画面上显示沙漏图标。在这段时间内请不要进行任何操作。
01SYS-0124
01SYS-0461J
6. 手动模式指令 QD142-09
330 NXT II 系统手册

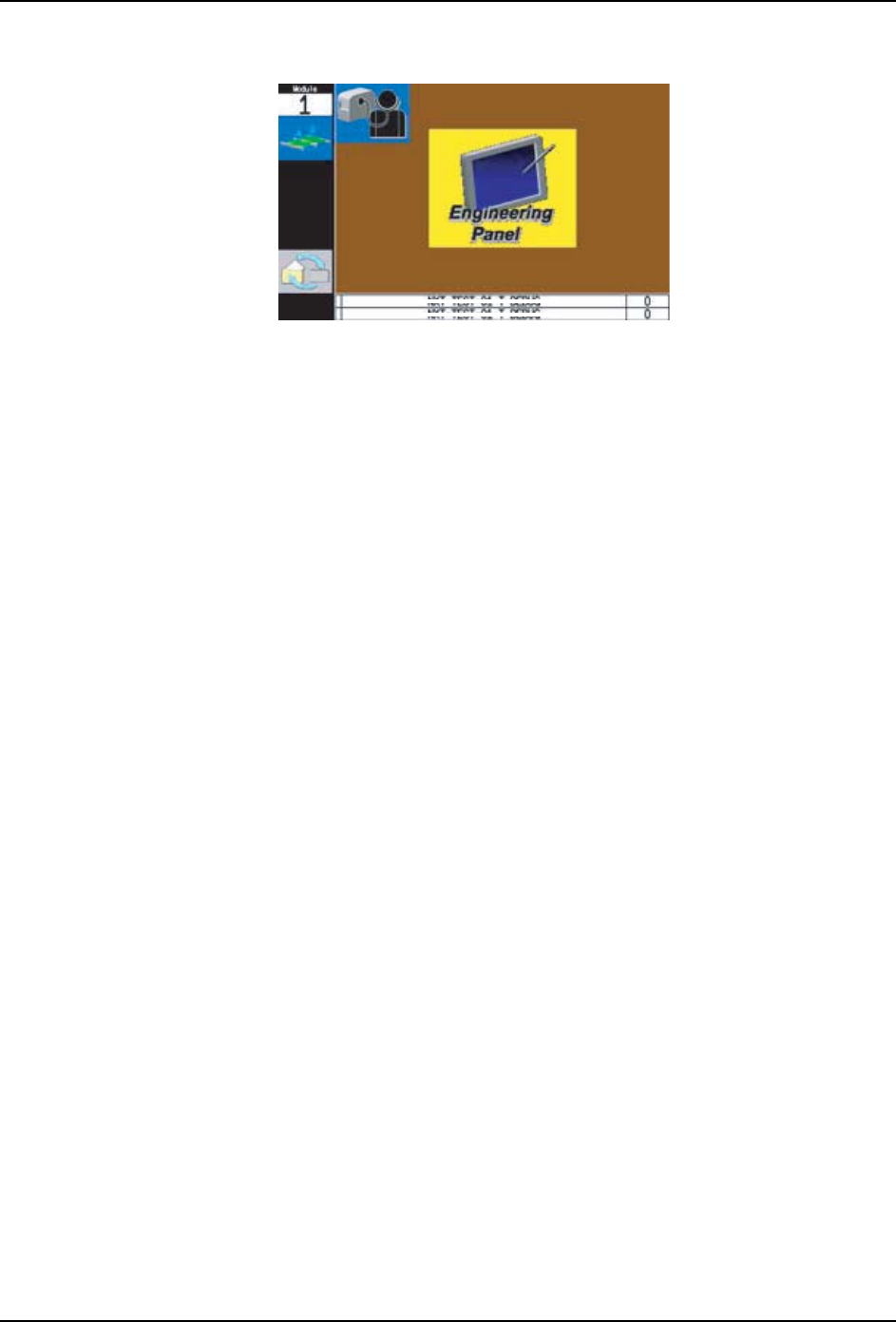

4. 自我诊断完成后，请进行必要的操作。
a. 返回到生产的 START 等待画面时，请按下 MANUAL 按钮。
b. 返回到手动指令的菜单画面时，请按下 CANCEL 按钮。
01SYS-0462J
