5. 换线 QD142-09 258 NXT II 系统手册 2. 打开料盘单元 -LT 的正面门。请打开料盘箱更换侧的 门。 3. 从料盘单元 -LT 中取出料盘箱。 a. 请滑动料盘箱挡块。 b. 拉出载有料盘箱的板。请慢慢地拉出，直 到被锁定为止。 c. 将料盘箱挪到跟前，从料盘单元 -LT 中取出。
QD142-09 5. 换线
NXT II 系统手册 257

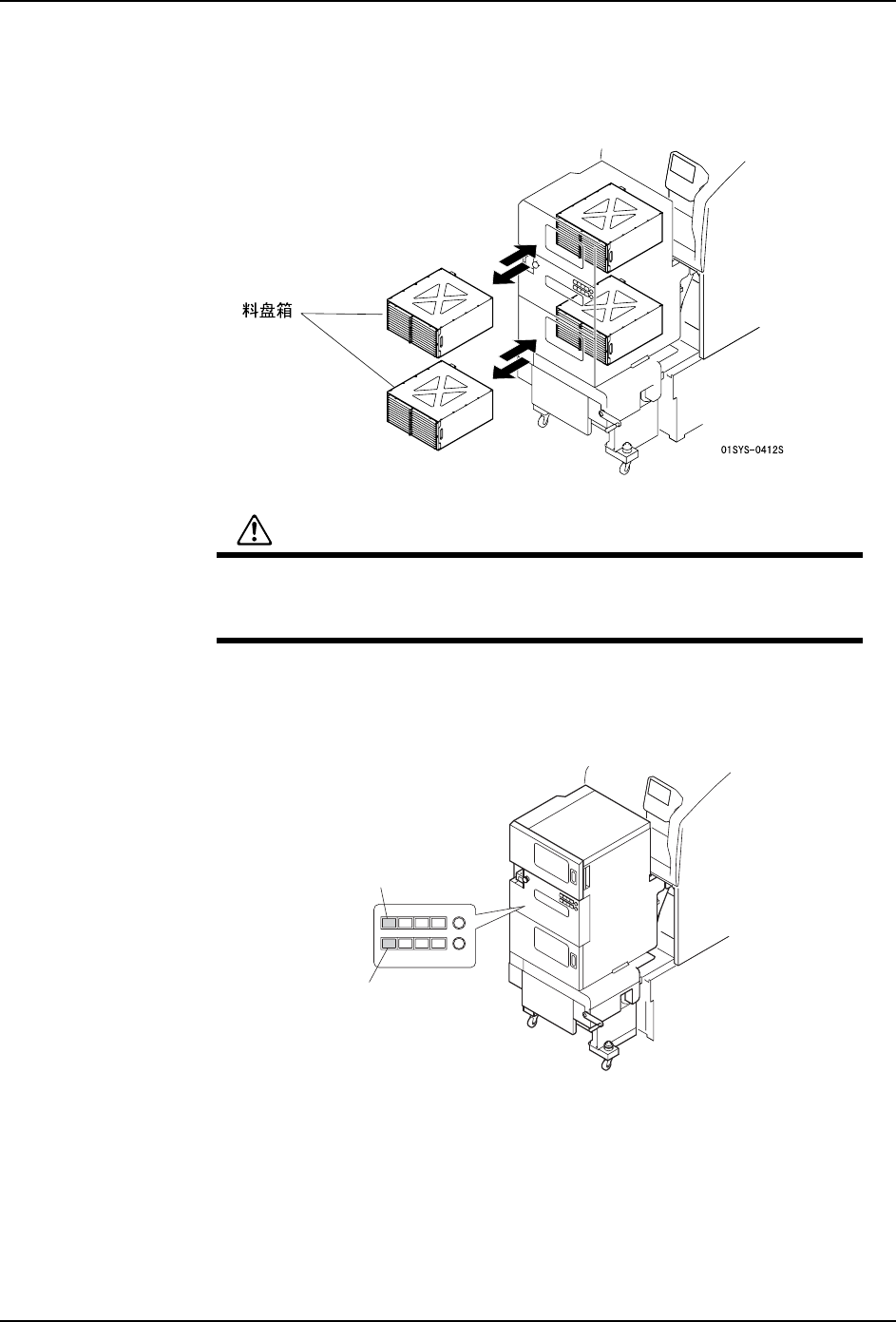

5.7.4 料盘箱的成批更换
能够拆装料盘单元 -LT 的上下的料盘箱。通过将安装了料盘的料盘箱安装到料盘单元 -LT
中，能够缩短换线时间。这里，说明料盘箱的更换方法。
1. 请按下料盘箱更换侧的 MAGAZINE CLAMP 按钮。料盘箱有上下 2 层。请按下要更换料盘箱
一侧的按钮。
备注 )被安装在料盘单元 -LT 中的料盘箱的夹紧被解除。
注意
更换时，请务必注意不要使料盘箱落下。料盘箱落下不仅有可能造成机器
的损坏，还可能受伤。
在搬运安装了料盘的料盘箱时，请小心搬运，避免料盘元件移位。
㧔Ϟջ㧕
6<6
0$*$=,1(
&/$03ᣝ䪂
0$*$=,1(
&/$03ᣝ䪂
㧔ϟջ㧕
5. 换线 QD142-09
258 NXT II 系统手册

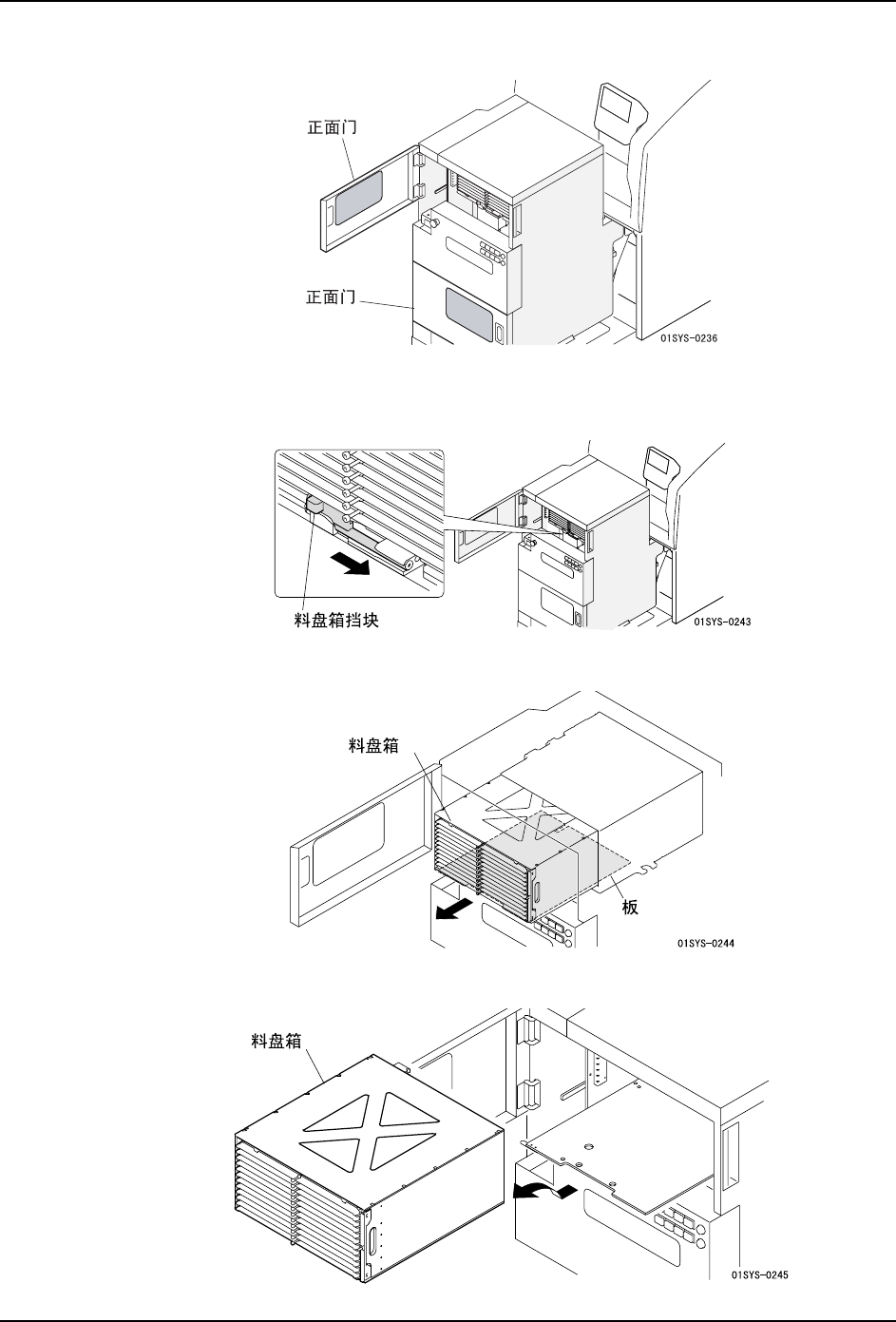

2. 打开料盘单元 -LT 的正面门。请打开料盘箱更换侧的门。
3. 从料盘单元 -LT 中取出料盘箱。
a. 请滑动料盘箱挡块。
b. 拉出载有料盘箱的板。请慢慢地拉出，直到被锁定为止。
c. 将料盘箱挪到跟前，从料盘单元 -LT 中取出。
QD142-09 5. 换线
NXT II 系统手册 259

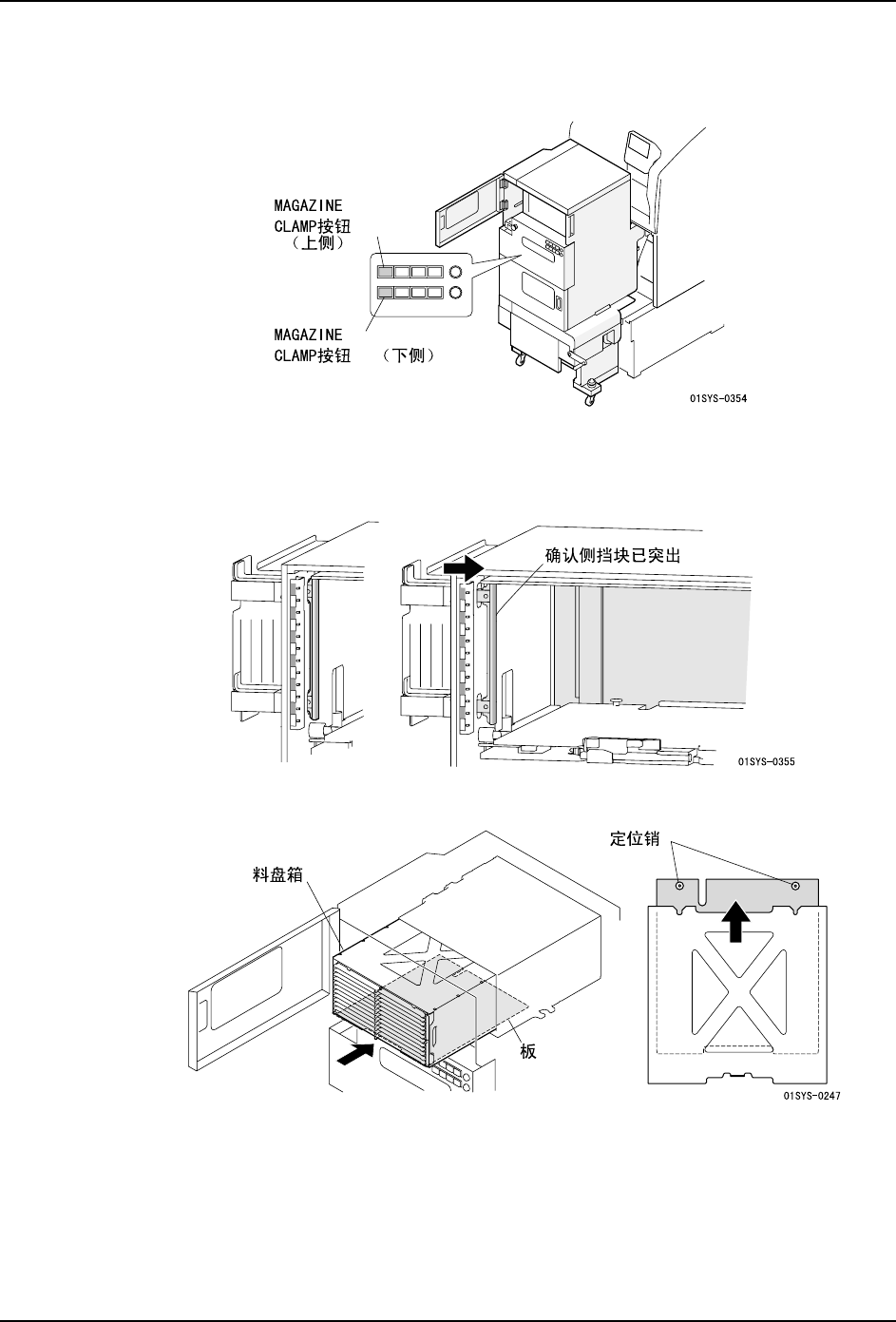

4. 将安装了料盘的料盘箱安装到料盘单元 -LT 中。
a. 请确认 MAGAZINE CLAMP 按钮灯已经灭了。
备注 )这里，如果 MAGAZINE CLAMP 按钮灯亮着，即使安装了料盘箱也不会正确地进行夹紧动
作。
另外，如果在料盘单元 -LT 没有接通电源的状态下进行料盘箱的安装，需要目视确认料
盘箱侧夹块的位置。
b. 将料盘箱放置在板上，然后挪到后方。通过定位销，料盘箱被安装在所定的位置上。
