4.12.18 对应模组搬运轨道
模组搬运轨道是能够搭载到基座上的电路板搬运轨道。使用在变更每条生产线上的使用模
组数及进行生产能力的调整等场合。
使用该功能时，需要以下的设备。
·Fuji Flexa ( 要 Fuji Flexa Module Conveyor Patch Desk for NXT)
·Fujitrax
·模组置放台
如何在生产线上配置模组搬运轨道
在生产线上配置模组搬运轨道时，请按照以下的步骤。
1. 请将设置在对象模组的工作头上的吸嘴返回到吸嘴置放台中。实施手动指令内的吸嘴返
回指令。
2. 请从 Fuji Flexa 侧删除现生产及次生产的 Job。
3. 执行手动指令内的清扫示意图，松开模组。
4. 请关闭基座的主开关。
5. 请使用 MCU （模组更换推车）从基座上拉出模组后，在基座上设置模组搬运轨道。模组
搬运轨道的设置方法请参照 [NXT 模组搬运轨道使用说明书 ]。
6. 请打开基座的主开关。
7. 请在 Fuji Flexa 的生产线构成中设定模组搬运轨道，进行生产线变更通知。
·变更 Fuji Flexa 的生产线构成时，建议不要改变生产线名。改变生产线名时，请
参照后叙的 [ 切换到使用与现存不同的生产线名创建的生产线构成时的注意 ]。
·进行变更的机器的模型名如果被使用在其他的机器时，请进行变更通知，将进行
变更的生产线的状态切换到 [ 假想生产线 ]。之后，需要删除变更对象的机器并新
建机器和模型。（其他的机器没有使用相同的模型名时则不需要该作业。）
4. 生产 QD142-09
178 NXT II 系统手册
·在 [ 导向器 ] 中选择进行模组搬运轨道设置的机器。接着，请选择 [ 机器编辑 ]-
[ 模型标准值设定 ]。
·请将设置了模组搬运轨道的位置的 [Module Type] 变更为 [M6-Conveyor]。此时，
如果将 2 台 M3-2 模组变更为 M6 模组搬运轨道时，按下 [ 删除 ] 按钮减去 1 台模
组，使之符合实际的模组构成。
Cancel
QD142-09 4. 生产
NXT II 系统手册 179
8. 在 Fujitrax 的生产线构成中设定模组搬运轨道。

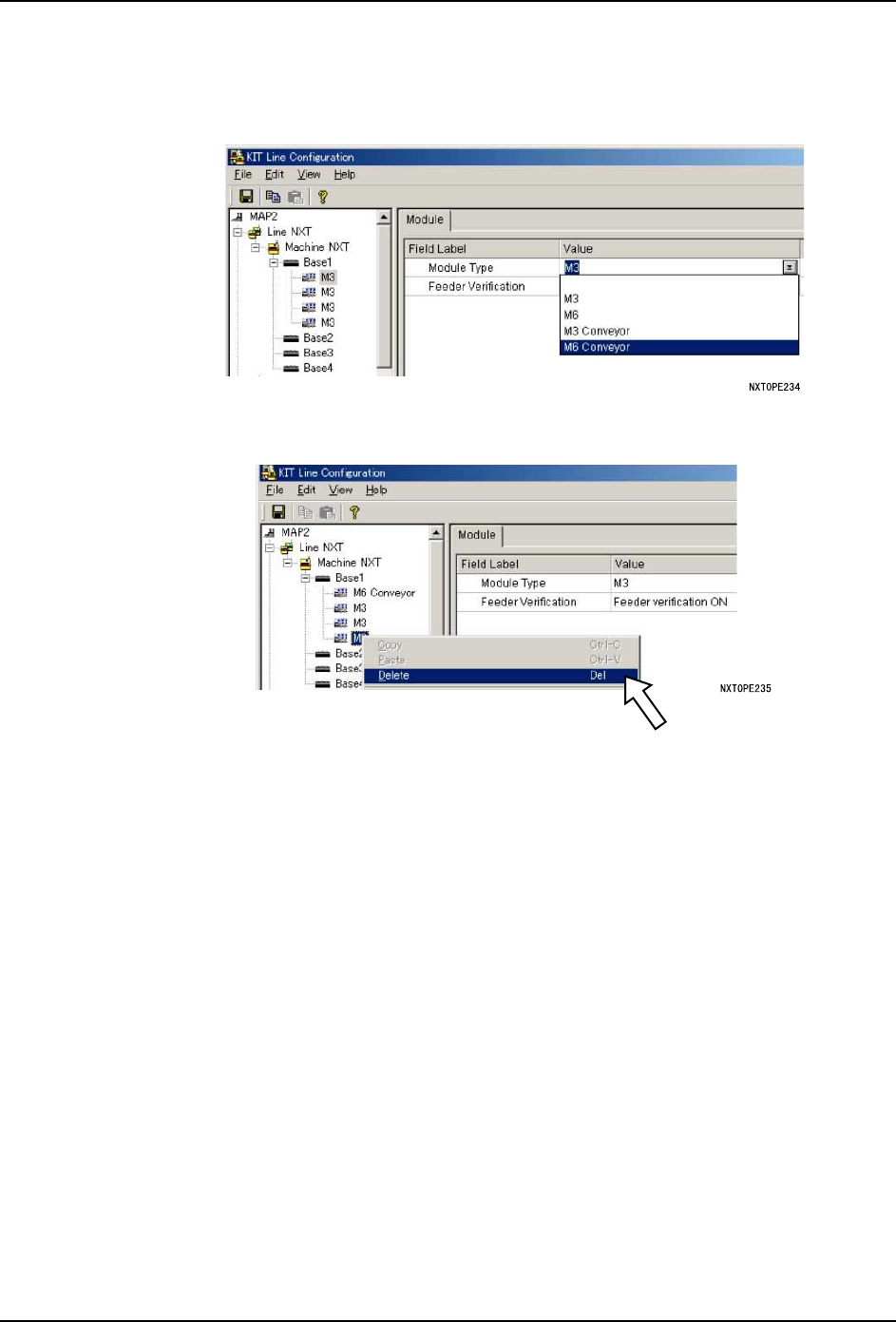

a. 首先，启动 KIT Line Configuration。请将设置了模组搬运轨道的位置的 [Module
Type] 变更为 [M6-Conveyor]。
备注 )当 2 台 M3(S) 模组变更为 M6 模组搬运轨道时，将光标对准所显示的对象模组右击后，
执行 [Delete] 减去 1 台模组，使之符合实际的模组构成。
b. 变更了设定后，请重新启动 Fuji Central Server 用的电脑。
9. 通过远程操作将模组搬运轨道夹紧在基座上。请启动辅助软件，执行 [ 远程操作 ]-[ 模
组夹紧 ] 指令。
10.请关闭安装了模组搬运轨道的基座的主开关后，重新打开。
