QD142-09 5. 换线 NXT II 系统手册 253 10.当完成所有的补充 后，就会显示 COMPLETE 按钮按 下的向导画面。 11.请拿住捏手，放下 托架挡块。 12.请关闭正面门，按 下 COMPLETE 按钮。 备注 )请轻轻关闭正面门，使得料盘单元 -LT 不受到冲击。 6<6 &203/(7( ᣝ䪂 &203/(7( ᣝ䪂
5. 换线 QD142-09
252 NXT II 系统手册

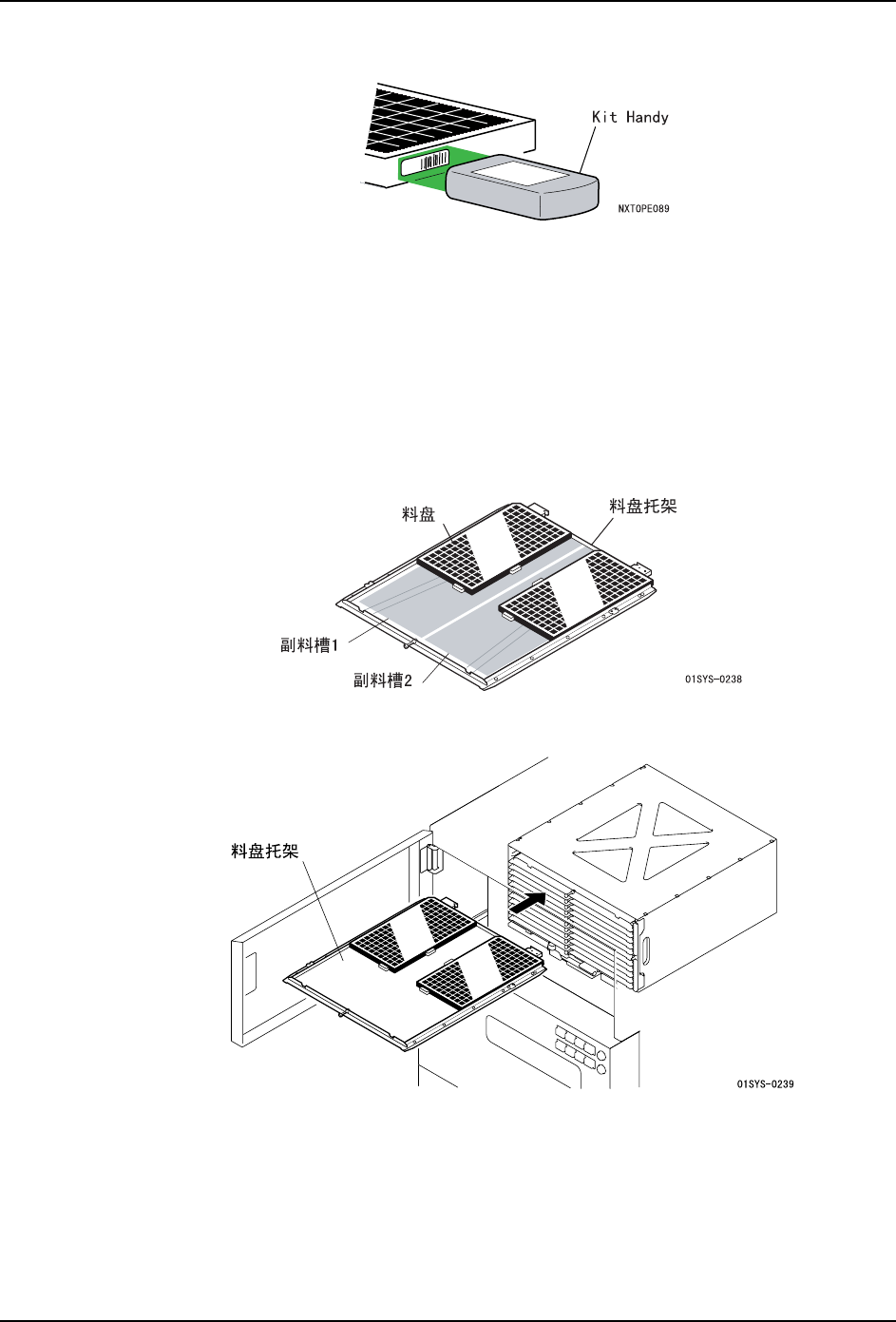

5. 请使用 KIT Manager 或 KIT Handy 进行快速验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补充的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。如果运用了带位置检查的料
盘验证时，请扫描 FIDL （托架）和 DID （料盘）。
备注 )关于料盘的验证检查，请参照[Fujitrax Verifier用户手册]的[5.料盘元件的验证]。
6. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 " 4.7.6 指定料盘元件
的吸取开始点 "。
7. 将料盘安装到料盘托架上。
8. 将料盘托架安装到料槽上。
注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
备注 )想要改变料槽的顺序时，请通过操作面板的箭头键（上下）变更料槽，然后安装料盘。
9. 如果有其他料槽的料盘更换的向导，请重复上述 4. 项～ 8. 项。
QD142-09 5. 换线
NXT II 系统手册 253

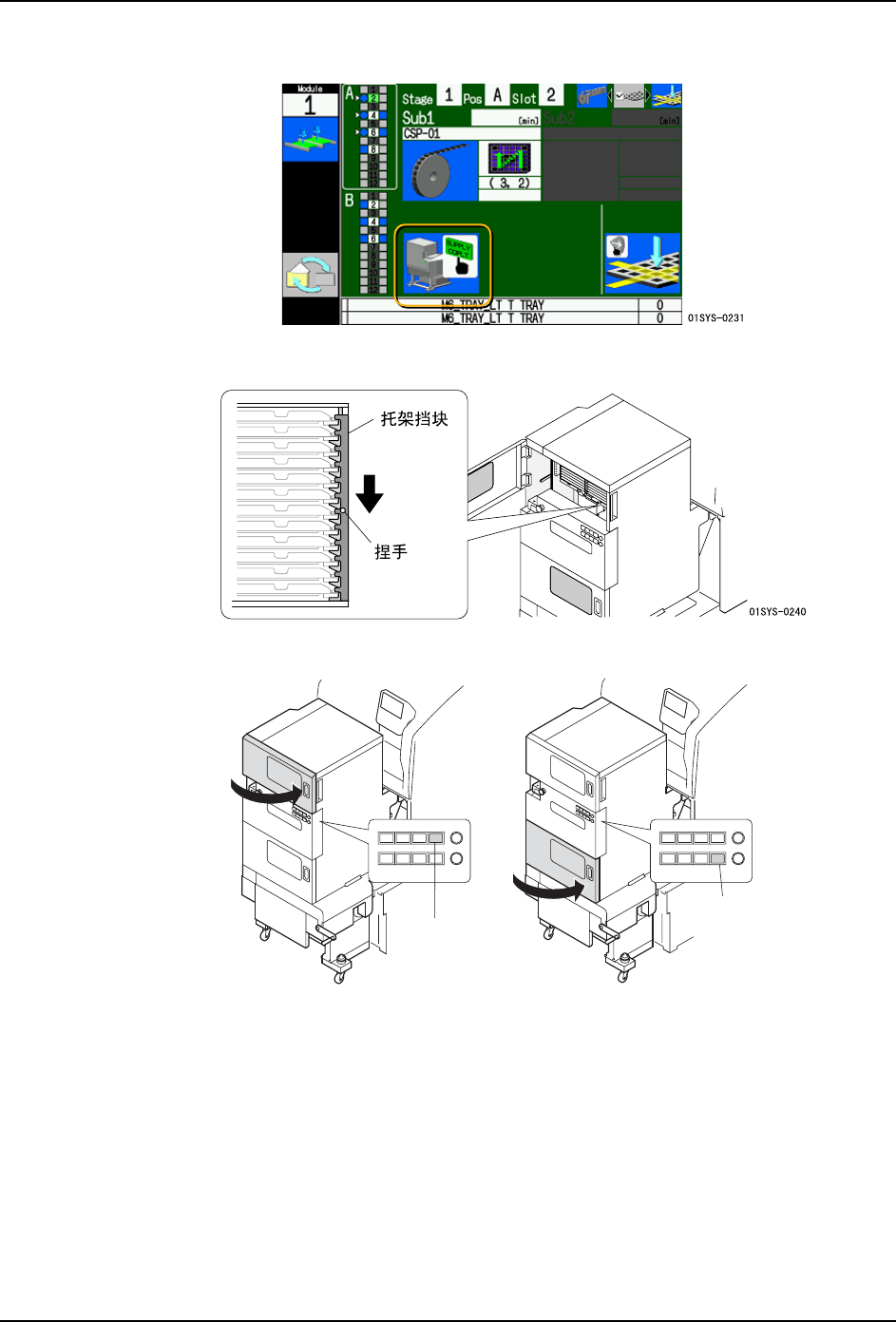

10.当完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。
11.请拿住捏手，放下托架挡块。
12.请关闭正面门，按下 COMPLETE 按钮。
备注 )请轻轻关闭正面门，使得料盘单元 -LT 不受到冲击。
6<6
&203/(7(
ᣝ䪂
&203/(7(
ᣝ䪂
5. 换线 QD142-09
254 NXT II 系统手册

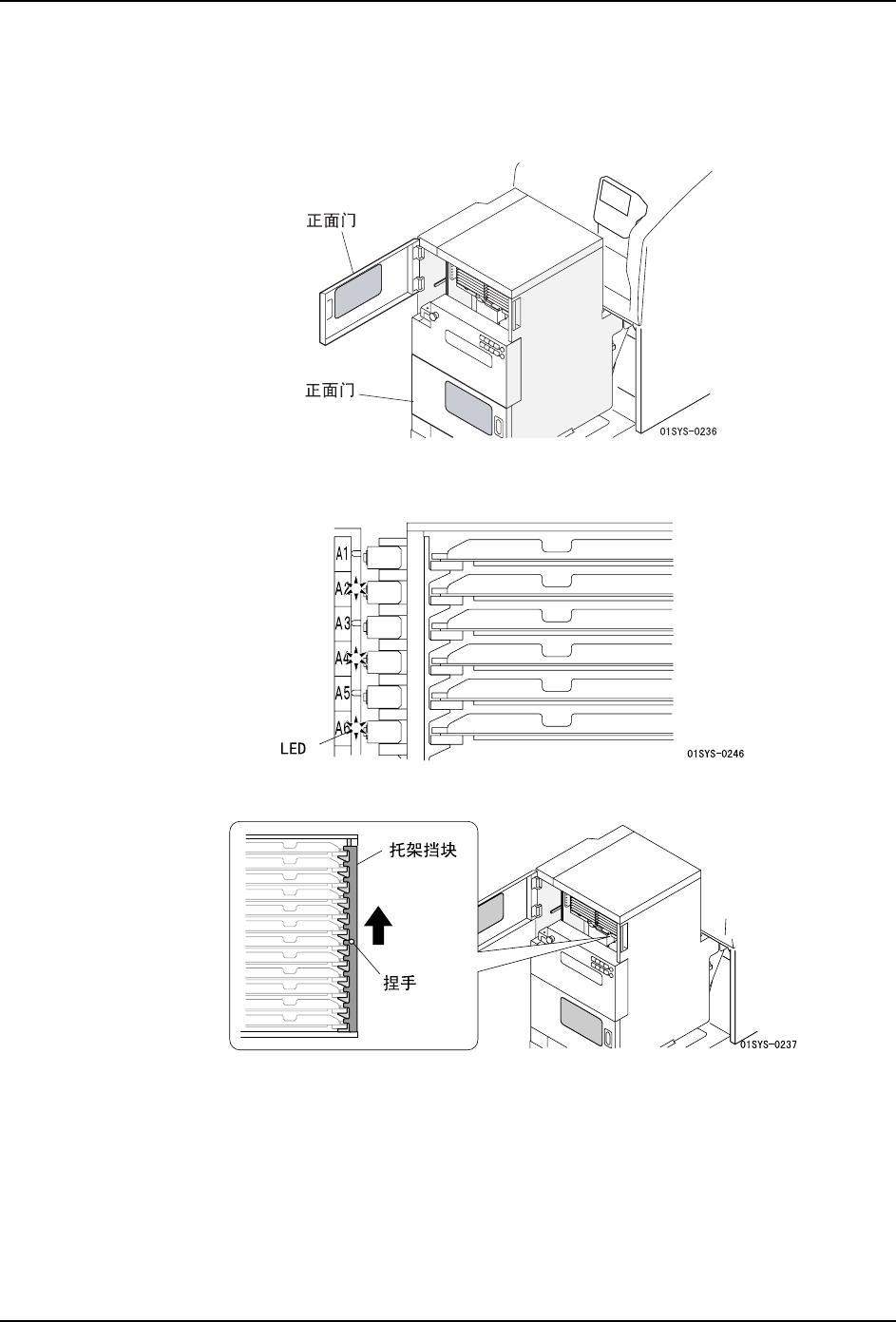

5.7.3 料盘的安装步骤 （Verify OFF 时）
请确认料盘安装向导。
1. 打开料盘单元 -LT 的正面门。正面门有上下 2 扇。请打开要补充料盘一侧的门。
2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
4. 从要补充的料槽上拔出料盘托架。如果没有料盘托架，则不需要该作业。
