4. 生产 QD142-09
54 NXT II 系统手册
4.6.3 供料器的更换 （料盘单元 -LT/LTC）
使用安装在料盘单元 -LT/LTC 上的供料器供应元件时，如果生产中发生料尽时，就会显示供
料器更换向导画面。
供料器的安装方法与安装到料站平台时的方法相同。请将供料器正确地插入到料盘单元 -
LT/LTC 的供料器料槽内。

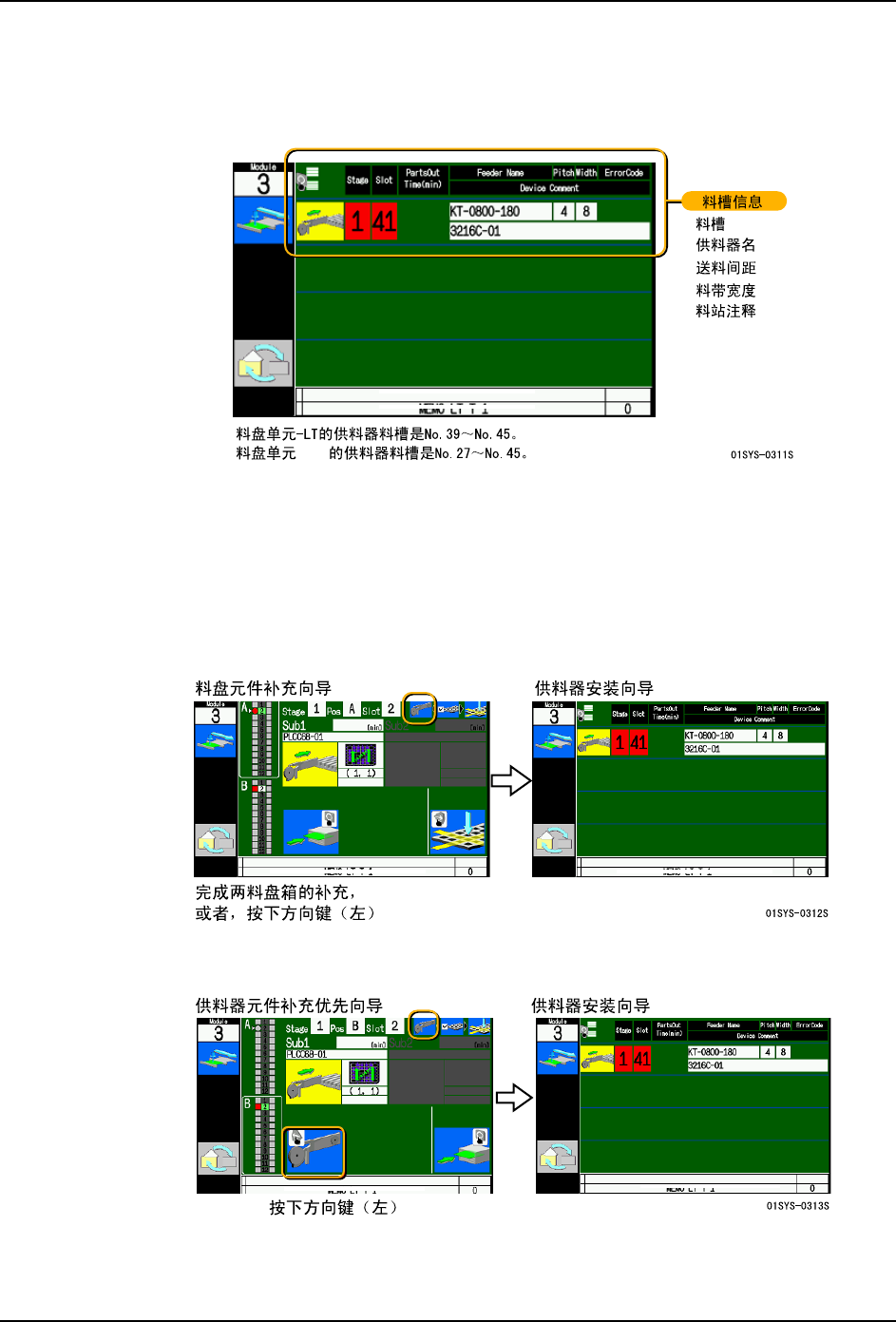

连接了料盘单元 -LT/LTC 的模组的向导画面
在连接着料盘单元 -LT/LTC 的模组中，当料盘元件和供料器元件都发生料尽时，料盘元件补
充向导被优先显示。这时，完成料盘元件的补充，或者按下操作面板的箭头键 （左），切换
到供料器更换向导。
当上下任意一个料盘箱完成补充，变得能够生产时，就会显示供料器元件补充的统计图表。
这时，请按下操作面板的箭头键 （左），切换到供料器更换向导。
No.
-LTC
QD142-09 4. 生产
NXT II 系统手册 55
4.6.4 动态次料站的使用
使用动态次料站 （Dynamic alternate feeder）时，当生产中的供料器处于料尽等不能进
行供应的状态时，吸取点转换到安装在代替用的供料器位置上的供料器，使生产能够继续进
行。
使用动态次料站时，需要 Fujitrax verifier。
使用动态次料站时有 2 个模式。模式的设定在 Fujitrax 上进行。

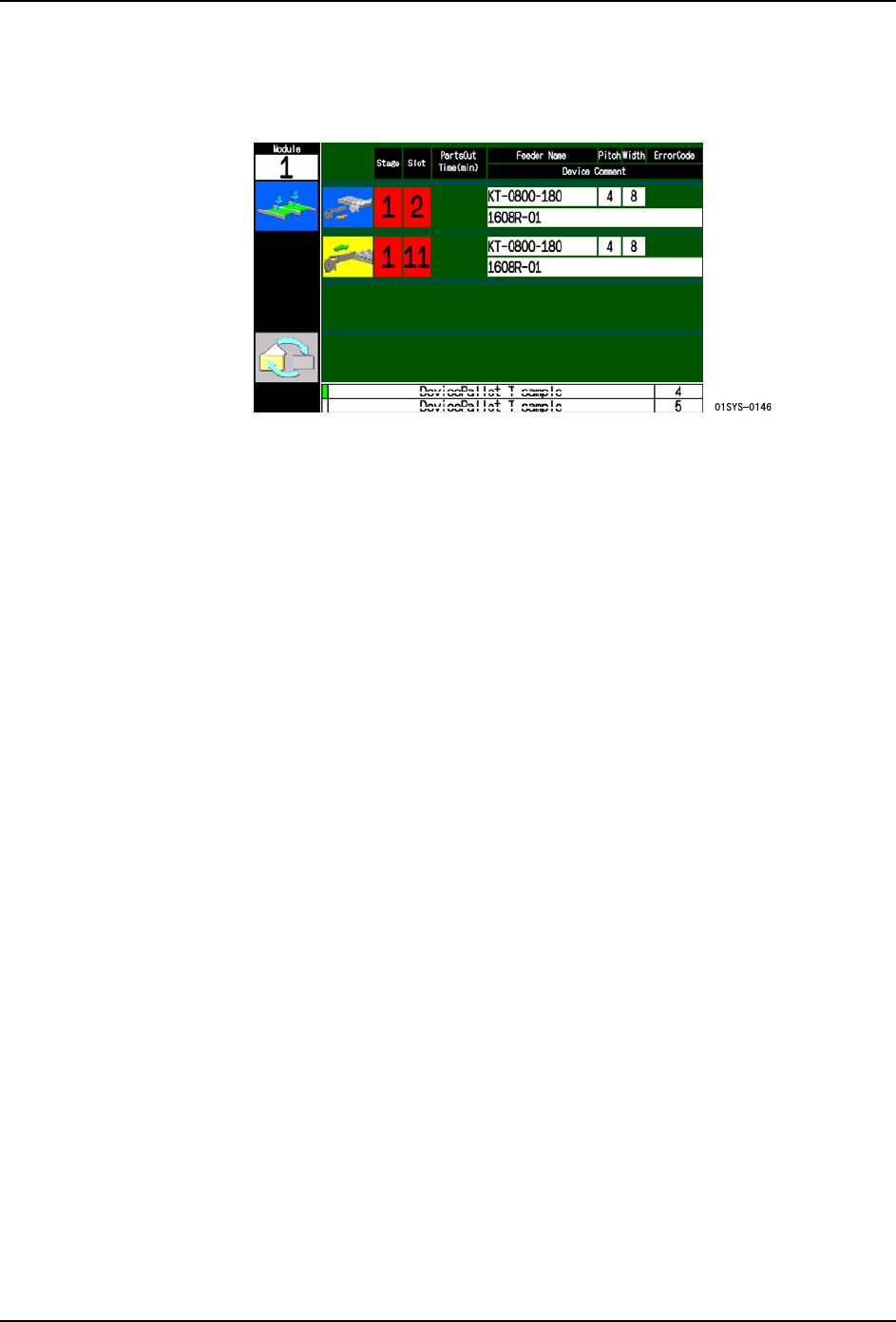

动态次料站的操作
1. 在机器的操作画面，KIT Manager 状态画面或者 KIT Handy 的元件状态列表上确认元件料
尽的预告显示。
2. 将装有与当前贴装元件相同元件的新料卷安装到其他供料器上。
3. 使用 KIT Manager 或 KIT Handy 执行快速验证。（在料站上安装供料器时，机器对供料器
上的元件进行判别）。
备注 )如果所安装元件与初始元件的元件号码不同，则请务必创建 ID。
4. 请将验证完毕的次供料器安装到空料槽上。
5. 请确认安装完毕的料槽上绿色 LED 亮灯。此意味着次料站已经 Set OK。
6. 生产中的供料器 （初始供料器）的元件用完时，由于吸取点会转换到次供料器，所以请
卸下初始供料器。此时，次供料器侧的料槽中红色 LED 亮灯，成为 RemovableFeeder。
备注 )安装了复数个次供料器时，全部成为 RemovableFeeder。
注意 )在卸下供料器时，请一定要提起夹杆后再拉出供料器。不提起夹杆用力拆下供料器，
会造成插头的接触不良，供料器内部的电路板损坏。
此处开始，根据动态次供料器的模式设定，操作步骤会不相同。
Setting Description
Look For Removable 生产中的初始供料器处于料尽预告等的警告状态
或者不能吸取元件的状态时，能够使用次供料器
的模式。
Keep Alt Feeder 与生产中的初始供料器的状态无关，能够使用次
供料器的模式。
4. 生产 QD142-09
56 NXT II 系统手册
设定成 Look For Removable 的场合
1. 在操作画面上显示出向次供料器 (RemovableFeeder) 的初始料槽进行插入更换的向导。
请取出次供料器 (RemovableFeeder)。在初始料槽侧红色 LED 开始闪烁。
注意 )多个料槽发生料尽时，请逐个更换供料器。同时卸下 2 个以上料尽的供料器时，就不
会显示正确的更换向导。
2. 将次供料器 (RemovableFeeder) 安装到初始料槽上。安装后的供料器为 Set OK，开始生
产。
注意 )请在中心服务器预先设定的时间内完成卸下次供料器 (RemovableFeeder) 及安装的操
作。没有在设定时间内完成时，由于供料器变成 NoID，需要再次进行验证。
设定成 Keep Alt Feeder 的场合
1. 在次供料器上一直进行吸取，直到在初始料槽上安装了新供料器为止。当在初始料槽上
安装了新供料器后，吸取点移动，从初始料槽上进行元件的吸取。
