5. 换线 QD142-09 280 NXT II 系统手册 5.9.4 料盘单元 -L 中可以使用的料盘 · 请使用按照 JEDEC 规格或者 EIAJ 规格的硬型料盘。 · 请使用料盘高度传感器能够稳定地检测的颜色及材质的料盘。 · 请满足以下的料盘凹槽尺寸。 · 如果空料盘的重量在标准以内，在空料盘的自动排出用的料盘的中心部设置吸取器用的吸取面。 · 使用吸取器垫吸取时，确保在吸取器垫的中心（直径 30）的范围内不…

QD142-09 5. 换线

NXT II 系统手册 279

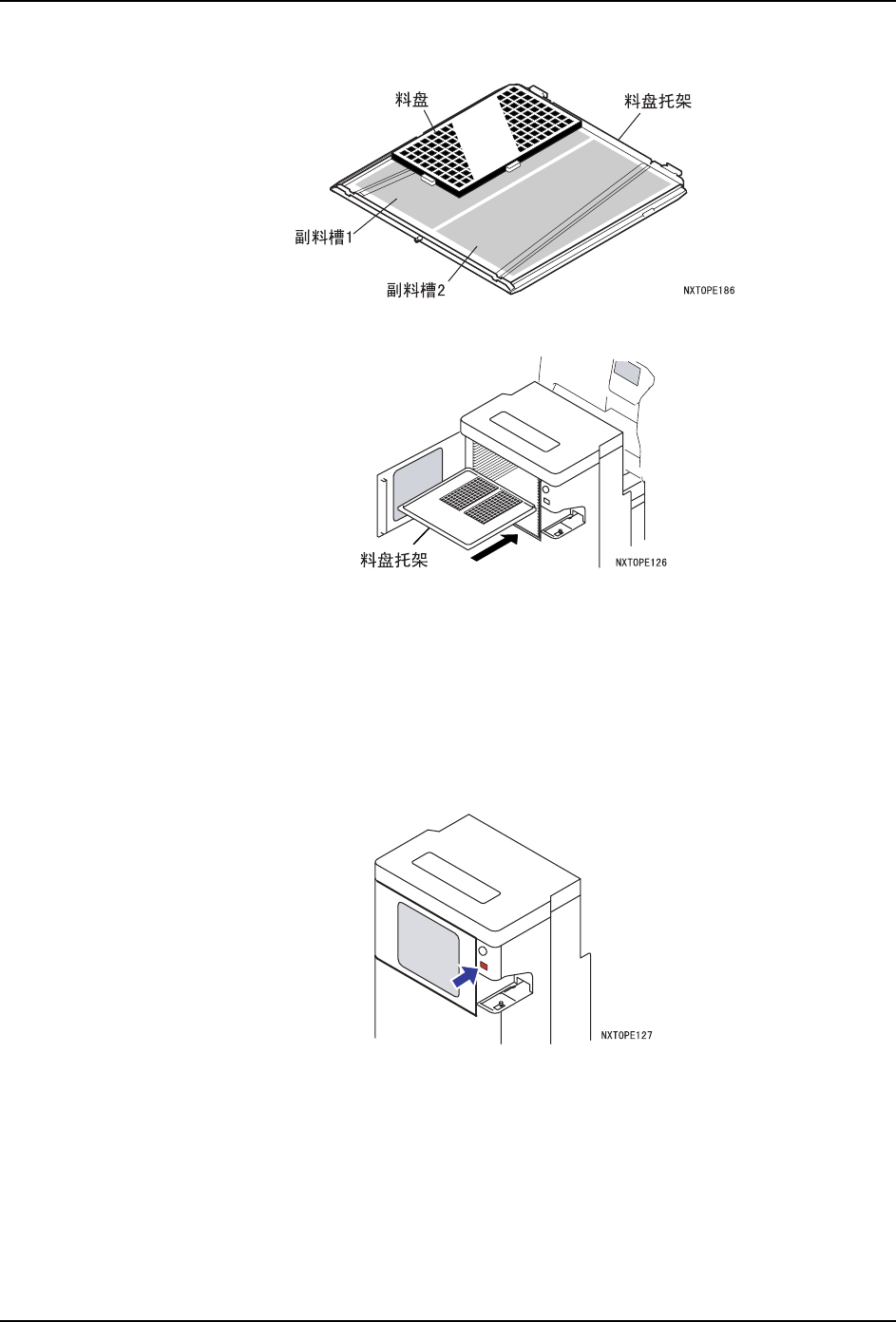

3. 将料盘安装到料盘托架上。

4. 一边确认操作向导画面，一边将料盘安装到正确的料槽位置上。

注意 )在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。

5. 需要指定料盘吸取点时，请在此设定。请参照 " 4.9.4 指定料盘元件的吸取开始点 "。

6. 按下操作面板的 OK 按钮。

7. 如果有其他料槽的料盘更换的向导，请按下操作面板的 OK 按钮，重复上述 2. 项～ 6. 项。

8. 请关闭门，按下 SUPPLY COPLT 按钮。

备注 )请轻轻关闭正面门，使得料盘单元 -L 不受到冲击。

5. 换线 QD142-09

280 NXT II 系统手册

5.9.4 料盘单元 -L 中可以使用的料盘

·请使用按照 JEDEC 规格或者 EIAJ 规格的硬型料盘。

·请使用料盘高度传感器能够稳定地检测的颜色及材质的料盘。

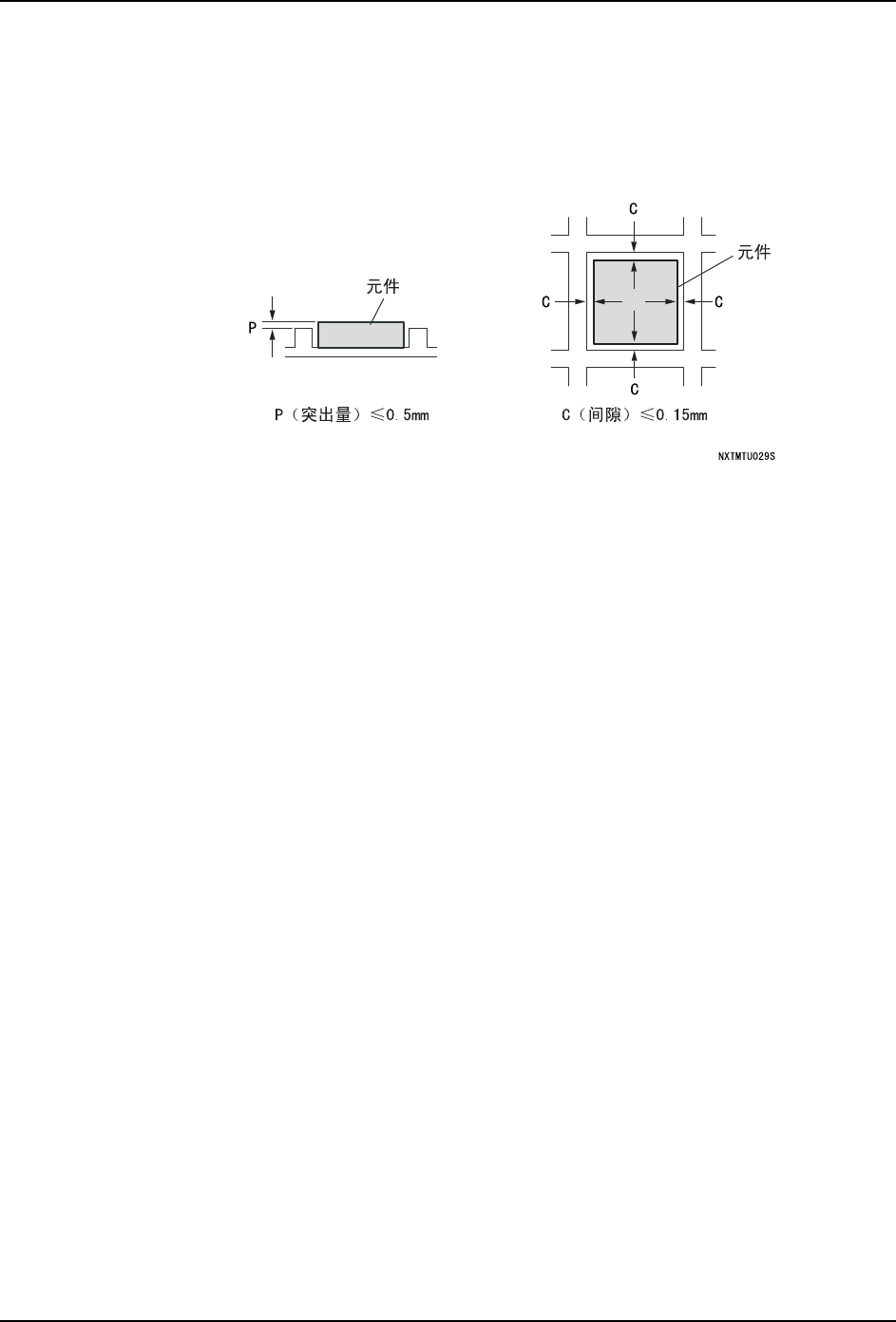

·请满足以下的料盘凹槽尺寸。

·如果空料盘的重量在标准以内，在空料盘的自动排出用的料盘的中心部设置吸取

器用的吸取面。

·使用吸取器垫吸取时，确保在吸取器垫的中心（直径 30）的范围内不要发生真空

泄漏。

·能够使用的料盘尺寸是有限制的。请参照规格说明书 (CNT-NXTII-x.xS)。另外，

料盘规格书中的最大料盘厚度包括料盘的挠度或变形量。

请避开使用以下的料盘。

·真空成型料盘、软料盘等、料盘自身没有刚性安装时不能确保平面度的料盘、层

层堆积时料盘相互粘住不能分离的料盘。

5.9.5 料盘插入时的注意事项

·料盘托架具有方向性。在料盘托架上安装料盘及将料盘托架插入料盘单元 -L 时，

请注意方向。

·料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上配置磁性材料及超出

料盘高度的元件等。

·请不要将料盘托架斜着插入料盘单元 -L。

·料盘单元 -L 的上面门、前面门、下面门的开闭时，请不要有冲击。从安全上考

虑，这些门实施了自动锁定而有可能不能打开，此时请不要强行打开。

·料盘单元的上面门是料盘托架排出专用。不能插入料盘托架。有可能损坏料盘单

元。另外，一旦上面门打开时，请一定要取出料盘托架。如果不取出，关闭上面

门继续运转可能会损坏料盘单元 -L。

QD142-09 5. 换线

NXT II 系统手册 281

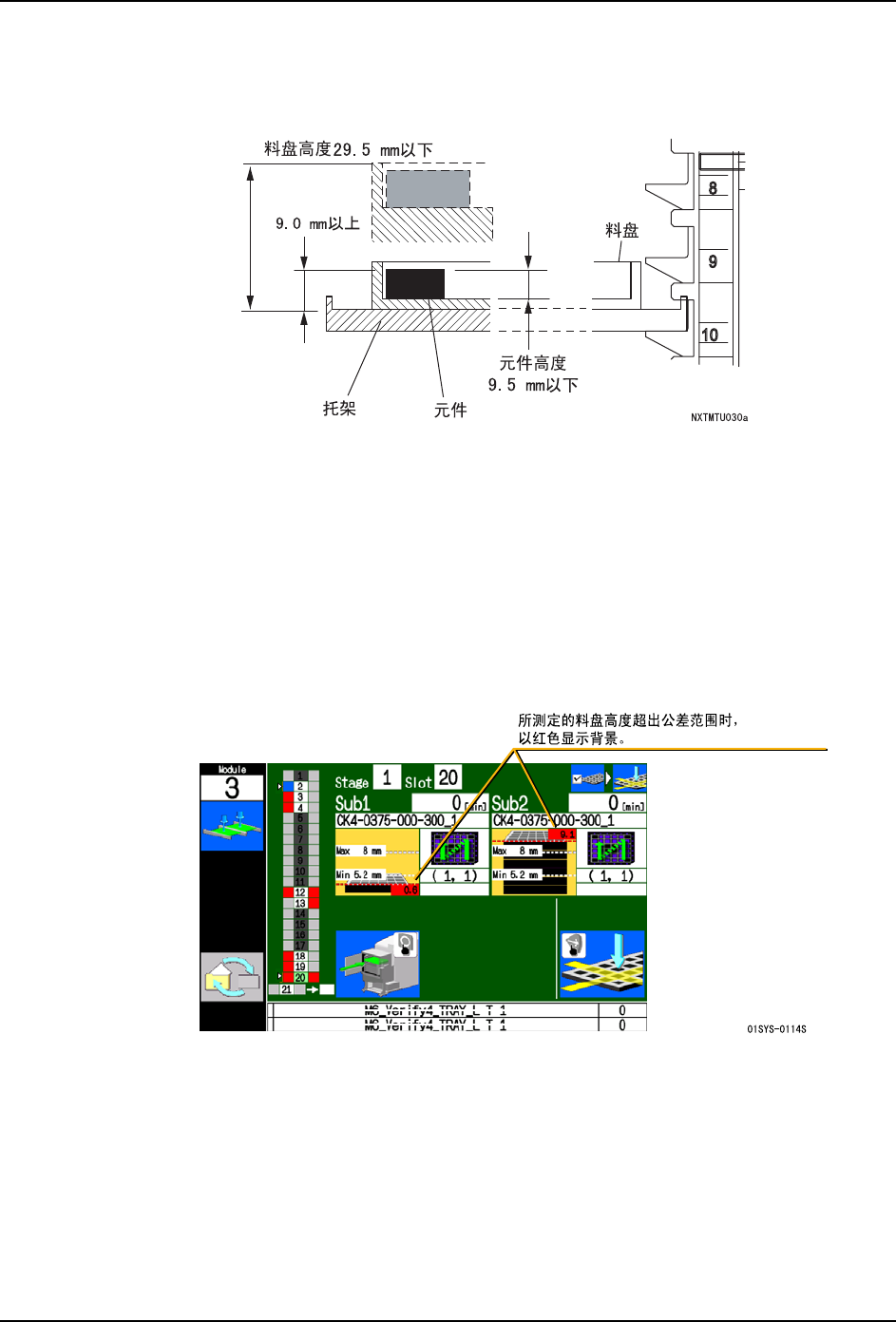

5.9.6 料盘元件的安装条件（对应 H04 工作头）

在安装了料盘单元 -L 的模组上搭载 H04 工作头时，请安装满足以下条件的料盘。

a. 从托架的上面到元件上面的高度需要 9.0mm 以上。9.0mm 以下时不能吸取元件。

b. 料盘、元件的高度限制如图所示。超过范围就会造成元件吸取时发生干扰。

到元件上面的高度不满 9.0mm 时，请在料盘的下面放置空料盘，并且不能超过上述的范围。

备注 )对应 H04 吸嘴时，1 个托架占有 2 层以上的料槽。

5.9.7 料盘高度异常向导

所安装的料盘的高度有异常时，机器显示料盘高度异常向导。

请进行下列确认，在正确安装料盘后解除异常。

a. 被安装的料盘的高度是否在料盘公差范围内。

b. 被安装的料盘的高度是否与 Job 的值一致。

c. 料盘元件是否被正确收存到料盘凹槽内。
