QD142-09 5. 换线 NXT II 系统手册 263 5.8 料盘的安装（料盘单元 -LTC） 5.8.1 料盘安装向导画面

5. 换线 QD142-09

262 NXT II 系统手册

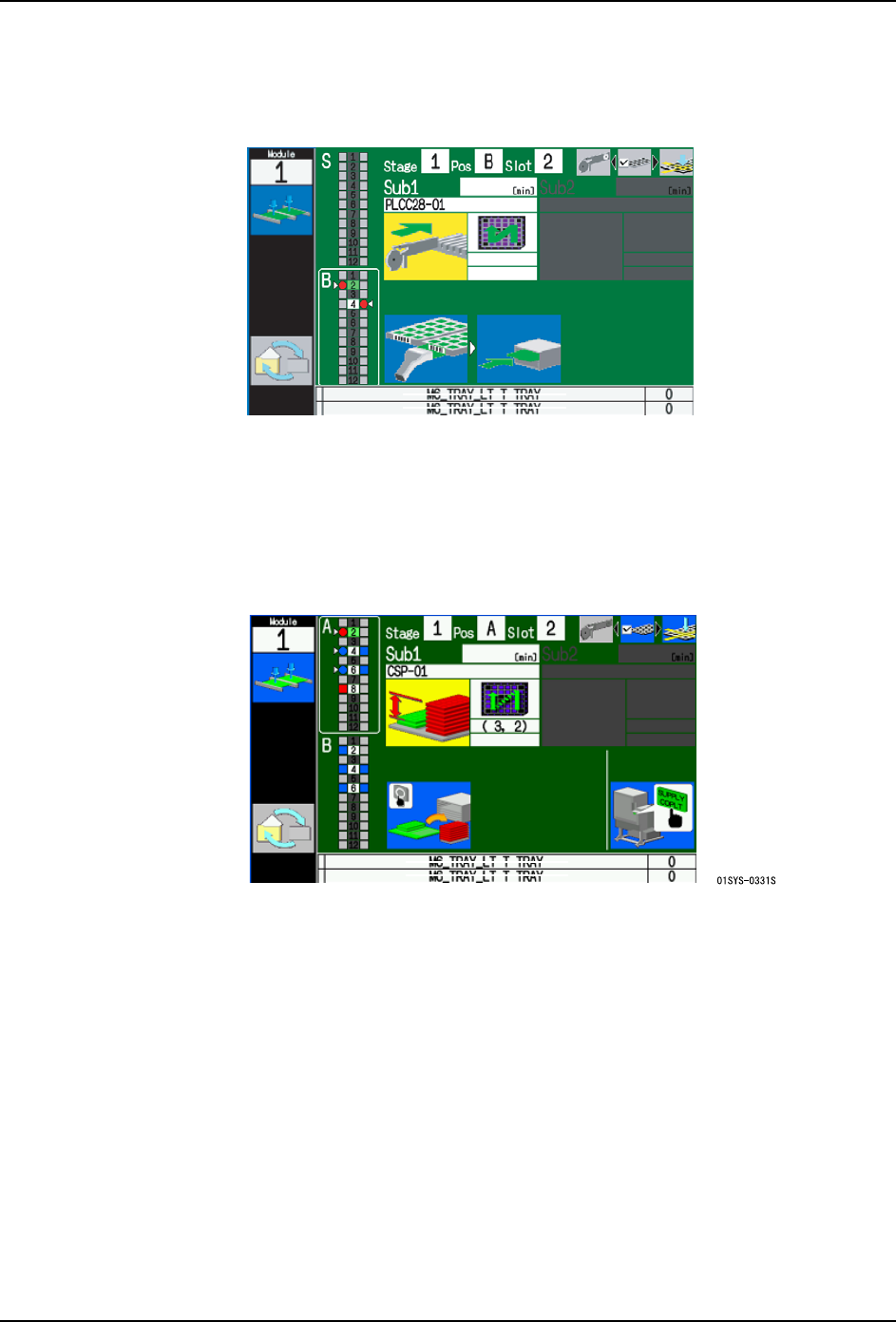

5.7.6 运用料盘动态次料站补充时的料盘安装向导

运用料盘动态次料站补充时，如果没有在生产用料盘箱内安装料盘而按下了 START 按钮，就

会显示以下的安装向导。

请根据向导安装料盘。安装方法请参照 "5.7.2 料盘的安装步骤（Verify ON 时）"。

另外，在补充用料盘箱内如果没有安装次料站料盘时，请同时安装。

5.7.7 料盘高度异常向导

所安装的料盘的高度有异常时，机器将进行料盘高度异常向导。

请根据向导，取出所安装的料盘，按下操作面板的 OK 按钮。

01SYS-0505J

QD142-09 5. 换线

NXT II 系统手册 263

5.8 料盘的安装（料盘单元 -LTC）

5.8.1 料盘安装向导画面

5. 换线 QD142-09

264 NXT II 系统手册

5.8.2 料盘的安装步骤（Verify ON 时）

请确认料盘安装向导。

1. 打开料盘单元 -LTC 的正面门。正面门有上层和下层 2 扇。请打开要补充料盘的一扇门。

2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的

料槽，LED 闪烁着。

3. 请拿住捏手，抬起托架挡块。

4. 从要补充的料槽上取出料盘托架。
