QD142-09 5. 换线 NXT II 系统手册 247 5.6.3 连接了料盘单元 -LT/-LTC 的模组的向导画面 在连接了料盘单元 -LT/LTC 的模组中， 需 要同时安装料盘元件和 供料器元件的时候， 料盘安 装向导被优先显示。 这时，完成料盘 的安装，或者按下操 作面板的箭头键 （左） ，就会切换到供料器安 装向导。 当补充了上下料盘箱中的一个， 变得能够生产时， 供料器元件优先补充的向导画面就会被显 示。这时，请按下…
5. 换线 QD142-09
246 NXT II 系统手册

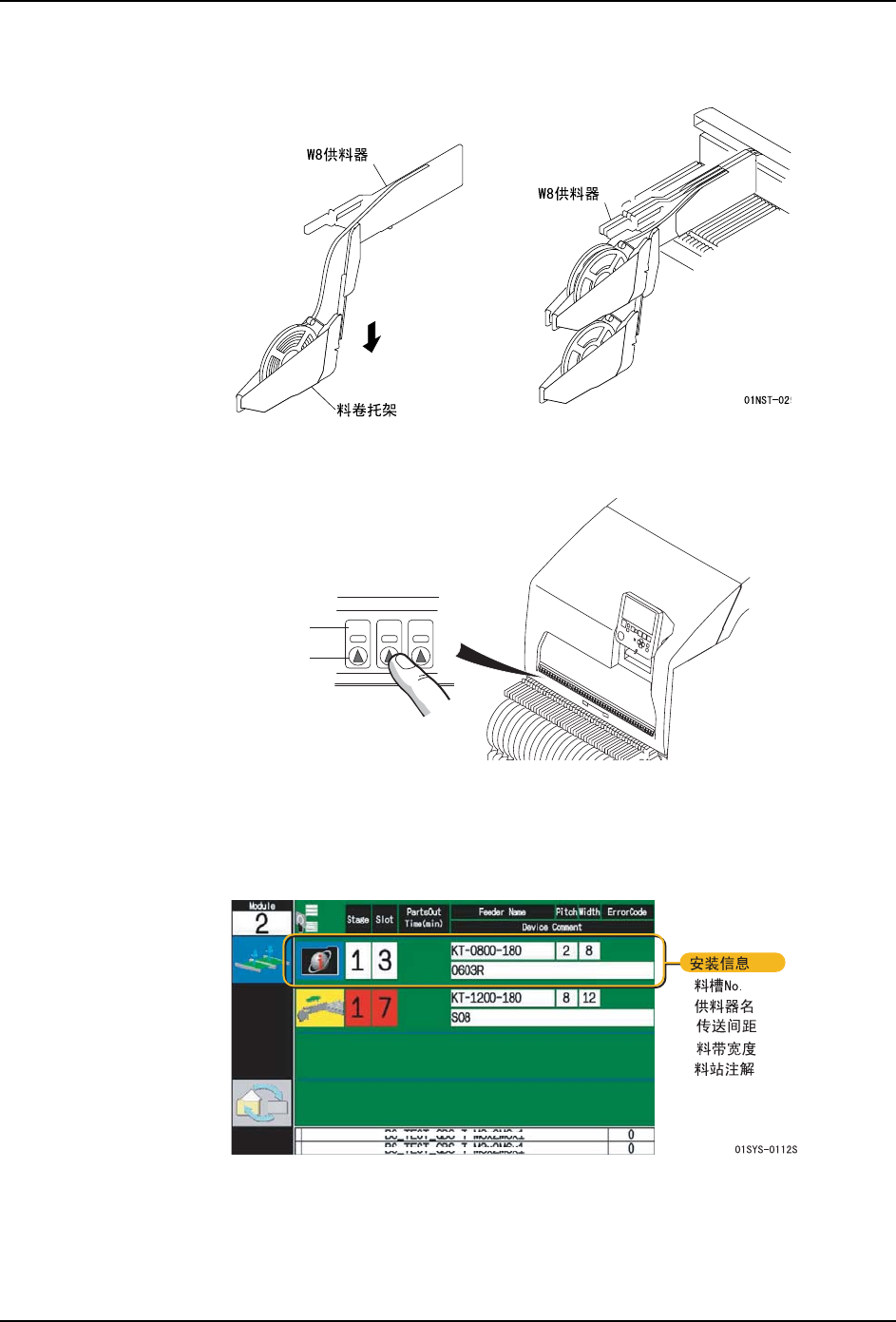

8. 在使用带有 7 英寸料卷托架的 W8 供料器时，请每间隔 1 根将供料器的料卷托架向下拉
伸。料卷托架向下拉伸的供料器无论奇数料槽还是偶数料槽均可。
9. 供料器的安装结束后，请按下安装了供料器的料槽 No. 的安装按钮。安装了类型以及间
距为正确的供料器时，LED 变为绿色。
备注 )使用 Fujitrax Verifier 时，不需要该操作。
供料器安装后，当按下正面门上的安装按钮后，在向导画面上就会显示安装结束的料槽信
息。再次按下后就会消去安装信息的显示。
14 15 16
᭭ῑ No.
ᅝ㺙ᣝ䪂
1;723(
QD142-09 5. 换线
NXT II 系统手册 247
5.6.3 连接了料盘单元 -LT/-LTC 的模组的向导画面

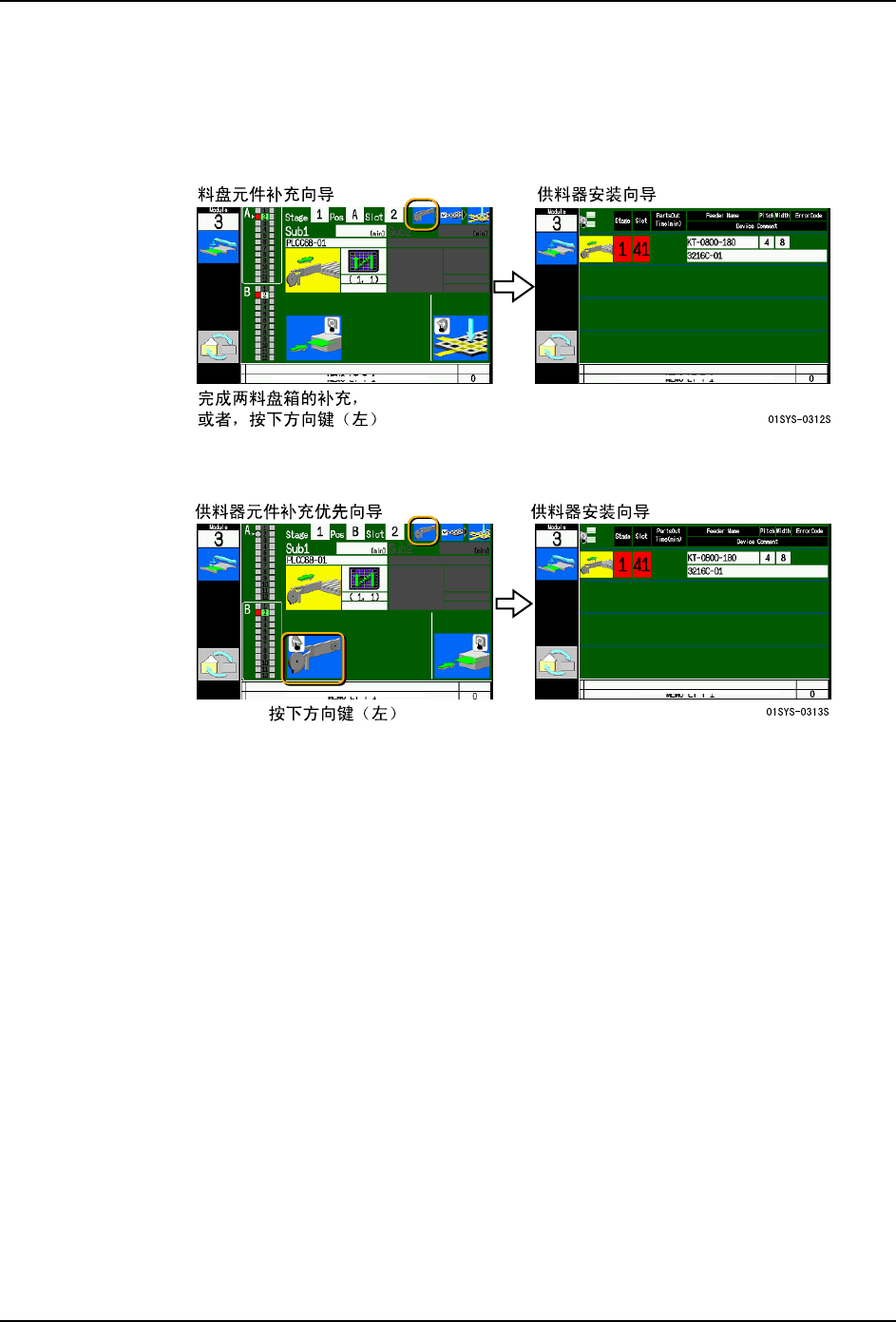

在连接了料盘单元 -LT/LTC 的模组中，需要同时安装料盘元件和供料器元件的时候，料盘安
装向导被优先显示。
这时，完成料盘的安装，或者按下操作面板的箭头键 （左），就会切换到供料器安装向导。
当补充了上下料盘箱中的一个，变得能够生产时，供料器元件优先补充的向导画面就会被显
示。这时，请按下操作面板的箭头键 （左），切换到供料器更换向导画面。
在显示供料器安装向导时，当按下操作面板的箭头键 （左）后，就会返回到料盘元件补充
向导。
供料器的安装方法与安装到料站平台时的方法相同。请正确地插入到料盘单元 -LT/LTC 的供
料器料槽中。
备注 )在安装了供料器后，当从模组上拆下料盘单元 -LT
/
LTC 后，供料器也一起被拆下。因
此，在将拆下的料盘单元 -LT
/
LTC 重新安装到模组中后，请按下安装了供料器的料槽
No. 的安装按钮。（Verify OFF 时）
5. 换线 QD142-09
248 NXT II 系统手册
5.6.4 运用供料器自由配置功能时的操作
这里，对应用供料器自由配置功能时的供料器卸下和安装作业进行说明。
需要安装到料站上的供料器请在以下一个显示画面上进行确认。根据 KIT Handy 的有无及 PC
的配置位置，以最合适的方法进行确认。
a. 机器的操作画面
b. KIT Handy
c. KIT Manager
备注 )若已经准备好创建了元件料卷间组合信息的供料器而无需执行快速验证时，请在机器
的操作画面上进行确认。一边进行快速验证一边安装供料器时，请在 KIT Handy 或 KIT
Manager 的画面上进行确认。

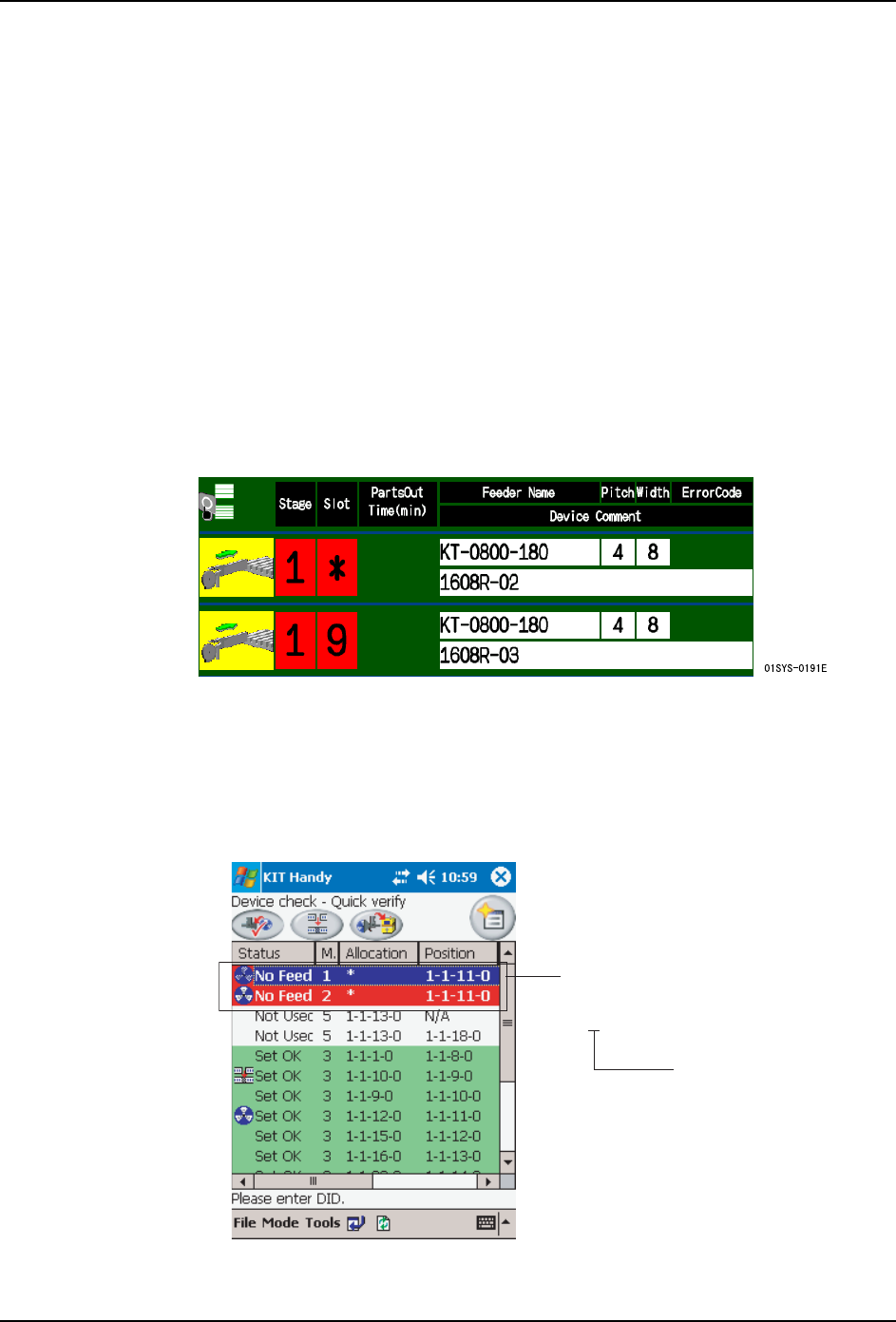

操作画面上所显示的供料器安装向导与没有使用自由配置功能时相同。详细请参照 " 5.6.1
供料器更换向导画面 "。另外，Job 中指定的料槽上已经被安装了供料器时，就会在料槽号
码的地方显示 [* （星号）]。
备注 )如果 Job 中指定的料槽上没有被安装着供料器时，显示料槽号码。上述向导虽然显示
了料槽 9，但是可以安装在任意的料槽上。
KIT Handy 上的向导可以在元件状态列表中的 [ 状态 ] 中进行确认。对于需要供料器的料槽，
在 [ 现在位置 ] 上显示 [* （星号）]。如果是 KIT Manager，在列表预览中请确认 [* （星
号）] 的显示。
备注 )上述向导表示需要安装 Job 中所指定的料槽 11 的供料器。
6<66
≵᳝կ఼᭭᭭キ
᭭キোⷕ
