7. 辅助软件 QD142-09
378 NXT II 系统手册
c. 按下 START 按钮后，就会将工作头上的吸嘴排出到吸嘴置放台内。
d. 当操作向导画面上显示模组拉出向导后，请按下 CANCEL 按钮。不需要拉出模组。
4. 使用箭头键选择自我诊断示意图，按下 OK 按钮。
5. 再次选择自我诊断示意图，按下 OK 按钮。
6. 请确认画面上所显示的示意图从沙漏变成了 Engineering Panel。
7. 从辅助软件的机器附加软件的部分中选择需要管理矩阵数据的模组，然后单击 [ 远程操
作]。
8. 单击[直接加载]。
9. 选择 [ 矩阵测定软件 ]，然后单击 [ 开始加载 ]，矩阵测定用软件就会被加载到模组中。
加载结束后，模组自动地重新启动，变成矩阵测定模式。
矩阵测定数据的版本更新
将矩阵测定数据的备分数据从 PC 复制到模组中时的步骤说明如下。矩阵测定文件的序列号
和模组的序列号不一致时不能进行此项操作。
1. 将矩阵测定用软件加载到模组中。详细内容请参照前述的 [ 矩阵软件的直接加载 ]。
2. 选择要更新矩阵测定数据的模组。单击 [ 固有值管理 ]。
3. 单击 [ 矩阵测定值数据更新 ]。
4. 单击 [ 参照 ...]。使用显示的对话框，选择与所选择的模组一致的被保存在 PC 上的矩阵
数据。
5. 选择数据后单击 [ 打开 ]，在文本框内就会显示文件的保存位置和文件名。
6. 单击 [ 测定数据注册 ] 后，就会将选择的文件传输给模组。
7. 结束数据的后，单击 [ 关闭 ]，返回到主画面。
QD142-09 7. 辅助软件
NXT II 系统手册 379
将矩阵测定数据保存到 PC
需要备分各个模组的矩阵测定数据。在当前的模组上将正在使用的矩阵测定数据保存到 PC
中的步骤说明如下。
1. 将矩阵测定用软件加载到模组中。详细内容请参照前述的 [ 矩阵软件的直接加载 ]。
2. 选择要保存矩阵测定数据的模组。然后单击 [ 固有值管理 ]。

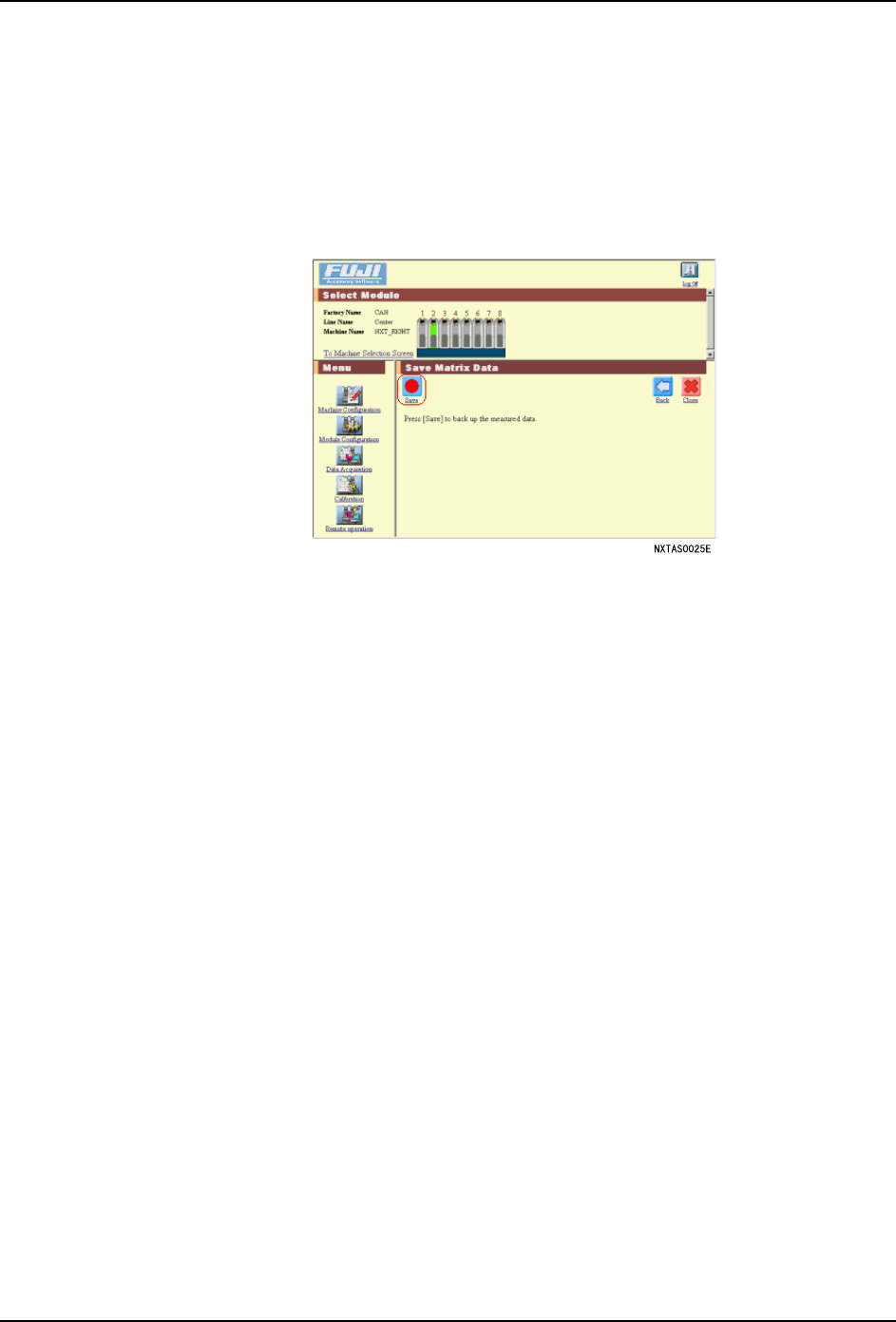

3. 单击 [ 保存测定值数据 ]。

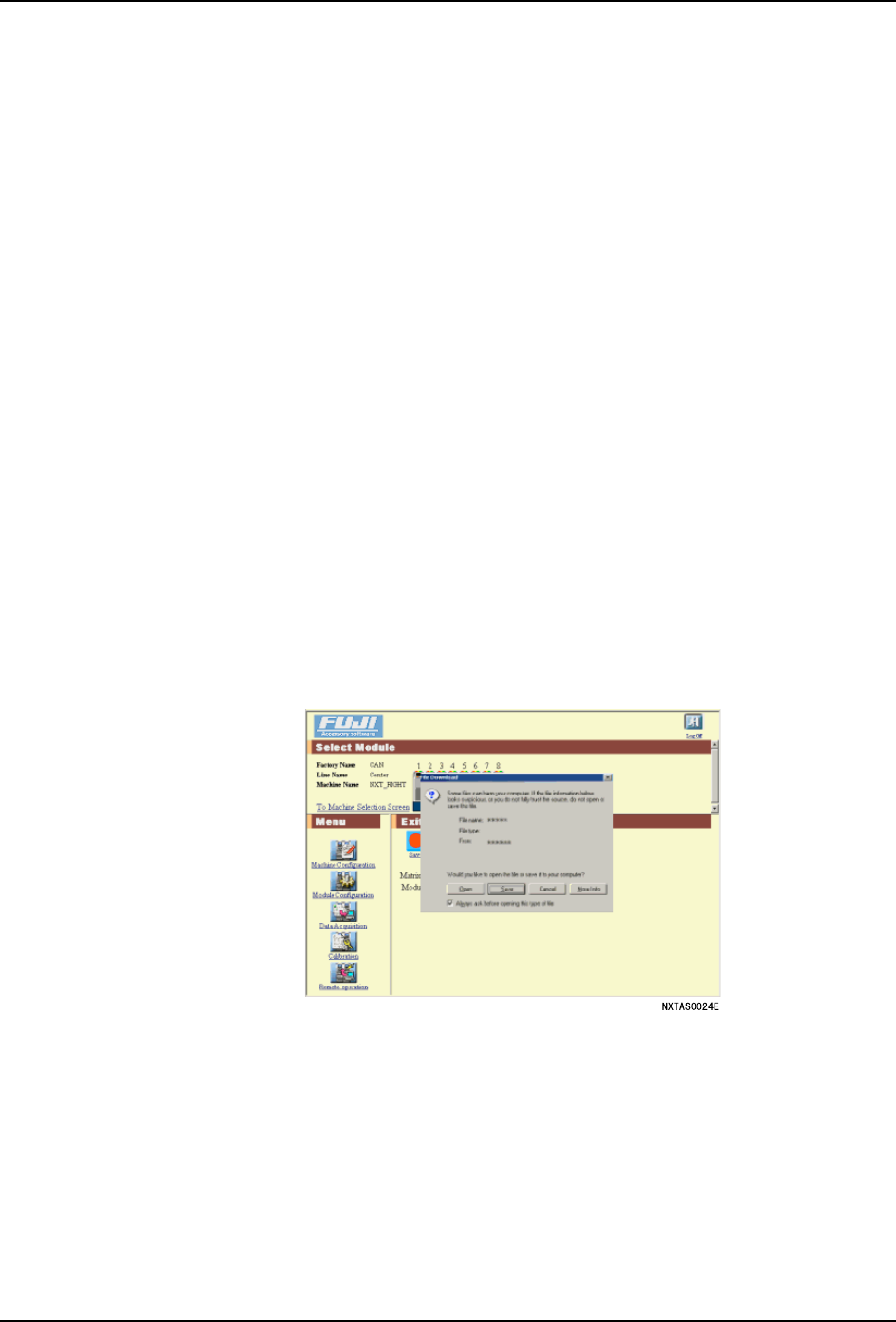

4. 单击 [ 保存 ] 后，就会显示 [ 文件的下载 ] 画面。
5. 选择 [ 将该文件保存到磁盘中 ]，然后单击 [OK]。
6. 在显示的 [ 另存为 ...] 对话框上，指定文件的保存目录。
备注 )模组的序列号在初始设定中被设定为与文件名同名。
7. 指定文件的保存目录然后单击 [ 保存 ]，就会以指定的文件名保存到指定目录中。
8. 结束数据的传送后，单击 [ 关闭 ]，就会返回到主菜单。
矩阵测定数据的注册
将矩阵测定数据从 PC 复制到模组的步骤说明如下。
更新矩阵测定数据时，矩阵测定文件的序列号和模组的序列号必须一致，否则不能操作。但
是，注册矩阵测定数据时，文件的序列号没有必要与模组的序列号一致。但是，由于不能够
确认是否向模组传输了正确的文件，因此，通常请不要进行下述的操作。
1. 将矩阵测定用软件加载到模组中。详细内容请参照前述的 [ 矩阵软件的直接加载 ]。
2. 选择要保存矩阵测定数据的模组。然后单击 [ 固有值管理 ]。
3. 单击 [ 矩阵测定值数据注册 ]。
4. 单击 [ 参照 ...]。从所显示的对话框中选择被保存在 PC 上的所选择的模组的矩阵测定数
据。
5. 选择数据后单击 [ 打开 ]，在文本框内就会显示文件的保存目录和文件名。
6. 单击 [ 测定值数据注册 ] 后，就会将选择的文件传输给模组。
7. 结束数据的传送后，按下 [ 关闭 ]，就会返回到主菜单。
7. 辅助软件 QD142-09
380 NXT II 系统手册
7.15.3 关于模组相机固有值测定
在没有元件相机的模组中也能够使用 V12 工作头进行生产。这时，不能取得根据使用元件相
机的校正而得到的精度补正值。因此，需要在生产前进行模组相机固有值测定。
另外，进行模组相机固有值测定时，在模组中需要元件相机。
料站倾斜测定用软件的直接加载
首先，请进行料站倾斜测定用软件的直接加载。
1. 请将料站倾斜测定用软件安装到安装了 FUJI 辅助软件的 PC 中。
备注 )料站倾斜测定用软件请安装到 PC 的 \fujiweb\masweb\directload\ 安装项目的文件夹
的目录内。
2. 按下机器侧的操作面板的 MANUAL 按钮，显示手动指令画面。
3. 使用箭头键选择自我诊断示意图，按下 OK 按钮。
4. 再次选择自我诊断示意图，按下 OK 按钮。

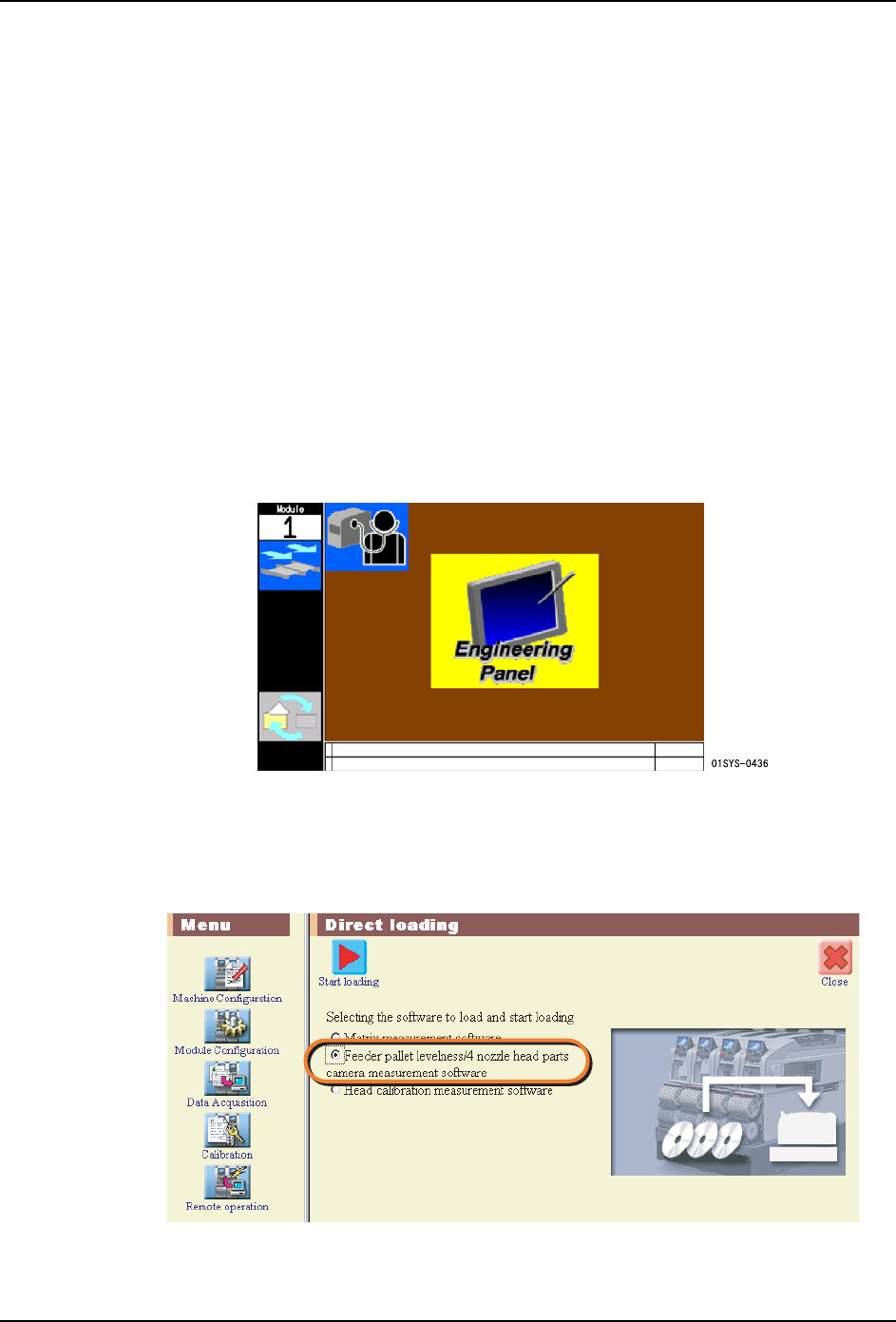

5. 请确认画面上所显示的示意图从沙漏变成了 Engineering Panel。
6. 从辅助软件的机器辅助软件的部分中选择对象模组，点击 [ 远程操作 ]。
7. 点击[直接加载]。
8. 请选择 [ 料站倾斜 / 4 吸嘴工作头用元件相机测定软件 ]。
