QD142-09 6. 手动模式指令
NXT II 系统手册 337
6.7 工作头调整指令
在 GL 工作头运用时的生产准备和使用供料器型清扫刷单元或吸嘴置放台型清扫刷单元进行
工作头清扫时使用。选择该指令按下 OK 按钮后，就会显示以下 5 个的作业选择画面。请使
用箭头键选择想要执行的指令。
·除气
·点胶针修正量测定
·胶着剂涂敷状态确认
·工作头吸嘴清扫
·清扫全部吸嘴
6.7.1 显示菜单画面
1. 在开始等待状态下按下 MANUAL 按钮，显示手动指令。
2. 请使用箭头键选择工作头调整示意图，按下 OK 按钮。
3. 显示工作头调整菜单画面。请选择要执行的指令，按下 OK 按钮。
6. 手动模式指令 QD142-09
338 NXT II 系统手册
6.7.2 除气
该指令使用在安装了 GL 工作头的模组上。执行该指令，除去充填了胶着剂的注胶筒顶端的
气泡。
详细的操作方法，请参照 [GL 工作头使用说明书 ]。
6.7.3 点胶针修正量测定
该指令使用在安装了 GL 工作头的模组上。执行该指令，测定点胶针的旋转轴。测定时，生
产 Job 中必须设定了胶着剂检查顺序。
详细的操作方法，请参照 [GL 工作头使用说明书 ]。
6.7.4 胶着剂涂敷状态确认
QD142-09 6. 手动模式指令
NXT II 系统手册 339
该指令使用在安装了 GL 工作头的模组上。执行该指令，测定涂敷在胶着剂检查单元上的胶
着剂的面积。测定时，生产 Job 中必须设定了胶着剂检查顺序。
详细的操作方法，请参照 [GL 工作头使用说明书 ]。

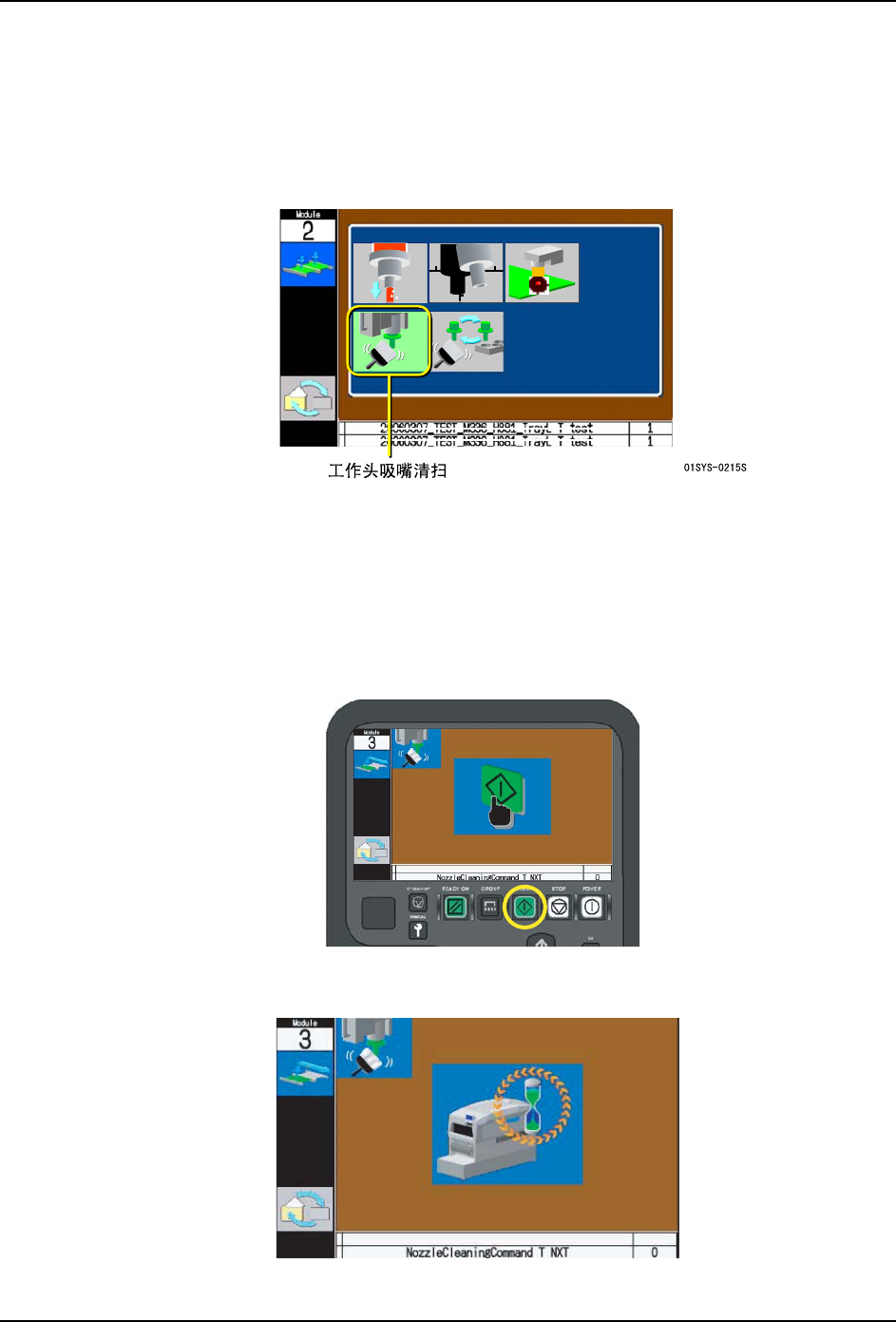

6.7.5 工作头的吸嘴清扫
该指令使用在安装了供料器型刷洗单元或吸嘴置放台型刷洗单元的模组上。执行该指令后，
清扫被安装在工作头上的吸嘴和热补正定位点。
详细的操作方法请参照供料器型刷洗单元使用说明书。
操作步骤
1. 请按下箭头键，选择工作头吸嘴清扫示意图，按下 OK 按钮。
2. 请按下 START 按钮，开始清扫。
备注 )在执行指令的这段时间，显示机器动作中的示意图。当完成指令后，就会返回到工作
头调整指令的菜单画面。
01NST-0245
