QD142-09 2. 各部分的名称和功能 NXT II 系统手册 21 2. 各部分的名称和功能 2.1 模组本体 2.1.1 M3-2 模组 2.1.2 M6-2 模组
1. 安全指南 QD142-09
20 NXT II 系统手册
MEMO:
QD142-09 2. 各部分的名称和功能
NXT II 系统手册 21
2. 各部分的名称和功能

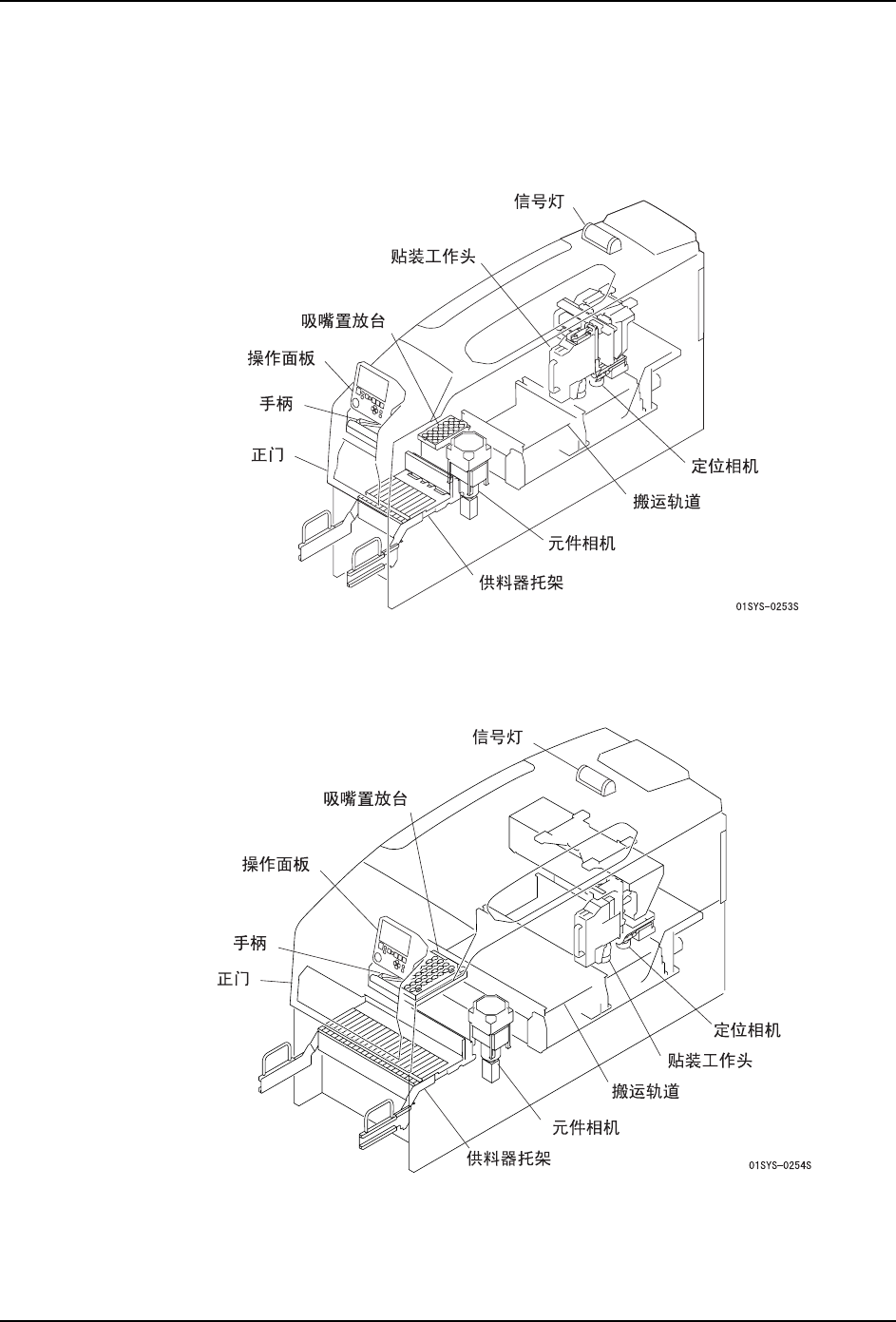

2.1 模组本体
2.1.1 M3-2 模组
2.1.2 M6-2 模组
2. 各部分的名称和功能 QD142-09
22 NXT II 系统手册
2.2 操作面板
2.2.1 操作按钮
1. STANDBY ∶显示向模组供应电源的状态。
2. POWER ∶使模组处于唤醒状态，通过持续按下使模组处于睡眠状态。
3. STOP ∶以电路板为单位停止生产动作。
4. START ∶开始生产。
5. READY ON ∶解除模组的错误状态。
6. GROUP ∶同时操作几台模组。
7. CYCLE STOP ∶以动作周期停止机器。
8. MANUAL ∶进行手动模式和自动指示模式的切换。
9. 箭头键：移动操作画面上的光标 ( 焦点 )。
10.OK ∶进行所选择模组的操作确认以及执行。
11.CANCEL ∶取消操作。
12.MONITOR ∶进行影像处理监视器与运转画面显示的切换。
13.EMERGENCY ∶切断模组的 200V 电源，停止运转。
