4.8.6 指定料盘元件的吸取开始点
在将料盘元件安装到料盘单元 -LTC 中的时候，通过在操作画面或 KIT Handy 上进行设定，
能够指定料盘元件的吸取开始点。
虽然操作辅助软件也可以指定吸取点，但是，与机器上指定一起使用时，此后进行的操作为
有效。另外，料盘验证功能 ON 时，请通过 KIT Handy 来指定。

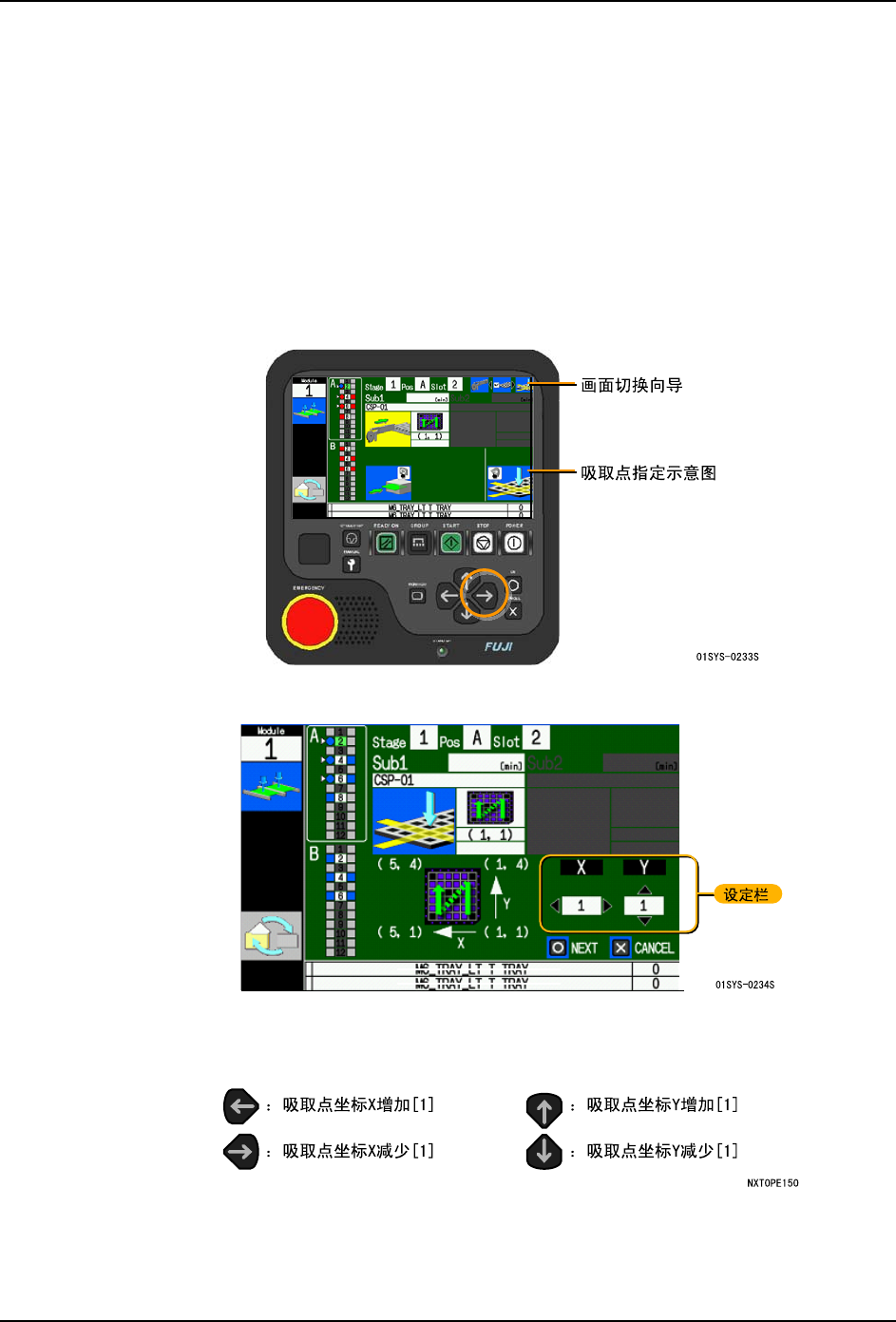

机器上的指定
机器上指定吸取点就是进行从料盘更换向导画面转换到吸取点指定画面。
1. 请在显示料盘更换向导画面的状态下，按下箭头键 （向右）。
2. 显示吸取点指定画面。请设定吸取点的 X、Y。通过按下箭头键，X、Y 的数值会变化。
· 设定栏的 X、Y 的初始值为现状的吸取点。
· 画面左面的数字 （5，4）等为 X、Y 上各自的凹槽。
QD142-09 4. 生产
NXT II 系统手册 99
3. 设定结束后，请按下 OK 按钮。
· 如果在副料槽 2 上安装着料盘，那么，副料槽 2 的吸取点指定画面被显示。
· 如果没有副料槽 2 或者副料槽 2 已设定结束，则返回到料盘更换画面。
备注 )按下 CANCEL 按钮后设定就会被取消。
通过 KIT Handy 进行指定
请在 KIT Handy 上进行以下的操作。
1. 请使用 KIT Handy 读取要安装的料盘的条形码。
2. 请输入最初进行吸取的元件的 X，Y 坐标。
备注 )时，输入料盘以外或者不存在的元件的坐标，料盘元件的吸取点指定无效，通过对话
框显示出无效的通知。
3. 请点击 OK 按钮。
即使是相同的料盘，根据供应方向，进行指定的数值也会不同。
4. 生产 QD142-09
100 NXT II 系统手册
4.9 向料盘单元 -L 补充料盘元件
向料盘单元 -L 补充料盘的方法大致分为 3 种。
·料盘单元 -L 暂时停止供应 （Verify ON）
·向料尽的料盘箱补充料盘元件 （Verify OFF）
·料盘单元 -L 无停止供应
无论什么情况，请根据操作画面的元件补充向导画面补充料盘元件。
4.9.1 向导画面和补充步骤 （Verify ON 时）
请确认元件补充向导画面。
