8. NXT-2 软件工具 QD142-09
406 NXT II 系统手册
参照模组 / 工作头 / 相机的版本等

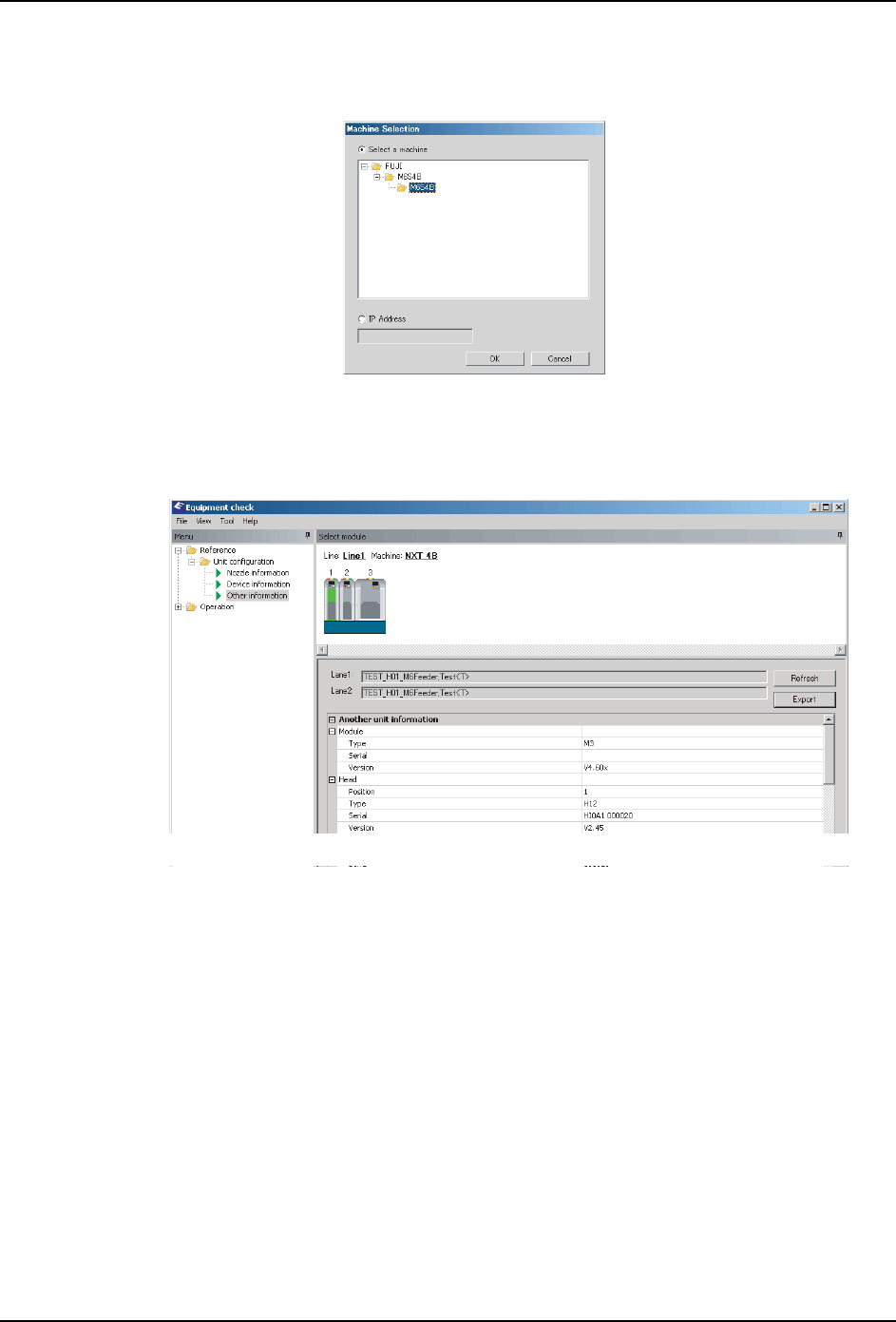

1. 首先，在 [ 机器选择对话框 ] 内选择对象机器。
2. 请从 [ 模组选择 ] 框内选择要操作的模组。
3. 请从 [ 菜单 ] 框内选择 [ 单元信息 ]-[ 其他信息 ]。[Other unit Information] 被显
示。
a. 此处能够参照以下的信息。
·模组信息：单元种类、序列号、版本
·工作头信息：位置、单元种类、序列号、版本
·搬运轨道信息：单元种类、序列号、BANK、I/F 电路板版本
·相机信息：单元种类、序列号、版本
·加压力校正台的信息：版本、校正值、过滤器频率
01SYS-0347E
01SYS-0350E
QD142-09 8. NXT-2 软件工具
NXT II 系统手册 407
更新单元配置信息
需要将显示中的单元配置画面更新成最新的信息的时候，请进行以下的操作。
1. 请从 [ 模组选择 ] 框内选择要操作的模组。
2. 请单击[模组选择]按钮。所选择的模组的[料站信息]、[吸嘴信息]和[其他信息]
全部被更新。
将单元配置信息输出到文本文件中
能够将所参照的单元配置信息作为文本文件进行输出。请进行以下的操作。
1. 请从 [ 模组选择 ] 框内选择要操作的模组。
2. 请单击 [ 输出 ] 按钮，并指定保存位置。所选择的模组的各信息作为文本文件被保存。
01SYS-0351E
01SYS-0352E
8. NXT-2 软件工具 QD142-09
408 NXT II 系统手册
8.10 MEdit
使用该软件能够进行 Job 数据的基本编辑操作和电路板 / 拼板跳过定位点的测试。另外，使
用该软件也能够取得机器上的 Job。数据编辑后，将变更反映到总目录中并向机器重新传送
编辑数据。
注意 )使用 Fuji Flexa 编辑生产中的 Job，并直接通过 MEdit 进行反映时，就会在运转时有
可能引起误贴装或未贴装。
有关 MEdit 的详细说明，请参照 [NXT II 编程手册 ][5. 编辑机器内 Job（MEdit 的使用）]。
