5. 换线 QD142-09 264 NXT II 系统手册 5.8.2 料盘的安装步骤 （Verify ON 时） 请确认料盘安装向导。 1. 打开料盘单元 -LTC 的正面门。正面门有上层和下 层 2 扇。请打开要补充料盘的一扇门。 2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的 料槽，LED 闪烁着。 3. 请拿住捏手，抬起托架挡块。 4. 从要补充的料槽上取出料盘托架。
QD142-09 5. 换线
NXT II 系统手册 263
5.8 料盘的安装 （料盘单元 -LTC）

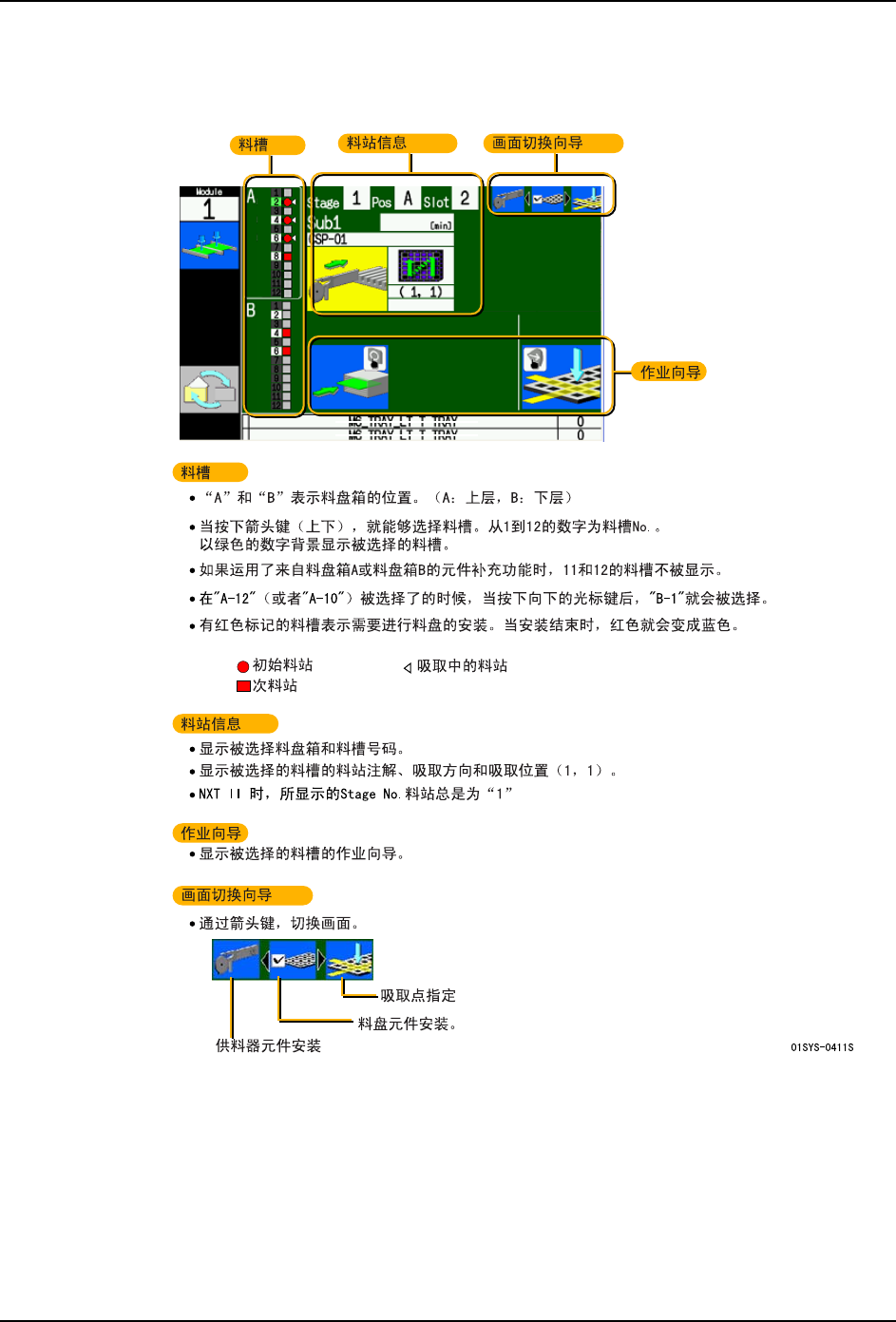

5.8.1 料盘安装向导画面
5. 换线 QD142-09
264 NXT II 系统手册
5.8.2 料盘的安装步骤 （Verify ON 时）
请确认料盘安装向导。
1. 打开料盘单元 -LTC 的正面门。正面门有上层和下层 2 扇。请打开要补充料盘的一扇门。
2. 请确认要补充的料槽。需要补充的料槽的 LED 亮灯着。另外，对于向导画面上所选择的
料槽，LED 闪烁着。
3. 请拿住捏手，抬起托架挡块。
4. 从要补充的料槽上取出料盘托架。
QD142-09 5. 换线
NXT II 系统手册 265
5. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。
a. 在 KIT Handy 画面或 KIT Manager 画面上选择要补充的料槽。
b. 使用 KIT Handy 或手持式扫描器扫描元件条形码或 DID。如果运用了带位置检查的料
盘验证时，请扫描 FIDL （托架）和 DID （料盘）。
备注 )于料盘的验证检查，请参照 [Fujitrax Verifier 用户手册 ] 的 [5. 料盘元件的验证 ]。
6. 如果需要指定料盘元件的吸取开始点时，请在这里设定。请参照 "4.8.6 指定料盘元件的
吸取开始点 "。
7. 将料盘安装到料盘托架上。
8. 将料盘托架安装到对象料槽上。
注意 )将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
备注 )想要改变料槽的顺序时，请通过操作面板的箭头键（上下）变更料槽，然后安装料盘。
9. 如果有其他料槽的料盘更换的向导，请重复上述 4. 项～ 8. 项。
