肘部关节，用于UR10e/UR16e – 124031
编号
数量
描述
零件号
页码
1
2
尺寸3的密封圈
103700
8.1.3.密封圈套件UR10e/UR16e
– 103700，第168页
2
2
支架连接，包括尺寸1螺栓和密封
件
不适用
不适用
3
1
尺寸3耐磨环
103700
8.1.3.密封圈套件UR10e/UR16e
– 103700，第168页
4
1
肘部，尺寸3
不适用
不适用
5
1
盖子尺寸3的O型圈
103410
8.1.6.UR10e/UR16e的盖套件 – 103410
，第171页
6
1
盖子尺寸3
103410
8.1.6.UR10e/UR16e的盖套件 – 103410
，第171页
7
3
盖子尺寸3的螺钉
103410
8.1.6.UR10e/UR16e的盖套件 – 103410
，第171页
8.1.24. 上臂 – 不适用
返回至总览
如果因任何原因需要此备件，请联系您的首选经销商了解零件编号、可得性并订购。

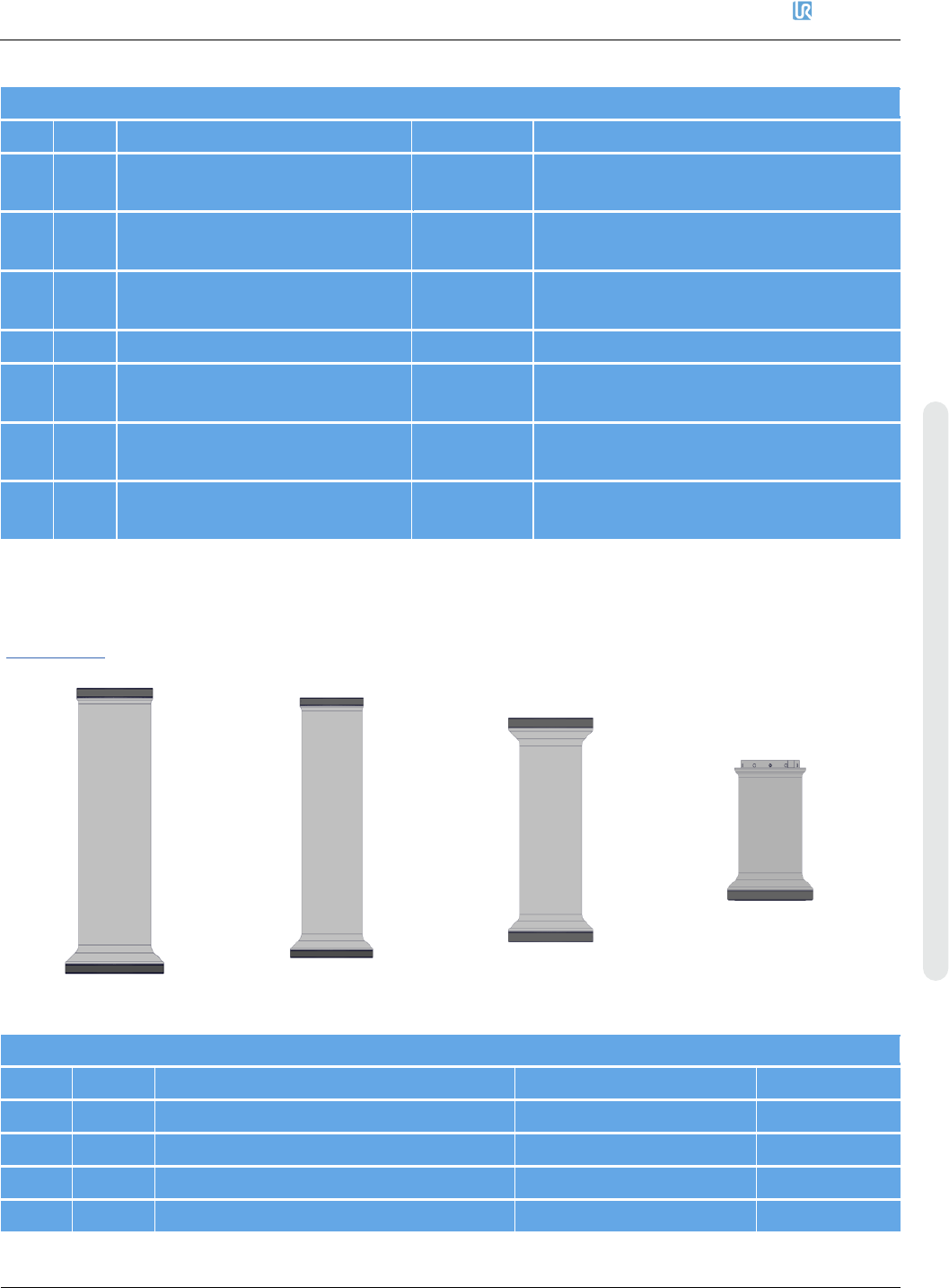

上臂总成 – 不适用
编号
数量
描述
零件号
页码
1
上臂总成UR3e
不适用
不适用
1
上臂总成UR5e
不适用
不适用
1
上臂总成UR10e
不适用
不适用
1
上臂总成UR16e
不适用
不适用
优傲机器人
8. 备件
维修手册
190
维修手册
版权 © 2009–2020 优傲机器人公司版权所有。保留所有权利。
8.1.25. 肩部关节尺寸2，用于UR3e – 124021
返回至总览
*关节尺寸2，可用于Ur3e的J0和J1。订购此备件时，请指定所需关节的位置（J0 = 底座，J1 = 肩部）
。
UR3e的肩部关节 – 124021
编号
数量
描述
零件号
页码
1
2
尺寸2的密封圈
103703
8.1.1.UR3e的密封套件 – 103703，第167页
2
2
支撑/导向环
103703
8.1.1.UR3e的密封套件 – 103703，第167页
3
1
尺寸2的耐磨环
103703
8.1.1.UR3e的密封套件 – 103703，第167页
4
1
肩部，尺寸2
不适用
不适用
5
1
盖子尺寸2的O型圈
103413
8.1.4.UR3e的盖套件 – 103413，第169页
6
1
盖子尺寸2
103413
8.1.4.UR3e的盖套件 – 103413，第169页
7
3
盖子尺寸2的螺钉
103413
8.1.4.UR3e的盖套件 – 103413，第169页
8
20
圆柱头螺钉
不适用
不适用
9
6
沉头螺钉
不适用
不适用
8.1.26. 肩部关节尺寸3，用于Ur5e – 124031
返回至总览
8. 备件
优傲机器人
维修手册
191
维修手册
版权 © 2009–2020 优傲机器人公司版权所有。保留所有权利。
*关节尺寸3，可用于Ur5e的J0、J1和J2。订购此备件时，请指定所需关节的位置（J0 = 基座，J1 = 肩
部，J2 = 肘部）。
肩部关节尺寸3，用于Ur5e – 124031
编号
数量
描述
零件号
页码
1
2
尺寸3的扁型环
103705
8.1.2.UR5e的密封套件 – 103705，第
168页
2
2
支架连接，包括尺寸3螺栓和密封件
不适用
不适用
3
1
尺寸3耐磨环
103705
8.1.2.UR5e的密封套件 – 103705，第
168页
4
1
肩部，尺寸3
不适用
不适用
5
1
盖子尺寸3的O型环
103405
8.1.5.UR5e的盖套件 – 103405，第
170页
6
1
盖子尺寸3
103405
8.1.5.UR5e的盖套件 – 103405，第
170页
7
4
盖子尺寸3的螺钉
103405
8.1.5.UR5e的盖套件 – 103405，第
170页
8.1.27. 肩部关节尺寸4，用于UR10e/UR16e - 124041
返回至总览
