4. 维修和更换零件
优傲机器人
维修手册
31
维修手册
版权 © 2009–2020 优傲机器人公司版权所有。保留所有权利。

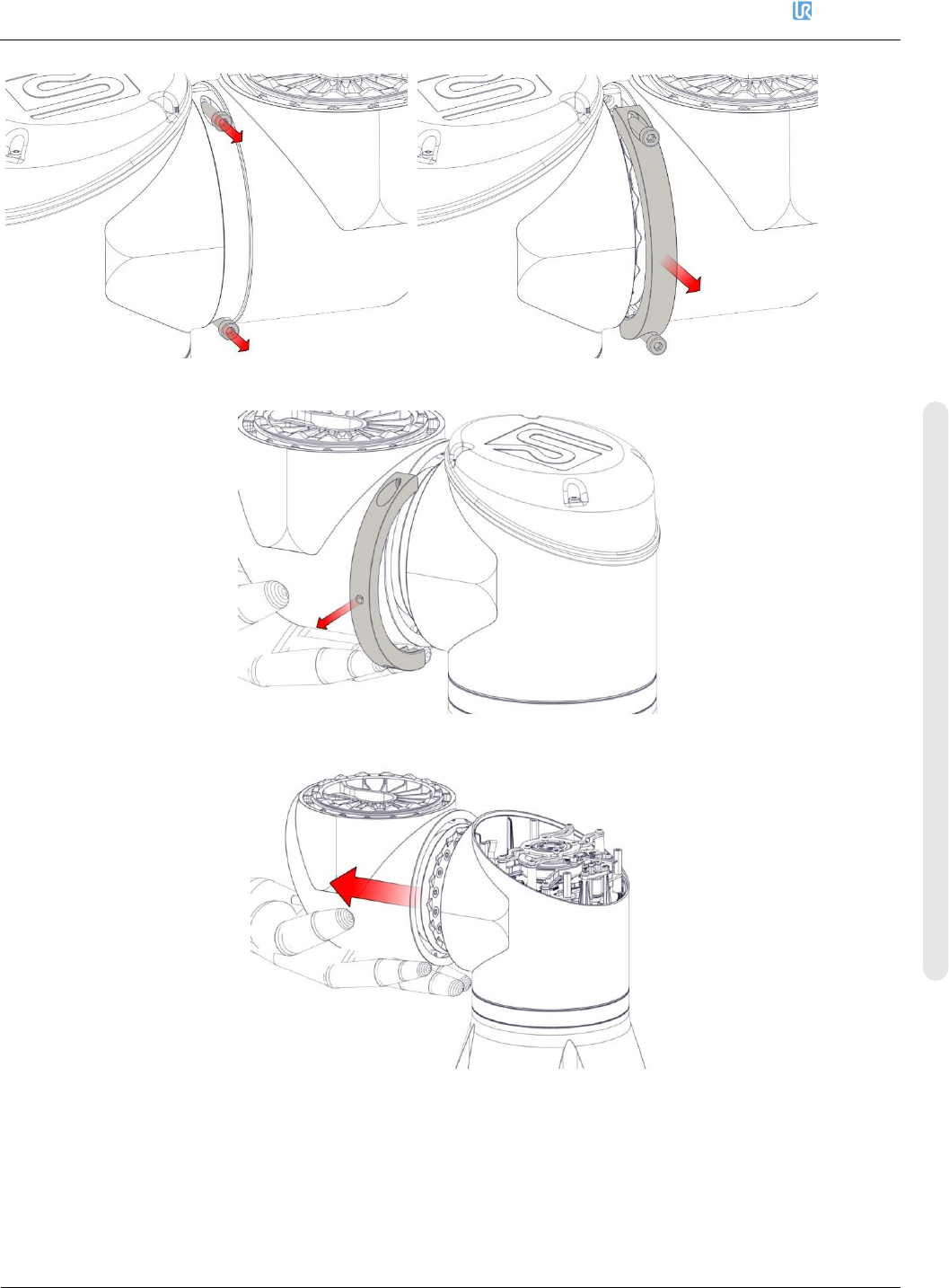

5. 拆除支架的另一侧时，要用东西支撑关节。
6. 关节现已松动，可以拆除。也要记得拔出电线。
组装支架连接
组装与拆卸的顺序相反。但是，在开始组装之前，还有几点需要注意。
优傲机器人
4. 维修和更换零件
维修手册
32
维修手册
版权 © 2009–2020 优傲机器人公司版权所有。保留所有权利。
注意
始终要更换新的黑色柔性扁型环，以保持 IP 等级。
如果支架上的泡沫密封剂损坏，请予以更换，以保持 IP 等级。
如果出现大面积磨损或损坏，请更换耐磨环。
点必须对齐，否则无法进行连接。
小心
关节应在垂直位置组装，以确保关节之间的正确接合。
确保将螺钉插入正确的支架。
仅适用于一侧带有圆形标记的早期版本支架。
4. 维修和更换零件
优傲机器人
维修手册
33
维修手册
版权 © 2009–2020 优傲机器人公司版权所有。保留所有权利。
拧紧支架时，必须分步骤进行。不要超过建议的扭矩：
⚫ 第 1 步：拧紧一侧，使间隙为 1.0mm 至 1.5mm。
⚫ 第 2 步：用 5.0
Nm 的扭矩完全拧紧另一侧
⚫ 第 3 步：用 5.0
Nm 的扭矩拧紧初始侧
⚫ 第 4 步：确保两端的间隙相同。
4.2.9. 工具法兰
工具法兰是一种螺纹连接，其拆卸方式与螺纹连接关节的拆卸方式一样。
参见
螺纹连接章节
电源插头和通信插头在同一个插头里。
