4. 维修和更换零件优傲机器人维修手册 29 维修手册版权 © 2009 – 2020 优傲机器人公司版权所有。保留所有权利。 1. 根据标记（在下图中，用红色箭头表示）确定关节的方向，并将两个关节轻轻地推到一起。 2. 根据下图示例，插入六角沉头螺钉，并拧紧。不要超过建议的扭矩。示例： 1 、 2 、 3 3. 根据下图示例，插入六角螺钉，并拧紧。不要超过建议的扭矩。示例： 1A 、 1B 、 2A 、 …

优傲机器人

4. 维修和更换零件

维修手册

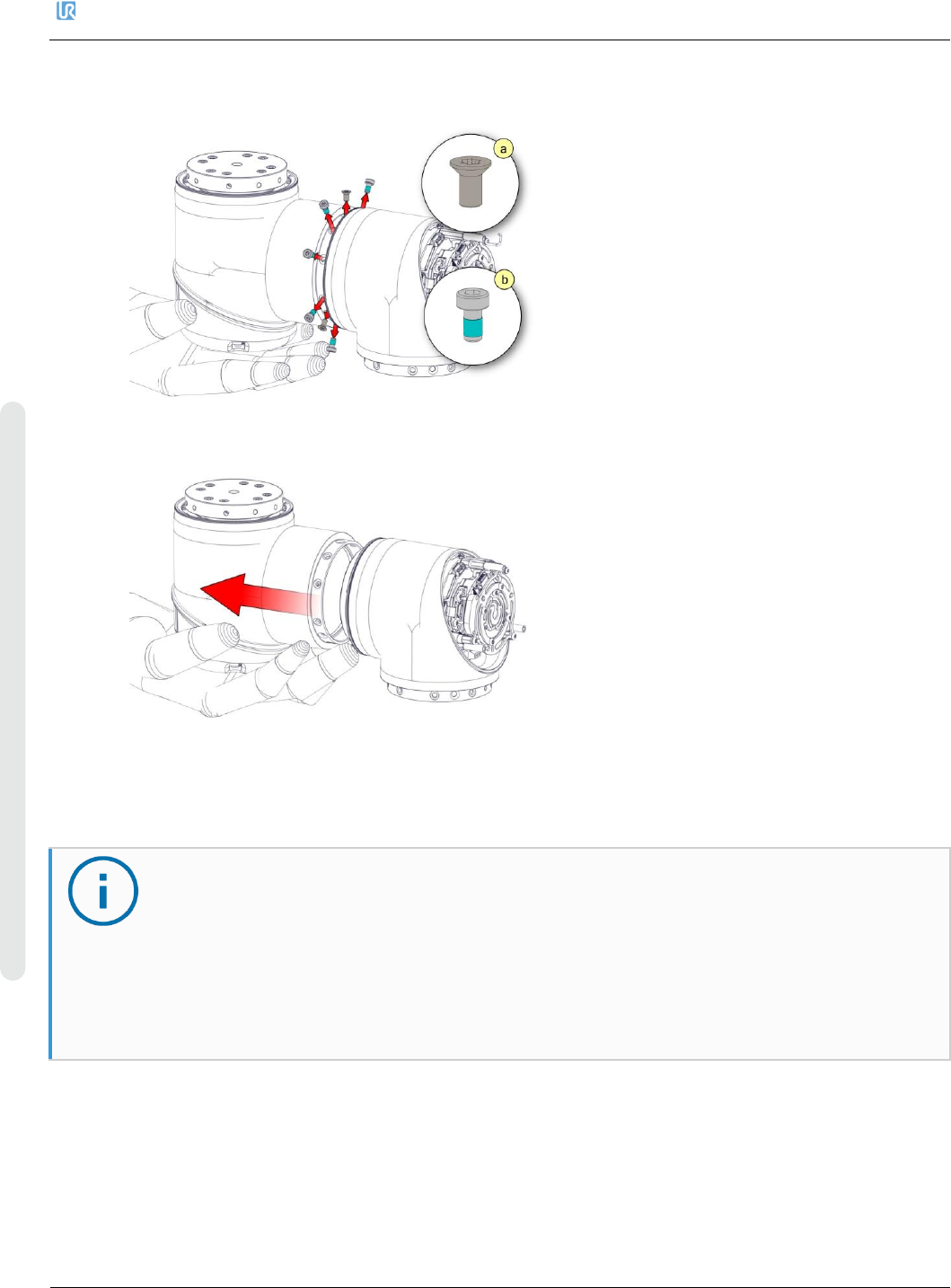

5. 首先要拆除沉头螺钉（a），然后拆下剩余的（b）螺钉。

6. 关节现已松动，可以拆除。记得拔出电线。

组装螺纹连接关节

组装与拆卸的顺序相反。但是，在开始组装之前，还有几点需要注意。

注意

组装关节之前，使用滚压丝锥或成型丝锥（M4用于尺寸2，其余用 M3），去除螺纹孔中残

留的乐泰胶，以便正确拧紧新螺钉。

尽可能使用新的预涂膜螺钉。如果必须使用旧螺钉组装，则要在组装前仔细清洁螺钉，并在

螺纹上涂抹Loctite 243。

始终要更换新的黑色柔性扁型环，以保持 IP 等级。

如果出现大面积磨损或损坏，请更换耐磨环

4. 维修和更换零件

优傲机器人

维修手册

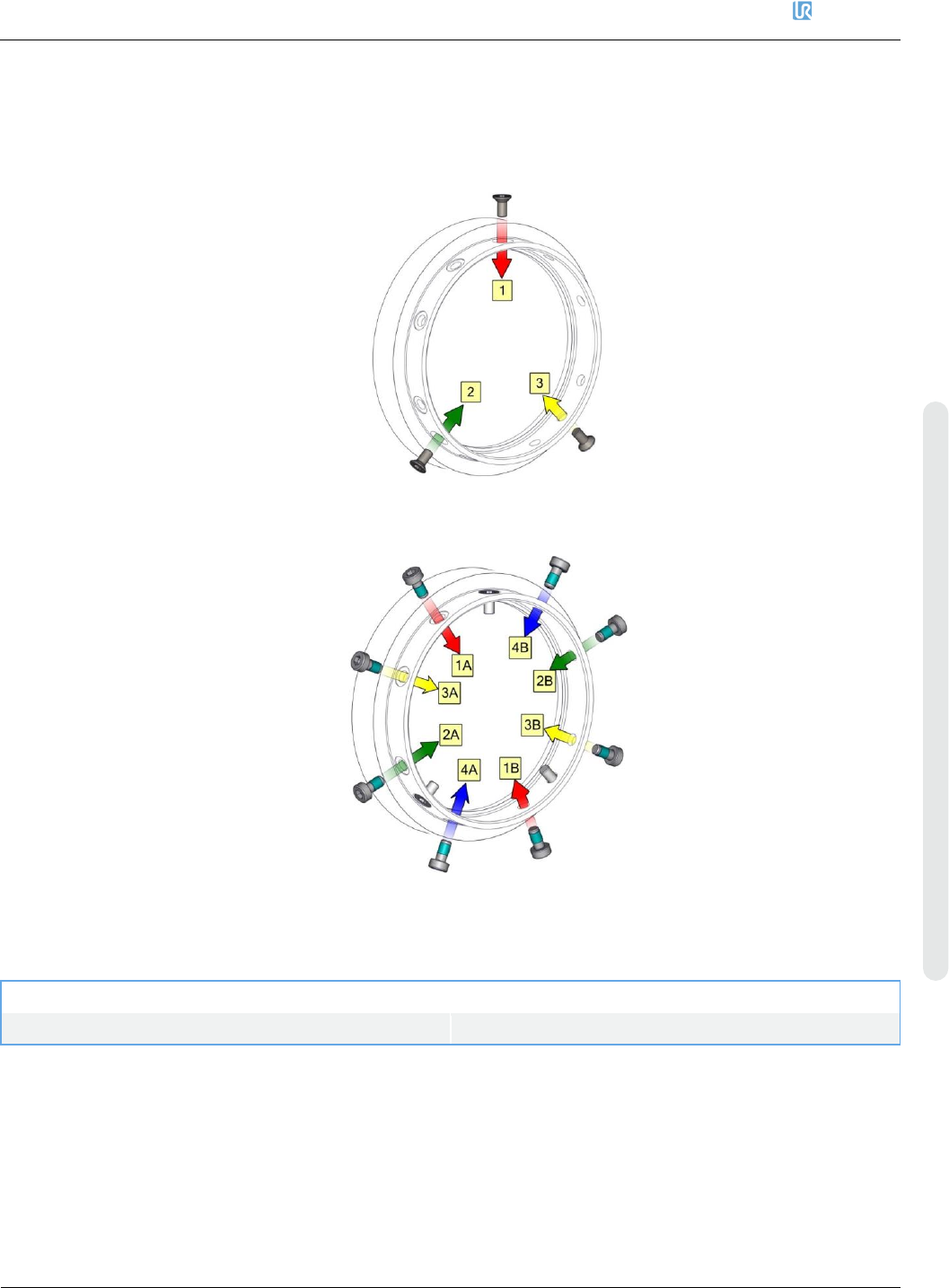

1. 根据标记（在下图中，用红色箭头表示）确定关节的方向，并将两个关节轻轻地推到一起。

2. 根据下图示例，插入六角沉头螺钉，并拧紧。不要超过建议的扭矩。

示例：1、2、3

3. 根据下图示例，插入六角螺钉，并拧紧。不要超过建议的扭矩。

示例：1A、1B、2A、2B等。

4.2.8. 支架连接

以下两节描述拆卸和组装支架连接关节的方式。

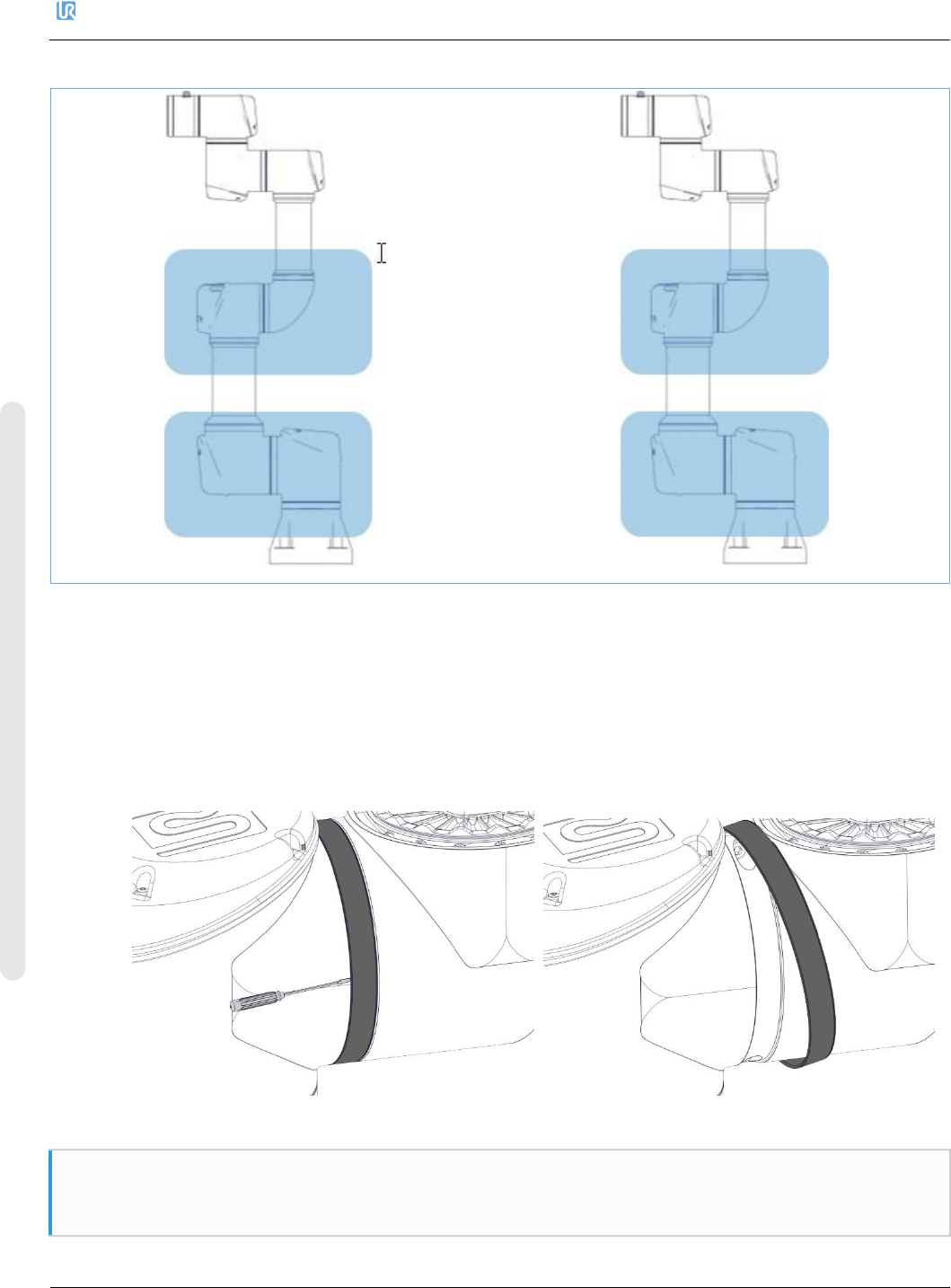

支架连接位置

UR5e

Ur10e 和 UR16e

优傲机器人

4. 维修和更换零件

维修手册

拆卸支架连接

1. 拆下蓝色盖子上的螺钉，然后按照章节

分离关节与配对关节的通用指南所述，拆下蓝色盖子。

2. 按照章节“关节上的电源和通信连接器类型”和“关节上的连接器位置”中所述，

轻轻地从端子上拆

下电源和通信电线。

3. 取下黑色扁型环。可以使用小平头螺丝刀。

4. 拆下螺钉和一侧的支架。

强制措施

拆卸支架时，如果没有支撑，关节就会脱落。
