e-Series_Service_Manual_CN.pdf - 第29页
4. 维修和更换零件 优傲 机器人 维修手册 23 维修手册 版权 © 2009 – 2020 优傲机器人公 司版权所有。保留所有权利。 尺寸 1 尺寸 2
优傲机器人
4. 维修和更换零件
维修手册
22
维修手册
版权 © 2009–2020 优傲机器人公司版权所有。保留所有权利。

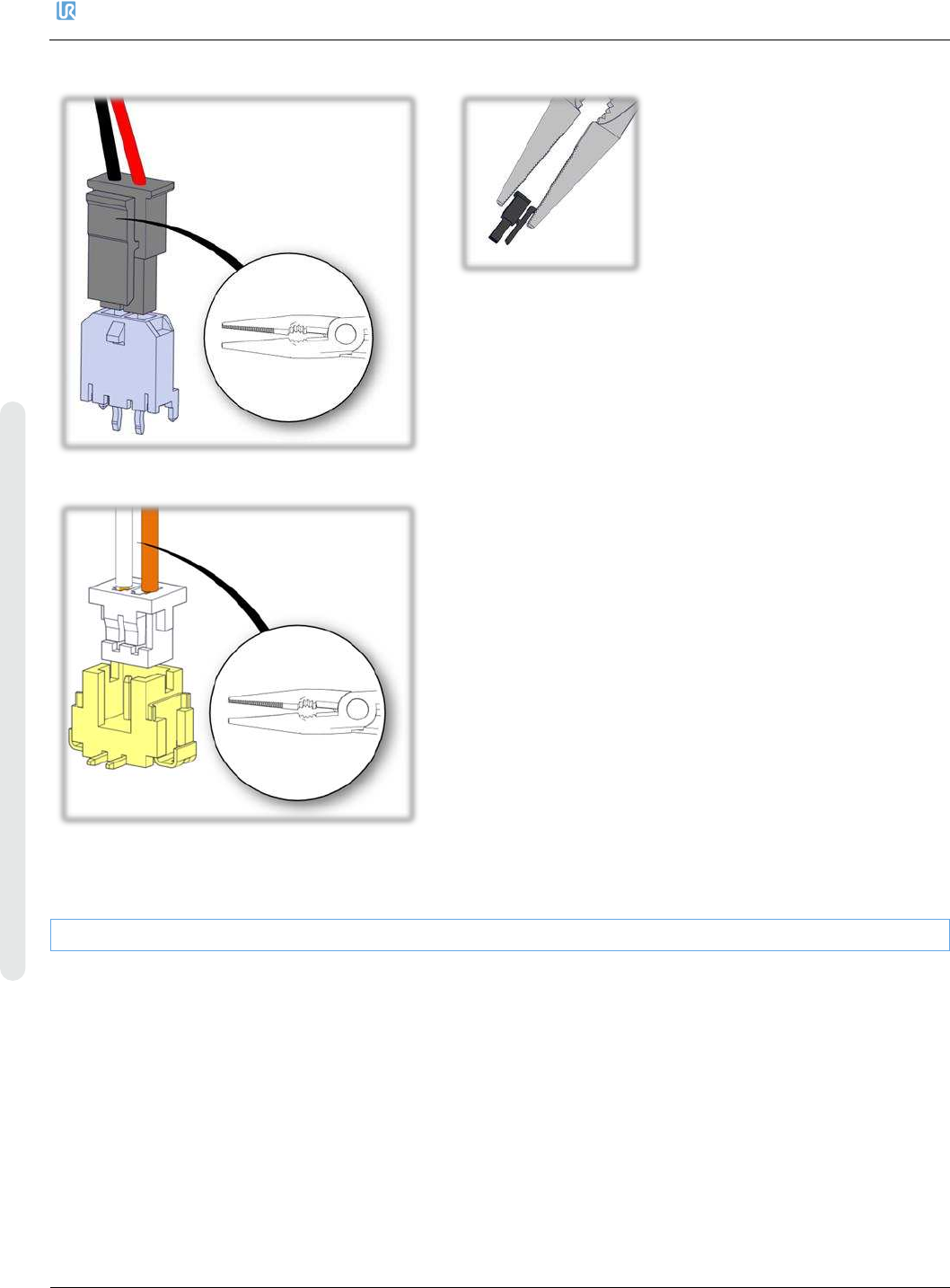

通信插头类型
这种插头有卡扣。使用平口钳或手指按下卡扣并
轻轻拔出
插头。
这种插头可以轻轻拔出电线，以此进行拆卸。

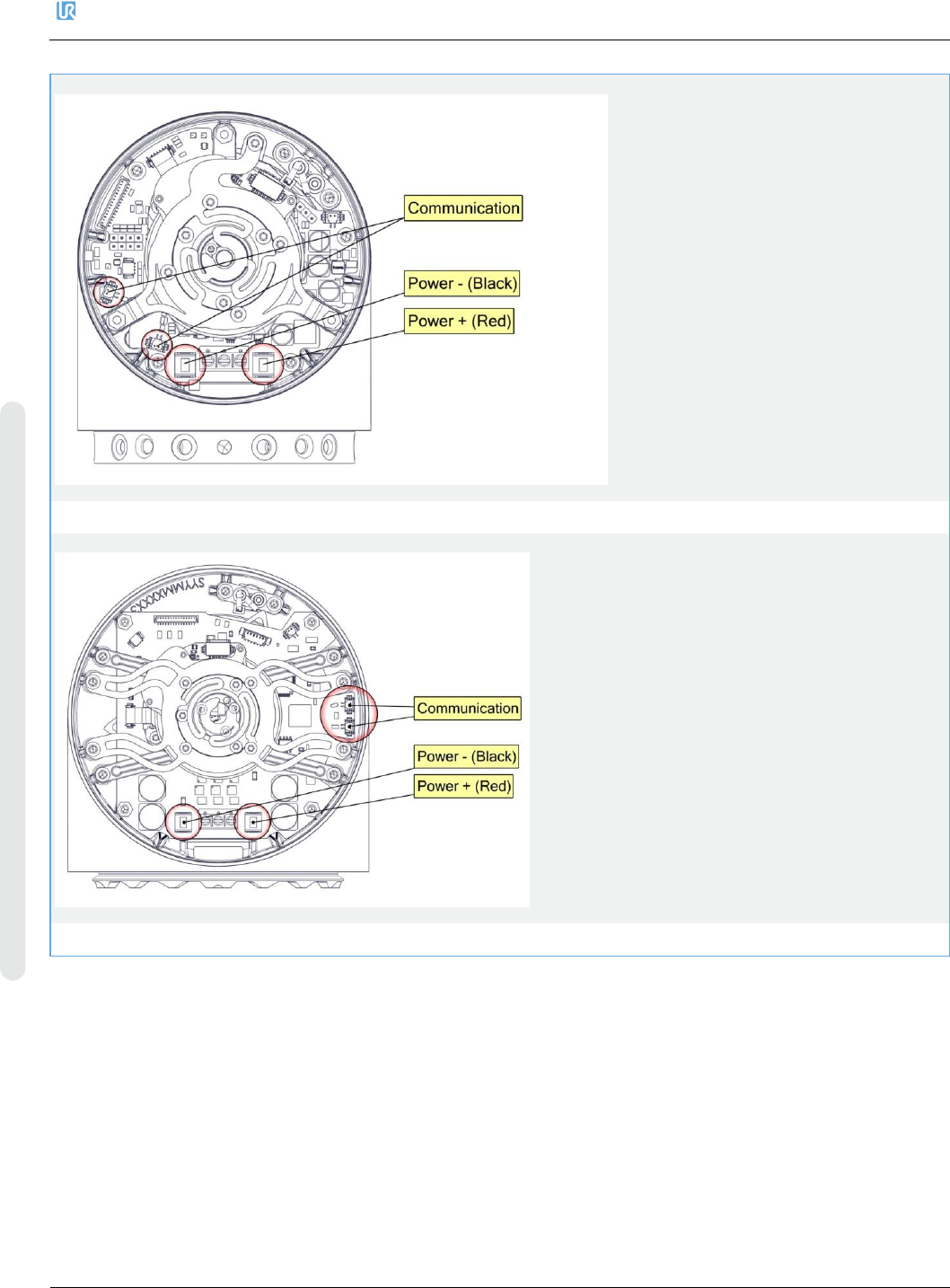

4.2.6. 关节上的连接器位置
尺寸 0
4. 维修和更换零件
优傲机器人
维修手册
23
维修手册
版权 © 2009–2020 优傲机器人公司版权所有。保留所有权利。

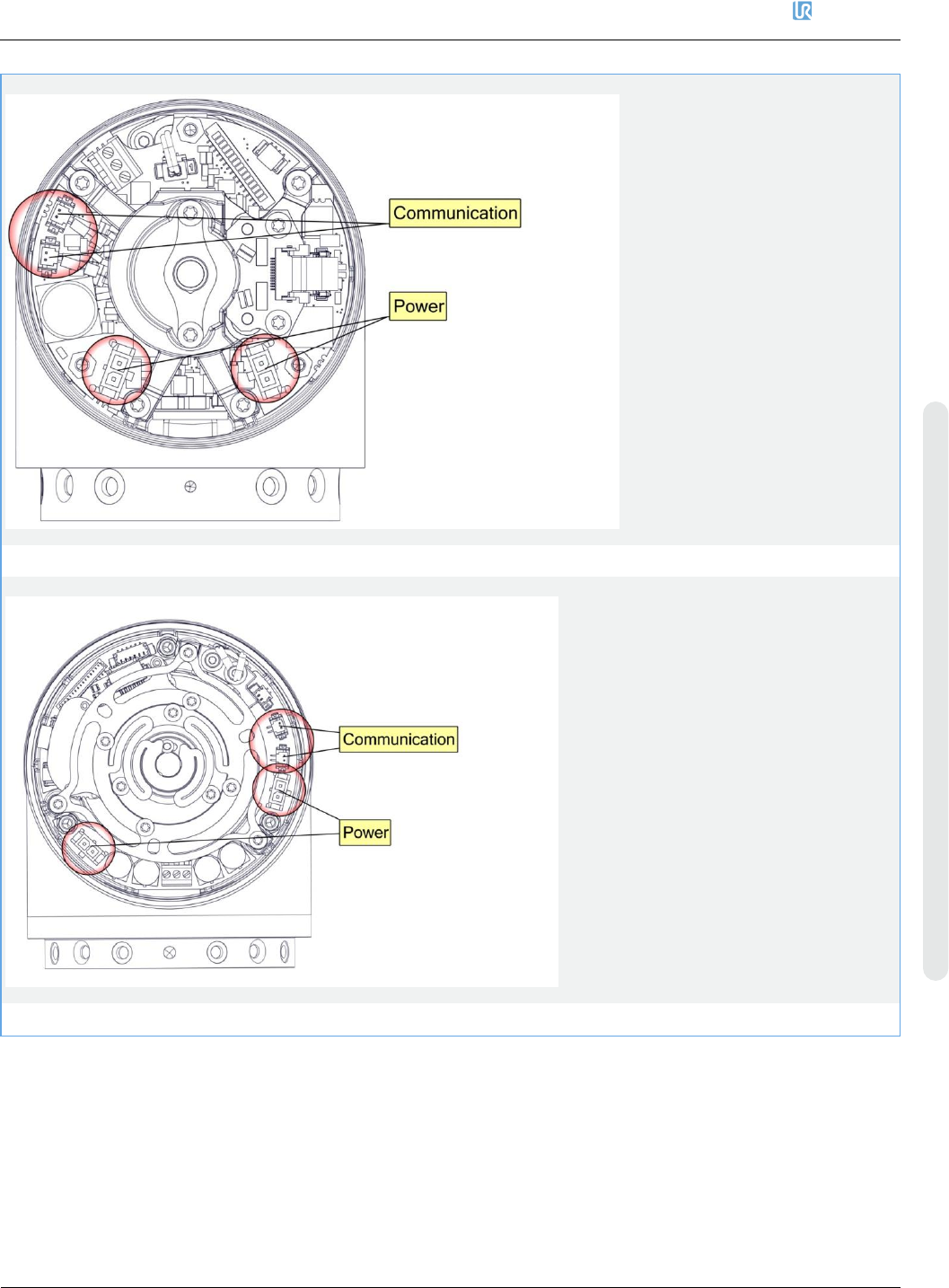

尺寸1
尺寸2
优傲机器人
4. 维修和更换零件
维修手册
24
维修手册
版权 © 2009–2020 优傲机器人公司版权所有。保留所有权利。
尺寸3
尺寸4
