优傲机器人
8. 备件
维修手册
196
维修手册
版权 © 2009–2020 优傲机器人公司版权所有。保留所有权利。
*电缆不包含在本备件中，如果需要电缆，请参见电缆选备件部分。

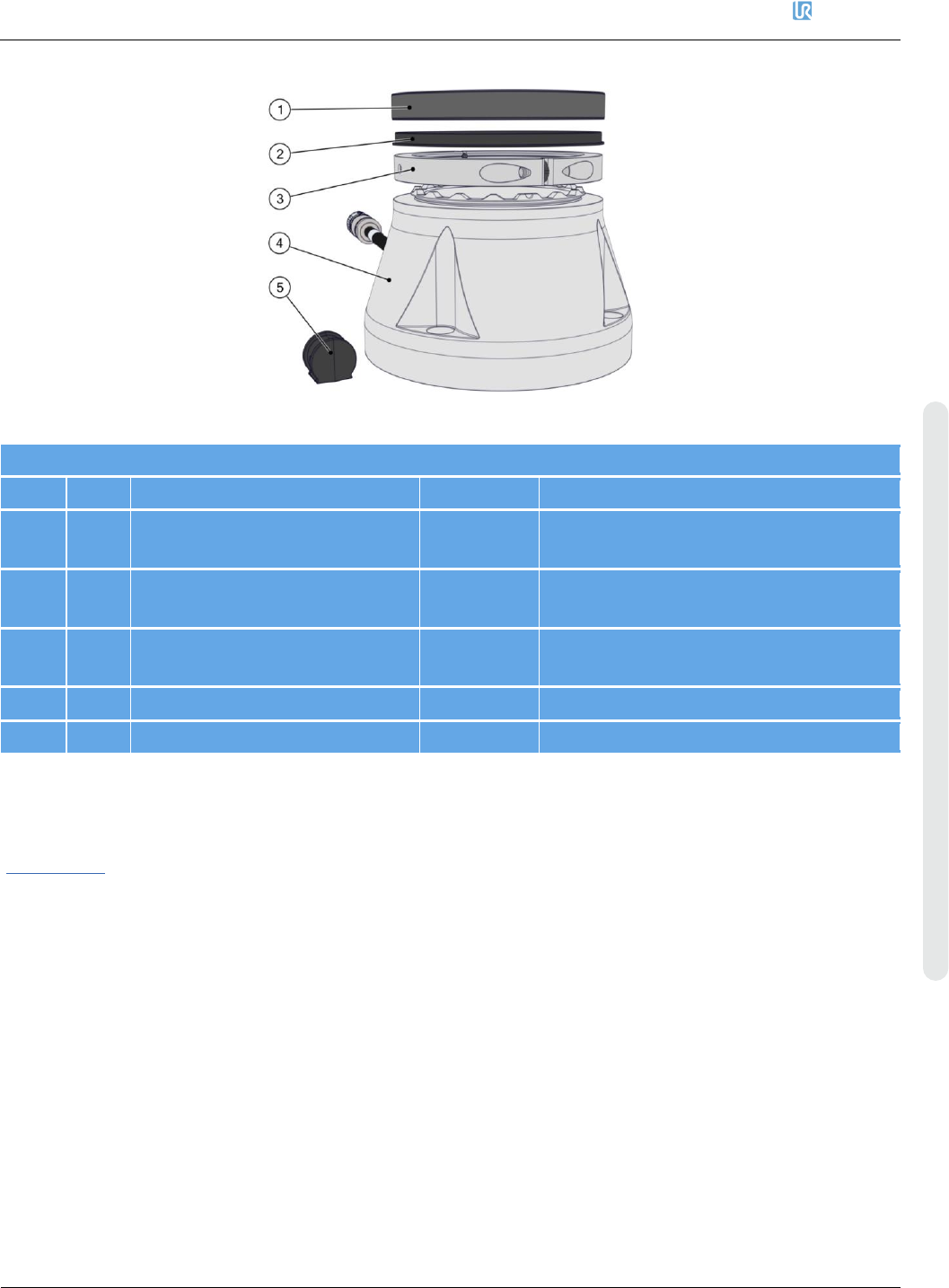

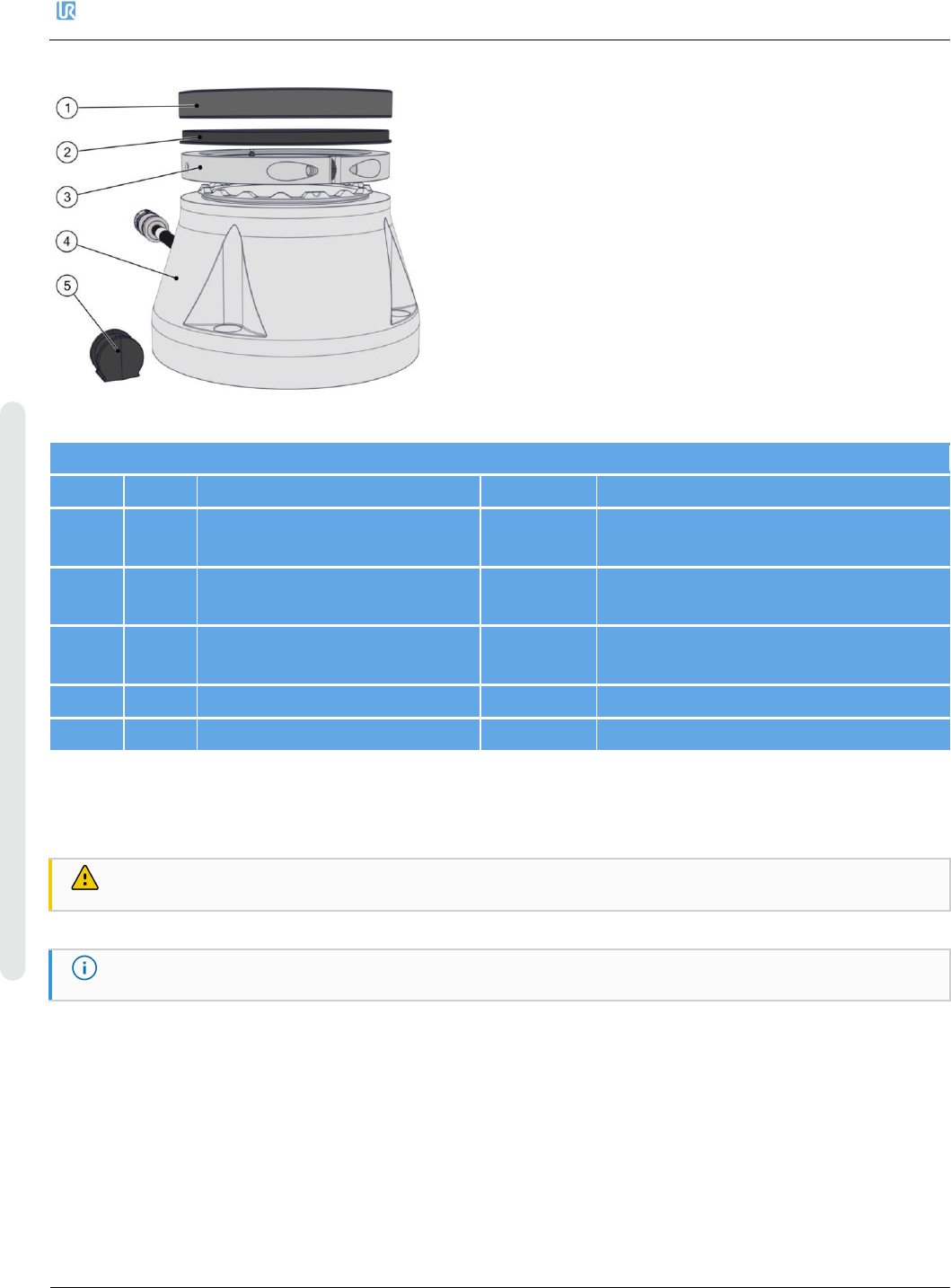

UR5e带法兰的电缆连接底座 – 123185
编号
数量
描述
零件号
页码
1
1
尺寸4的扁型环
103700
8.1.3. 密封圈套件UR10e/UR16e –
103700，第168页
2
1
尺寸4的耐磨环
103700
8.1.3. 密封圈套件UR10e/UR16e –
103700，第168页
3
1
连接支架，包括尺寸4螺栓和密封
件
不适用
不适用
4
1
底座尺寸4，不包含电缆
不适用
不适用
5
1
橡胶塞
不适用
不适用
8.1.32. UR5e带法兰的电缆连接底座 – 123185
返回至总览
8. 备件
优傲机器人
维修手册
197
维修手册
版权 © 2009–2020 优傲机器人公司版权所有。保留所有权利。
*电缆不包含在本备件中，如果需要电缆，请参见电缆选备件部分。
UR5e带法兰的电缆连接底座 – 123185
编号
数量
描述
零件号
页码
1
1
尺寸4的扁型环
103700
8.1.3. 密封圈套件UR10e/UR16e –
103700，第168页
2
1
尺寸4的耐磨环
103700
8.1.3. 密封圈套件UR10e/UR16e –
103700，第168页
3
1
连接支架，包括尺寸4螺栓和密封
件
不适用
不适用
4
1
底座尺寸4，不包含电缆
不适用
不适用
5
1
橡胶塞
不适用
不适用
8.1.33. UR10e/UR16e带法兰的电缆连接底座 – 123180
返回至总览
优傲机器人
8. 备件
维修手册
198
维修手册
版权 © 2009–2020 优傲机器人公司版权所有。保留所有权利。
*电缆不包含在本备件中，如果需要电缆，请参见电缆选备件部分。

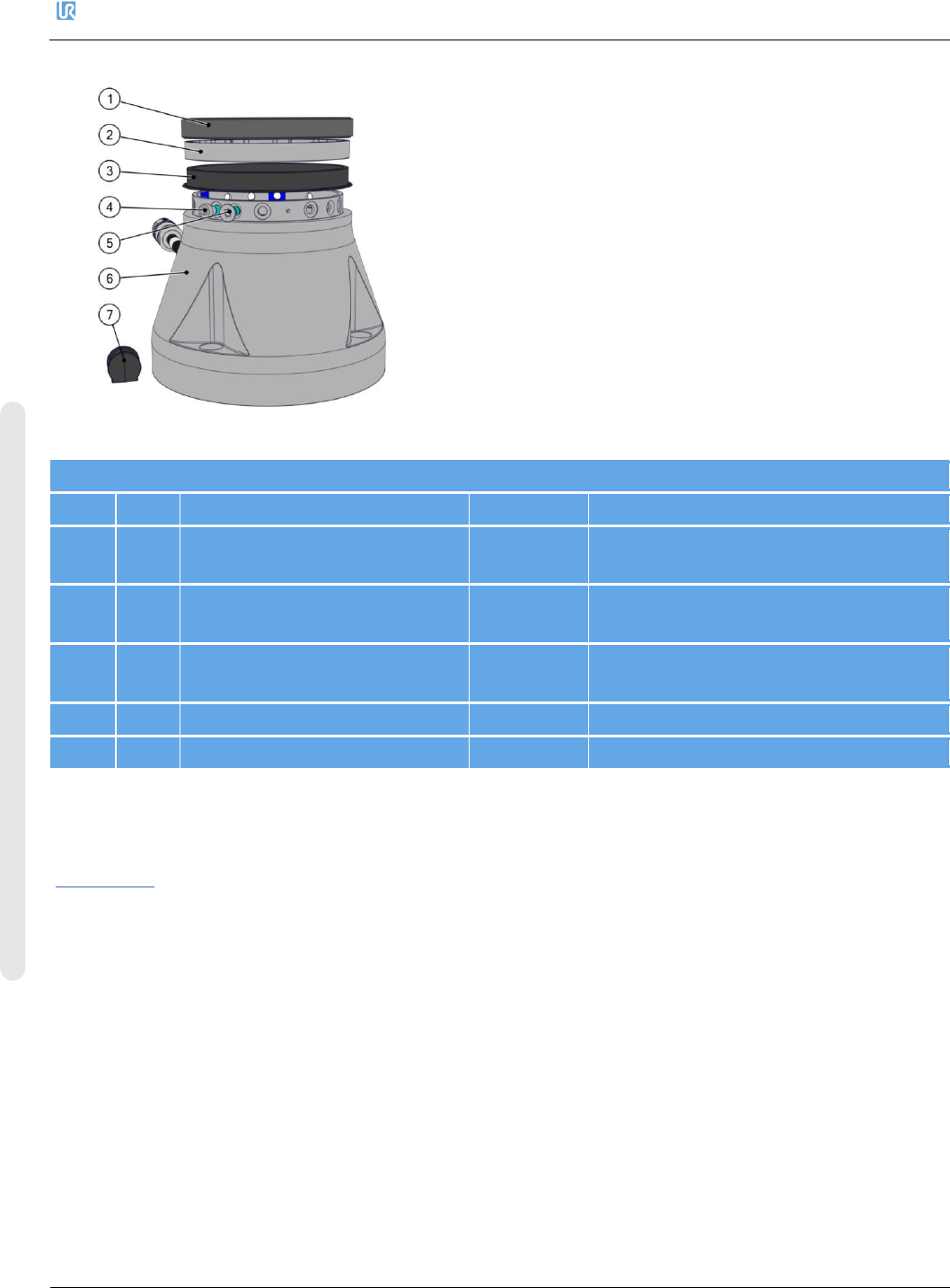

UR10e/UR16e带法兰的电缆连接底座 - 123180
编号
数量
描述
零件号
页码
1
1
尺寸4的扁型环
103700
8.1.3. 密 封 圈 套 件 UR10e/UR16e –
103700，第168页
2
1
尺寸4的耐磨环
103700
8.1.3. 密 封 圈 套 件 UR10e/UR16e –
103700，第168页
3
1
连接支架，包括尺寸4螺栓和密
封件
不适用
不适用
4
1
底座尺寸4，不包含电缆
不适用
不适用
5
1
橡胶塞
不适用
不适用
8.2. 机器人电缆
从机械臂到控制箱的最大机器人连接长度为12m。不正确的机器人连接会导致机械臂断电。
将法兰底座电缆直接连接到任何控制箱会导致设备或财产损坏。
