8. 备件
优傲机器人
维修手册
211
维修手册

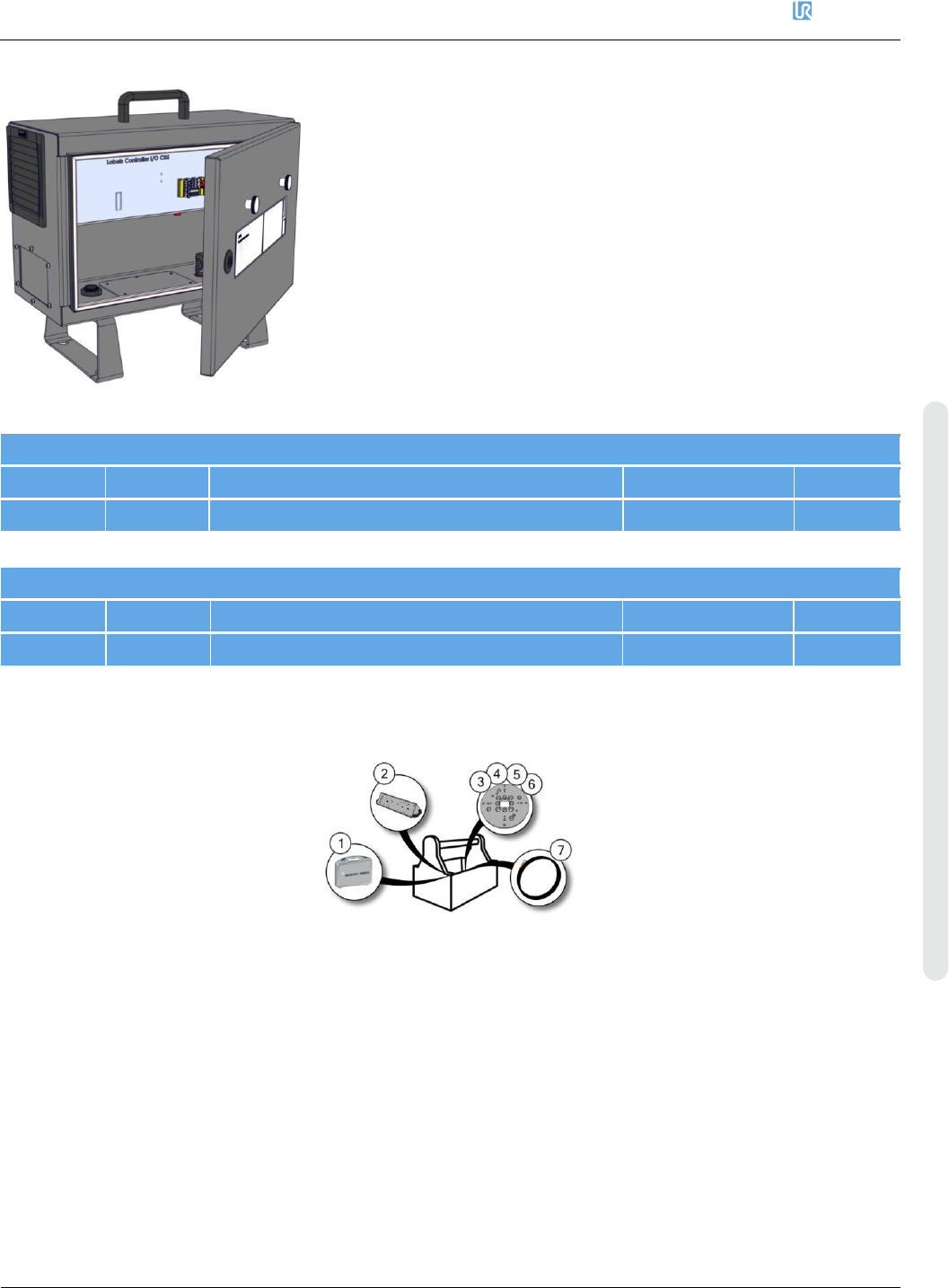

UR3e的控制箱5.2，不包括示教器 - 102403
编号
数量
描述
零件号
页码
1
1
Ur3e的控制箱，不包括示教器
102403
1
UR5e/UR10e/UR16e的控制箱5.2，不包括示教器 - 102400
编号
数量
描述
零件号
页码
1
1
UR5e/UR10e/UR16e的控制箱，不包括示教器
102400
1
8.4. 工具
点击右栏中的页码，转到该页面以查看零件详细信息。
优傲机器人
8. 备件
维修手册
212
维修手册
版权 © 2009–2020 优傲机器人公司版权所有。保留所有权利。

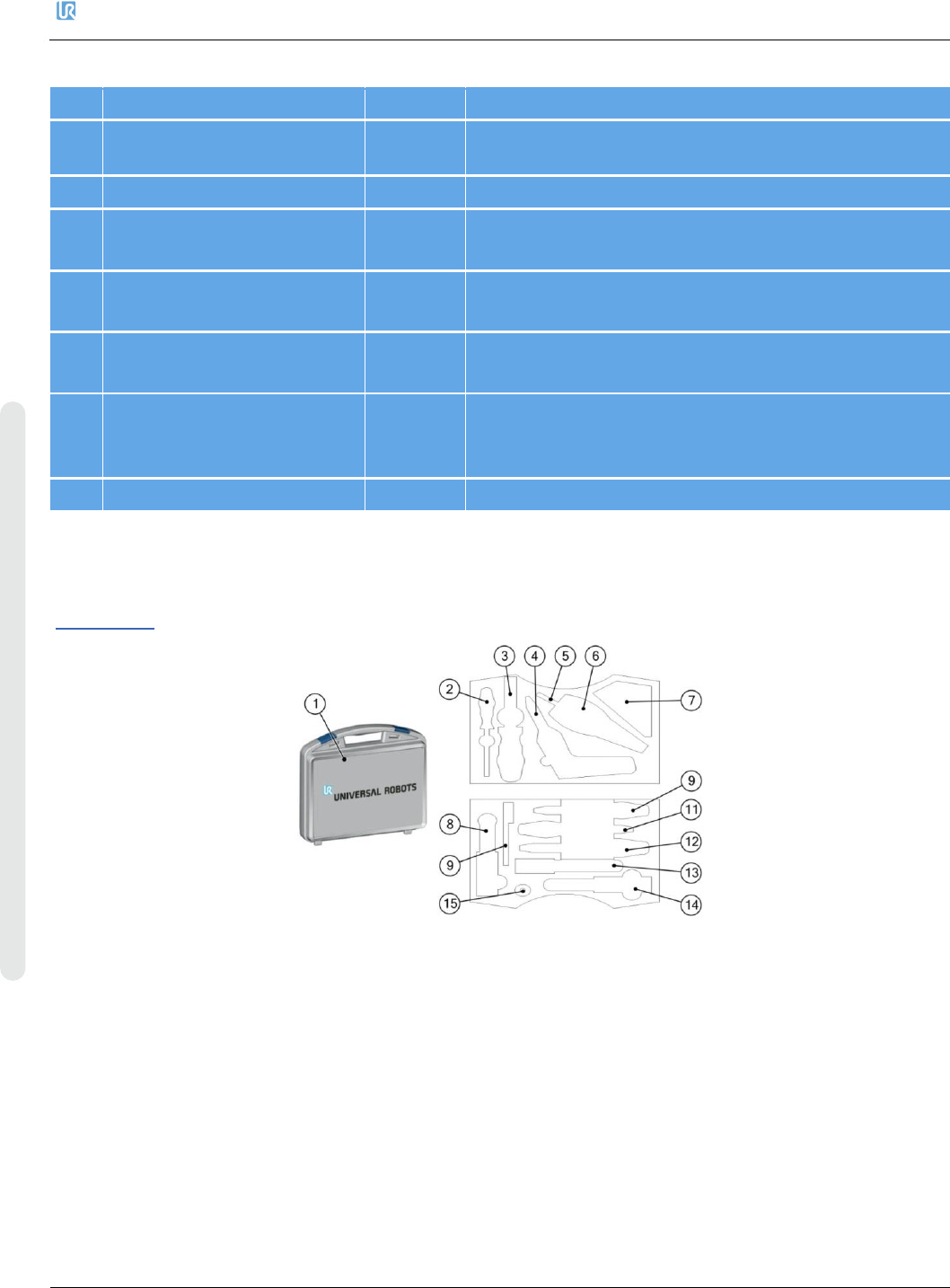

编号
描述
零件号
页码
1
维 修 工 具 -
UR3e/UR5e/UR10e/UR16e
109011
8.4.1.维修工具套件 – 109011，下文
2
全套双机械臂校准工具
185500
8.4.2.双机械臂校准工具 - 185500，在下页
3
UR5e机械臂安装板
（Item型材）
131501
8.4.3.UR5e机械臂安装板（Item型材）- 131501，第 213
页
4
UR5e机械臂安装板
（BOSCH型材）
131501
8.4.4.UR5e机械臂安装板（BOSCH型材）- 131502，
第214页
5
UR3e机械臂安装板
（Item & BOSCH型材）
131502
8.4.5.UR3e机械臂安装板 （Item & BOSCH型材）-
135103，第214页
6
UR5e/UR10e/UR16e 机械臂
安装板
（Item & BOSCH型材）
131503
8.4.6.UR5e/UR10e/UR16e 机 械 臂 安 装 板 （ Item &
BOSCH型材）- 131510，第215页
7
工具外部电缆
131510
8.4.7.工具外部电缆 - 173101，第215页
8.4.1. 维修工具套件 – 109011
返回至总览
8. 备件
优傲机器人
维修手册
213
维修手册
维修工具套件 – 109011
编号
数量
描述
零件号
页码
1
1
维修工具套件
109011
1
2
1
平头螺丝刀2.5
不适用
不适用
3
1
多钻头工具，包括钻头
109117
不适用
4
1
内六角螺丝刀4mm。– 5.0Nm，用于e系列：
109113
不适用
5
1
控制箱的10mm套筒钻头
109118
不适用
6
1
防静电尖嘴钳
109122
不适用
7
1
防静电腕带
109180
不适用
7
1
旁通电缆
不适用
不适用
8
1
六角扭矩扳手10.0mm。– 8.0Nm，用于CB系列
109107
不适用
9
1
扳手5.5mm。
109101
不适用
9
1
扳手7.0mm。
109102
不适用
9
1
扳手10.0mm。
109110
不适用
10
1
扭矩螺丝刀ESD TX8 – 0.4Nm
109114
不适用
11
1
扭矩螺丝刀ESD TX10 – 1.3Nm
109115
不适用
12
1
扭矩螺丝刀ESD TX20 – 3.0Nm
109116
不适用
13
1
六角扭矩扳手5.5mm。– 1.3Nm，用于CB系列
109105
不适用
14
1
六角扭矩扳手7.0mm。– 2.6Nm，用于CB系列
109106
不适用
15
1
用于109114的Torx TX10钻头
109120
不适用
8.4.2. 双机械臂校准工具 - 185500
返回至总览
