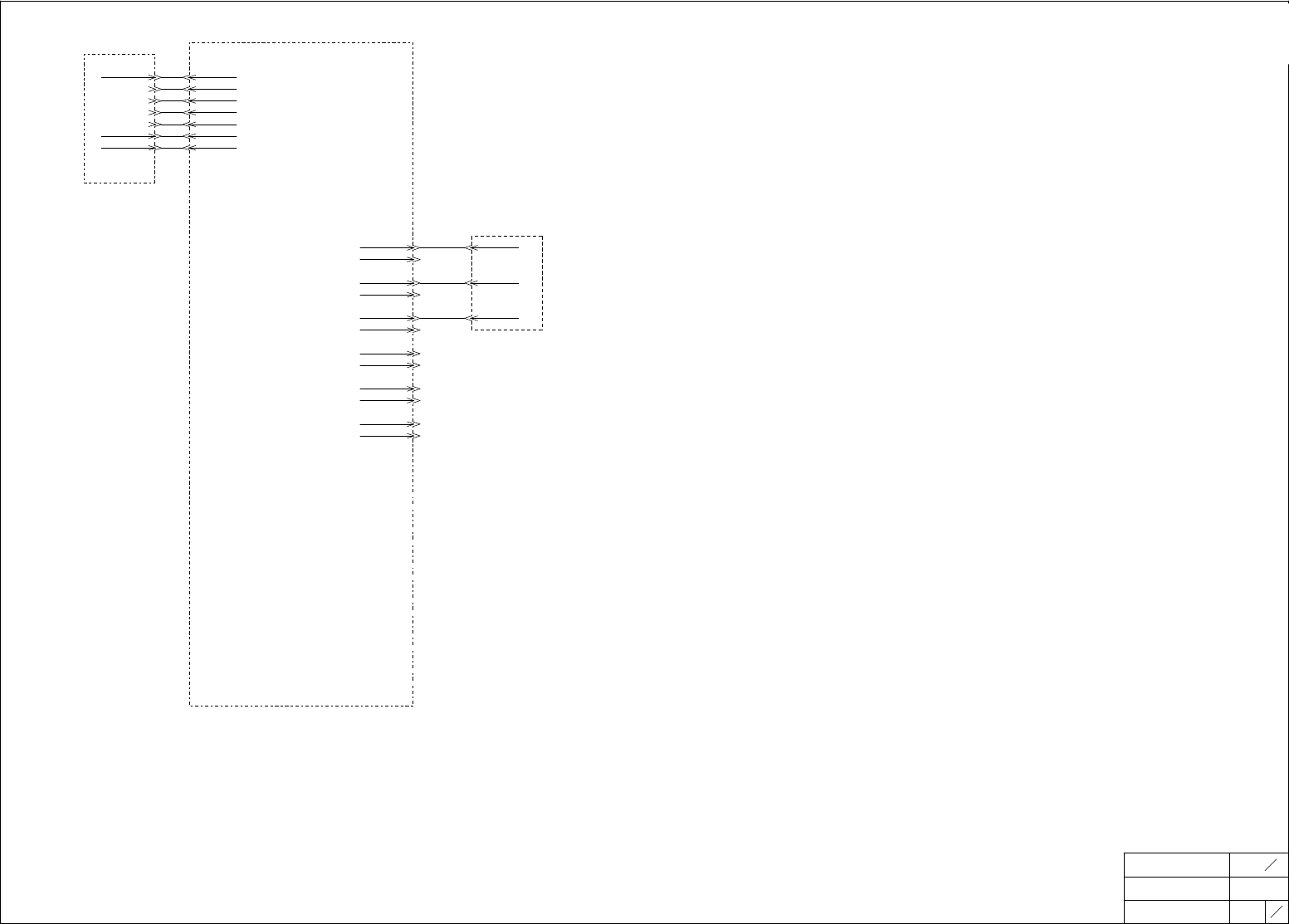

NAME PAGE
モジュールB回路図
MODULE B CIRCUIT DIAGRAM
52
27
TITLE TYPE
コンベア
CONVEYOR
AIMEXⅡ
DRAWING No.
5
6
FUJI SECRET
2RGXBA017000
(M1PCB1)
AP1/M1
(BT2PCB1)
AP1/BT2
シングルコンベア
SINGLE CONVEYOR
コンベアコントロール基板
インタフェース基板
CONVEYOR CONTROL BOARD
INTERFACE BOARD
BCN9 CN4
AM210A BCX010
非常停止入力
Emergency stop input
-1 -1
BCX011
予備
Reserve
-2 -2
BCX100
モジュールアドレス0
Module address 0
-3 -3
BCX101
モジュールアドレス1
Module address 1
-4 -4
BCX102
モジュールアドレス2
Module address 2
-5 -5
A+24VA1 BCX103
モジュールアドレス3
Module address 3
-6 -6
GA GA
GND
-7 -7
CN8-1
BCY000
レーン1隣モジュール停止トリガー2
1
LANE1 ADJACENT MODULE STOP TRIGGER 2
BGB
2
BCY001
レーン1隣モジュール停止トリガー3
3
LANE1 ADJACENT MODULE STOP TRIGGER 3
BGB
モジュールA
4
MODULE A
A-4
BCY002 ACX002
レーン1隣モジュール停止トリガー1
5 -2
LANE1 ADJACENT MODULE STOP TRIGGER 1
BGB
6
BCY003
予備
7
SPARE
BGB
8
BCY004
基板確認センサリモートチューニング
9
FRONT PANEL CHECK SENSOR REMOTE TUNING
BGB
10
BCY00A
予備
11
SPARE
BGB
12
ACX003
-2
ACX004
-2
B-1
A-3
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
28  01
28  02
28  03
28  04
28  05
28  06
28  07
28  08
28  09
28  10
28  11
28  12
28  13
28  14
28  15
28  16
28  17
28  18
28  19
28  20
28  21
28  22
28  23
28  24
28  25
28  26
28  27
28  28
28  29
28  30
28  31
28  32
28  33
28  34
28  35
28  36
28  37
28  38
28  39
28  40
28  41
28  42
28  43
28  44
28  45
NAME PAGE
モジュールB回路図
MODULE B CIRCUIT DIAGRAM
52
28
TITLE TYPE
コンベア
CONVEYOR
AIMEXⅡ
DRAWING No.
6
6
FUJI SECRET
2RGXBA017000
(BT2PCB1)
AP1/BT2
(BT2PCB1)
AP1/BT2
シングルコンベア
SINGLE CONVEYOR
コンベアコントロール基板
CONVEYOR CONTROL BOARD
CN5-1
COM1
MB T2M1
-1 -3
COM2
-2 -9
MOTOR_A
-3 -1
M
レーン1 搬送モータ
MOTOR_/A
LANE1 C/V MOTOR
-4 -5
MOTOR_B
-5 -7
MOTOR_/B
-6 -11
ENCODER_/A
-7 -2
ENCODER_/B
-8 -4
VCC
-9 -1
GND
-10 -6
CN6-1
COM1
-1
COM2
-2
MOTOR_A
-3
MOTOR_/A
-4
MOTOR_B
-5
MOTOR_/B
-6
ENCODER_/A
-7
ENCODER_/B
-8
VCC
-9
GND
-10
CN5-3
COM1
MB T2M5
-1 -3
COM2
-2 -9
MOTOR_A
-3 -1
M
レーン1 クランプモータ
MOTOR_/A
LANE1 CLAMP MOTOR
-4 -5
MOTOR_B
-5 -7
MOTOR_/B
-6 -11
ENCODER_/A
-7 -2
ENCODER_/B
-8 -4
VCC
-9 -1
GND
-10 -6
CN6-3
COM1
-1
COM2
-2
MOTOR_A
-3
MOTOR_/A
-4
MOTOR_B
-5
MOTOR_/B
-6
ENCODER_/A
-7
ENCODER_/B
-8
VCC
-9
GND
-10
コンベアコントロール基板
CONVEYOR CONTROL BOARD
CN5-2
COM1
MB T2M2
-1 -3
COM2
-2 -9
レーン1従属
MOTOR_A
-3 -1
M
幅替モーター
MOTOR_/A
LANE1 SUB. WIDTH MOTOR
-4 -5
MOTOR_B
-5 -7
MOTOR_/B
-6 -11
(NC)
-7
(NC)
-8
CN6-2
COM1
-1
COM2
-2
MOTOR_A
-3
MOTOR_/A
-4
MOTOR_B
-5
MOTOR_/B
-6
(NC)
-7
(NC)
-8
CN7-1
COM1
-1
COM2
-2
MOTOR_A
-3
MOTOR_/A
-4
MOTOR_B
-5
MOTOR_/B
-6
(NC)
-7
(NC)
-8
茶 BRW
赤 RED
橙 ORG
黄 YEL
緑 GRN
青 BLU
紫 PUR
灰 GRY
白 WHT
黒 BLK
茶 BRW
赤 RED
橙 ORG
黄 YEL
緑 GRN
青 BLU
紫 PUR
灰 GRY
白 WHT
黒 BLK
茶 BRW
赤 RED
橙 ORG
黄 YEL
緑 GRN
青 BLU
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
29  01
29  02
29  03
29  04
29  05
29  06
29  07
29  08
29  09
29  10
29  11
29  12
29  13
29  14
29  15
29  16
29  17
29  18
29  19
29  20
29  21
29  22
29  23
29  24
29  25
29  26
29  27
29  28
29  29
29  30
29  31
29  32
29  33
29  34
29  35
29  36
29  37
29  38
29  39
29  40
29  41
29  42
29  43
29  44
29  45
NAME PAGE
モジュールB回路図
MODULE B CIRCUIT DIAGRAM
52
29
TITLE TYPE
CPU BOX
CPU BOX
AIMEXⅡ
DRAWING No.
1
9
FUJI SECRET
2RGXBA017100
(PCB2)
AP2
(REC1)
GS1
モジュール制御盤
CPU BOX POWER SUPPLY 1 MAIN BOARD 1
MODULE CONTROL BOX
AC POWER OUTPUT POWER POWER RS232C
CB BCN2
BR111 BR111 3.3V 3.3V DCD
-1 A1 1 1 1
BS111 BS111 3.3V 3.3V RXD
-2 A2 2 2 2
COM COM TXD
-3 A3 3 3 3
5V 5V DSR
4 4 4
COM COM GND
未使用
5 5 5
NOT USED
5V 5V DTR
6 6 6
COM COM RTS
7 7 7
PW_OK PW_OK CTS
8 8 8
5VSB 5VSB
9 9 9
12V 12V
10 10
3.3V 3.3V
LAN
11 11
-12V -12V TX+
12 12 1
COM COM TX-
13 13 2
PS-ON PS-ON RX+
14 14 3
COM COM GND
15 15 4
COM COM GND
16 16 5
COM COM RX-
17 17 6
-5V -5V GND
18 18 7
5V 5V GND
19 19 8
5V 5V
20 20
PanelLink
NC
1
Shiled G
2
NC
3
TX1+
4
TX1-
5
LVRSTXP
6
LVRSTXN
7
Shiled G
8
DDCCLK
IEEE1394 P0
9
VP1 Shiled G
1 10
VG1 NC
2 11
TPB1- TX1C+
3 12
TPB1+ TX1C-
4 13
TPA1- TX12+
5 14
TPA1+ TX12-
6 15
NC
CASE 16
Shiled G
17
DDCDATA
18
Shiled G
19
LVRSRXP
USB
20
VBUS LVRSRXN
1 21
D+ TX0+
2 22
D- TX0-
3 23
+5V
未使用
4 24
NOT USED
Shiled G
5 25
GND GND
6 26
Shiled G
CASE 27
Shiled G
28
3CH
VP1
1
VG1
2
TPB1-
3
TPB1+
4
TPA1-
5
TPA1+
6
FG
CASE
1394 HUB-1
シングルロボットの時ありません
It is not at a single robot
未使用
NOT USED
未使用
NOT USED
b0X361Gq
b0X361Gq
