ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 部品配置図 PARTS ARRANGEMENT R S 0 44 60 ＧＬヘッド GL HEAD ＴＹＰＥ ＡＩＭＥＸ １ １ 4 5 6 3 1 2 Ｇ Ｌ ヘ ッ ド GL HEAD アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考 Ｎｏ． ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE 残…
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図

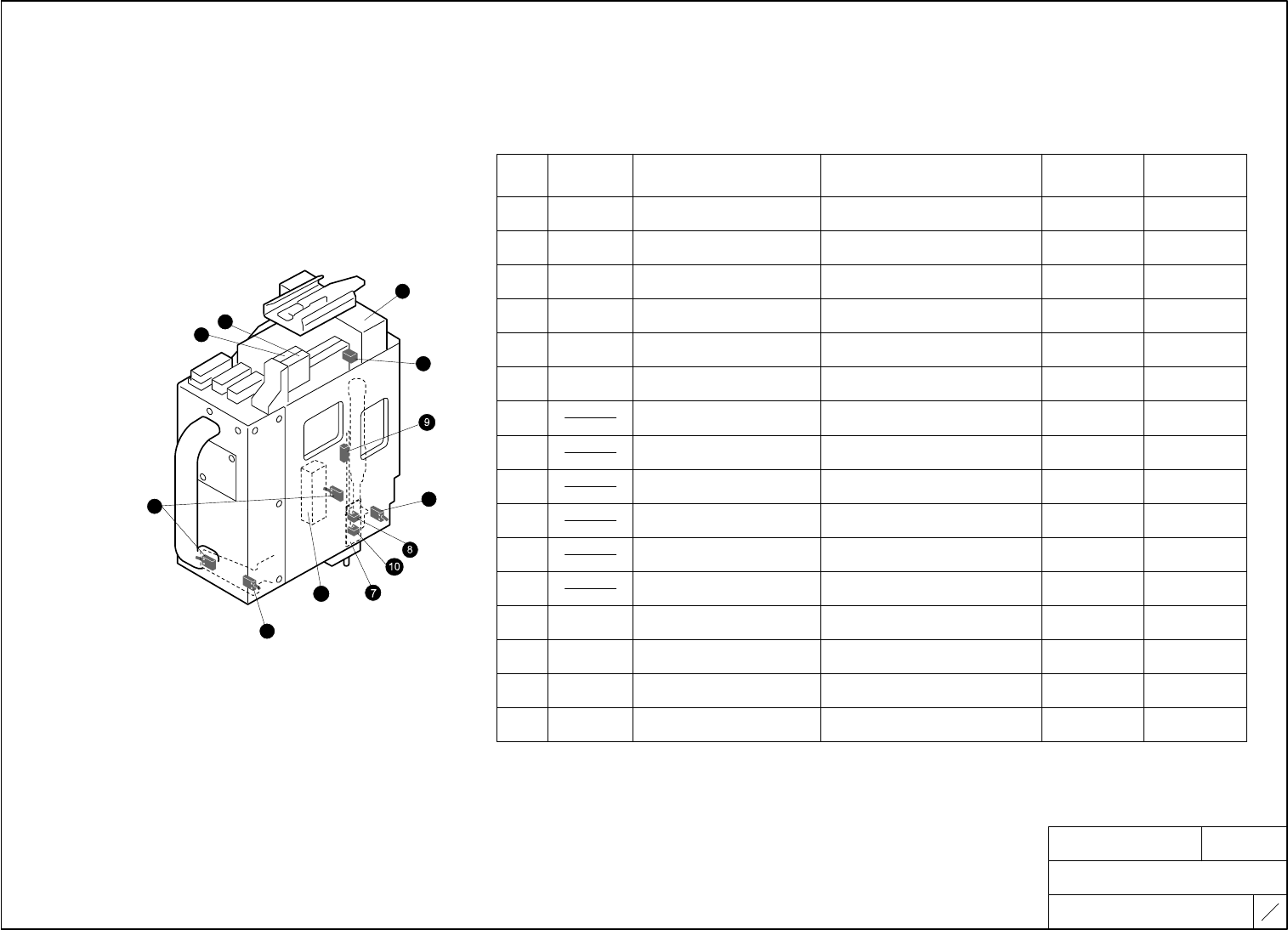

PARTS ARRANGEMENT
RS04451
ＯＦヘッド
OF HEAD
ＴＹＰＥ
ＡＩＭＥＸ
１
１
1
5
6
2
4
3
11
1
ＯＦ ヘッド
OF HEAD
アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
クロウ有無センサ１ オムロン
１
Ｘ１０１ Ｆ３Ｔ－ＦＴ１４ １４ＬＳ２Ｔ，Ｒ
CLAW PRESENCE CHECK SENSOR 1 OMRON
クロウ有無センサ２ オムロン
２
Ｘ１０２ Ｆ３Ｔ－ＦＴ１４ １４ＬＳ３Ｔ，Ｒ
CLAW PRESENCE CHECK SENSOR 2 OMRON
真空破壊確認入力 ＳＭＣ
３
Ｘ１１１ ＰＳＥ５４３－Ｍ５ １４ＰＳ１
VACUUM BREAK CHECK SMC
部品吸着ＯＮ ＳＭＣ
４
Ｙ１００ ＶＱＺ１１５Ｒ－５Ｌ０－ＣＰ １４ＳＯＬ１
PART PICK-UP ON SMC
真空破壊 ＳＭＣＳＭＣ
５
Ｙ１０１ ＶＱＺ１１５Ｒ－５Ｌ０－ＣＰ １４ＳＯＬ２
VACUUM BREAK SMC
ノズルクリーニング ＳＭＣ
６
Ｙ１０３ ＶＱＺ１１５Ｒ－５Ｌ０－ＣＰ １４ＳＯＬ４
NOZZLE CLEANING SMC
Ｚ軸サーボモータ 安川電機
ＳＧＭＭＪ－Ａ２Ｅ２Ａ－ＦＪ４＊ １３Ｍ０
Z-AXIS SERVO MOTOR YASKAWA
Ｃ軸サーボモータ 安川電機
ＳＧＭＭＪ－Ａ２Ｅ２Ａ－ＦＪ２＊ １３Ｍ１
C-AXIS SERVO MOTOR YASKAWA
θ軸サーボモータ 安川電機
ＳＧＭＭＪ－Ａ２Ｅ２Ａ－ＦＪ１＊ １３Ｍ２
θ-AXIS SERVO MOTOR YASKAWA
ヘッド基板 富士機械
ＦＨ１２５９Ａ０Ｆ、ＦＨ１２６０Ａ０Ｆ
ＸＫ０４８６＊ ＸＫ０４８７＊
HEAD BOARD FUJI
サーボ中継基板 富士機械
ＦＨ１２６９Ｃ０Ｆ ＸＫ０４５４＊
SERVO RELAY BOARD FUJI
センサ基板 富士機械
７
ＦＨ１２４３Ｃ０Ｆ ＸＫ０４８５＊
SENSOR BOARD FUJI
OPTION
ピンクランパ上昇端確認 オムロン
８
Ｘ１０４ ＥＥ－ＳＸ１１０３ １４ＬＳ５
PIN CLAMPER UPPER LIMIT CHECK OMRON
OPTION
ピンクランパ下降端確認 オムロン
９
Ｘ１１２ Ｅ２Ｓ－Ｗ２６ １４ＬＳ１２
PIN CLAMPER LOWER LIMIT CHECK OMRON
OPTION
ピンアンクランプ確認 オムロン
１０
Ｘ１０３ ＥＥ－ＳＸ１１０３ １４ＬＳ４
PIN UNCLAMP CHECK OMRON
OPTION
クランパ下降指示 ＳＭＣ
１１
Ｙ１０８ ＳＹＪ３１４０－５Ｌ０Ｕ １４ＳＯＬ５
CLAMPER DOWN SMC
OPTION
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図

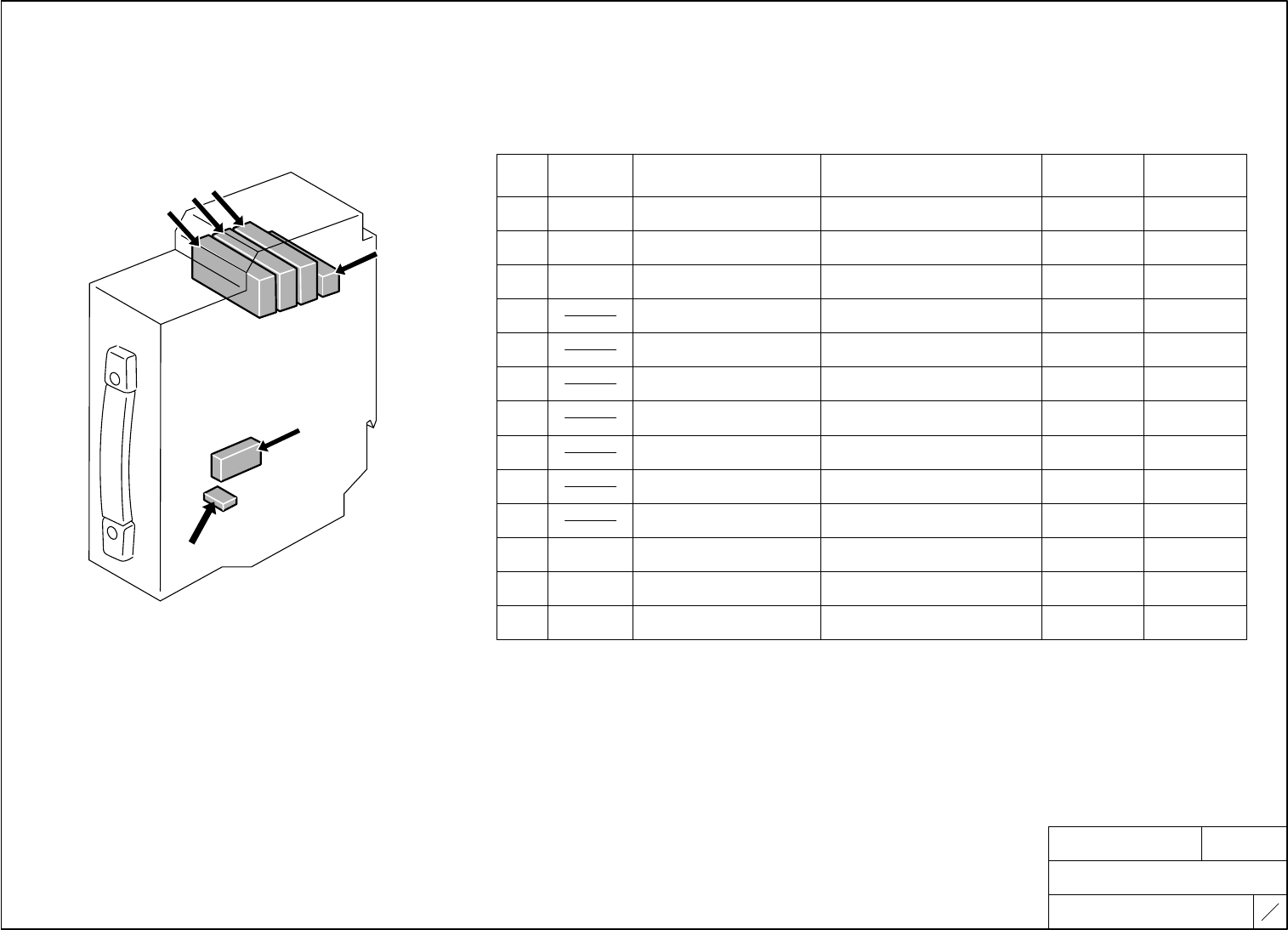

PARTS ARRANGEMENT
RS04460
ＧＬヘッド
GL HEAD
ＴＹＰＥ
ＡＩＭＥＸ
１
１
4
5
6
3
1
2
ＧＬ ヘッド
GL HEAD
アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
残量検知 サンクス
１
Ｘ１０３ ＧＸＬ－１５Ｆ－Ｐ １４ＬＳ４
REMAINING CHECK SUNX
シリンジ０位相確認 オムロン
２
Ｘ１０４ Ｅ３Ｔ－ＳＬ１４ １４ＬＳ５
SYRINGE 0 PHASE CHECK OMRON
負圧確認 ＳＭＣ
３
Ｘ１１０ ＰＳＥ５４３－Ｍ５ １４ＰＳ１
NEGATIVE PRESSURE CHECK SMC
Ｚ軸サーボモータ 安川電機
ＳＧＭＭＪ－Ａ１Ｅ２Ａ－ＦＪ３＊ １３Ｍ０
Z-AXIS SERVO MOTOR YASKAWA
θ軸サーボモータ 安川電機
ＳＧＭＭＪ－Ａ２Ｅ２Ａ－ＦＪ５＊ １３Ｍ２
θ-AXIS SERVO MOTOR YASKAWA
ヘッド基板 富士機械
ＸＫ０４９５＊
ＦＨ１２９５Ｃ０Ｆ
HEAD BOARD FUJI
エンコーダ基板 富士機械
ＦＨ１２２０Ｂ１Ｆ ＸＫ０４８０＊
ENCODER BOARD FUJI
センサ基板 富士機械
ＦＨ１２４３Ｃ０Ｆ ＸＫ０４８５＊
SENSOR BOARD FUJI
温度センサ基板 富士機械
ＦＨ１２９４Ａ０Ｆ ＸＫ０４９４＊
TEMP SENSOR BOARD FUJI
シリンジ着座確認センサ基板 富士機械
ＦＨ１２０４Ｂ０Ｆ ＸＫ０４７４＊
SYRINGE SEATING SENSOR BOARD FUJI
塗布バルブＯＮ ＳＭＣ
４
Ｙ１００ ＶＱＺ１１５Ｒ－５Ｇ－ＣＰ－Ｘ４４ １４ＳＯＬ１
DISPENSE VALVE ON SMC
負圧バルブＯＮ ＳＭＣ
５
Ｙ１０１ ＶＱＺ１１５Ｒ－５Ｇ－ＣＰ－Ｘ４４ １４ＳＯＬ２
VACUM VALVE ON SMC
熱風バルブＯＮ ＳＭＣ
６
Ｙ１０２ ＶＱＺ１１５Ｒ－５Ｇ－ＣＰ－Ｘ４４ １４ＳＯＬ３
HOT AIR VALVE ON SMC
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図

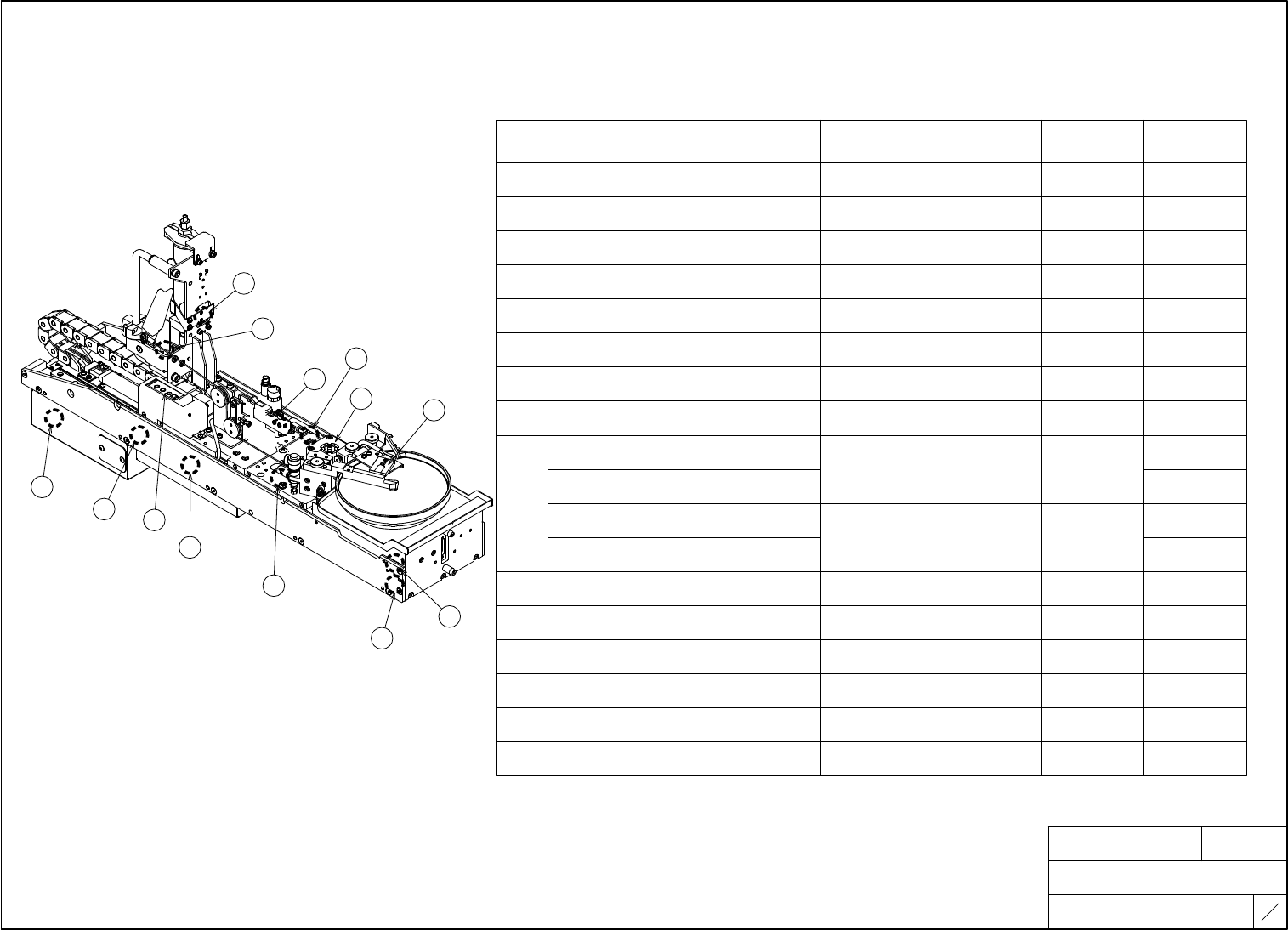

PARTS ARRANGEMENT
RS04481
ﾛｰﾀﾘｰ式ﾃﾞｨｯﾌﾟﾌﾗｯｸｽﾕﾆｯﾄ
ROTARY DIP FLUX UNIT
ＴＹＰＥ
ＡＩＭＥＸ
１
２
ロータリー式ディップフラックスユニット（DFU-R）
ROTARY DIP FLUX UNIT（DFU-R）
アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
シリンジ内残量センサ オムロン
１
Ｅ２Ｋ－Ｌ２６ＭＣ１ ＬＳ１
SYRINGE LIQUID REMAINING SENSOR OMRON
スキージ残量検知センサ ＦＵ－２９９２ キーエンス
２
ＬＳ２
SUPPLY SENSOR
ＦＳ－Ｖ３１Ｐ
KEYENCE
前進端センサ オムロン
３
ＥＥ－ＳＸ７７２Ｒ ＬＳ３
FORWARD POSITION SENSOR OMRON
着座センサ
ＰＺ０２３９＊ ＬＳ４
SEATING SENSOR
ハンドルインターロック
ＰＺ０２３９＊ ＬＳ５
HANDLE INTERLOCK
ハンドルレバーインターロック オムロン
Ｄ２ＨＷ－Ｃ２１３Ｍ ＬＳ６
HANDLE LEVER INTERLOCK OMRON
回転速度ＳＷ
REV SPEED SW
オムロン
Ａ７ＢＳ－２０６－Ｓ
液送時間ＳＷ
OMRON
SUPPLY TIMER SW
オムロン
Ａ７ＢＳ－２５４
遅延タイマ設定ＳＷ
OMRON
DELAY TIMER SW
パネル基板 富士機械
ＦＨ１２２４Ｂ０Ｆ ＸＫ０４８２＊
PANEL BOARD FUJI
原点センサ基板 富士機械
ＦＨ１２０４Ｂ０Ｆ ＸＫ０４７４＊
ZERO SENSOR BOARD FUJI
制御基板 富士機械
ＦＨ１３２７Ｃ１Ｆ ＸＫ０５６９＊
CONTROL BOARD FUJI
転写台モーター 山洋電気
１１
１０３Ｈ５２０８－５２４０ Ｍ１
DIPPING STAGE MOTOR SANYO
液送バルブ ＳＭＣ
１２
０４１Ｅ１－ＰＳＬ－１Ｌ－ＤＣ２４Ｖ ＳＯＬ１
SUPPLY VALVE SMC
４
５
６
７
８
９
１０
１
１２
１１
２
７
８
２
１０
５
４
３
９
６
