ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 部品配置図 PARTS ARRANGEMENT 2 RGX BA 01 84 01 モジュールＣＰＵ ＢＯＸ MODULE CPU BOX ＴＹＰＥ ＡＩＭＥＸⅡ ２ ２ Ｆ Ｕ Ｊ Ｉ Ｓ Ｅ Ｃ Ｒ Ｅ Ｔ Ｃ Ｈ ０ Ｒ Ｘ Ｃ Ｈ １ Ｒ Ｘ Ｃ Ｈ ０ Ｔ Ｘ Ｃ Ｈ １ Ｔ Ｘ Ｉ Ｎ Ｏ Ｕ Ｔ Ｉ ／ Ｏ １ ３ ９ ４ Ｐ ０ Ｕ Ｓ Ｂ Ｔ Ｒ Ｉ Ｇ Ｉ Ｎ Ｔ…

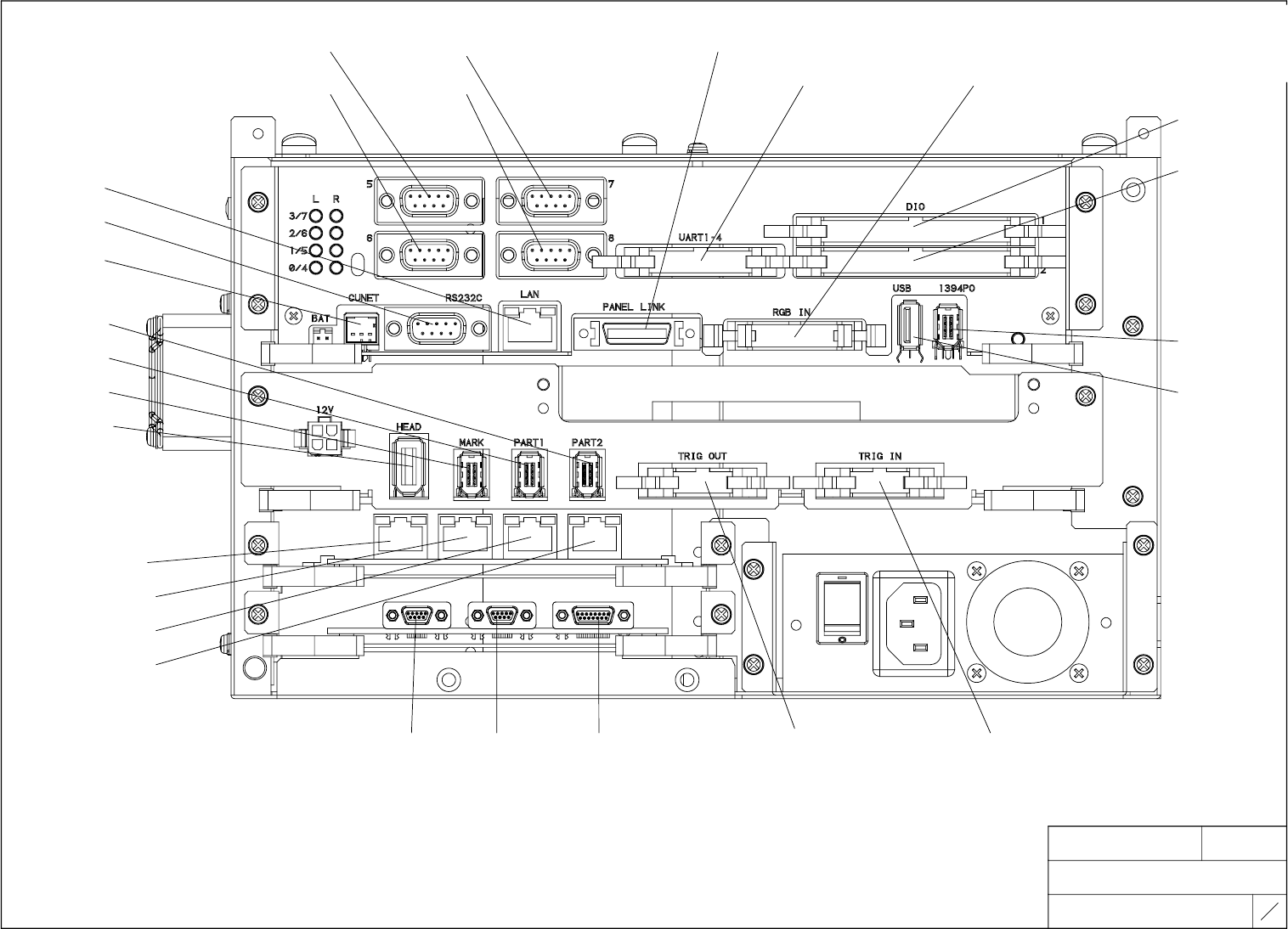

ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGXBA018401
モジュールＣＰＵ ＢＯＸ
MODULE CPU BOX
ＴＹＰＥ
ＡＩＭＥＸⅡ
１
２
ＦＵＪＩ ＳＥＣＲＥＴ
モジュールＣＰＵ ＢＯＸ
ＭＯＤＵＬＥ ＣＰＵ ＢＯＸ
ファン
６
ＲＨ６４６８＊
ＦＡＮ
⑥
品 名 図 番 形 式 メーカー 定 格 個 数
Ｎｏ．
ＮＡＭＥ ＤＲＡＷＩＮＧ ＮＵＭＢＥＲ ＴＹＰＥ ＭＡＮＵＦＡＣＴＵＲＥＲ ＲＡＴＩＮＧ Ｑ’ＴＹ
山洋電気
（１０９Ｐ０４１２Ｈ６０２）
２
ＳＡＮＹＯ ＤＥＮＫＩ
ＣＰＵ ボード
ニチゾウ電子
１
ＸＫ０４６４＊ ＣＦＫ−Ｍ８０
１
ＣＰＵ ＢＯＡＲＤ
ＮＩＣＨＩＺＯＵ ＥＬＥＣＴＲＩＣ
電源ユニット
２ １
ＰＯＷＥＲＵＮＩＴ
画像基板
ケイテック
３
２ＥＧＭＢＡ０６４４＊＊ ＴＲＮＣ−１８６０ＢＢＫ
１
ＶＩＳＩＯＮ ＢＯＡＲＤ
ＫＴＥＣＨ
サーボ基板
ＭＥＩ
４
２ＥＧＫＢＣ０１６４＊＊
ＺＭＰ-ＳＹＮＱＮＥＴ−ＣＰＣＩ−３Ｕ−ＵＤ−ＸＩＯ−４００ＭＨｚ
１
ＳＥＲＶＯ ＢＯＡＲＤ
ＭＥＩ
ファブリックボード
電産
５
ＤＣＰ−５７１−ｐｂＦ−Ｆ
１
ＦＡＢＲＩＣ ＢＯＡＲＤ
ＤＥＮＳＡＮ
⑤
④
①
②
③
Ｔ６８７４８ ＮＬ０６ＧーＲｅｖＤ
ＥＡＳＴＥＲＮ
イースタン
２ＥＧＭＢＡ００８９＊＊
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGXBA018401
モジュールＣＰＵ ＢＯＸ
MODULE CPU BOX
ＴＹＰＥ
ＡＩＭＥＸⅡ
２
２
ＦＵＪＩ ＳＥＣＲＥＴ
ＣＨ０ ＲＸ
ＣＨ１ ＲＸ
ＣＨ０ ＴＸ
ＣＨ１ ＴＸ
ＩＮ ＯＵＴ Ｉ／Ｏ
１３９４Ｐ０
ＵＳＢ
ＴＲＩＧ ＩＮＴＲＩＧ ＯＵＴ
ＰＡＲＴ２
ＰＡＲＴ１
ＭＡＲＫ
ＨＥＡＤ
ＣｕＮｅｔ
ＲＳ２３２Ｃ
ＬＡＮ
ＵＡＲＴ７
ＵＡＲＴ８
ＵＡＲＴ５
ＵＡＲＴ６
ＵＡＲＴ１∼４
ＰＡＮＥＬ ＬＩＮＫ
ＲＧＢ ＩＮ
ＤＩＯ１
ＤＩＯ２
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGXBA018501
ＸＹロボット
XY ROBOT
ＴＹＰＥ
ＡＩＭＥＸⅡ
１
１
FUJI SECRET
ＸＹロボット
XY ROBOT
アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
Ｘ軸サーボモータ 安川電機
ＳＧＭＡＳ－Ｃ２Ａ２Ａ－ＦＪ＊＊
１１Ｍ１
X-AXIS SERVO MOTOR YASKAWA
Ｙ軸リニアモータ 富士機械
ＴＬＭ５５ＬＡ－２３４０
１２Ｍ１
Y-AXIS LINEAR MOTOR FUJI
Ｙ軸リニアスケール ミツトヨ
ＳＴ７８８Ａ－１９００ＦＪＫ
１２ＬＩＳ１
Y-AXIS LINEAR SCALE MITUTOYO
２１Ｍ１
２２Ｍ１
２２ＬＩＳ１
１
２
３
リニアスケール基板 Ａ１２ＰＣＢ１
４
ＦＨ１５０２＊＊Ｆ
LINEAR SCALE PCB
Ａ２２ＰＣＢ１富士機械
FUJI
Ｂ１２ＰＣＢ１
Ｂ２２ＰＣＢ１
コプラナリティ仕様リニアスケール基板
COPLANARITY LINEAR SCALE PCB.
ＦＨ１４２３＊＊Ｆ
ＯＲ ＯＲ
１
１
１
２
２
３
３
３
４
４
２
３
２
４
４
１
