ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ　Ｎｏ.

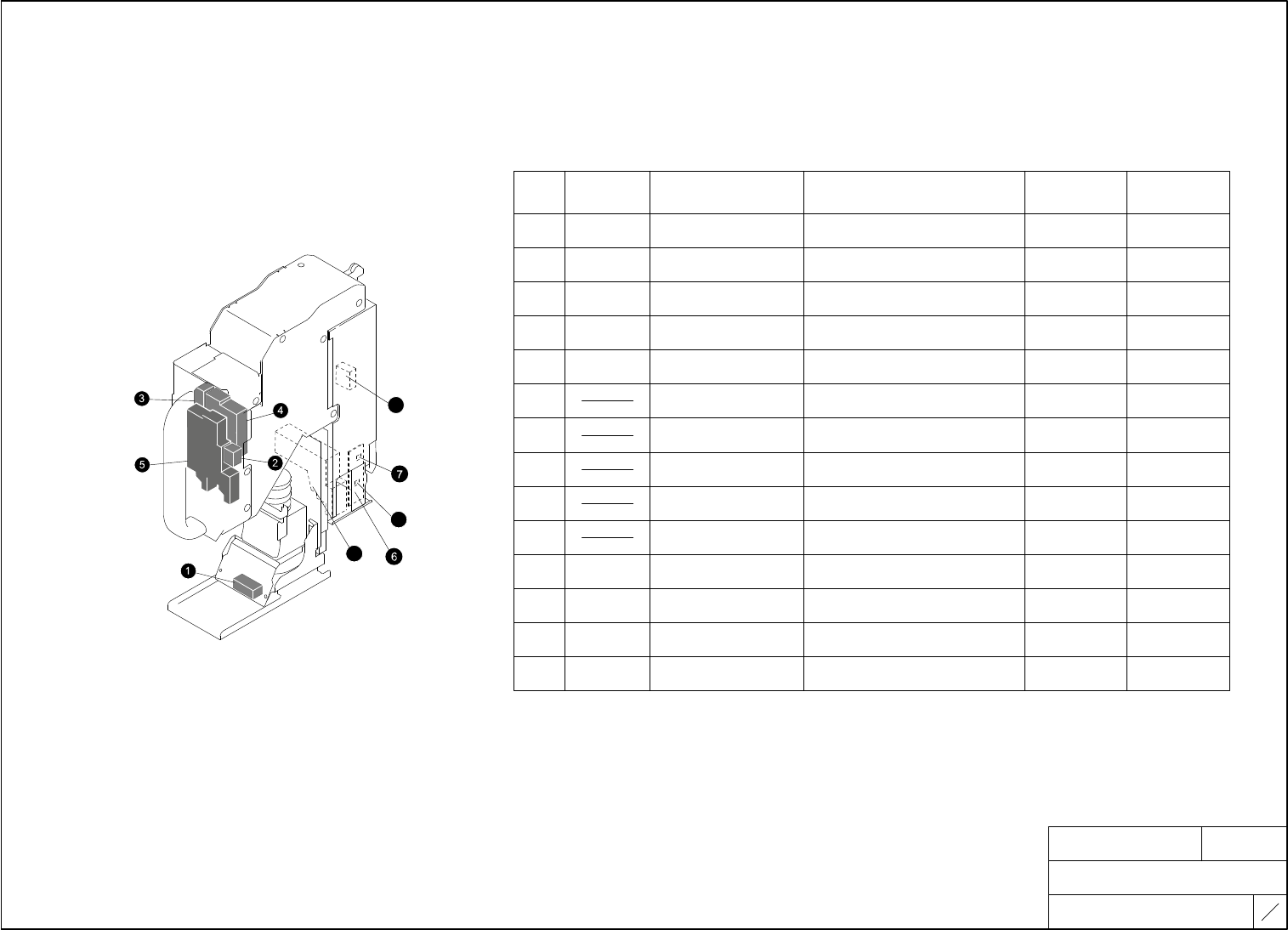

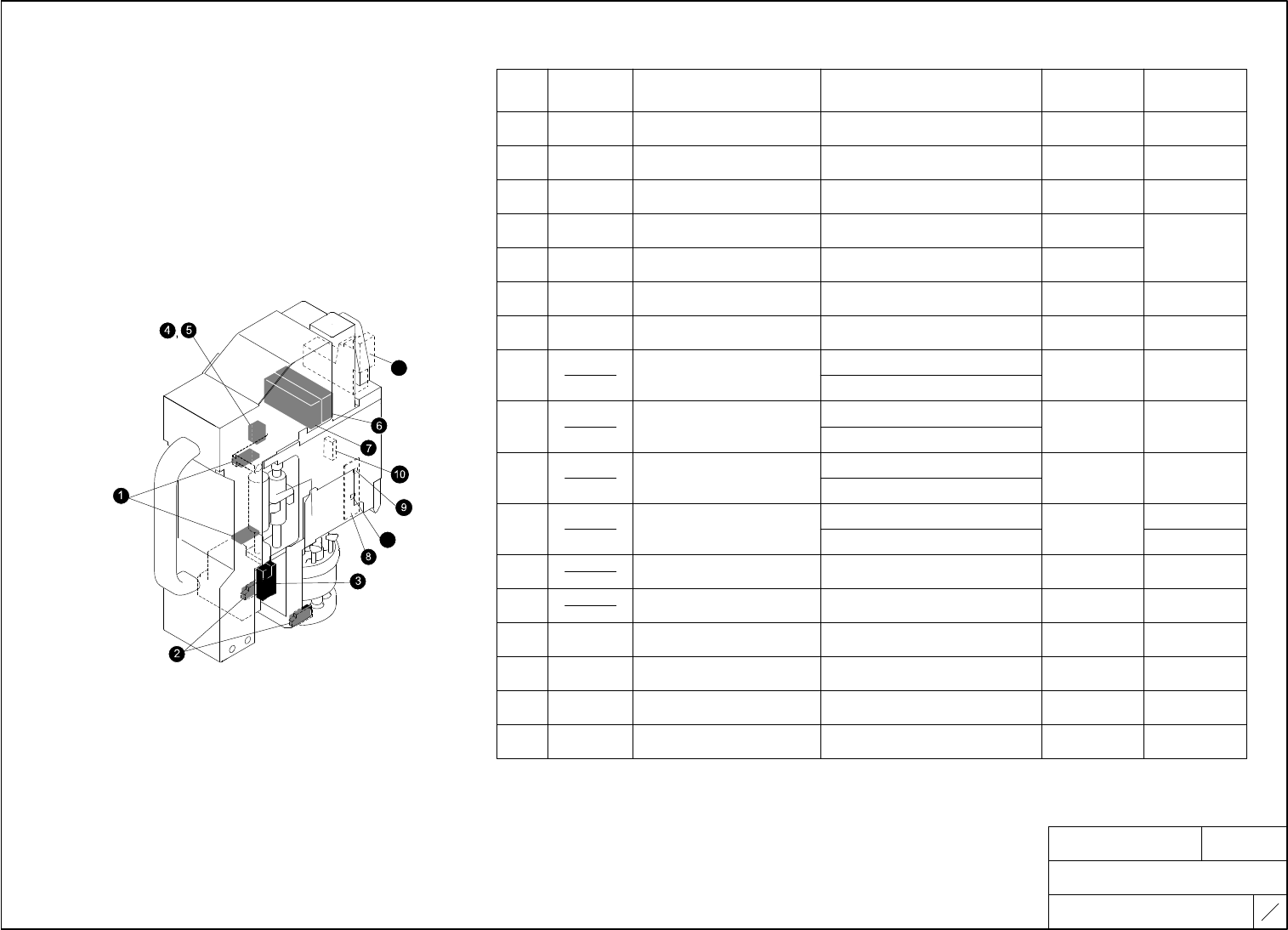

部品配置図
PARTS ARRANGEMENT
RS04431
Ｈ０１ヘッド
H01 HEAD
ＴＹＰＥ
ＡＩＭＥＸ
１
１
8
9
10
アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
加圧確認 ＳＵＮＸ
１
Ｘ１００ ＥＸ－２６Ｂ－ＰＮ １４ＬＳ１
PRESSURE CHECK SUNX
ノズル吸着確認 山武
２
Ｘ１１０ ＭＣＳ１００Ａ５０１ １４ＬＳ９
NOZZLE PICKUP CHECK YAMATAKE
真空破壊確認 ＳＭＣ
３
Ｘ１１１ ＰＳＥ５４３－Ｍ５ １４ＬＳ１０
VACUUM BREAK CHECK SMC
部品吸着ＯＮ ＣＫＤ
４
Ｙ１００
３ＳＢ０６６０－Ｍ５－Ｄ２－ＦＬ３２２９２２－３
１４ＳＯＬ１
PART PICKUP ON CKD
ノズル吸着ＯＮ ＣＫＤ
５
Ｙ１０２
３ＳＢ０６６０－Ｍ５－Ｄ２－ＦＬ３２２９２２－３
１４ＳＯＬ３
NOZZLE PICKUP ON CKD
Ｚ軸サーボモータ 安川電機
ＳＧＭＭＪ－Ａ２Ｅ２Ａ－ＦＪ４＊ １３Ｍ０
Z-AXIS SERVO MOTOR
YASKAWA
θ軸サーボモータ 安川電機
ＳＧＭＭＪ－Ａ２Ｅ２Ａ－ＦＪ１＊ １３Ｍ２
θ-AXIS SERVO MOTOR
YASKAWA
ヘッド基板 富士機械
ＦＨ１２２６Ｃ０Ｆ ＸＫ０４８３＊
HEAD BOARD FUJI
エンコーダ基板 富士機械
ＦＨ１２２０Ｂ１Ｆ ＸＫ０４８０＊
ENCODER BOARD FUJI
センサ基板 富士機械
６
ＦＨ１２４３Ｃ０Ｆ ＸＫ０４８５＊
SENSOR BOARD FUJI
OPTION
ピンクランパ上昇端確認 オムロン
７
Ｘ１０４ ＥＥ－ＳＸ１１０３ １４ＬＳ５
PIN CLAMPER UPPER LIMIT CHECK OMRON
OPTION
ピンクランパ下降端確認 オムロン
８
Ｘ１１２ Ｅ２Ｓ－Ｗ２６ １４ＬＳ１２
PIN CLAMPER LOWER LIMIT CHECK OMRON
OPTION
ピンアンクランプ確認 オムロン
９
Ｘ１０３ ＥＥ－ＳＸ１１０３ １４ＬＳ４
PIN UNCLAMP CHECK OMRON
OPTION
クランパ下降指示 ＳＭＣ
１０
Ｙ１０８ ＳＹＪ３１４０－５Ｍ０Ｕ １４ＳＯＬ５
CLAMPER DOWN SMC
OPTION
Ｈ０ １ヘッ ド
H01 HEAD
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ　Ｎｏ.
部品配置図
PARTS ARRANGEMENT
RS04441
H08,H04,H12,H12Sヘッド
H08,H04,H12,H12S HEAD
ＴＹＰＥ
ＡＩＭＥＸ
１
１
11
12
アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
ノズル下降レバーＯＦＦ検知 ＳＵＮＸ
１
Ｘ１０３ ＥＸ－１１Ｂ－ＦＪ－ＰＮ １４ＬＳ４Ｔ，Ｒ
NOZZLE LOWERING LEVER OFF CHECK SUNX
ノズル有無確認 ＳＵＮＸ
２
Ｘ１０４ ＥＸ－１１Ａ－ＰＮ １４ＬＳ５Ｔ，Ｒ
NOZZLE CHECK SUNX
レバー戻り確認（原点位置） ＳＵＮＸ
３
Ｘ１０９ ＰＭ－Ｆ４４Ｐ １４ＬＳ８
LEVER RETURNED CHECK(ORIGIN) SUNX
負圧確認（オレンジ） ＳＭＣ
４
Ｘ１１０ ＰＳＥ５４１－Ｏ１－Ｘ１０１
NOZZLE PICKUP CHECK SMC
１４ＬＳ１０
負圧確認（赤） ＳＭＣ
５
Ｘ１１１ ＰＳＥ５４１－Ｏ１－Ｘ１０１
PART PICKUP CHECK SMC
真空破壊 ＳＭＣ
６
Ｙ１０１ ＶＱＺ１１５Ｒ－５Ｇ－ＣＰ－Ｘ４４ １４ＳＯＬ２
VACUUM BREAK SMC
ノズルクリーニング ＳＭＣ
７
Ｙ１０３ ＶＱＺ１１５Ｒ－５Ｇ－ＣＰ－Ｘ４４ １４ＳＯＬ４
NOZZLE CLEANING SMC
ＳＧＭＭＪ－Ａ２Ｅ２Ａ－ＦＪ１＊
Ｚ軸サーボモータ 安川電機
１３Ｍ０
Z-AXIS SERVO MOTOR YASKAWA
ＳＧＭＭＪ－Ａ３Ｅ２Ａ－ＦＪ４＊
Ｈ１２Ｓ
ＳＧＭＭＪ－Ａ２Ｅ２Ａ－ＦＪ２＊
Ｒ軸サーボモータ 安川電機
１３Ｍ１
R-AXIS SERVO MOTOR YASKAWA
ＳＧＭＭＪ－Ａ３Ｅ２Ａ－ＦＪ４＊
Ｈ１２Ｓ
ＳＧＭＭＪ－Ａ２Ｅ２Ａ－ＦＪ１＊
θ軸サーボモータ 安川電機
１３Ｍ２
θ-AXIS SERVO MOTOR YASKAWA
ＳＧＭＭＪ－Ａ３Ｅ２Ａ－ＦＪ４＊
Ｈ１２Ｓ
ＦＨ１２２６Ｃ０Ｆ ＸＫ０４８３＊
ヘッド基板 富士機械
HEAD BOARD FUJI
ＦＨ１２５９Ａ０Ｆ、ＦＨ１２６０Ａ０Ｆ
ＸＫ０４８６＊ ＸＫ０４８７＊
Ｈ０４
エンコーダ基板 富士機械
ＦＨ１２２０Ｂ１Ｆ ＸＫ０４８０＊
ENCODER BOARD FUJI
H04 is contained in FH1260A0
センサ基板 富士機械
８
ＦＨ１２４３Ｃ０Ｆ ＸＫ０４８５＊
SENSOR BOARD FUJI
OPTION
ピンクランパ上昇端確認 オムロン
９
Ｘ１００ ＥＥ－ＳＸ１１０３ １４ＬＳ１
PIN CLAMPER UPPER LIMIT CHECK OMRON
OPTION
ピンクランパ下降端確認 オムロン
１０
Ｘ１０１ Ｅ３Ｔ－ＦＤ１４ １４ＬＳ２
PIN CLAMPER LOWER LIMIT CHECK OMRON
OPTION
ピンアンクランプ確認 オムロン
１１
Ｘ１０２ ＥＥ－ＳＸ１１０３ １４ＬＳ３
PIN UNCLAMP CHECK OMRON
OPTION
クランパ下降指示 ＳＭＣ
１２
Ｙ１００ ＳＹＪ３１４０－５Ｍ０Ｕ １４ＳＯＬ１
CLAMPER DOWN SMC
OPTION
Ｈ０８、Ｈ０４、Ｈ１２、Ｈ１２Ｓヘッド
H08,H04,H12,H12S HEAD
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ　Ｎｏ.
部品配置図
PARTS ARRANGEMENT
RS04451
ＯＦヘッド
OF HEAD
ＴＹＰＥ
ＡＩＭＥＸ
１
１
1
5
6
2
4
3
11
1
ＯＦ ヘッド
OF HEAD
アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
クロウ有無センサ１ オムロン
１
Ｘ１０１ Ｆ３Ｔ－ＦＴ１４ １４ＬＳ２Ｔ，Ｒ
CLAW PRESENCE CHECK SENSOR 1 OMRON
クロウ有無センサ２ オムロン
２
Ｘ１０２ Ｆ３Ｔ－ＦＴ１４ １４ＬＳ３Ｔ，Ｒ
CLAW PRESENCE CHECK SENSOR 2 OMRON
真空破壊確認入力 ＳＭＣ
３
Ｘ１１１ ＰＳＥ５４３－Ｍ５ １４ＰＳ１
VACUUM BREAK CHECK SMC
部品吸着ＯＮ ＳＭＣ
４
Ｙ１００ ＶＱＺ１１５Ｒ－５Ｌ０－ＣＰ １４ＳＯＬ１
PART PICK-UP ON SMC
真空破壊 ＳＭＣＳＭＣ
５
Ｙ１０１ ＶＱＺ１１５Ｒ－５Ｌ０－ＣＰ １４ＳＯＬ２
VACUUM BREAK SMC
ノズルクリーニング ＳＭＣ
６
Ｙ１０３ ＶＱＺ１１５Ｒ－５Ｌ０－ＣＰ １４ＳＯＬ４
NOZZLE CLEANING SMC
Ｚ軸サーボモータ 安川電機
ＳＧＭＭＪ－Ａ２Ｅ２Ａ－ＦＪ４＊ １３Ｍ０
Z-AXIS SERVO MOTOR YASKAWA
Ｃ軸サーボモータ 安川電機
ＳＧＭＭＪ－Ａ２Ｅ２Ａ－ＦＪ２＊ １３Ｍ１
C-AXIS SERVO MOTOR YASKAWA
θ軸サーボモータ 安川電機
ＳＧＭＭＪ－Ａ２Ｅ２Ａ－ＦＪ１＊ １３Ｍ２
θ-AXIS SERVO MOTOR YASKAWA
ヘッド基板 富士機械
ＦＨ１２５９Ａ０Ｆ、ＦＨ１２６０Ａ０Ｆ
ＸＫ０４８６＊ ＸＫ０４８７＊
HEAD BOARD FUJI
サーボ中継基板 富士機械
ＦＨ１２６９Ｃ０Ｆ ＸＫ０４５４＊
SERVO RELAY BOARD FUJI
センサ基板 富士機械
７
ＦＨ１２４３Ｃ０Ｆ ＸＫ０４８５＊
SENSOR BOARD FUJI
OPTION
ピンクランパ上昇端確認 オムロン
８
Ｘ１０４ ＥＥ－ＳＸ１１０３ １４ＬＳ５
PIN CLAMPER UPPER LIMIT CHECK OMRON
OPTION
ピンクランパ下降端確認 オムロン
９
Ｘ１１２ Ｅ２Ｓ－Ｗ２６ １４ＬＳ１２
PIN CLAMPER LOWER LIMIT CHECK OMRON
OPTION
ピンアンクランプ確認 オムロン
１０
Ｘ１０３ ＥＥ－ＳＸ１１０３ １４ＬＳ４
PIN UNCLAMP CHECK OMRON
OPTION
クランパ下降指示 ＳＭＣ
１１
Ｙ１０８ ＳＹＪ３１４０－５Ｌ０Ｕ １４ＳＯＬ５
CLAMPER DOWN SMC
OPTION
