ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 部品配置図 PARTS ARRANGEMENT 2 R G XB A0 19 10 0 ﾓｼﾞｭｰﾙA ｼﾝｸﾞﾙｺﾝﾍﾞｱ MODULE A SINGLE CONVEYOR ＴＹＰＥ ＡＩＭＥＸⅡ １ １ FUJI SECRET モ ジ ュ ー ル Ａ シ ン グ ル コ ン ベ ア MODULE A SINGLE CONVEYOR アドレスＮｏ． 信号名称 センサ・バルブ・モータ…

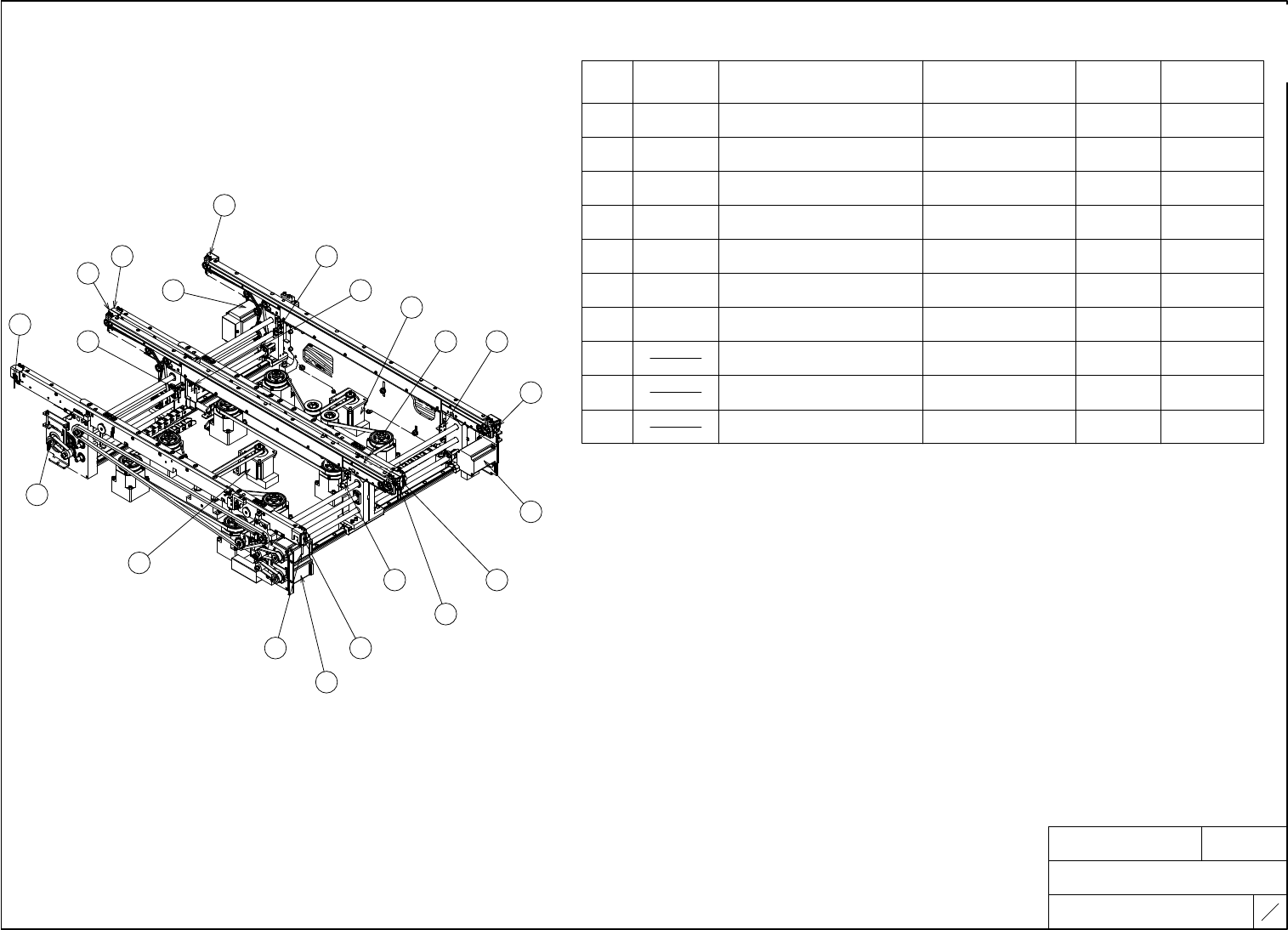

ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT

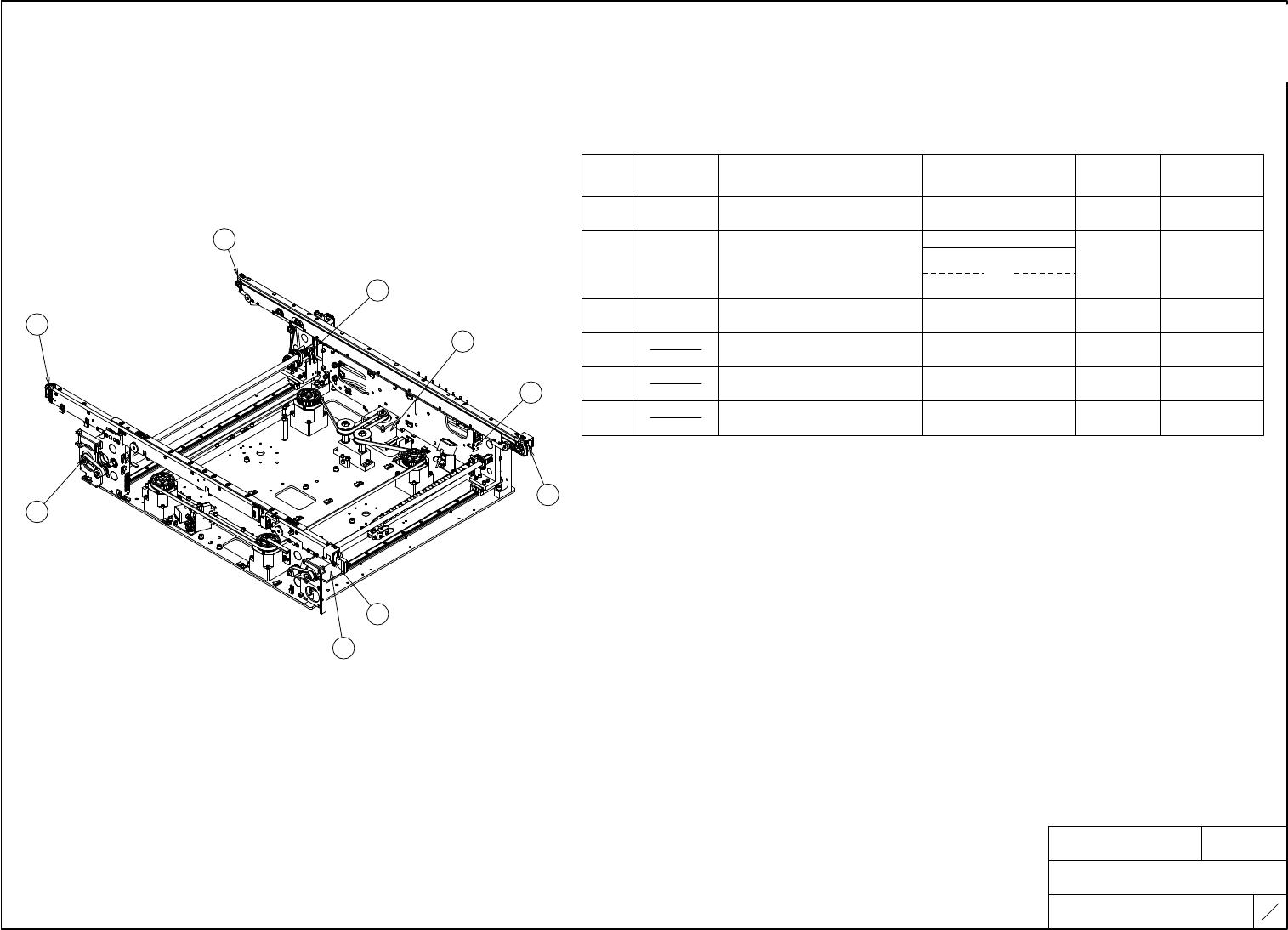

2RGXBA019000
ﾓｼﾞｭｰﾙB ﾀﾞﾌﾞﾙｺﾝﾍﾞｱ
MODULE B DOUBLE CONVEYOR
ＴＹＰＥ
ＡＩＭＥＸⅡ
１
１
FUJI SECRET
モジ ュールＢダ ブルコンベ ア
MODULE B DOUBLE CONVEYOR
Ａ
Ｐ
６
Ｘ
Ａ
０
０
０
０
０
０
Ａ
Ｐ
６
Ｘ
Ａ
０
０
０
０
０
０
アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
レーン１コンベア基板通過確認Ｌ キーエンス
１
ＢＣＸ０００ ＭＢ Ｔ２ＬＳ１
LANE 1 CONVEYOR PANEL PASS CHECK L
ＦＳ－Ｖ３３Ｐ
KEYENCE
レーン１コンベア基板通過確認Ｒ キーエンス
２
ＢＣＸ００１ ＭＢ Ｔ２ＬＳ２
LANE 1 CONVEYOR PANEL PASS CHECK R
ＦＳ－Ｖ３４Ｐ
KEYENCE
レーン１コンベアバックアップピン検知 ＳＵＮＸ
３
ＢＣＸ００５ ＥＸ－１９Ａ－ＰＮ－Ｒ
ＭＢ Ｔ２ＬＳ５Ｔ，Ｒ
LANE 1 CONVEYOR BACKUP PIN CHECK SUNX
レーン２コンベア基板通過確認Ｌ キーエンス
４
ＢＣＸ００８ ＭＢ Ｔ２ＬＳ６
LANE 2 CONVEYOR PANEL PASS CHECK L
ＦＳ－Ｖ３４Ｐ
KEYENCE
レーン２コンベア基板通過確認Ｒ キーエンス
５
ＢＣＸ００９ ＭＢ Ｔ２ＬＳ７
LANE 2 CONVEYOR PANEL PASS CHECK R
ＦＳ－Ｖ３４Ｐ
KEYENCE
レーン２従属コンベアバックアップピン検知
ＳＵＮＸ
６
ＢＣＸ００Ｄ ＥＸ－１９Ａ－ＰＮ－Ｒ
ＭＢ Ｔ２ＬＳ１０Ｔ，Ｒ
LANE 2 CONVEYOR BACKUP PIN CHECK SUNX
レーン２基準コンベアバックアップピン検知
ＳＵＮＸ
７
ＢＣＸ００Ｆ ＥＸ－１９Ａ－ＰＮ－Ｒ
ＭＢ Ｔ２ＬＳ１１Ｔ，Ｒ
LANE 2 CONVEYOR BACKUP PIN CHECK SUNX
搬送モータ
ＭＢ Ｔ２Ｍ１，３
PANEL C/V MOTOR
日本電産サーボ
ＫＨ５６ＱＭ２Ｕ０５８
NIDEC SERVO
幅替えモータ
ＭＢ Ｔ２Ｍ２，４，７
WIDTH MOTOR
日本電産サーボ
ＫＨ５６ＱＭ２Ｕ０５９
NIDEC SERVO
クランプモータ
ＭＢ Ｔ２Ｍ５，６
CLAMP MOTOR
日本電産サーボ
ＫＨ５６ＫＭ２Ｕ１８０
NIDEC SERVO
１０
９
８
ＦＵ－２８９７
ＦＵ－２８９７
ＦＵ－２８９７
ＦＵ－２８９７
９
９
２
３ ５
２
９
５
６７
１０
７
６
４
８
４
１
３
１
８
１０
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGXBA019100
ﾓｼﾞｭｰﾙA ｼﾝｸﾞﾙｺﾝﾍﾞｱ
MODULE A SINGLE CONVEYOR
ＴＹＰＥ
ＡＩＭＥＸⅡ
１
１
FUJI SECRET
モジ ュール Ａシ ン グル コン ベ ア
MODULE A SINGLE CONVEYOR
アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
レーン１コンベア基板通過確認Ｌ
１
ＡＣＸ０００ ＭＡ Ｔ２ＬＳ１
LANE 1 CONVEYOR PANEL PASS CHECK L
レーン１コンベア基板通過確認Ｒ
２
ＡＣＸ００１ ＭＡ Ｔ２ＬＳ２
LANE 1 CONVEYOR PANEL PASS CHECK R
レーン１コンベアバックアップピン検知 ＳＵＮＸ
３
ＡＣＸ００５ ＥＸ－１９Ａ－ＰＮ－Ｒ
ＭＡ Ｔ２ＬＳ５Ｔ，Ｒ
LANE 1 CONVEYOR BACKUP PIN CHECK SUNX
搬送モータ 日本電産サーボ
ＫＨ５６ＱＭ２Ｕ０５８ ＭＡ Ｔ２Ｍ１
PANEL C/V MOTOR NIDEC SERVO
幅替えモータ 日本電産サーボ
ＫＨ５６ＱＭ２Ｕ０５９ ＭＡ Ｔ２Ｍ２
WIDTH MOTOR NIDEC SERVO
クランプモータ 日本電産サーボ
ＫＨ５６ＫＭ２Ｕ１８０ ＭＡ Ｔ２Ｍ５
CLAMP MOTOR NIDEC SERVO
ＦＳ－Ｖ３３Ｐ
KEYENCE
キーエンス
KEYENCE
キーエンス
Ａ
Ｐ
６
Ｘ
Ａ
０
０
０
０
０
０
４
５
６
ＦＳ－Ｖ３３Ｐ
ＯＲ
ＦＳ－Ｖ３４Ｐ
ＦＵ－２８９７
ＦＵ－２８９７
１
２
４
２
１
５
６
３
３
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT

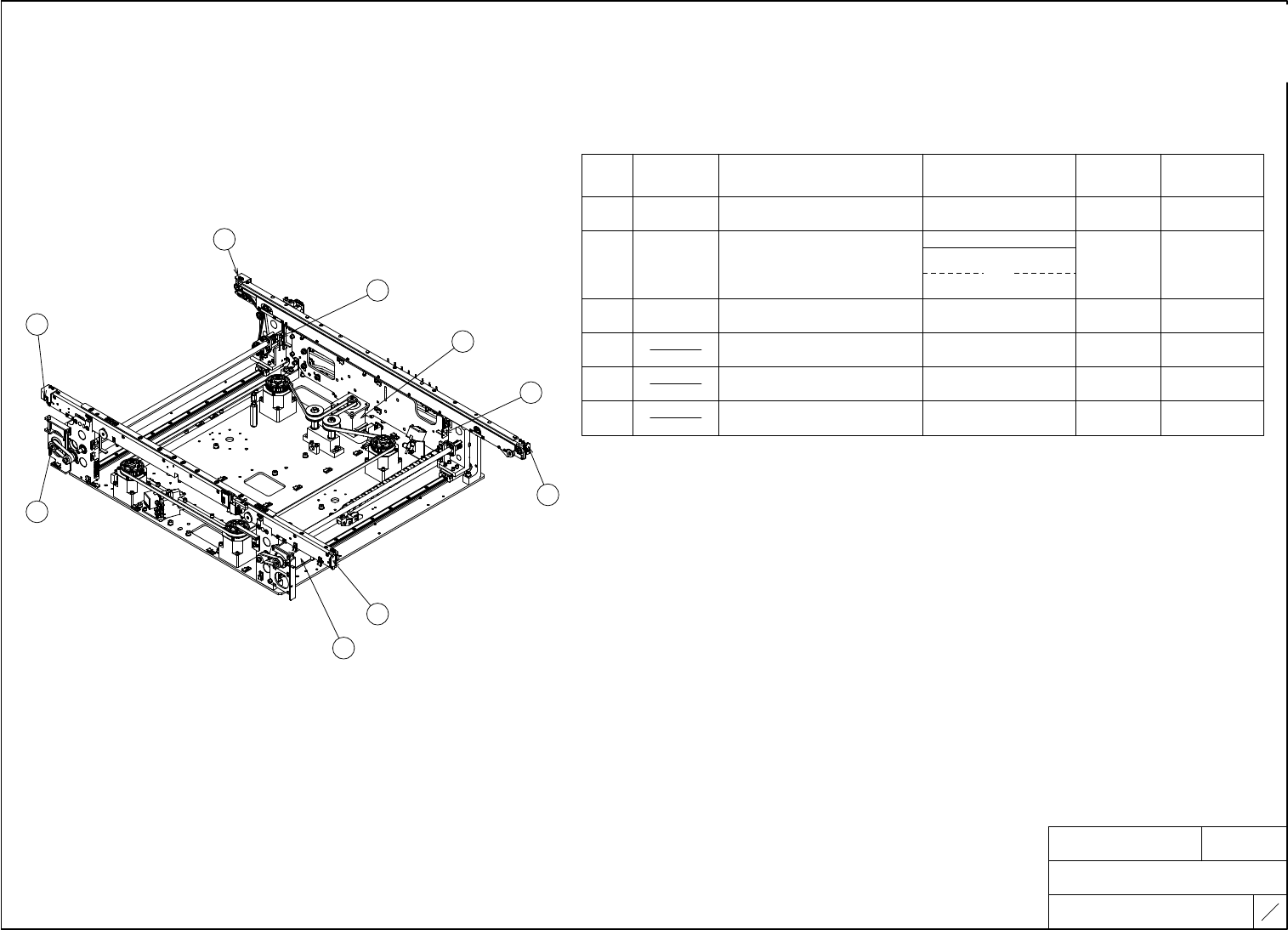

2RGXBA019200
ﾓｼﾞｭｰﾙB ｼﾝｸﾞﾙｺﾝﾍﾞｱ
MODULE B SINGLE CONVEYOR
ＴＹＰＥ
ＡＩＭＥＸⅡ
１
１
FUJI SECRET
モジ ュール Ｂシ ン グル コン ベ ア
MODULE B SINGLE CONVEYOR
アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
レーン１コンベア基板通過確認Ｌ キーエンス
１
ＢＣＸ０００ ＭＢ Ｔ２ＬＳ１
LANE 1 CONVEYOR PANEL PASS CHECK L
ＦＳ－Ｖ３３Ｐ
KEYENCE
レーン１コンベア基板通過確認Ｒ キーエンス
２
ＢＣＸ００１ ＭＢ Ｔ２ＬＳ２
LANE 1 CONVEYOR PANEL PASS CHECK R
ＦＳ－Ｖ３４Ｐ
KEYENCE
レーン１コンベアバックアップピン検知 ＳＵＮＸ
３
ＢＣＸ００５ ＥＸ－１９Ａ－ＰＮ－Ｒ
ＭＢ Ｔ２ＬＳ５Ｔ，Ｒ
LANE 1 CONVEYOR BACKUP PIN CHECK SUNX
搬送モータ
ＭＢ Ｔ２Ｍ１
PANEL C/V MOTOR
日本電産サーボ
ＫＨ５６ＱＭ２Ｕ０５８
NIDEC SERVO
幅替えモータ
ＭＢ Ｔ２Ｍ２
WIDTH MOTOR
日本電産サーボ
ＫＨ５６ＱＭ２Ｕ０５９
NIDEC SERVO
クランプモータ
ＭＢ Ｔ２Ｍ５
CLAMP MOTOR
日本電産サーボ
ＫＨ５６ＫＭ２Ｕ１８０
NIDEC SERVO
Ａ
Ｐ
６
Ｘ
Ａ
０
０
０
０
０
０
４
５
６
ＦＳ－Ｖ３３Ｐ
ＯＲ
ＦＵ－２８９７
ＦＵ－２８９７
３
１
６
２
３
２
５
４
１
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
