ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 機関接続図 CONNECTION DIAGRAM 2 RGX BA 00 68 05 フィーダ浮上がり検知 RISED FEEDER CHECK ＴＹＰＥ ＡＩＭＥＸⅡ ６ ６ ７９ FUJI SECRET モジュールＡ モジュールＢ Ｍ Ｏ Ｄ Ｕ Ｌ Ｅ Ａ Ｍ Ｏ Ｄ Ｕ Ｌ Ｅ Ｂ ： Ｄ Ｃ 線 （ Ｄ Ｃ Ｗ Ｉ Ｒ Ｉ Ｎ Ｇ ） ： シ ー ル ド 、 通 信 線 （…
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
機関接続図

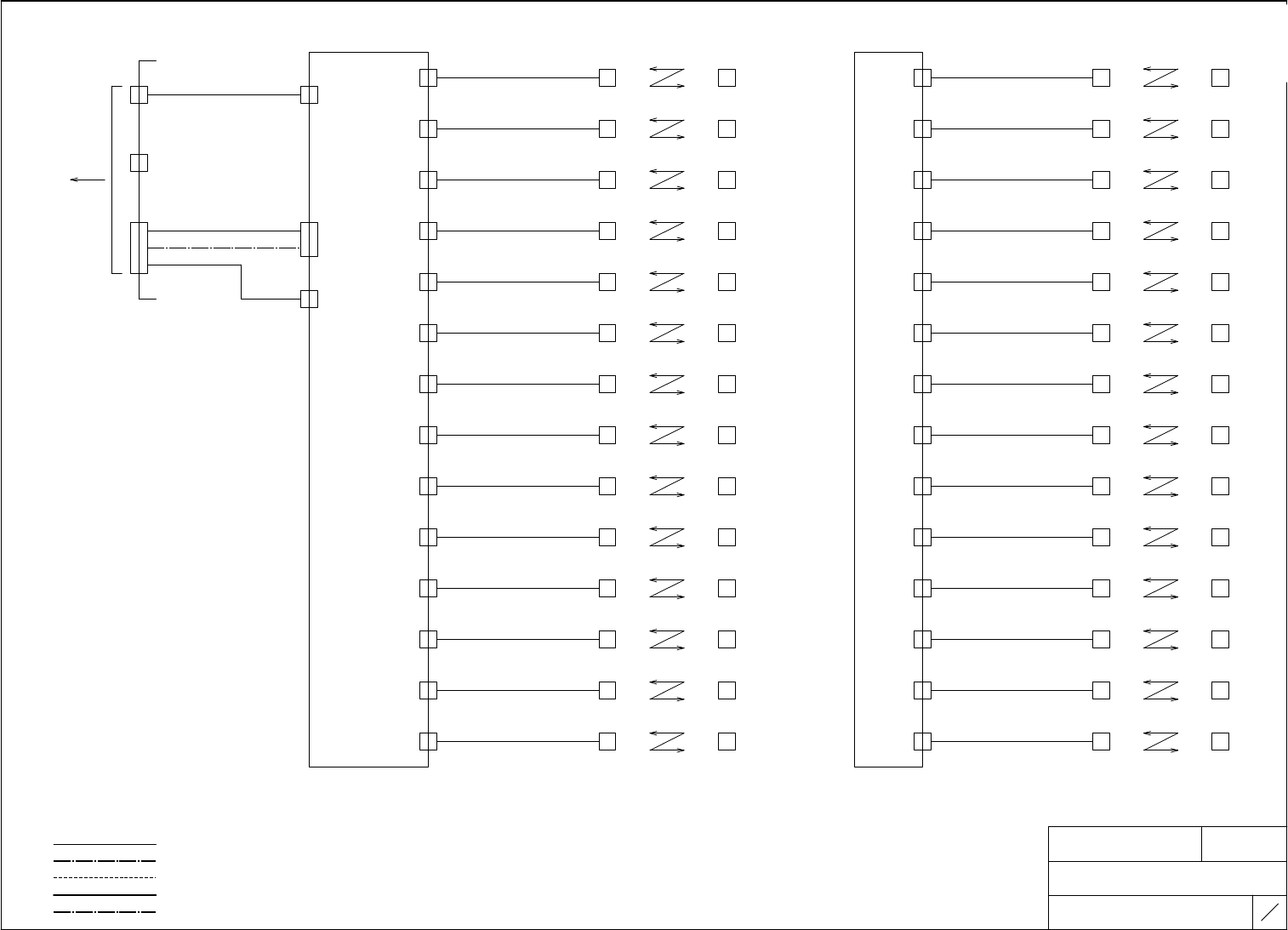

CONNECTION DIAGRAM
2RGXBA006805
デバイスパレット確認
DEVICE PALLET CHECK
ＴＹＰＥ
ＡＩＭＥＸⅡ
６５
７９
FUJI SECRET
モジュールＡ モジュールＢ
ＭＯＤＵＬＥ Ａ ＭＯＤＵＬＥ Ｂ
リモートＩ／Ｏ基板 リモートＩ／Ｏ基板
ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ
２ＥＧＸＢＡ０１１９＊＊
ＳＩＤＥ１ 部品廃棄ＢＯＸ着座確認
２ＥＧＸＢＡ０１３０＊＊
ＳＩＤＥ２ 部品廃棄ＢＯＸ着座確認
ＣＮ２３ ＭＡ Ｍ２ＬＳ７
ＣＮ２３ ＭＡ Ｍ２ＬＳ８
ＳＩＤＥ１ ＮＧ ＥＪＥＣＴ ＢＯＸ
ＳＥＴ ＣＨＥＣＫ
ＳＩＤＥ２ ＮＧ ＥＪＥＣＴ ＢＯＸ
ＳＥＴ ＣＨＥＣＫ
ＭＡ Ｒ１
ＣＮ２３
ＭＡ Ｒ２
ＣＮ２３
２ＥＧＭＢＡ０２４４＊＊
ＳＩＤＥ１ フィーダパレット前進位置確認
２ＥＧＭＢＡ０２５６＊＊
ＳＩＤＥ２ フィーダパレット前進位置確認
ａ－３ ＭＡ Ｍ２ＬＳ９
ａ－３ ＭＡ Ｍ２ＬＳ１１
ＳＩＤＥ１ ＦＥＥＤＥＲ ＰＡＬＬＥＴ
ＦＲＯＮＴ ＰＯＳＩＴＩＯＮ ＣＨＥＣＫ
ＳＩＤＥ２ ＦＥＥＤＥＲ ＰＡＬＬＥＴ
ＦＲＯＮＴ ＰＯＳＩＴＩＯＮ ＣＨＥＣＫ
ＭＡ Ｒ１
Ｘａ－３
ＭＡ Ｒ２
Ｘａ－３
２ＥＧＭＢＡ０２４５＊＊
ＳＩＤＥ１ フィーダパレット標準位置確認
２ＥＧＭＢＡ０２５７＊＊
ＳＩＤＥ２ フィーダパレット標準位置確認
ａ－４ ＭＡ Ｍ２ＬＳ１０
ａ－４ ＭＡ Ｍ２ＬＳ１２
ＳＩＤＥ１ ＦＥＥＤＥＲ ＰＡＬＬＥＴ
ＮＯＲＭＡＬ ＰＯＳＩＴＩＯＮ ＣＨＥＣＫ
ＳＩＤＥ２ ＦＥＥＤＥＲ ＰＡＬＬＥＴ
ＮＯＲＭＡＬ ＰＯＳＩＴＩＯＮ ＣＨＥＣＫ
ＭＡ Ｒ１
Ｘａ－４
ＭＡ Ｒ２
Ｘａ－４
Ａ２ＰＣＢ１１
：ＤＣ線（ＤＣ ＷＩＲＩＮＧ）
：シールド、通信線（ＳＨＩＥＬＤ、ＣＯＭＭＵＮＩＣＡＴＩＯＮ ＷＩＲＩＮＧ）
：アース線（ＥＡＲＴＨ ＷＩＲＩＮＧ）
：ＡＣ、動力用配線（ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
：ＡＣ、動力用シールド配線（ＳＨＩＥＬＤ ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
２ＥＧＸＢＡ０１２８＊＊
ＳＩＤＥ２ 部品廃棄ＢＯＸ着座確認
ＣＮ２３ ＭＢ Ｍ２ＬＳ８
ＳＩＤＥ２ ＮＧ ＥＪＥＣＴ ＢＯＸ
ＳＥＴ ＣＨＥＣＫ
ＭＢ Ｒ２
ＣＮ２３
２ＥＧＭＢＡ０２８８＊＊
ＳＩＤＥ２ フィーダパレット前進位置確認
ａ－３ ＭＢ Ｍ２ＬＳ１１
ＳＩＤＥ２ ＦＥＥＤＥＲ ＰＡＬＬＥＴ
ＦＲＯＮＴ ＰＯＳＩＴＩＯＮ ＣＨＥＣＫ
ＭＢ Ｒ２
Ｘａ－３
２ＥＧＭＢＡ０２８９＊＊
ＳＩＤＥ２ フィーダパレット標準位置確認
ａ－４ ＭＢ Ｍ２ＬＳ１２
ＳＩＤＥ２ ＦＥＥＤＥＲ ＰＡＬＬＥＴ
ＮＯＲＭＡＬ ＰＯＳＩＴＩＯＮ ＣＨＥＣＫ
ＭＢ Ｒ２
Ｘａ－４
２ＥＧＸＢＡ０１２７＊＊
ＳＩＤＥ１ 部品廃棄ＢＯＸ着座確認
ＣＮ２３ ＭＢ Ｍ２ＬＳ７
ＳＩＤＥ１ ＮＧ ＥＪＥＣＴ ＢＯＸ
ＳＥＴ ＣＨＥＣＫ
ＭＢ Ｒ１
ＣＮ２３
２ＥＧＭＢＡ０２７６＊＊
ＳＩＤＥ１ フィーダパレット前進位置確認
ａ－３ ＭＢ Ｍ２ＬＳ９
ＳＩＤＥ１ ＦＥＥＤＥＲ ＰＡＬＬＥＴ
ＦＲＯＮＴ ＰＯＳＩＴＩＯＮ ＣＨＥＣＫ
ＭＢ Ｒ１
Ｘａ－３
２ＥＧＭＢＡ０２７７＊＊
ＳＩＤＥ１ フィーダパレット標準位置確認
ａ－４ ＭＢ Ｍ２ＬＳ１０
ＳＩＤＥ１ ＦＥＥＤＥＲ ＰＡＬＬＥＴ
ＮＯＲＭＡＬ ＰＯＳＩＴＩＯＮ ＣＨＥＣＫ
ＭＢ Ｒ１
Ｘａ－４
Ｂ２ＰＣＢ１２Ａ２ＰＣＢ１２
ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ
リモートＩ／Ｏ基板
Ｂ２ＰＣＢ１１
ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ
リモートＩ／Ｏ基板
ＭＡ
Ｍ２ＬＳ７
ＭＡ
Ｍ２ＬＳ８
ＭＢ
Ｍ２ＬＳ７
ＭＢ
Ｍ２ＬＳ８
２ＥＧＹＢＡ０３７９＊＊
２ＥＧＹＢＡ０３７９＊＊
２ＥＧＹＢＡ０３７９＊＊
２ＥＧＹＢＡ０３７９＊＊
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
機関接続図
CONNECTION DIAGRAM
2RGXBA006805
フィーダ浮上がり検知
RISED FEEDER CHECK
ＴＹＰＥ
ＡＩＭＥＸⅡ
６６
７９
FUJI SECRET
モジュールＡ モジュールＢ
ＭＯＤＵＬＥ Ａ ＭＯＤＵＬＥ Ｂ
：ＤＣ線（ＤＣ ＷＩＲＩＮＧ）
：シールド、通信線（ＳＨＩＥＬＤ、ＣＯＭＭＵＮＩＣＡＴＩＯＮ ＷＩＲＩＮＧ）
：アース線（ＥＡＲＴＨ ＷＩＲＩＮＧ）
：ＡＣ、動力用配線（ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
：ＡＣ、動力用シールド配線（ＳＨＩＥＬＤ ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
フィーダ浮上り検知中継
ＲＡＩＳＥＤ ＦＥＥＤＥＲ ＣＨＥＣＫ ＣＯＮＮＥＣＴ
２ＡＧＸＢＡ０１０４＊＊
センサ直列接続基板
ＳＥＮＳＯＲ ＡＮＤ ＢＯＡＲＤ
リモートＩ／Ｏ基板
ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ
２ＡＧＸＢＡ０１０５＊＊
ＳＩＤＥ１ フィーダ
浮き上がり検知（左）
ＣＮ１ ＭＡ Ｍ２ＬＳ１３
ＳＩＤＥ１ ＲＡＩＳＥＤ
ＦＥＥＤＥＲ ＣＨＥＣＫ（ＬＥＦＴ）
Ｒ１／Ｒ２
Ｘａ－１ ＣＮ１
２ＥＧＸＢＡ０２５７＊＊
ａ－１ ＣＮ３
ＭＡ Ｒ１
Ｘａ－１
Ｒ１／Ｒ２
Ｘａ－１ ＣＮ３
ＭＡ Ｍ２ＬＳ１４
ＣＮ１
Ａ２ＰＣＢ１１
２ＥＧＸＢＡ０２６１＊＊ ２ＡＧＸＢＡ０１０６＊＊
ＳＩＤＥ１ フィーダ
浮き上がり検知（右)
ＣＮ２
ＭＡ Ｍ２ＬＳ１４
ＳＩＤＥ１ ＲＡＩＳＥＤ
ＦＥＥＤＥＲ ＣＨＥＣＫ（ＲＩＧＨＴ）
Ｒ１／Ｒ２
Ｘａ－１ ＣＮ２
Ａ３１ＰＣＢ１
フィーダ浮上り検知中継
ＲＡＩＳＥＤ ＦＥＥＤＥＲ ＣＨＥＣＫ ＣＯＮＮＥＣＴ
２ＡＧＸＢＡ０１０４＊＊
センサ直列接続基板
ＳＥＮＳＯＲ ＡＮＤ ＢＯＡＲＤ
リモートＩ／Ｏ基板
ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ
２ＡＧＸＢＡ０１０５＊＊
ＳＩＤＥ２ フィーダ
浮き上がり検知（左）
ＣＮ１ ＭＡ Ｍ２ＬＳ１５
ＳＩＤＥ２ ＲＡＩＳＥＤ
ＦＥＥＤＥＲ ＣＨＥＣＫ（ＬＥＦＴ）
Ｒ１／Ｒ２
Ｘａ－１ ＣＮ１
２ＥＧＸＢＡ０２５７＊＊
ａ－１ ＣＮ３
ＭＡ Ｒ２
Ｘａ－１
Ｒ１／Ｒ２
Ｘａ－１ ＣＮ３
ＭＡ Ｍ２ＬＳ１６
ＣＮ１
Ａ２ＰＣＢ１２
２ＥＧＸＢＡ０２６１＊＊ ２ＡＧＸＢＡ０１０６＊＊
ＳＩＤＥ２ フィーダ
浮き上がり検知（右）
ＣＮ２
ＭＡ Ｍ２ＬＳ１６
ＳＩＤＥ２ ＲＡＩＳＥＤ
ＦＥＥＤＥＲ ＣＨＥＣＫ（ＲＩＧＨＴ）
Ｒ１／Ｒ２
Ｘａ－１ ＣＮ２
Ａ３２ＰＣＢ１
ＳＩＤＥ２ フィーダ
浮き上がり検知（左）
フィーダ浮上り検知中継
ＲＡＩＳＥＤ ＦＥＥＤＥＲ ＣＨＥＣＫ ＣＯＮＮＥＣＴ
２ＡＧＸＢＡ０１０４＊＊
センサ直列接続基板
ＳＥＮＳＯＲ ＡＮＤ ＢＯＡＲＤ
リモートＩ／Ｏ基板
ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ
２ＡＧＸＢＡ０１０５＊＊
ＳＩＤＥ１ フィーダ
浮き上がり検知（左）
ＣＮ１ ＭＢ Ｍ２ＬＳ１３
ＳＩＤＥ１ ＲＡＩＳＥＤ
ＦＥＥＤＥＲ ＣＨＥＣＫ（ＬＥＦＴ）
Ｒ１／Ｒ２
Ｘａ－１ ＣＮ１
２ＥＧＸＢＡ０２５７＊＊
ａ－１ ＣＮ３
ＭＢ Ｒ１
Ｘａ－１
Ｒ１／Ｒ２
Ｘａ－１ ＣＮ３
ＭＢ Ｍ２ＬＳ１４
ＣＮ１
Ｂ２ＰＣＢ１１
２ＥＧＸＢＡ０２６１＊＊ ２ＡＧＸＢＡ０１０６＊＊
ＣＮ２
Ｒ１／Ｒ２
Ｘａ－１ ＣＮ２
Ｂ３１ＰＣＢ１
フィーダ浮上り検知中継
ＲＡＩＳＥＤ ＦＥＥＤＥＲ ＣＨＥＣＫ ＣＯＮＮＥＣＴ
２ＡＧＸＢＡ０１０４＊＊
センサ直列接続基板
ＳＥＮＳＯＲ ＡＮＤ ＢＯＡＲＤ
リモートＩ／Ｏ基板
ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ
２ＡＧＸＢＡ０１０５＊＊
ＣＮ１ ＭＢ Ｍ２ＬＳ１５
ＳＩＤＥ２ ＲＡＩＳＥＤ
ＦＥＥＤＥＲ ＣＨＥＣＫ（ＬＥＦＴ）
Ｒ１／Ｒ２
Ｘａ－１ ＣＮ１
２ＥＧＸＢＡ０２５７＊＊
ａ－１ ＣＮ３
ＭＢ Ｒ２
Ｘａ－１
Ｒ１／Ｒ２
Ｘａ－１ ＣＮ３
ＭＢ Ｍ２ＬＳ１６
ＣＮ１
Ｂ２ＰＣＢ１２
２ＥＧＸＢＡ０２６１＊＊ ２ＡＧＸＢＡ０１０６＊＊
ＳＩＤＥ２ フィーダ
浮き上がり検知（右）
ＣＮ２
ＭＢ Ｍ２ＬＳ１６
ＳＩＤＥ２ ＲＡＩＳＥＤ
ＦＥＥＤＥＲ ＣＨＥＣＫ（ＲＩＧＨＴ）
Ｒ１／Ｒ２
Ｘａ－１ ＣＮ２
Ｂ３２ＰＣＢ１
ＳＩＤＥ１ フィーダ
浮き上がり検知（右）
ＭＢ Ｍ２ＬＳ１４
ＳＩＤＥ１ ＲＡＩＳＥＤ
ＦＥＥＤＥＲ ＣＨＥＣＫ（ＲＩＧＨＴ）
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
機関接続図
CONNECTION DIAGRAM
2RGXBA006805
デバイスパレット
DEVICE PALLET
ＴＹＰＥ
ＡＩＭＥＸⅡ
６７
７９
FUJI SECRET
フィーダパレット基板 フィーダパレット基板
ＦＥＥＤＥＲ ＰＡＬＬＥＴ ＰＣＢ ＦＥＥＤＥＲ ＰＡＬＬＥＴ ＰＣＢ
ＳＬＯＴ １
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ １５
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ５
ＳＬＯＴ １
ＣＮ１９
ＳＬＯＴ １５
Ｍ／Ｃ ＣＮ１
ＳＬＯＴ １ ＳＬＯＴ １５
ＲＨ３３５０＊
ＣＮ３
ＰＬＴＣＮ３
ＳＬＯＴ ２
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ １６
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ６
ＳＬＯＴ ２
ＣＮ２０
ＳＬＯＴ １６
ＳＬＯＴ ２ ＳＬＯＴ １６
Ｍ／Ｃ ＣＮ４
ＳＬＯＴ ３
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ １７
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３５２＊
装置
ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ８
ＳＬＯＴ ３
ＣＮ２１
ＳＬＯＴ １７
ＭＡＣＨＩＮＥ
ＳＬＯＴ ３ ＳＬＯＴ １７
Ｍ／Ｃ ＣＮ２ ＳＬＯＴ ４
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ １８
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３５１＊ ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ７
ＳＬＯＴ ４
ＣＮ２３
ＳＬＯＴ １８
ＣＮ１
ＳＬＯＴ ４ ＳＬＯＴ １８
ＰＡＬＬＥＴＥ
ＳＬＯＴ ５
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ １９
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ９
ＳＬＯＴ ５
ＣＮ２２
ＳＬＯＴ １９
ＳＬＯＴ ５ ＳＬＯＴ １９
ＣＮ５０
ＣＮ５０
ＳＬＯＴ ６
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ ２０
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ１０
ＳＬＯＴ ６
ＣＮ２４
ＳＬＯＴ ２０
ＳＬＯＴ ６ ＳＬＯＴ ２０
ＳＬＯＴ ７
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ ２１
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ１１
ＳＬＯＴ ７
ＣＮ２５
ＳＬＯＴ ２１
ＳＬＯＴ ７ ＳＬＯＴ ２１
ＳＬＯＴ ８
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ ２２
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ１３
ＳＬＯＴ ８
ＣＮ２６
ＳＬＯＴ ２２
ＳＬＯＴ ８ ＳＬＯＴ ２２
ＳＬＯＴ ９
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ ２３
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ１２
ＳＬＯＴ ９
ＣＮ２８
ＳＬＯＴ ２３
ＳＬＯＴ ９ ＳＬＯＴ ２３
ＳＬＯＴ １０
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ ２４
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ１４
ＳＬＯＴ １０
ＣＮ２７
ＳＬＯＴ ２４
ＳＬＯＴ １０ ＳＬＯＴ ２４
ＳＬＯＴ １１
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ ２５
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ１５
ＳＬＯＴ １１
ＣＮ２９
ＳＬＯＴ ２５
ＳＬＯＴ １１ ＳＬＯＴ ２５
ＳＬＯＴ １２
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ ２６
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ１６
ＳＬＯＴ １２
ＣＮ３０
ＳＬＯＴ ２６
ＳＬＯＴ １２ ＳＬＯＴ ２６
ＳＬＯＴ １３
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ ２７
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ１８
ＳＬＯＴ １３
ＣＮ３１
ＳＬＯＴ ２７
ＳＬＯＴ １３ ＳＬＯＴ ２７
ＳＬＯＴ １４
フィーダ
ＦＥＥＤＥＲ ＳＬＯＴ ２８
フィーダ
ＦＥＥＤＥＲ
ＲＨ３３４９＊ ＲＨ３３４９＊
ＣＮ１７
ＳＬＯＴ １４
ＣＮ３２
ＳＬＯＴ ２８
ＳＬＯＴ １４ ＳＬＯＴ ２８
ＰＣＢ１ ＰＣＢ１
：ＤＣ線（ＤＣ ＷＩＲＩＮＧ）
：シールド、通信線（ＳＨＩＥＬＤ、ＣＯＭＭＵＮＩＣＡＴＩＯＮ ＷＩＲＩＮＧ）
：アース線（ＥＡＲＴＨ ＷＩＲＩＮＧ）
：ＡＣ、動力用配線（ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
：ＡＣ、動力用シールド配線（ＳＨＩＥＬＤ ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
