ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 部品配置図 PARTS ARRANGMENT 2 RGX BA 01 83 01 ベースＣＰＵ ＢＯＸ BASE CPU BOX ＴＹＰＥ ＡＩＭＥＸⅡ １ ２ Ｆ Ｕ Ｊ Ｉ Ｓ Ｅ Ｃ Ｒ Ｅ Ｔ ② ベ ー ス Ｃ Ｐ Ｕ Ｂ Ｏ Ｘ Ｂ Ａ Ｓ Ｅ Ｃ Ｐ Ｕ Ｂ Ｏ Ｘ 品 名 図 番 形 式 メ ーカー 定 格 個 数 Ｎｏ． Ｎ Ａ Ｍ Ｅ Ｄ Ｒ Ａ Ｗ Ｉ Ｎ Ｇ …
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT

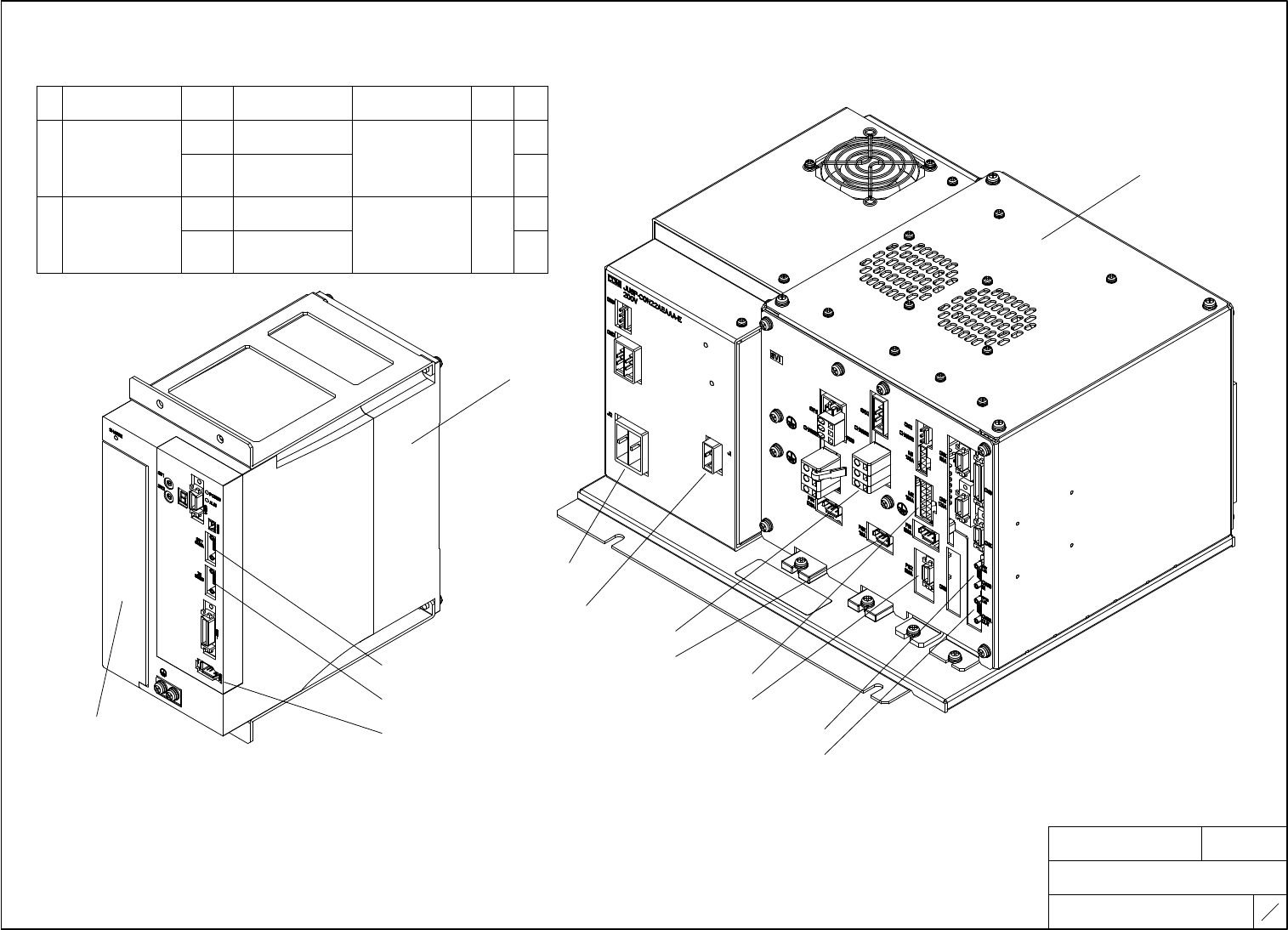

RS04321
サーボアンプ、サーボＢＯＸ
SERVO AMP、SERVO BOX
ＴＹＰＥ
ＡＩＭＥＸ
１
１
サーボアンプ
ＳＥＲＶＯ ＡＭＰ
品 名 記 号 形 式 メーカー 定 格 個 数
Ｎｏ．
ＮＡＭＥ ＳＹＭＢＯＬ ＴＹＰＥ ＭＡＮＵＦＡＣＴＵＲＥＲ ＲＡＴＩＮＧ Ｑ’ＴＹ
一体型サーボアンプ
安川電機
１
ＭＡＳＶ１
２
ＵＮＩＴＥＤ ＳＥＲＶＯ ＡＭＰ
ＹＡＳＫＡＷＡ
ＳＧＤＺ－ＢＳ６１ＡＮ７Ａ－ＦＫ－Ｅ
サーボアンプ
安川電機
２
ＳＥＲＶＯ ＡＭＰ
ＹＡＳＫＡＷＡ
ＭＡ１２ＳＡ１
２
ＭＡＳＶ２
ＭＢＳＶ１
ＭＢＳＶ２
ＭＡ２２ＳＡ１
ＭＢ１２ＳＡ１
ＭＢ２２ＳＡ１
②
①
２
２
３．０ＫＷ
ＳＧＤＺ－ＢＳ６１ＡＮ７Ａ－ＦＫ－Ｅ
It is not at a single robot
It is not at a single robot
ＣＮ６Ａ
ＣＮ６Ｂ
ＣＮ２
Ｊ２
Ｊ１
ＣＮ３Ａ
ＣＮ３Ｂ
１１ＳＡ
Ｍ２
ＰＧ２
ＴＢ
ＴＥＲＭＩＮＡＬ
ＳＧＤＳ－３０Ａ７５ＡＲＹ５３３－Ｅ
ＳＧＤＳ－３０Ａ７５ＡＲＹ５３３－Ｅ
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGMENT

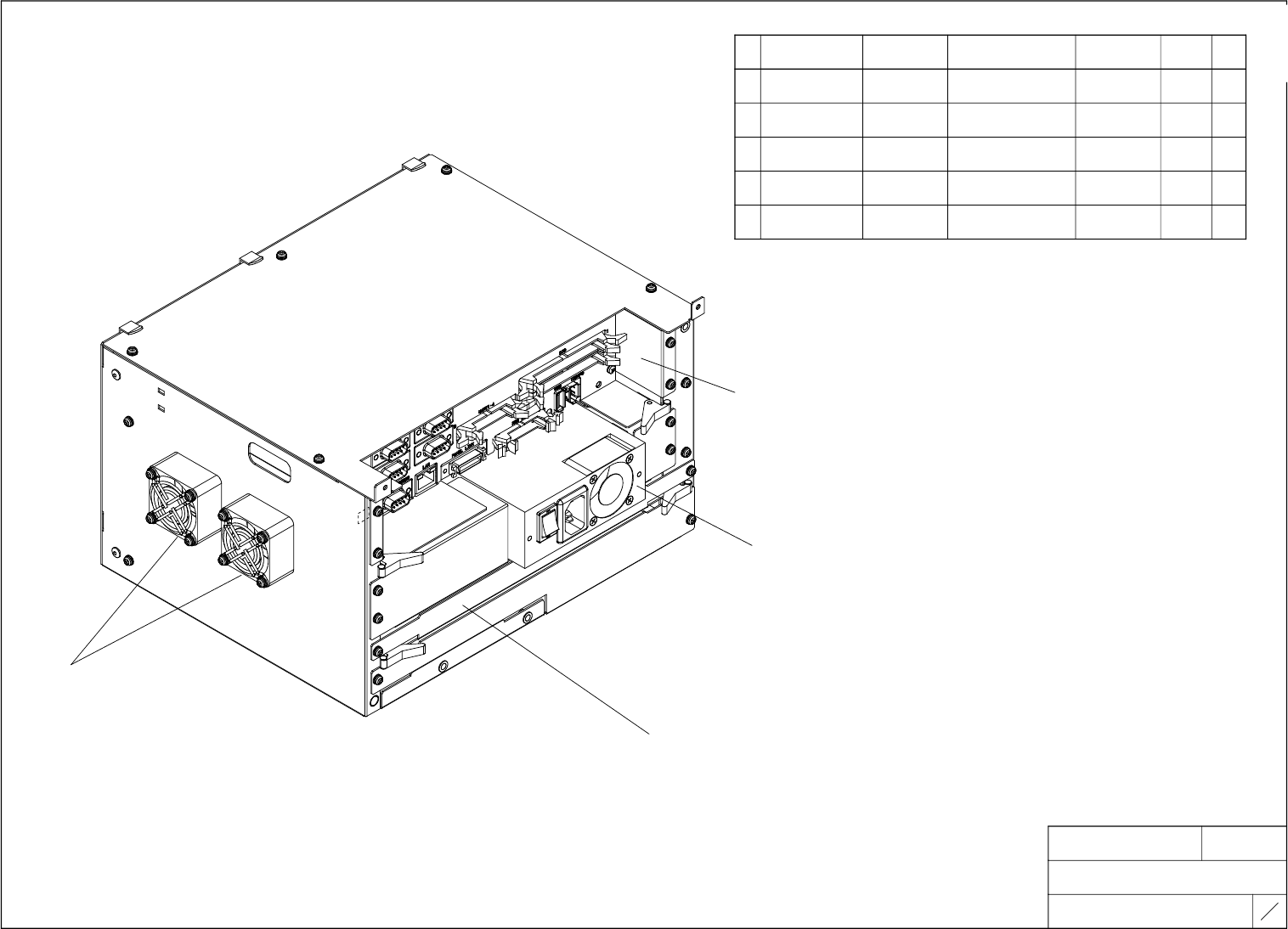

2RGXBA018301
ベースＣＰＵ ＢＯＸ
BASE CPU BOX
ＴＹＰＥ
ＡＩＭＥＸⅡ
１
２
ＦＵＪＩ ＳＥＣＲＥＴ
②
ベースＣＰＵ ＢＯＸ
ＢＡＳＥ ＣＰＵ ＢＯＸ
品 名 図 番 形 式 メーカー 定 格 個 数
Ｎｏ．
ＮＡＭＥ ＤＲＡＷＩＮＧ ＮＵＭＢＥＲ ＴＹＰＥ ＭＡＮＵＦＡＣＴＵＲＥＲ ＲＡＴＩＮＧ Ｑ’ＴＹ
ＣＰＵ ボード
ニチゾウ電子
１
ＸＫ０４６５＊ ＣＦＫ−Ｂ８０
１
ＣＰＵ ＢＯＡＲＤ
ＮＩＣＨＩＺＯＵ ＥＬＥＣＴＲＩＣ
電源ユニット
２ １
ＰＯＷＥＲＵＮＩＴ
メモリーカード基板
高木産業
３
ＸＫ０６４０＊ ４ＴＰ−３Ａ３９０
１
ＭＥＭＯＲＹ ＣＡＲＤ ＢＯＡＲＤ
ＴＡＫＡＧＩ
メモリーカード
ＴＤＫ
４
Ｋ６１７７＊ ＣＦＧ８Ｂ０１ＧＪＡＢＣＳ−ＦＡＡ
１
ＭＥＭＯＲＹ ＣＡＲＤ
ＴＤＫ
①
③，④
ファン
山洋電気
５
ＲＨ６４６８＊ （１０９Ｐ０４１２Ｈ６０２）
２
ＦＡＮ
ＳＡＮＹＯ ＤＥＮＫＩ
⑤
Ｔ６８７４８ ＮＬ０６ＧーＲｅｖＤ
イースタン
ＥＡＳＴＥＲＮ
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGMENT
2RGXBA018301
ベースＣＰＵ ＢＯＸ
BASE CPU BOX
ＴＹＰＥ
ＡＩＭＥＸⅡ
２
２
ＦＵＪＩ ＳＥＣＲＥＴ

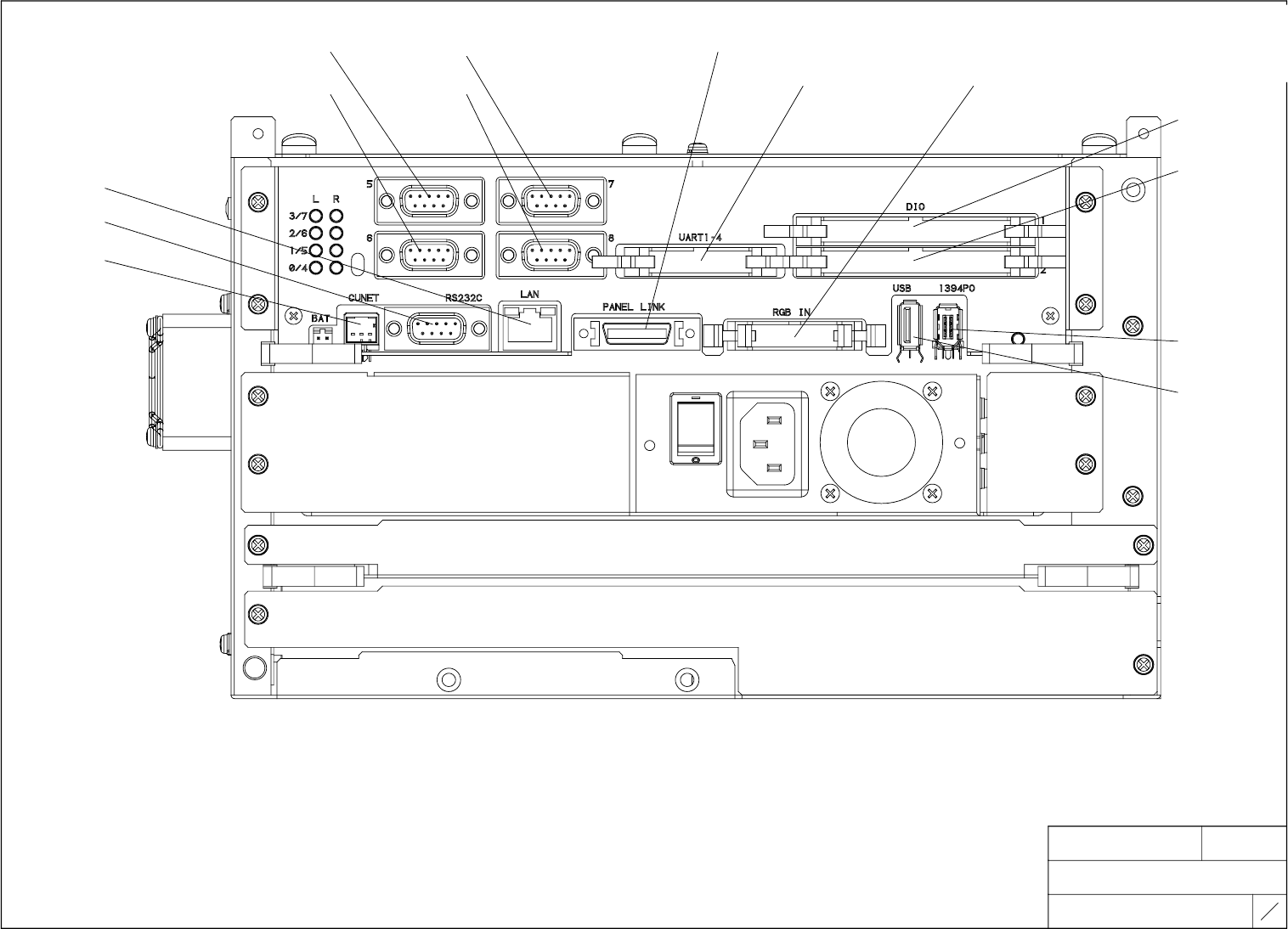

ＰＡＮＥＬ ＬＩＮＫ
ＵＡＲＴ５ ＵＡＲＴ７
ＵＡＲＴ１∼４ ＲＧＢ ＩＮ
ＵＡＲＴ６ ＵＡＲＴ８
ＤＩＯ１
ＤＩＯ２
ＬＡＮ
ＲＳ２３２Ｃ
ＣｕＮｅｔ
１３９４Ｐ０
ＵＳＢ
