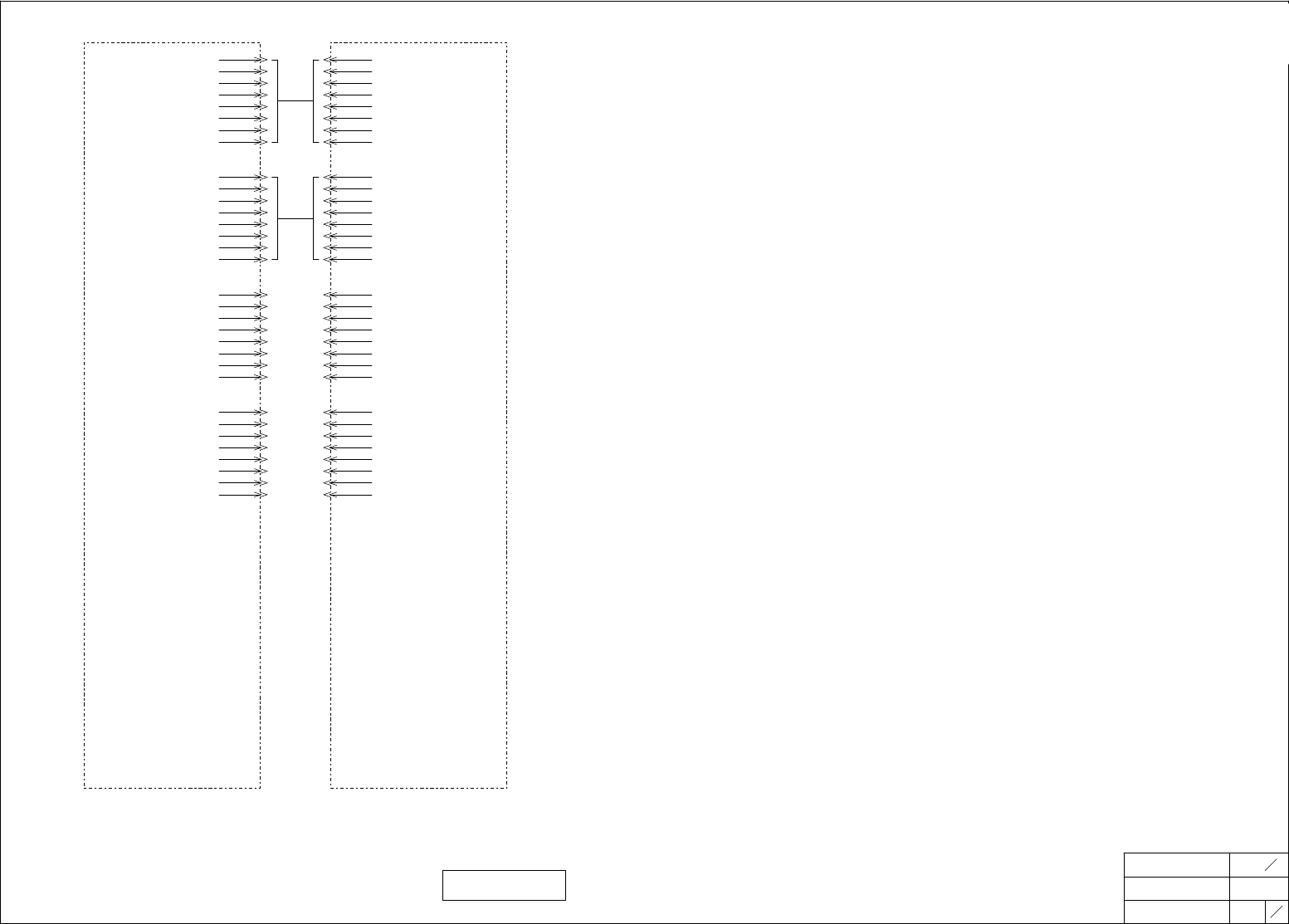

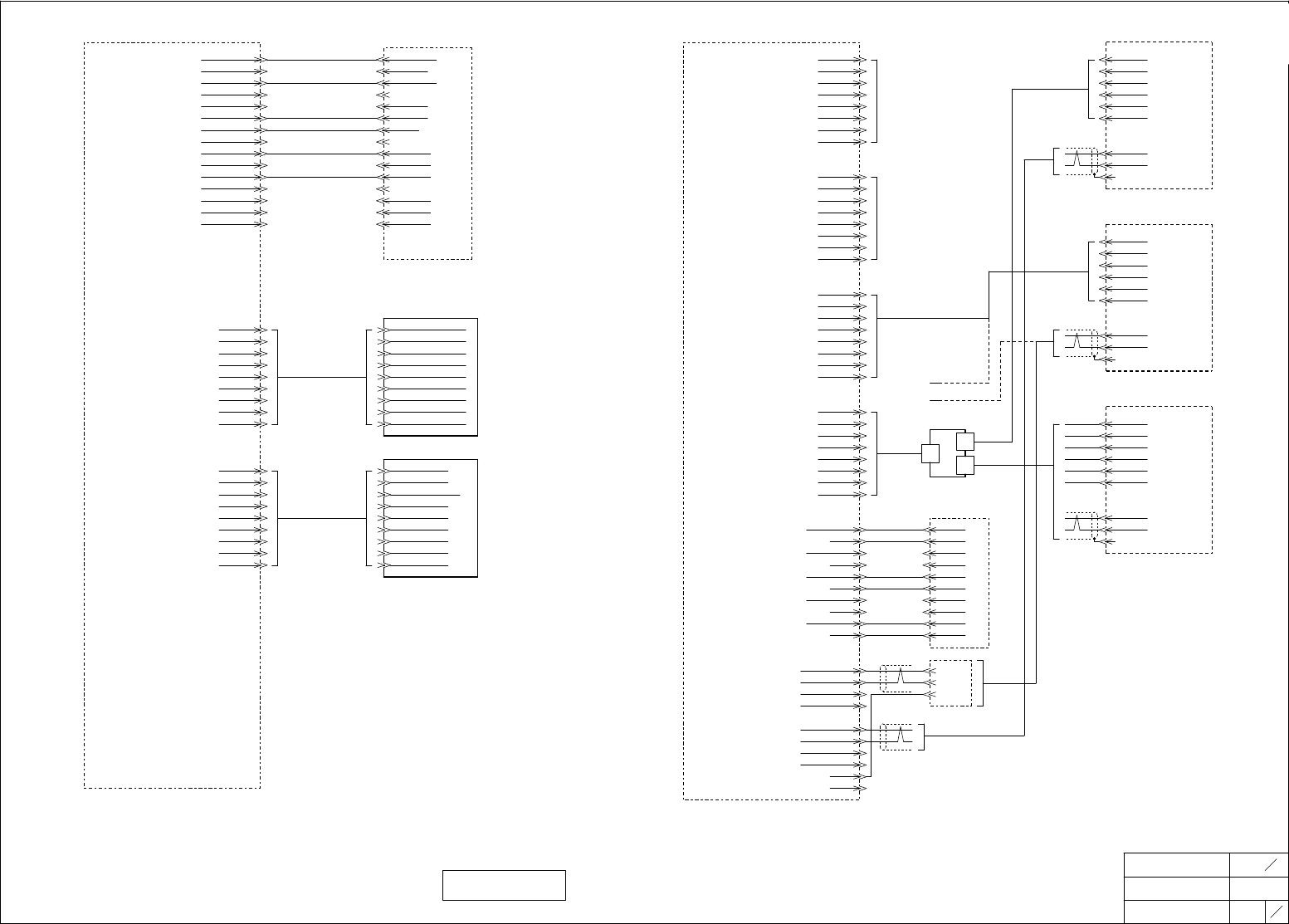

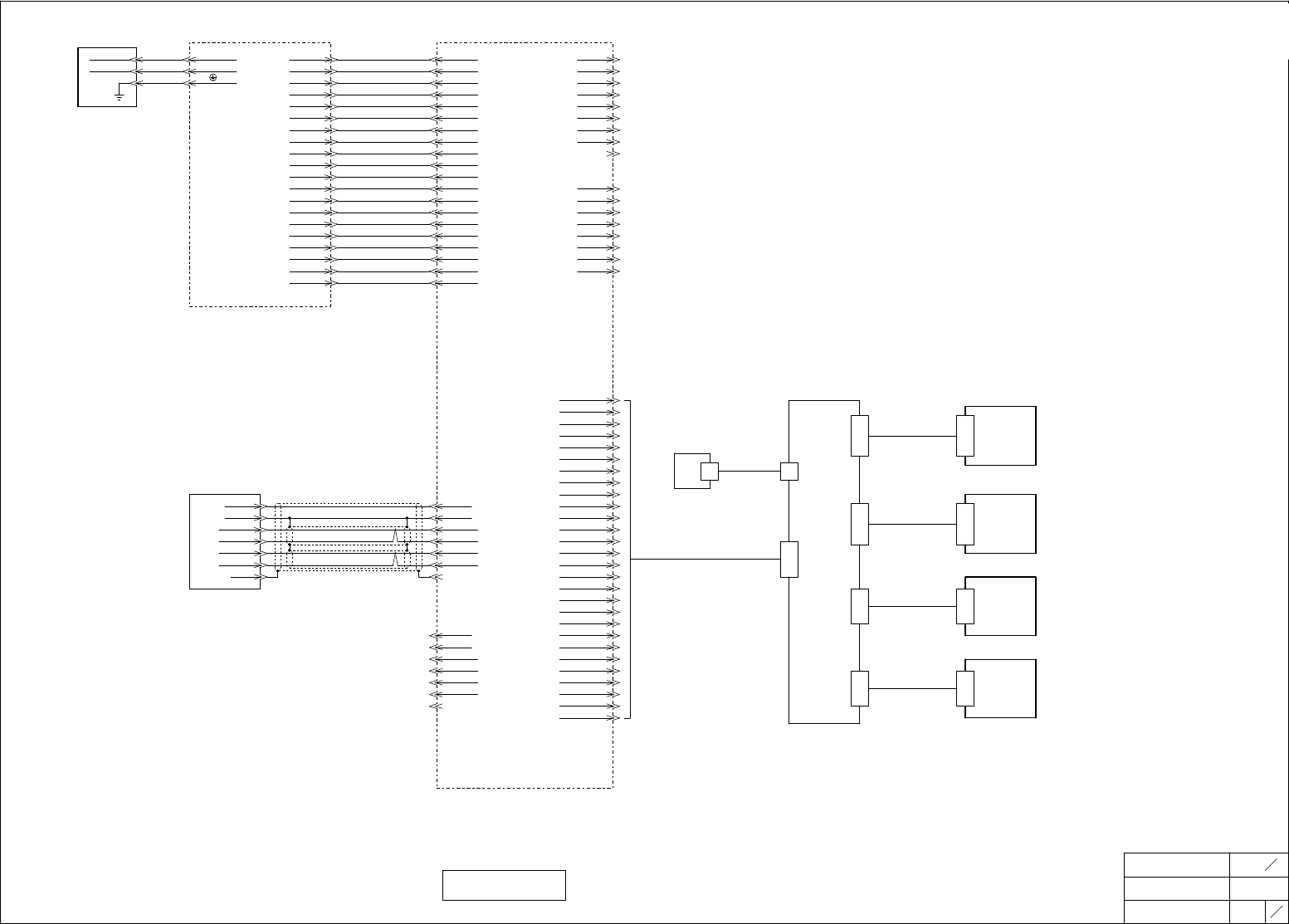

NAME PAGE
モジュールB回路図
MODULE B CIRCUIT DIAGRAM
52
31
TITLE TYPE
CPU BOX
CPU BOX
AIMEXⅡ
DRAWING No.
3
9
FUJI SECRET
2RGXBA017100
PARTSTRG1
PARTSCAM1
ADDRESS
3642
ADDRESS
3633
(PCB7) AP7
MB CPU1
(M1PCB1)
AP1/M1
(M1PCB1) AP1/M1
(PCB5) AP5
MB CPU1
SERVO BOARD 1
I/O INTERFACE
OPTO_A
1
OPTO_B
2
OPTO_C
3
OPTO_D
4
OPTO_E
5
OPTO_F
6
XESTOP
7
SHIELD
8
OPTO_A_RTN
9
OPTO_B_RTN
10
OPTO_C_RTN
11
OPTO_D_RTN
12
OPTO_E_RTN
13
OPTO_F_RTN
14
XESTOP_RTN
15
サーボBOX 1
SERVO BOX 1
IN
CN3A
TD+ CONN_RD1+
1 -1
NC1+ RD1_COMM
2 -2
GND EARTHGND_OUT
3 -3
NC2+ TD1_COMM
4 -4
RD+ CONN_TD1+
5 -5
TD- CONN_RD1-
6 -6
NC1- RD1_COMM
7 -7
NC2- TD1_COMM
8 -8
RD- CONN_TD1-
9 -9
Y1軸サーボアンプ
Y1 AXIS SERVO AMP
OUT
CN6B
RD+ CONN_TD0+
1 -1
NC1+ TD0_COMM
2 -2
GND EARTHGND_IN
3 -3
NC2+ RD0_COMM
4 -4
TD+ CONN_RD0+
5 -5
RD- CONN_TD0-
6 -6
NC1- TD0_COMM
7 -7
NC2- RD0_COMM
8 -8
TD- CONN_RD0-
9 -9
VISION BOARD 1 MARK CAMERA 1
MARK IEEE1394
VP1 VP1
1 11
VG1 VG1
2 2
TPB1- TPB1-
3 3
TPB1+ TPB1+
4 4
TPA1- TPA1-
5 5
TPA1+ TPA1+
6 6
FG
7
FG
TRIGER
8
TRIGER+
1
TRIGER-
PART2
2
VP1
1 CASE
VG1
2
TPB1-
3
未使用
TPB1+
4
NOT USED
PARTS CAMERA 1
TPA1-
5 IEEE1394
TPA1+
VP1
6
FG
11
VG1
7
FG
2
TPB1-
8
3
TPB1+
PART1 4
TPA1-
VP1
5
TPA1+
1
VG1
6
2
TPB1-
3 TRIGER
TPB1+
TRIGER+
4
TPA1-
1
TRIGER-
5
TPA1+
2
6
FG
CASE
7
FG
8
HEAD
HEAD CAMERA 1
VP1
IEEE1394
1
VG1 VP1
2 11
TPB1- VG1
3 2
TPB1+ TPB1-
4 3
TPA1- TPB1+
5 4
TPA1+ TPA1-
6 5
FG TPA1+
7 6
FG
8
TRIGER
TRIGER+
TRIG IN
1
TRIG IN1
TRIGER-
インターフェース基板
1 2
INTERFACE BOARD
GND
2
BCN13
CASE
TRIG IN2 BFY01C
3
-1
GND
BGB
4
-2
TRIG IN3
BFY01A
5
-3
GND
BGB
6
-4
TRIG IN4 BOPTOA
7
-5
GND
BGB
8
-6
TRIG IN0
9
GND
10
TRIG OUT
TROUT1+
1
TROUT0-
2
TROUT2+
3
TROUT1-
4
TROUT3+
5
TROUT2-
6
TROUT0+
7
TROUT3-
8
FG
9
FG
10
-7
-8
BFY01B
BGB
BFY01D
-9
BGB
-10
FOR A SINGLE ROBOT
シングルロボット時
VISION BOARD 2
リピータ
REPEATER
CH2
CH1
CH3
シングルロボットの時ありません
It is not at a single robot
※印
※ mark
※
※
※
※ ※
※
※
未使用
NOT USED
インターフェース基板
INTERFACE BOARD
BCN14
B+24VB1
-4
BK105
-5
B+24VB1
-6
-1
BK104
-2
BK102
-3
GA
-7
-8
BOPTOA
-12
BOPTOB
-13
BOPTOC
-14
-9
BOPTOE
-10
BOPTOF
-11
BXESTOP
-15
PARTS TRIG1
-1
-2
-3
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
32  01
32  02
32  03
32  04
32  05
32  06
32  07
32  08
32  09
32  10
32  11
32  12
32  13
32  14
32  15
32  16
32  17
32  18
32  19
32  20
32  21
32  22
32  23
32  24
32  25
32  26
32  27
32  28
32  29
32  30
32  31
32  32
32  33
32  34
32  35
32  36
32  37
32  38
32  39
32  40
32  41
32  42
32  43
32  44
32  45
NAME PAGE
モジュールB回路図
MODULE B CIRCUIT DIAGRAM
52
32
TITLE TYPE
CPU BOX
CPU BOX
AIMEXⅡ
DRAWING No.
4
9
FUJI SECRET
2RGXBA017100
(PCB6) AP6
MB CPU1
(PCB6) AP6
MB CPU2
FABRIC BOARD 1
LINK0 RX0
RX0+
1
RX0-
2
RX1+
3
RX2+
4
RX2-
5
RX1-
6
RX3+
7
RX3-
8
LINK0 TX0
TX0+
1
TX0-
2
TX1+
3
TX2+
4
TX2-
5
TX1-
6
TX3+
7
TX3-
8
LINK1 RX1
RX0+
1
RX0-
2
RX1+
3
RX2+
4
RX2-
5
RX1-
6
RX3+
7
RX3-
8
LINK1 TX1
TX0+
1
TX0-
2
TX1+
3
TX2+
4
TX2-
5
TX1-
6
TX3+
7
TX3-
8
FABRIC BOARD 2
LINK0 RX0
RX0+
1
RX0-
2
RX1+
3
RX2+
4
RX2-
5
RX1-
6
RX3+
7
RX3-
8
LINK0 TX0
TX0+
1
TX0-
2
TX1+
3
TX2+
4
TX2-
5
TX1-
6
TX3+
7
TX3-
8
LINK1 RX1
RX0+
1
RX0-
2
RX1+
3
RX2+
4
RX2-
5
RX1-
6
RX3+
7
RX3-
8
LINK1 TX1
TX0+
1
TX0-
2
TX1+
3
TX2+
4
TX2-
5
TX1-
6
TX3+
7
TX3-
8
シングルロボットの時ありません
It is not at a single robot
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
33  01
33  02
33  03
33  04
33  05
33  06
33  07
33  08
33  09
33  10
33  11
33  12
33  13
33  14
33  15
33  16
33  17
33  18
33  19
33  20
33  21
33  22
33  23
33  24
33  25
33  26
33  27
33  28
33  29
33  30
33  31
33  32
33  33
33  34
33  35
33  36
33  37
33  38
33  39
33  40
33  41
33  42
33  43
33  44
33  45
NAME PAGE
