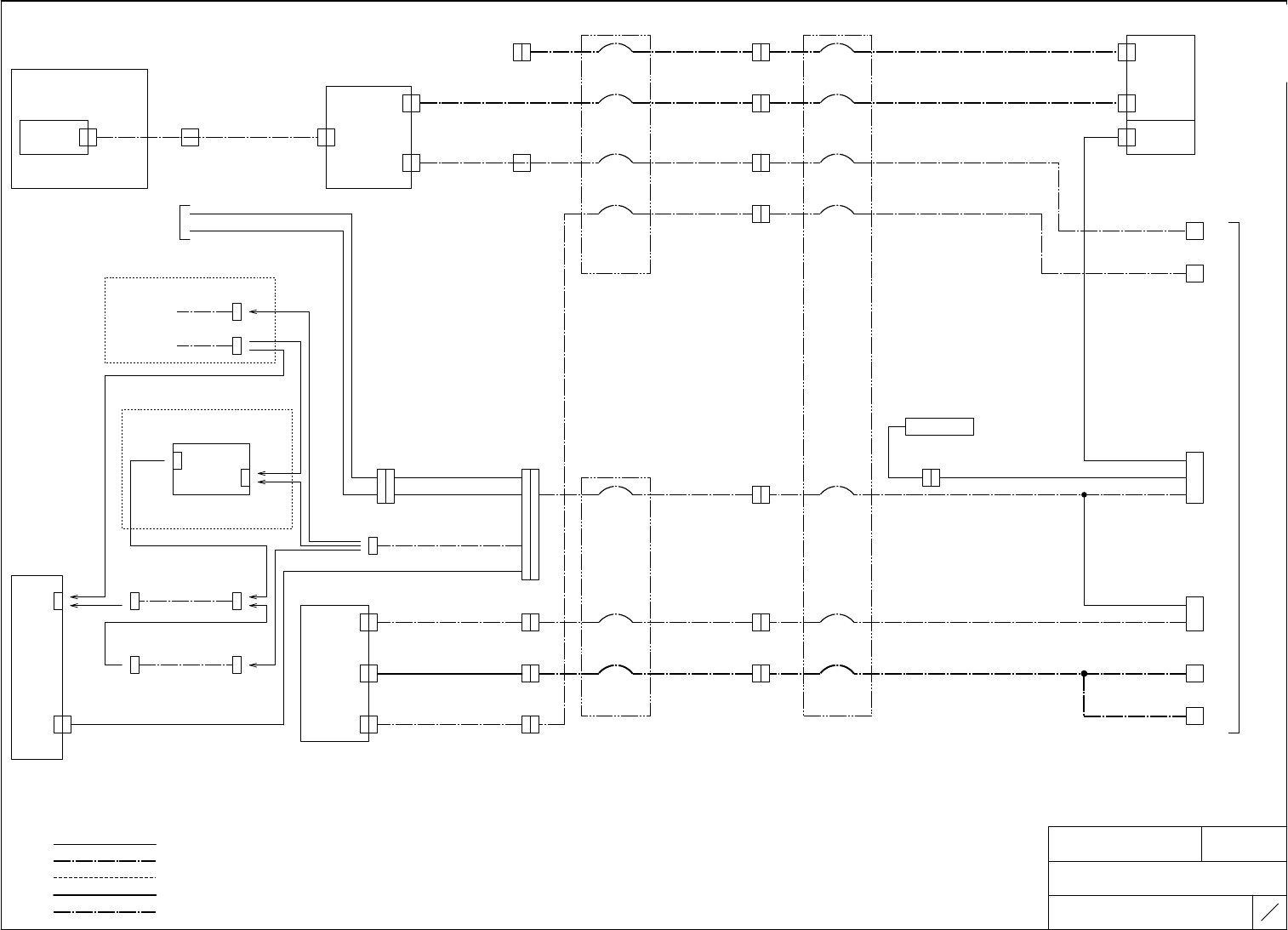

ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 機関接続図 CONNECTION DIAGRAM 2 RGX BA 00 68 05 プレースヘッド PLACE HEAD ＴＹＰＥ ＡＩＭＥＸⅡ ５ ４ ７９ FUJI SECRET 21 22 69 69 55 モジュールＡ ： Ｄ Ｃ 線 （ Ｄ Ｃ Ｗ Ｉ Ｒ Ｉ Ｎ Ｇ ） Ｍ Ｏ Ｄ Ｕ Ｌ Ｅ Ａ ： シ ー ル ド 、 通 信 線 （ Ｓ Ｈ Ｉ Ｅ Ｌ Ｄ 、 Ｃ …

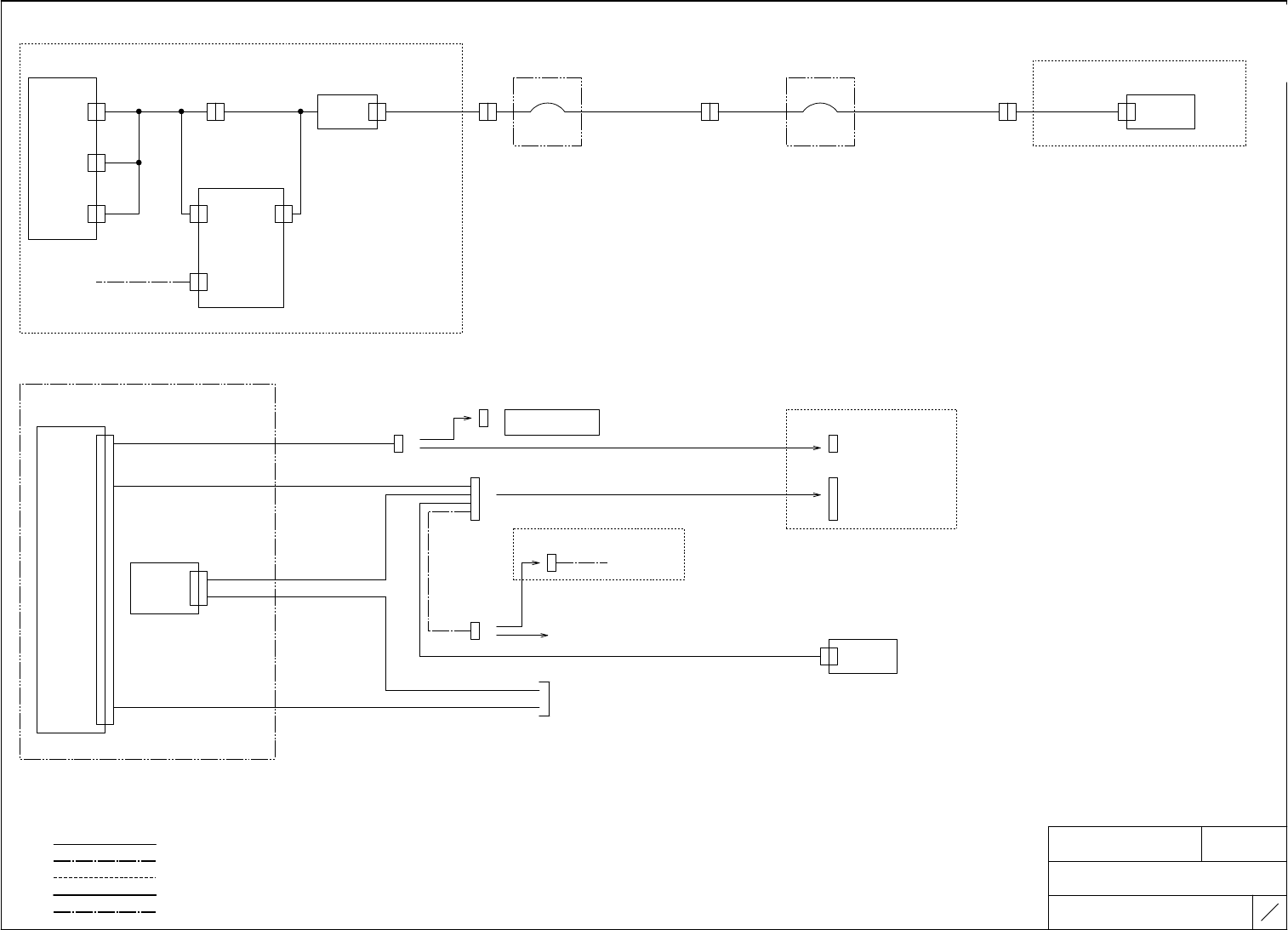

ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
機関接続図
CONNECTION DIAGRAM
2RGXBA006805
プレースヘッド
PLACE HEAD
ＴＹＰＥ
ＡＩＭＥＸⅡ
５３
７９
FUJI SECRET
58
74
74
74
リニアスケール制御基板
リモートＩ／Ｏ基板
ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ
ＬＩＮＥＡＲ ＳＣＡＬＥ
ＣＯＮＴＲＯＬ ＢＯＡＲＤ
Ｙ２平型ケーブル
Ｙ２ ＦＬＡＴ ＣＡＢＬＥ
ＦＡＮ１
ＭＡ
Ｙ２ＣＮ８
ＭＡ ＳＩＤＥ２
ＦＡＮ１，２
２ＥＧＭＢＡ０５５８＊＊
ＲＨ６３２７＊
２ＥＧＭＢＡ０５９７＊＊ ２ＡＧＸＳＡ００１９＊＊
Ｙ軸モータ冷却ファン１
ＣＮ３
ＣＮ１
Ｙ ＡＸＩＳ ＭＯＴＯＲ
ＣＯＯＬＩＮＧ ＦＡＮ １
ＭＡ Ｒ２
ＣＮ３
ＭＡ ＳＣＡＬＥ
ＰＣＢ２ ＣＮ１
ＦＡＮ２
Ａ２ＰＣＢ１２
リモートＩ／Ｏ基板
ＣＮ６
ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ
Ｙ軸モータ冷却ファン２
Ｙ ＡＸＩＳ ＭＯＴＯＲ
ＣＯＯＬＩＮＧ ＦＡＮ ２
コントロールＢＯＸ
ＣＯＮＴＲＯＬ ＢＯＸ
ＣＮ３
ＭＢ Ｒ２
ＣＮ３
ＭＡ ＳＣＡＬＥ
ＰＣＢ２ ＣＮ６
ＦＡＮ３
インターフェース基板
ＭＡ ＳＩＤＥ２
ＦＡＮ３，４
ＩＮＴＥＲＦＡＣＥ ＢＯＡＲＤ
２ＡＧＸＳＡ００２０＊＊
Ｙ軸モータ冷却ファン３
２ＰＣＢ１２
Ａ２２ＰＣＢ１
Ｙ ＡＸＩＳ ＭＯＴＯＲ
ＣＯＯＬＩＮＧ ＦＡＮ ３
ＦＡＮ４
ＣＮ２８
Ｙ軸モータ冷却ファン４
Ｙ ＡＸＩＳ ＭＯＴＯＲ
ＣＯＯＬＩＮＧ ＦＡＮ ４
Ｉ／Ｆ
ＣＮ２８
Ｍ１ＰＣＢ１
Ｙモータ温度確認１
Ｒ１
Ｙ ＡＸＩＳ ＴＥＭＰＥＲＡＴＵＲＥ
ＣＨＥＣＫ １
Ｙ２軸サーボアンプ
Ｙ２ ＡＸＩＳ ＳＥＲＶＯ ＡＭＰ
Ｙモータ温度確認２
Ｒ２
Ｙ ＡＸＩＳ ＴＥＭＰＥＲＡＴＵＲＥ
ＣＨＥＣＫ ２
ＲＨ６３２９＊
Ｙ２軸リニアスケール
ＣＮ２ ＭＡ ２２ＬＳＩ１
Ｙ２ ＬＩＮＥＡＲ ＳＣＡＬＥ
ＭＡ Ｙ２ＳＡ
ＣＮ２
フェライトコア
ＭＡ ２２Ｍ１
ＦＥＲＲＩＴＥ ＣＯＲＥ
ＭＡ
２２Ｍ１
２ＥＧＭＢＡ００３６＊＊
Ｙ２軸サーボモーター
Ｕ，Ｖ
Ｗ
Ｍ
Ｙ２ ＡＸＩＳ ＭＯＴＯＲ
Ｈ３０１９Ｅ
ＴＡＫＥＵＣＨＩ
ＳＦＴ７２－ＳＮＬＣＢ－０２６Ｋ
２ＡＧＸＳＡ００１２＊＊
２ＥＧＭＢＡ０５９０＊＊
Ｙ軸回生抵抗
Ｂ１，Ｂ２ Ｒ
Ｙ ＡＸＩＳ
ＲＥＳＩＳＴＯＲ
ＭＡ Ｙ２ＳＡ
一体型サーボアンプ
ＵＮＩＴＥＤ ＳＥＲＶＯ ＡＭＰ
Ｙ１平型ケーブル
Ｙ１ ＦＬＡＴ ＣＡＢＬＥ
ＭＡ
Ｙ２ＣＮ１０
２ＥＧＸＢＡ０２３３＊＊ ＲＨ６３１１＊
ＰＧＸ
１１ＳＡ
ＭＡ ＳＥＲＶＯ
ＢＯＸ２ １１ＳＡ
Ｘ２軸サーボモータ
Ｘ２ ＡＸＩＳ ＭＯＴＯＲ
ＢＡＣＫＵＰ
ＢＡＴ
ＭＡ Ｘ２
－ＢＡＴ
ＭＡ
Ｙ２ＣＮ９
２ＥＧＭＢＡ０３２０＊＊ ＲＨ６３０９＊
ＴＢ
ＭＡ ２１Ｍ１
ＭＡ ＳＥＲＶＯ
ＢＯＸ２ ＴＢ
後側（ＳＩＤＥ２）
２ＡＧＸＳＡ０００８＊＊
ＲＥＡＲ ＳＩＤＥ（ＳＩＤＥ２）
ＭＡ ＳＥＲＶＯ ＢＯＸ２
：ＤＣ線（ＤＣ ＷＩＲＩＮＧ）
：シールド、通信線（ＳＨＩＥＬＤ、ＣＯＭＭＵＮＩＣＡＴＩＯＮ ＷＩＲＩＮＧ）
：アース線（ＥＡＲＴＨ ＷＩＲＩＮＧ）
：ＡＣ、動力用配線（ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
：ＡＣ、動力用シールド配線（ＳＨＩＥＬＤ ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
オプション（コプラナリティ仕様）
ＯＰＴＩＯＮ（ＣＯＰＲＡＮＡＬＩＴＹ Ｓｐｃ．）
ＭＡ ＳＩＤＥ２
ＦＡＮ１，２
オプション（コプラナリティ仕様）
ＯＰＴＩＯＮ（ＣＯＰＲＡＮＡＬＩＴＹ Ｓｐｃ．）
ＭＡ ＳＩＤＥ２
ＦＡＮ３，４
ＯＰＴＩＯＮ（ＣＯＰＲＡＮＡＬＩＴＹ Ｓｐｃ．）
オプション（コプラナリティ仕様）
ＭＡ
Ｙ２ＣＮ８
ＭＢ
Ｙ２ＣＮ８
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
