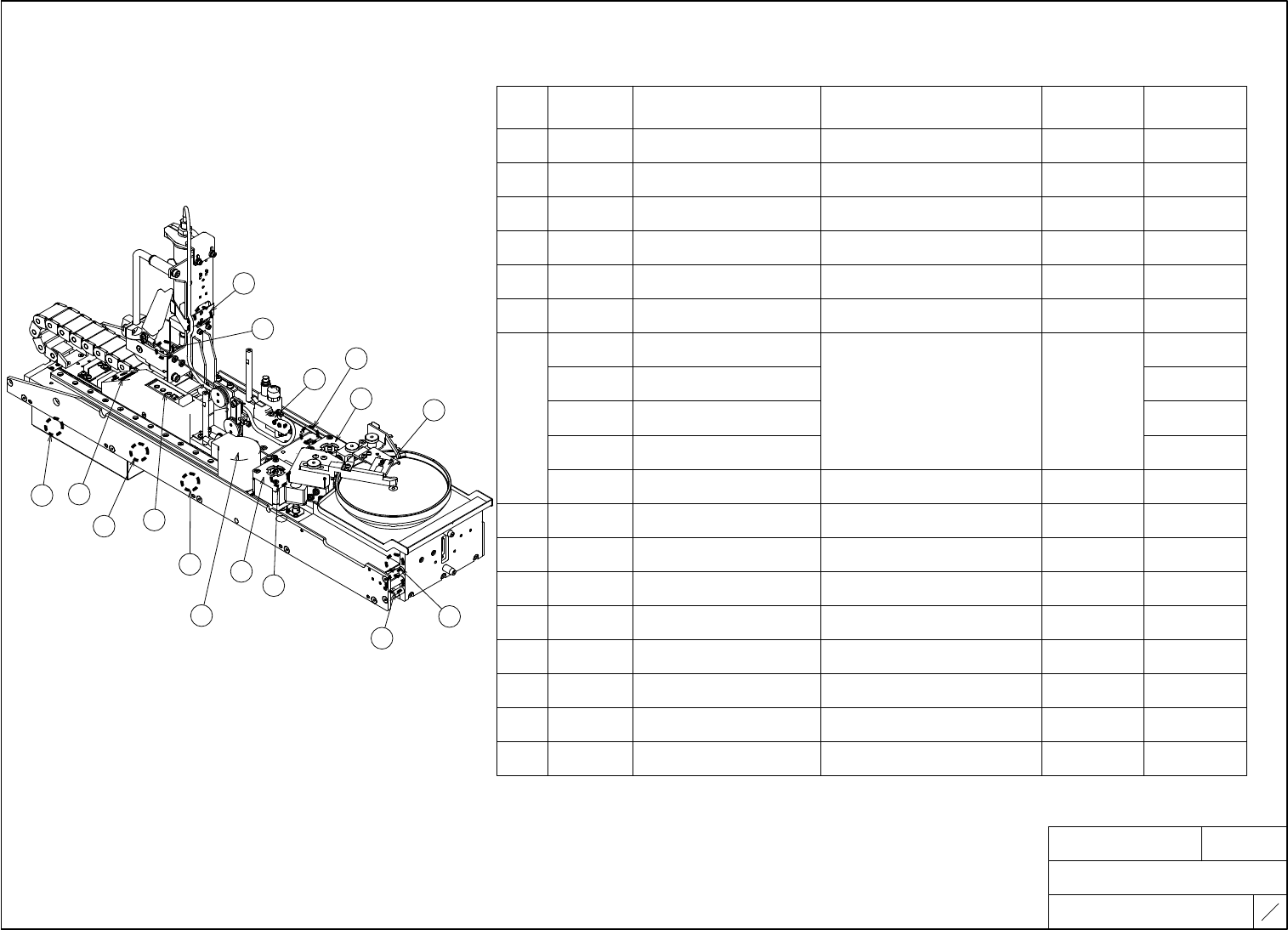

ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 部品配置図 PARTS ARRANGEMENT R S 0 44 81 ﾛｰﾀﾘｰ式ﾃﾞｨｯﾌﾟﾌﾗｯｸｽﾕﾆｯﾄ ROTARY DIP FLUX UNIT ＴＹＰＥ ＡＩＭＥＸ ２ ２ ロ ー タ リ ー 式 デ ィ ッ プ フ ラ ッ ク ス ユ ニ ッ ト プ ラ ス （ D F U + R ） ROTARY DIP FLUX UNIT PLUS（DFU +R） アドレスＮｏ．…
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
RS04481
ﾛｰﾀﾘｰ式ﾃﾞｨｯﾌﾟﾌﾗｯｸｽﾕﾆｯﾄ
ROTARY DIP FLUX UNIT
ＴＹＰＥ
ＡＩＭＥＸ
１
２
ロータリー式ディップフラックスユニット（DFU-R）
ROTARY DIP FLUX UNIT（DFU-R）
アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
シリンジ内残量センサ オムロン
１
Ｅ２Ｋ－Ｌ２６ＭＣ１ ＬＳ１
SYRINGE LIQUID REMAINING SENSOR OMRON
スキージ残量検知センサ ＦＵ－２９９２ キーエンス
２
ＬＳ２
SUPPLY SENSOR
ＦＳ－Ｖ３１Ｐ
KEYENCE
前進端センサ オムロン
３
ＥＥ－ＳＸ７７２Ｒ ＬＳ３
FORWARD POSITION SENSOR OMRON
着座センサ
ＰＺ０２３９＊ ＬＳ４
SEATING SENSOR
ハンドルインターロック
ＰＺ０２３９＊ ＬＳ５
HANDLE INTERLOCK
ハンドルレバーインターロック オムロン
Ｄ２ＨＷ－Ｃ２１３Ｍ ＬＳ６
HANDLE LEVER INTERLOCK OMRON
回転速度ＳＷ
REV SPEED SW
オムロン
Ａ７ＢＳ－２０６－Ｓ
液送時間ＳＷ
OMRON
SUPPLY TIMER SW
オムロン
Ａ７ＢＳ－２５４
遅延タイマ設定ＳＷ
OMRON
DELAY TIMER SW
パネル基板 富士機械
ＦＨ１２２４Ｂ０Ｆ ＸＫ０４８２＊
PANEL BOARD FUJI
原点センサ基板 富士機械
ＦＨ１２０４Ｂ０Ｆ ＸＫ０４７４＊
ZERO SENSOR BOARD FUJI
制御基板 富士機械
ＦＨ１３２７Ｃ１Ｆ ＸＫ０５６９＊
CONTROL BOARD FUJI
転写台モーター 山洋電気
１１
１０３Ｈ５２０８－５２４０ Ｍ１
DIPPING STAGE MOTOR SANYO
液送バルブ ＳＭＣ
１２
０４１Ｅ１－ＰＳＬ－１Ｌ－ＤＣ２４Ｖ ＳＯＬ１
SUPPLY VALVE SMC
４
５
６
７
８
９
１０
１
１２
１１
２
７
８
２
１０
５
４
３
９
６
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
RS04481
ﾛｰﾀﾘｰ式ﾃﾞｨｯﾌﾟﾌﾗｯｸｽﾕﾆｯﾄ
ROTARY DIP FLUX UNIT
ＴＹＰＥ
ＡＩＭＥＸ
２
２
ロータリー式ディップフラックスユニットプラス（DFU+R）
ROTARY DIP FLUX UNIT PLUS（DFU+R）
アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
シリンジ内残量センサ オムロン
１
Ｅ２Ｋ－Ｌ２６ＭＣ１ ＬＳ１
SYRINGE LIQUID REMAINING SENSOR OMRON
スキージ残量検知センサ ＦＵ－２９９２ キーエンス
２
ＬＳ２
SUPPLY SENSOR
ＦＳ－Ｖ３１Ｐ
KEYENCE
前進端センサ オムロン
３
ＥＥ－ＳＸ７７２Ｒ ＬＳ３
FORWARD POSITION SENSOR OMRON
着座センサ
４
ＰＺ０２３９＊ ＬＳ４
SEATING SENSOR
ハンドルインターロック
５
ＰＺ０２３９＊ ＬＳ５
HANDLE INTERLOCK
ハンドルレバーインターロック オムロン
６
Ｄ２ＨＷ－Ｃ２１３Ｍ ＬＳ６
HANDLE LEVER INTERLOCK OMRON
回転速度ＳＷ
REV SPEED SW
オムロン
Ａ７ＢＳ－２０６－Ｓ
液送時間ＳＷ
OMRON
SUPPLY TIMER SW
７
オムロン
Ａ７ＢＳ－２５４
遅延タイマ設定ＳＷ
OMRONDELAY TIMER SW
パネル基板 富士機械
８
ＦＨ１２２４Ｂ０Ｆ ＸＫ０４８２＊
PANEL BOARD FUJI
原点センサ基板 富士機械
９
ＦＨ１２０４Ｂ０Ｆ ＸＫ０４７４＊
ZERO SENSOR BOARD FUJI
制御基板 富士機械
１０
ＦＨ１３８０Ａ１Ｆ ＸＫ０５３２＊
CONTROL BOARD FUJI
回転回数（下降）ＳＷ
NUMBER OF REV (DOWN) SW
NUMBER OF REV (UP) SW
回転回数（上昇）ＳＷ
１１
転写台モーター
DIPPING STAGE MOTOR
１０３Ｈ５２０８－５２４０
山洋電気
SANYO
Ｍ１
１２
液送バルブ
SUPPLY VALVE
０４１Ｅ１－ＰＳＬ－１Ｌ－ＤＣ２４Ｖ
ＳＭＣ
SMC
ＳＯＬ１
１３
１４
１５
エンコーダ
ENCODER
SQUEEGEE HEIGHT DISPLAY BOARD
スキージ高さ表示基板
ＦＨ１３８１Ａ１Ｆ
１０３Ｈ５２０８－５２４０
Ｅ６Ｃ－ＮＮ５Ｃ
オムロン
OMRON
SANYO
山洋電気
FUJI
富士機械
ＸＫ０５３３＊
スキージ高さ用モーター
SQUEEGEE HEIGHT MOTOR
７
２
８
１０
１
１２
１１
２
９
３
１３
１４
１５
６
５
４
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
RS04491

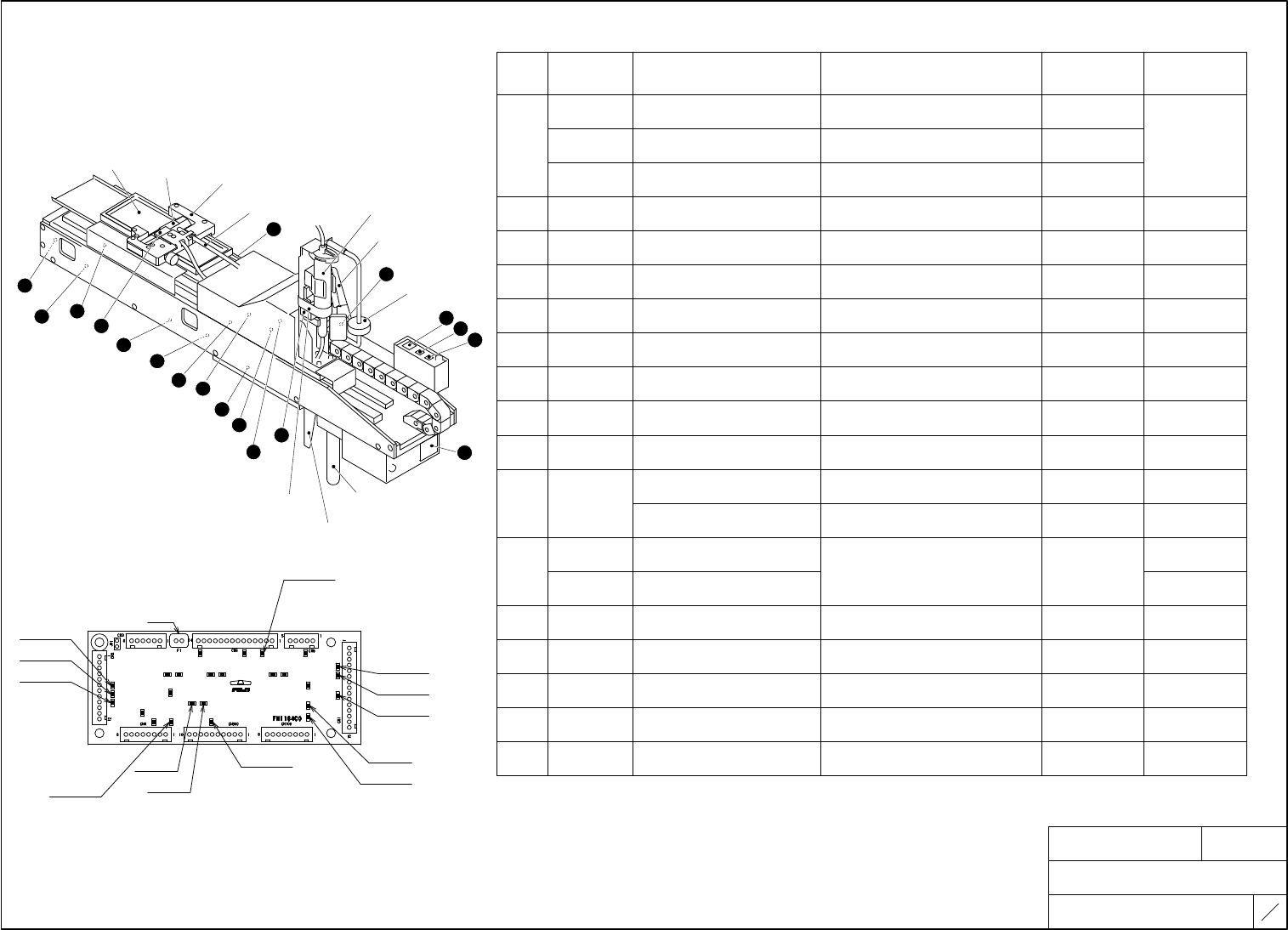

ﾌﾞﾘｯｼﾞ式ﾃﾞｨｯﾌﾟﾌﾗｯｸｽﾕﾆｯﾄ
BRIDGE DIP FLUX UNIT
ＴＹＰＥ
ＡＩＭＥＸ
１
１
レバーロック
レバー
転写台
取っ手
シリンジ
クランプレバー
液送チューブ
ス
キ
ー
ジ
ベルト
ブリッジ
SYRINGE
HANDLE
CLAMP LEVER
SUPPLY TUBE
BRIDGE
SQUEEGEE
TRANSFER STAND
LEVER
LEVER LOCK
8
14
15
16
BELT
4
1
1
1
2
5
7
6
3
10
11
9
13
12
ブリッジ式ディップフラックスユニット
BRIDGE DIP FLUX UNIT
動作表示灯 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ＬＥＤ SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
着座確認 オムロン
１
Ｄ２ＨＷ－Ｃ２１３Ｍ
SET SW OMRON
スライダ前進端検知センサ コガネイ
２
ＬＥＤ２２ ＺＣ３０５Ａ－ＭＲＣ１０ ＬＳ２
SLIDER FORWARD END CHECK SENSOR KOGANEI
スライダ後進端検知センサ コガネイ
３
ＬＥＤ２６ ＺＣ３０５Ａ－ＭＲＣ１０ ＬＳ３
SLIDER BACKWARD END CHECK SENSOR KOGANEI
液面センサ キーエンス
４
ＬＥＤ１８
ＦＵ－２９９２
ＦＳ－Ｖ３１Ｐ
ＬＳ４
SUPPLY SENSOR KEYENCE
シリンジ残量検知 オムロン
５
ＬＥＤ２１ Ｅ２Ｋ－Ｌ２６ＭＣ１ ＬＳ５
SYRINGE LIQUID REMAINING SENSOR OMRON
スキージ原点位置 ＳＭＣ
６
ＬＥＤ２４ Ｄ－Ａ９３Ｌ ＬＳ６
SQUEEGEE ZERO POSITION SMC
ステーション前進端センサ オムロン
７
ＬＥＤ１５ ＥＥ－ＳＸ７７２Ａ ＬＳ７
STATION FORWARD END SENSOR OMRON
液送タイマ オムロン
８
Ｈ３ＹＭ－２ ＴＲ
SUPPLY TIMER OMRON
通信基板 富士機械
９
ＸＫ０５６３＊ＦＨ１３１２Ｂ０Ｆ
COMMUNICATION BOARD FUJI
制御基板 富士機械
ＦＨ１１６４Ｃ０Ｆ ＸＫ０５６４＊
CONTROL BOARD FUJI
１０
ヒューズ 大東通信機
ＤＭ３２ Ｆ１
FUSE Daito
スライダ後進バルブ
ＬＥＤ９ ＳＯＬ１
SLIDER BACKWARD VALVE
コガネイ
１１
０４０-４Ｅ２－ＰＳＬ－１Ｌ－ＤＣ２４Ｖ
スライダ前進バルブ
KOGANEI
ＬＥＤ１０ ＳＯＬ２
SLIDER FORWARD VALVE
スキージ前進バルブ コガネイ
１２
ＬＥＤ６ ０４０-４Ｅ１－ＤＣ２４Ｖ ＳＯＬ４
SQUEEGEE FORWARD VALVE KOGANEI
液送バルブ コガネイ
１３
ＬＥＤ７ ０４１Ｅ１－７５－ＤＣ２４Ｖ ＳＯＬ３
SUPPLY VALVE KOGANEI
手動サイクルＳＷ オムロン
１４
ＬＥＤ２５ Ａ３ＫＡ－９０－Ａ１－２４ＥＹ ＳＷ１
CYCLE OMRON
エラーＳＷ オムロン
１５
ＬＥＤ１９ Ａ３ＡＡ－９０－Ｋ１－００Ｇ
ＳＷ２
ＰＬ１
ERR OMRON
手動液送ＳＷ オムロン
１６
ＬＥＤ２３ Ａ３ＡＡ－９０－Ｋ１－００Ｇ ＳＷ３
FLUX OMRON
ＦＨ１１６４Ｃ０ 動作表示灯配置
ＦＨ１１６４Ｃ０ ＬＥＤ ＡＲＲＡＮＧＥＭＥＮＴ
ハンドルインターロック
HANDLE INTERLOCK
ＰＺ０２３９＊
ＬＳ１
ＬＳ８、ＬＳ９
オムロン
OMRON
ハンドルレバーインターロック
HANDLE LEVER INTERLOCK
ＰＺ０２３９＊
オムロン
OMRON
Ｆ１
ＬＥＤ１５
ＬＥＤ２２
ＬＥＤ２６
ＬＥＤ２３
ＬＥＤ２１
ＬＥＤ２５
ＬＥＤ２４
ＬＥＤ６
ＬＥＤ７
ＬＥＤ９
ＬＥＤ１０
ＬＥＤ１８
ＬＥＤ１９
