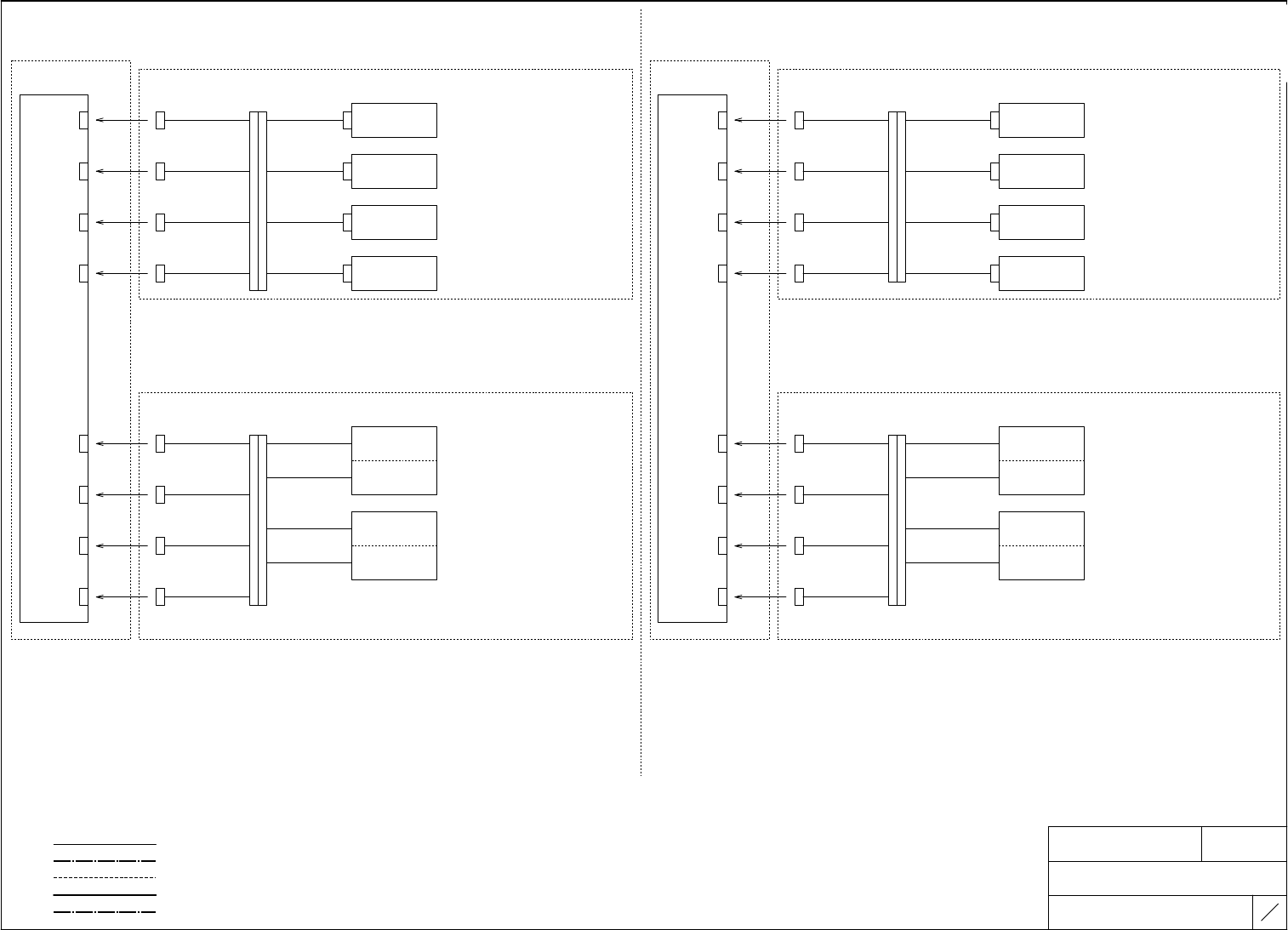

ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 機関接続図 CONNECTION DIAGRAM 2 RGX BA 00 68 05 オートツールステーション AUTO TOOL STATION ＴＹＰＥ ＡＩＭＥＸⅡ ３ ２ ７９ FUJI SECRET モジュールＡ Ｍ Ｏ Ｄ Ｕ Ｌ Ｅ Ａ ： Ｄ Ｃ 線 （ Ｄ Ｃ Ｗ Ｉ Ｒ Ｉ Ｎ Ｇ ） ： シ ー ル ド 、 通 信 線 （ Ｓ Ｈ Ｉ Ｅ Ｌ Ｄ 、 Ｃ Ｏ Ｍ…
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
機関接続図
CONNECTION DIAGRAM
2RGXBA006805
ノズルチェンジャー
NOZZLE CHANGER
ＴＹＰＥ
ＡＩＭＥＸⅡ
３１
７９
FUJI SECRET
27 27
モジュールＢ
Ｖ ＡＤＶＡＮＣＥ仕様
Ｖ ＡＤＶＡＮＣＥ Ｓｐｅｃｉｆｉｃａｔｉｏｎ
ＭＯＤＵＬＥ Ｂ
ノズルチェンジャーユニット ノズルチェンジャーユニット
ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ ＵＮＩＴ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ ＵＮＩＴ
ＭＢ ＳＩＤＥ２
ＮＺＣＨＮ１
ＭＢ ＳＩＤＥ２
ＮＺＣＨＮ
ＭＢ ＳＩＤＥ２
ＮＺＣＨＮ１
ＭＢ ＳＩＤＥ２
ＮＺＣＨＮ
２ＥＧＭＢＡ０２８１＊＊ ＳＩＤＥ２ ノズルチェンジャー上昇１ ２ＥＧＭＭＲ０００４＊＊ ＳＩＤＥ１ ノズルチェンジャー上昇１
３Ａ
（２５ＳＯＬ７）
３Ａ
（２５ＳＯＬ７）
ＳＩＤＥ２ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ ＵＰ １ ＳＩＤＥ１ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ ＵＰ １
ＳＩＤＥ２ ノズルチェンジャー下降１ ＳＩＤＥ１ ノズルチェンジャー下降１
３Ｂ
（２５ＳＯＬ８）
３Ｂ
（２５ＳＯＬ８）
ＳＩＤＥ２ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ ＤＯＷＮ １ ＳＩＤＥ１ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ ＤＯＷＮ １
ＳＩＤＥ２ ノズルチェンジャー上昇２
２Ａ
（２５ＳＯＬ９）
ＳＩＤＥ２ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ ＵＰ ２
ＳＩＤＥ２ ノズルチェンジャー下降２
２Ｂ
（２５ＳＯＬ１０）
ＳＩＤＥ２ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ ＤＯＷＮ ２
ＳＩＤＥ２ ノズルチェンジャー
テーブルシャッター開
ＳＩＤＥ１ ノズルチェンジャー
テーブルシャッター開
ＳＩＤＥ２ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＴＡＢＬＥ ＳＨＵＴＴＥＲ ＯＰＥＮ
ＳＩＤＥ１ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＴＡＢＬＥ ＳＨＵＴＴＥＲ ＯＰＥＮ
１Ａ
（２５ＳＯＬ１１）
１Ａ
（２５ＳＯＬ１１）
１Ｂ
（２５ＳＯＬ１２）
１Ｂ
（２５ＳＯＬ１２）
ＳＩＤＥ２ ノズルチェンジャー
テーブルシャッター閉
ＳＩＤＥ１ ノズルチェンジャー
テーブルシャッター閉
ＳＩＤＥ２ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＴＡＢＬＥ ＳＨＵＴＴＥＲ ＣＬＯＳＥ
ＳＩＤＥ１ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＴＡＢＬＥ ＳＨＵＴＴＥＲ ＣＬＯＳＥ
ノズルセンサー基板 ノズルセンサー基板
ＮＯＺＺＬＥ ＳＥＮＳＯＲ ＢＯＡＲＤ ＮＯＺＺＬＥ ＳＥＮＳＯＲ ＢＯＡＲＤ
ＳＩＤＥ２ ノズルチェンジャー上昇端１確認 ＳＩＤＥ１ ノズルチェンジャー上昇端１確認
ＣＮ１ ＳＥＮＳＯＲ１ ＣＮ１ ＳＥＮＳＯＲ１
ＳＩＤＥ２ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＵＰＰＥＲ ＬＩＭＩＴ １ ＣＨＥＣＫ
ＳＩＤＥ１ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＵＰＰＥＲ ＬＩＭＩＴ １ ＣＨＥＣＫ
ＮＺＣＮ１ ＮＺＣＮ１
（２５ＬＳ７） （２５ＬＳ７）
ＳＩＤＥ２ ノズルチェンジャー上昇端２確認 ＳＩＤＥ１ ノズルチェンジャー上昇端２確認
ＳＥＮＳＯＲ２ ＳＥＮＳＯＲ２
ＳＩＤＥ２ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＵＰＰＥＲ ＬＩＭＩＴ ２ ＣＨＥＣＫ
ＳＩＤＥ１ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＵＰＰＥＲ ＬＩＭＩＴ ２ ＣＨＥＣＫ
（２５ＬＳ８） （２５ＬＳ８）
ＳＩＤＥ２ ノズルチェンジャー下降端確認 ＳＩＤＥ１ ノズルチェンジャー下降端確認
ＳＥＮＳＯＲ３ ＳＥＮＳＯＲ３
ＳＩＤＥ２ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＬＯＷＥＲ ＬＩＭＩＴ ＣＨＥＣＫ
ＳＩＤＥ１ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＬＯＷＥＲ ＬＩＭＩＴ ＣＨＥＣＫ
（２５ＬＳ９） （２５ＬＳ９）
ＳＩＤＥ２ ノズルチェンジャー
テーブルシャッター開確認
ＳＩＤＥ１ ノズルチェンジャー
テーブルシャッター開確認
ＳＥＮＳＯＲ４ ＳＥＮＳＯＲ４
ＳＩＤＥ２ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＴＡＢＬＥ ＳＨＵＴＴＥＲ ＯＰＥＮ ＣＨＥＣＫ
ＳＩＤＥ１ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＴＡＢＬＥ ＳＨＵＴＴＥＲ ＯＰＥＮ ＣＨＥＣＫ
（２５ＬＳ１０） （２５ＬＳ１０）
ＳＩＤＥ２ ノズルチェンジャー
テーブルシャッター閉確認
ＳＩＤＥ１ ノズルチェンジャー
テーブルシャッター閉確認
ＳＥＮＳＯＲ５ ＳＥＮＳＯＲ５
ＳＩＤＥ２ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＴＡＢＬＥ ＳＨＵＴＴＥＲ ＣＬＯＳＥ ＣＨＥＣＫ
ＳＩＤＥ１ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＴＡＢＬＥ ＳＨＵＴＴＥＲ ＣＬＯＳＥ ＣＨＥＣＫ
（２５ＬＳ１１） （２５ＬＳ１１）
２５ＰＣＢ１ ２５ＰＣＢ１
ＮＺ１
ＣＮ１Ａ
ＮＺ１
ＣＮ１Ａ
ＮＺ１
ＣＮ１Ａ
ＮＺ１
ＣＮ１Ａ
ＲＨ０３０２＊ ＳＩＤＥ２ ノズルチェンジャー着座確認 ２ＥＧＭＭＲ０００５＊＊ ＳＩＤＥ１ ノズルチェンジャー着座確認
２１ＬＳ７ ２１ＬＳ７
ＳＩＤＥ２ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＤＯＣＫＩＮＧ ＣＨＥＣＫ
ＳＩＤＥ１ ＮＯＺＺＬＥ ＣＨＡＮＧＥＲ
ＤＯＣＫＩＮＧ ＣＨＥＣＫ
（２５ＬＳ１２） （２５ＬＳ６）
ＭＢ ＮＺ２ ＭＢ ＮＺ２
