ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 部品配置図 PARTS ARRANGMENT 2 RGX BA 01 83 01 ベースＣＰＵ ＢＯＸ BASE CPU BOX ＴＹＰＥ ＡＩＭＥＸⅡ ２ ２ Ｆ Ｕ Ｊ Ｉ Ｓ Ｅ Ｃ Ｒ Ｅ Ｔ Ｐ Ａ Ｎ Ｅ Ｌ Ｌ Ｉ Ｎ Ｋ Ｕ Ａ Ｒ Ｔ ５ Ｕ Ａ Ｒ Ｔ ７ Ｕ Ａ Ｒ Ｔ １ ∼ ４ Ｒ Ｇ Ｂ Ｉ Ｎ Ｕ Ａ Ｒ Ｔ ６ Ｕ Ａ Ｒ Ｔ ８ Ｄ Ｉ Ｏ １ Ｄ …
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.

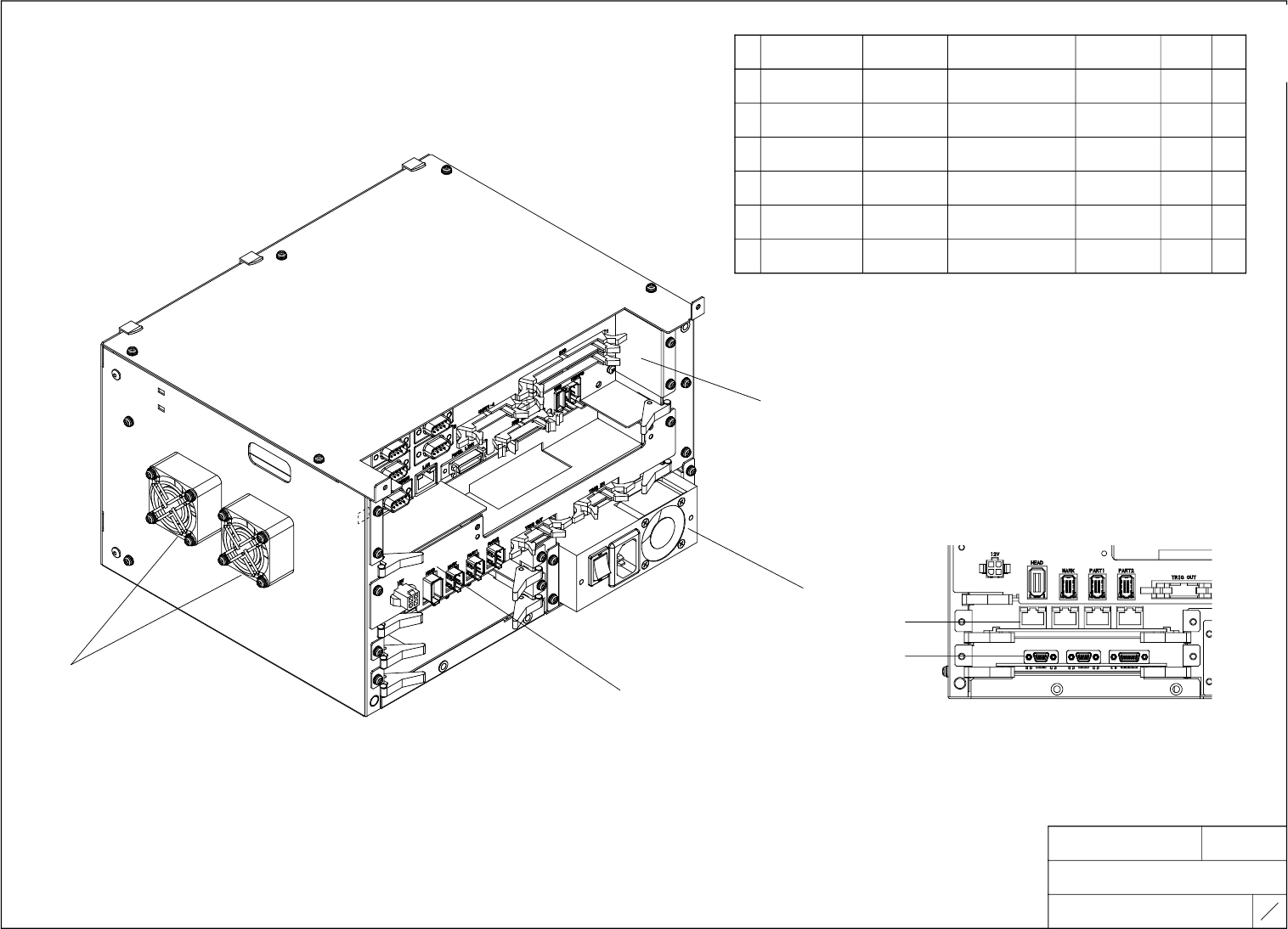

部品配置図
PARTS ARRANGMENT
2RGXBA018301
ベースＣＰＵ ＢＯＸ
BASE CPU BOX
ＴＹＰＥ
ＡＩＭＥＸⅡ
１
２
ＦＵＪＩ ＳＥＣＲＥＴ
②
ベースＣＰＵ ＢＯＸ
ＢＡＳＥ ＣＰＵ ＢＯＸ
品 名 図 番 形 式 メーカー 定 格 個 数
Ｎｏ．
ＮＡＭＥ ＤＲＡＷＩＮＧ ＮＵＭＢＥＲ ＴＹＰＥ ＭＡＮＵＦＡＣＴＵＲＥＲ ＲＡＴＩＮＧ Ｑ’ＴＹ
ＣＰＵ ボード
ニチゾウ電子
１
ＸＫ０４６５＊ ＣＦＫ−Ｂ８０
１
ＣＰＵ ＢＯＡＲＤ
ＮＩＣＨＩＺＯＵ ＥＬＥＣＴＲＩＣ
電源ユニット
２ １
ＰＯＷＥＲＵＮＩＴ
メモリーカード基板
高木産業
３
ＸＫ０６４０＊ ４ＴＰ−３Ａ３９０
１
ＭＥＭＯＲＹ ＣＡＲＤ ＢＯＡＲＤ
ＴＡＫＡＧＩ
メモリーカード
ＴＤＫ
４
Ｋ６１７７＊ ＣＦＧ８Ｂ０１ＧＪＡＢＣＳ−ＦＡＡ
１
ＭＥＭＯＲＹ ＣＡＲＤ
ＴＤＫ
①
③，④
ファン
山洋電気
５
ＲＨ６４６８＊ （１０９Ｐ０４１２Ｈ６０２）
２
ＦＡＮ
ＳＡＮＹＯ ＤＥＮＫＩ
⑤
Ｔ６８７４８ ＮＬ０６ＧーＲｅｖＤ
イースタン
ＥＡＳＴＥＲＮ
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGMENT
2RGXBA018301
ベースＣＰＵ ＢＯＸ
BASE CPU BOX
ＴＹＰＥ
ＡＩＭＥＸⅡ
２
２
ＦＵＪＩ ＳＥＣＲＥＴ
ＰＡＮＥＬ ＬＩＮＫ
ＵＡＲＴ５ ＵＡＲＴ７
ＵＡＲＴ１∼４ ＲＧＢ ＩＮ
ＵＡＲＴ６ ＵＡＲＴ８
ＤＩＯ１
ＤＩＯ２
ＬＡＮ
ＲＳ２３２Ｃ
ＣｕＮｅｔ
１３９４Ｐ０
ＵＳＢ
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGXBA018401
モジュールＣＰＵ ＢＯＸ
MODULE CPU BOX
ＴＹＰＥ
ＡＩＭＥＸⅡ
１
２
ＦＵＪＩ ＳＥＣＲＥＴ
モジュールＣＰＵ ＢＯＸ
ＭＯＤＵＬＥ ＣＰＵ ＢＯＸ
ファン
６
ＲＨ６４６８＊
ＦＡＮ
⑥
品 名 図 番 形 式 メーカー 定 格 個 数
Ｎｏ．
ＮＡＭＥ ＤＲＡＷＩＮＧ ＮＵＭＢＥＲ ＴＹＰＥ ＭＡＮＵＦＡＣＴＵＲＥＲ ＲＡＴＩＮＧ Ｑ’ＴＹ
山洋電気
（１０９Ｐ０４１２Ｈ６０２）
２
ＳＡＮＹＯ ＤＥＮＫＩ
ＣＰＵ ボード
ニチゾウ電子
１
ＸＫ０４６４＊ ＣＦＫ−Ｍ８０
１
ＣＰＵ ＢＯＡＲＤ
ＮＩＣＨＩＺＯＵ ＥＬＥＣＴＲＩＣ
電源ユニット
２ １
ＰＯＷＥＲＵＮＩＴ
画像基板
ケイテック
３
２ＥＧＭＢＡ０６４４＊＊ ＴＲＮＣ−１８６０ＢＢＫ
１
ＶＩＳＩＯＮ ＢＯＡＲＤ
ＫＴＥＣＨ
サーボ基板
ＭＥＩ
４
２ＥＧＫＢＣ０１６４＊＊
ＺＭＰ-ＳＹＮＱＮＥＴ−ＣＰＣＩ−３Ｕ−ＵＤ−ＸＩＯ−４００ＭＨｚ
１
ＳＥＲＶＯ ＢＯＡＲＤ
ＭＥＩ
ファブリックボード
電産
５
ＤＣＰ−５７１−ｐｂＦ−Ｆ
１
ＦＡＢＲＩＣ ＢＯＡＲＤ
ＤＥＮＳＡＮ
⑤
④
①
②
③
Ｔ６８７４８ ＮＬ０６ＧーＲｅｖＤ
ＥＡＳＴＥＲＮ
イースタン
２ＥＧＭＢＡ００８９＊＊
