ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 機関接続図 CONNECTION DIAGRAM 2 RGX BA 00 68 05 コンベア CONVEYOR ＴＹＰＥ ＡＩＭＥＸⅡ ４ ２ ７９ FUJI SECRET 43 47 45 48 43 47 45 48 38 38 モジュールＡコンベア モジュールＢコンベア Ｍ Ｏ Ｄ Ｕ Ｌ Ｅ Ａ Ｃ Ｏ Ｎ Ｖ Ｅ Ｙ Ｏ Ｒ Ｍ Ｏ Ｄ Ｕ Ｌ Ｅ Ｂ Ｃ Ｏ Ｎ Ｖ Ｅ…

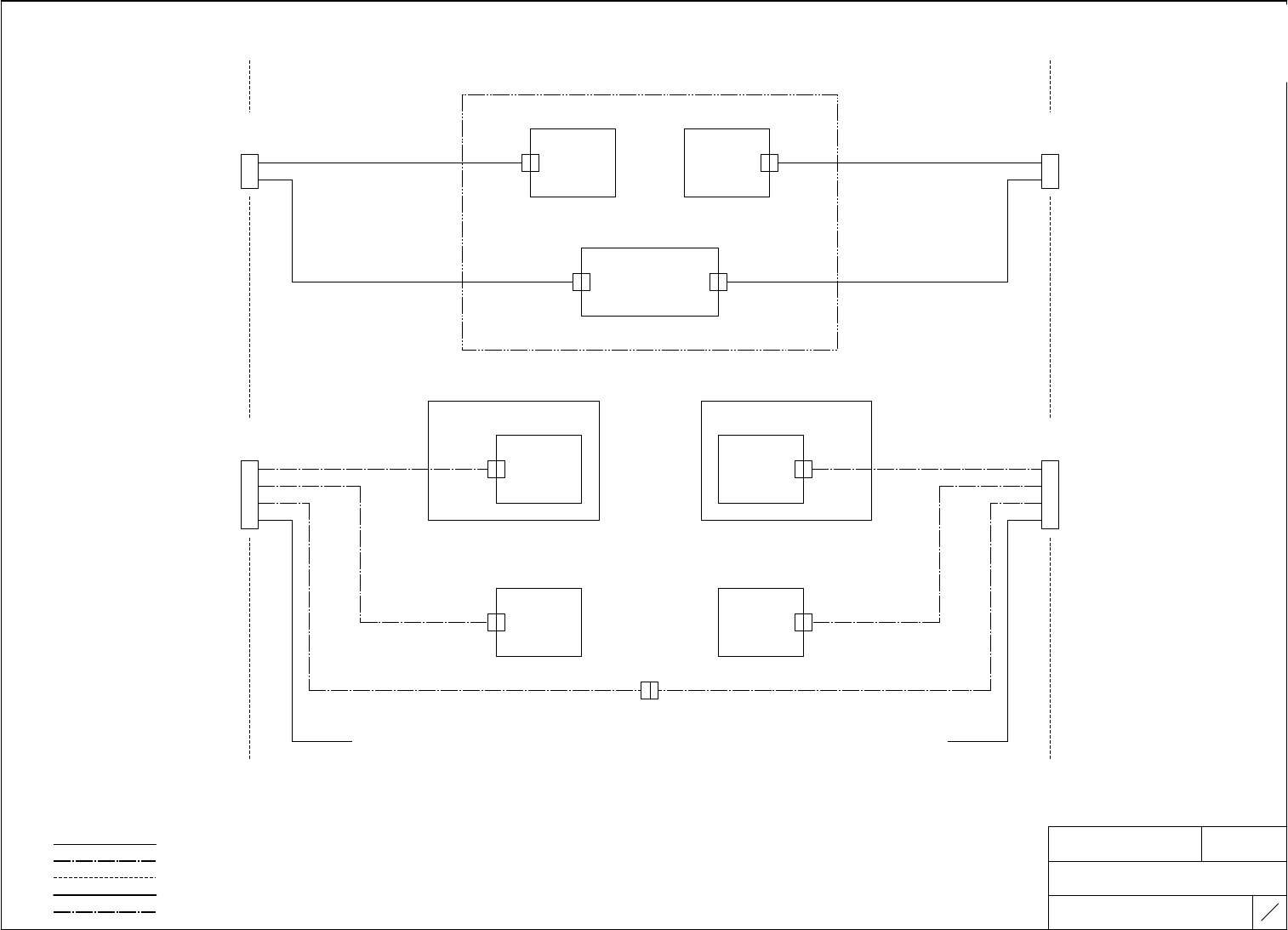

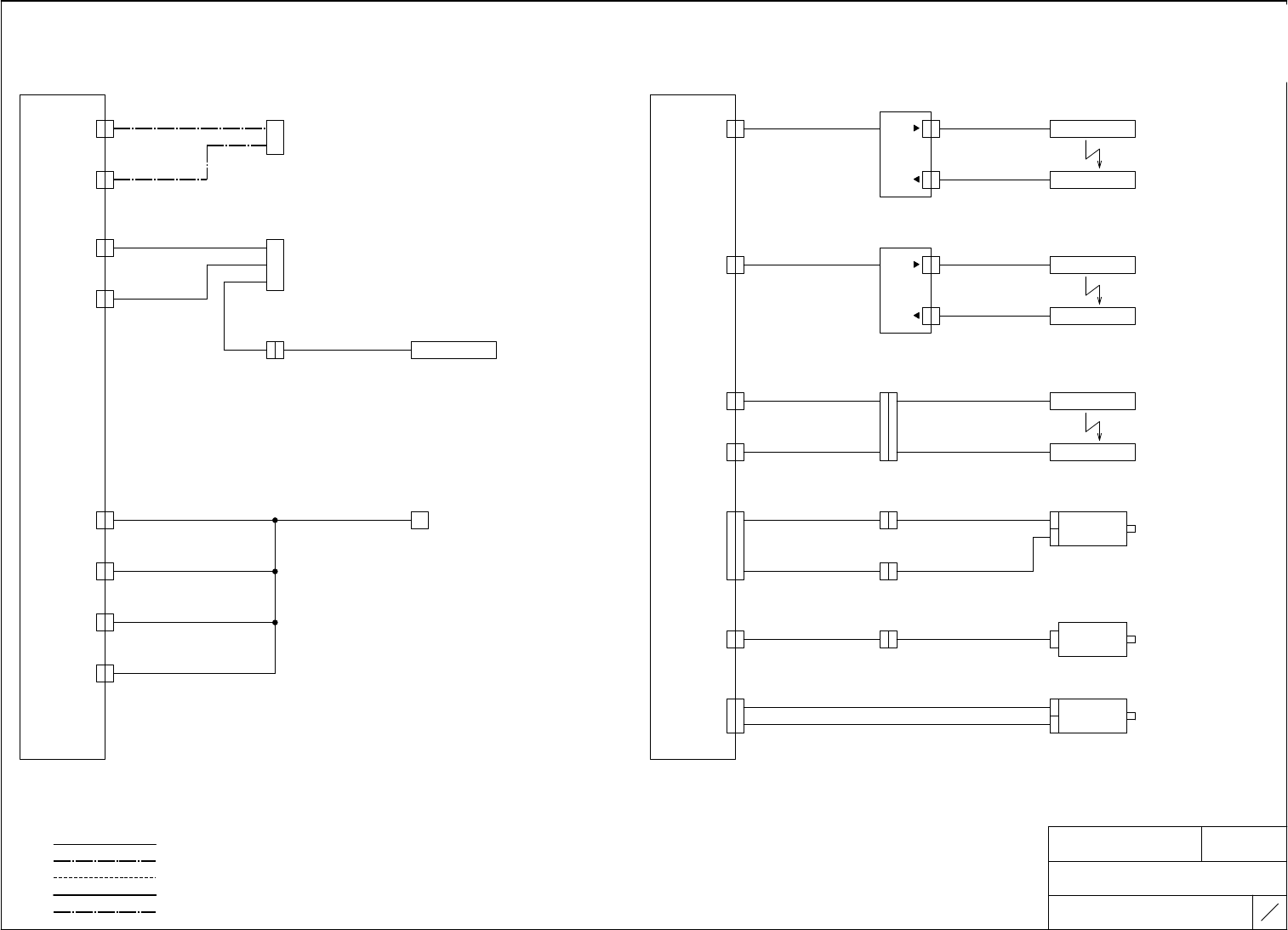

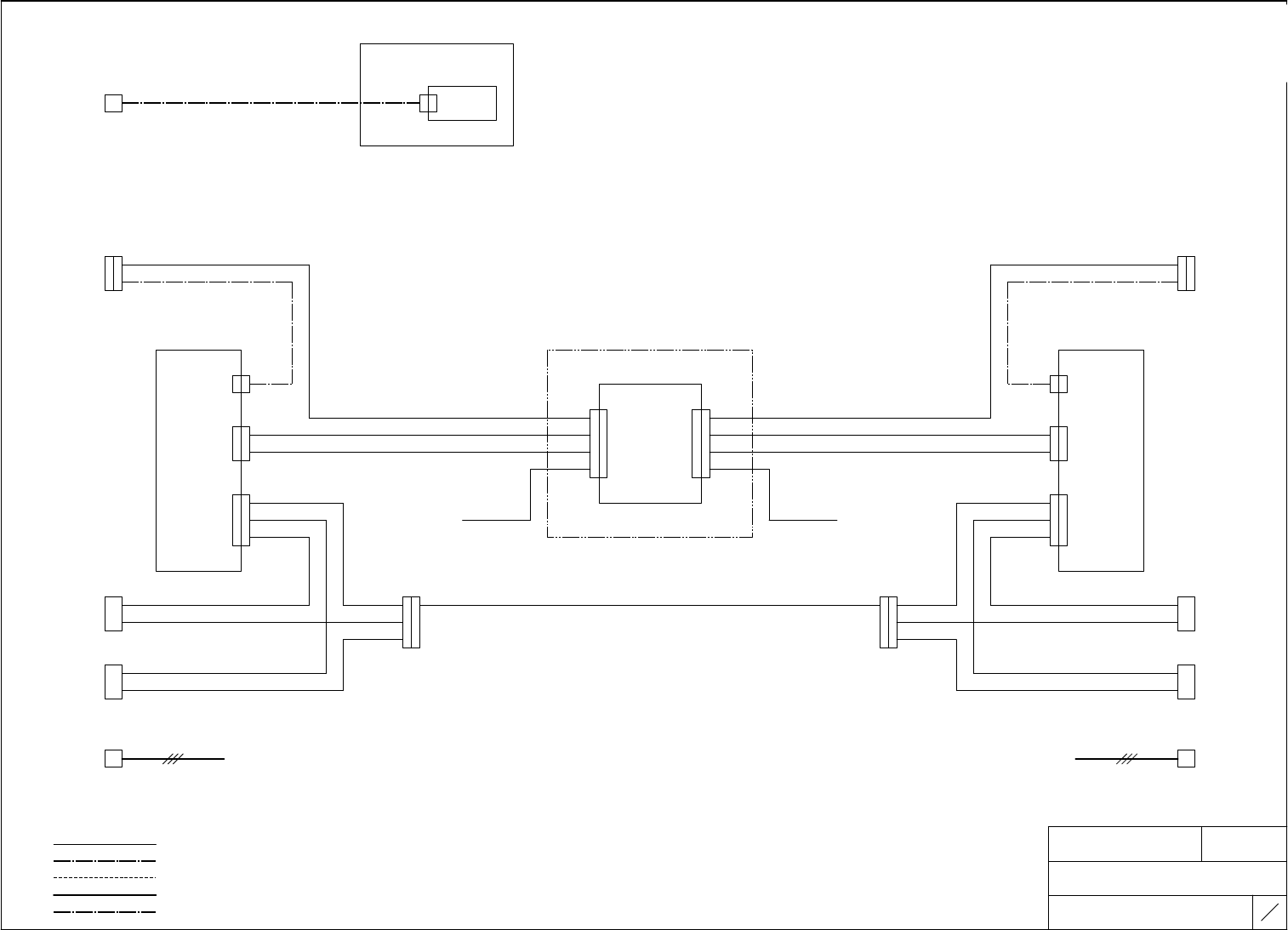

ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
機関接続図
CONNECTION DIAGRAM
2RGXBA006805
前後工程インターフェース
Ｆ／Ｒ ＩＮＴＥＲＦＡＣＥ
ＴＹＰＥ
ＡＩＭＥＸⅡ
４１
７９
FUJI SECRET
26 26
1 1
ベースＣＰＵ ＢＯＸ
ＢＡＳＥ ＣＰＵ ＢＯＸ
ＣＰＵボード
ＣＮ－ＥＴＨＥＲ
ＣＰＵ ＢＯＡＲＤ
２ＥＧＭＢＡ０５４０＊＊
ＬＡＮ
ＢＡＳＥ ＣＰＵ
ＬＡＮ
ＰＣＢ１
ＣＮ－Ｍ１ ＣＮ－Ｍ２
２ＥＧＭＢＡ０１７２＊＊ ２ＥＧＭＢＡ０１７１＊＊
前工程基板搬送Ｉ／Ｆ基板 後工程基板搬送Ｉ／Ｆ基板
コントロールＢＯＸ
ＰＲＥＶＩＯＵＳ ＰＡＮＥＬ
ＴＲＡＮＳＦＥＲ ＢＯＡＲＤ ＣＯＮＴＲＯＬ ＢＯＸ
ＮＥＸＴ ＰＡＮＥＬ
ＴＲＡＮＳＦＥＲ ＢＯＡＲＤ
インターフェース基板
ＩＮＴＥＲＦＡＣＥ ＢＯＡＲＤ
ＣＮ２ ＣＮ２
ＳＭＦ
ＣＮ２
ＳＭＲ
ＣＮ２
２ＥＧＭＢＡ０１６６＊＊ ２ＥＧＭＢＡ０１６７＊＊
ＣＮ３ ＣＮ７ ＣＮ９ ＣＮ３
ＳＭＦ
ＣＮ３
ＳＭＲ
ＣＮ３
Ｉ／Ｆ
ＣＮ７
Ｉ／Ｆ
ＣＮ９
２ＥＧＭＢＡ０１６８＊＊ ２ＥＧＭＢＡ０１７０＊＊
Ｍ１ＰＣＢ１
ＣＮ５
Ｍ１ＬＳ１７
－ＣＮ１
Ｍ１ＬＳ２７
－ＣＮ１
ＣＮ５
ＳＭＦ
ＣＮ５
ＳＭＲ
ＣＮ５
Ｍ０ＰＣＢ１ Ｍ０ＰＣＢ２
ＬＡＮＥ１－Ｆ ＣＮ－ＣＶＩＦ Ｆ ＣＮ－ＣＶＩＦ Ｒ ＬＡＮＥ１－Ｒ
２ＥＧＭＢＡ０１６９＊＊
ＬＡＮＥ２－Ｆ ＬＡＮＥ２－Ｒ
ＣＢＢ ＣＮ６Ａ ＣＢＢ ＣＮ７Ａ
ＡＲ１１１
ＡＳ１１１
ＡＴ１１１
ＢＲ１１１
ＢＳ１１１
ＢＴ１１１
ＣＢＢ
ＣＮ６
ＣＢＢ
ＣＮ７
：ＤＣ線（ＤＣ ＷＩＲＩＮＧ）
：シールド、通信線（ＳＨＩＥＬＤ、ＣＯＭＭＵＮＩＣＡＴＩＯＮ ＷＩＲＩＮＧ）
：アース線（ＥＡＲＴＨ ＷＩＲＩＮＧ）
：ＡＣ、動力用配線（ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
：ＡＣ、動力用シールド配線（ＳＨＩＥＬＤ ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
機関接続図
CONNECTION DIAGRAM
2RGXBA006805
コンベア
CONVEYOR
ＴＹＰＥ
ＡＩＭＥＸⅡ
４２
７９
FUJI SECRET
43
47
45
48
43
47
45
48
38 38
モジュールＡコンベア モジュールＢコンベア
ＭＯＤＵＬＥ Ａ ＣＯＮＶＥＹＯＲ ＭＯＤＵＬＥ Ｂ ＣＯＮＶＥＹＯＲ
コントロールＢＯＸ
ＣＯＮＴＲＯＬ ＢＯＸ
コネクタ基板 コネクタ基板
ＣＯＮＮＥＣＴＯＲ ＢＯＡＲＤ ＣＯＮＮＥＣＴＯＲ ＢＯＡＲＤ
ＭＡ
ＥＸＣＮ Ｃ／Ｖ１
ＭＢ
ＥＸＣＮ Ｃ／Ｖ１
２ＥＧＭＢＡ０５５２＊＊ ２ＥＧＭＢＡ０５５４＊＊
ＣＮ９ ＣＮ９
ＭＡ ＣＮＴ
ＣＮ９
ＭＢ ＣＮＴ
ＣＮ９
ＡＭ２ＰＣＢ１ ＢＭ２ＰＣＢ１
インターフェース基板
ＩＮＴＥＲＦＡＣＥ ＢＯＡＲＤ
ＡＣＮ９ ＢＣＮ９
Ｉ／Ｆ
ＡＣＮ９
Ｉ／Ｆ
ＢＣＮ９
Ｍ１ＰＣＢ１
モジュールＣＰＵ ＢＯＸ モジュールＣＰＵ ＢＯＸ
ＭＯＤＵＬＥ ＣＰＵ ＢＯＸ ＭＯＤＵＬＥ ＣＰＵ ＢＯＸ
ＣＰＵボード ＣＰＵボード
ＣＰＵ ＢＯＡＲＤ ＣＰＵ ＢＯＡＲＤ
ＭＡ
ＥＸＣＮ Ｃ／Ｖ２
ＭＢ
ＥＸＣＮ Ｃ／Ｖ２
２ＥＧＭＢＡ０５５１＊＊ ２ＥＧＭＢＡ０５５３＊＊
ＵＡＲＴ５ ＵＡＲＴ５
ＭＡ ＣＰＵ２
ＵＡＲＴ５
ＭＢ ＣＰＵ２
ＵＡＲＴ５
ＰＣＢ１ ＰＣＢ１
ＭＡ ＣＰＵ２ ＭＢ ＣＰＵ２
前工程基板搬送Ｉ／Ｆ基板 後工程基板搬送Ｉ／Ｆ基板
ＰＲＥＶＩＯＵＳ ＰＡＮＥＬ
ＴＲＡＮＳＦＥＲ ＢＯＡＲＤ
ＮＥＸＴ ＰＡＮＥＬ
ＴＲＡＮＳＦＥＲ ＢＯＡＲＤ
ＣＮ１ ＣＮ１
ＳＭＦ
ＣＮ１
ＳＭＲ
ＣＮ１
Ｍ０ＰＣＢ１ Ｍ０ＰＣＢ２
Ｃ／Ｖ ＣＮ１
ＭＡ
ＥＸＣＮ－３
ＭＢ
ＥＸＣＮ－３
：ＤＣ線（ＤＣ ＷＩＲＩＮＧ）
：シールド、通信線（ＳＨＩＥＬＤ、ＣＯＭＭＵＮＩＣＡＴＩＯＮ ＷＩＲＩＮＧ）
：アース線（ＥＡＲＴＨ ＷＩＲＩＮＧ）
：ＡＣ、動力用配線（ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
：ＡＣ、動力用シールド配線（ＳＨＩＥＬＤ ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
機関接続図
CONNECTION DIAGRAM
2RGXBA006805
ダブルコンベア
DOUBLE CONVEYOR
ＴＹＰＥ
ＡＩＭＥＸⅡ
４３
７９
FUJI SECRET
42
42
45
モジュールＡ
ＭＯＤＵＬＥ Ａ
コンベアコントロール基板 コンベアコントロール基板
ＣＯＮＶＥＹＯＲ ＣＯＮＴＲＯＬ ＢＯＡＲＤ ＣＯＮＶＥＹＯＲ ＣＯＮＴＲＯＬ ＢＯＡＲＤ
ＭＡ Ｔ２ＬＳ１
ＭＡ
ＥＸＣＮ Ｃ／Ｖ２
投光器
ＥＭＩＴＴＥＲ
２ＥＧＭＣＦ０００５＊＊ ２ＡＧＸＣＦ００１１＊＊
ＣＮ１
ＣＮ１０－１－１
ａ－１
ＭＡ Ｔ２ＬＳ１Ｔ
ＭＡ Ｃ１
ＣＮ１
ＭＡ Ｃ１
ａ－１
レーン１コンベア基板通過確認Ｌ
ＬＡＮＥ１ ＣＯＮＶＥＹＯＲ ＰＡＮＥＬ
ＰＡＳＳ ＣＨＥＣＫ Ｌ
ＣＮ３ ＭＡ Ｔ２ＬＳ１Ｒ
ＭＡ Ｃ１
ＣＮ３
受光器
ＲＥＣＥＩＶＥＲ
ＭＡ
ＥＸＣＮ Ｃ／Ｖ１
２ＥＧＭＣＦ００２８＊＊
ＭＡ Ｔ２ＬＳ２
ＣＮ２
投光器
ＥＭＩＴＴＥＲ
ＭＡ Ｃ１
ＣＮ２
２ＡＧＸＣＦ００１２＊＊
ＣＮ１０－１－１
ａ－２
ＭＡ Ｔ２ＬＳ２Ｔ
ＭＡ Ｃ１
ａ－２
レーン１コンベア基板通過確認Ｒ
ＬＡＮＥ１ ＣＯＮＶＥＹＯＲ ＰＡＮＥＬ
ＰＡＳＳ ＣＨＥＣＫ Ｒ
ＣＮ４
ＭＡ Ｃ１
ＣＮ４
ＭＡ Ｔ２ＬＳ２Ｒ
受光器
ＲＥＣＥＩＶＥＲ
ＭＡ ２ＬＳ１
ＣＮ１
２ＡＧＸＣＥ０００９＊＊
ＳＩＤＥ１ Ｚ０高さセンサ
ＭＡ ２ＬＳ１
ＳＩＤＥ１ Ｚ０ ＨＩＧＨＴ ＳＥＮＳＯＲ
ＭＡ
Ｔ２ＬＳ５－ＣＮ１ 投光器／ＥＭＩＴＴＥＲ
２ＥＧＸＣＦ０００４＊＊ ２ＡＧＸＣＦ００１３＊＊
ＣＮ１０－１－２
ｂ－２
ＭＡ Ｔ２ＬＳ５Ｔ
ＭＡ Ｃ１
ｂ－２
レーン１従属コンベア
バックアップピン検知
ＬＡＮＥ１ ＣＯＮＶＥＹＯＲ
ＢＡＣＫ－ＵＰ ＰＩＮ ＣＨＥＣＫ
ＣＮ１０－１－２
ｂ－４
ＭＡ Ｔ２ＬＳ５Ｒ
ＭＡ Ｃ１
ｂ－４
受光器／ＲＥＣＥＩＶＥＲ
ＥＸＣＮ Ｃ／Ｖ３
ＭＡ
Ｔ２Ｍ１－ＣＮ１
２ＥＧＭＣＦ００５２＊＊ ２ＥＧＸＣＦ０００３＊＊ ２ＡＧＸＣＦ００１４＊＊
ＣＮ１０－１－１
ａ－３
レーン１ 搬送モータ
ＭＡ Ｔ２Ｍ１
ＭＡ Ｃ１
ａ－３
ＬＡＮＥ１ Ｃ／Ｖ ＭＯＴＯＲ
ＣＮ５－１
ＭＡ
Ｔ２Ｍ１－ＣＮ２
ＣＮ１０－２－１
ｃ－３
ＭＡ Ｃ１
ｃ－３
ＭＡ Ｃ１
ＣＮ５－１
ＣＮ８－１
ＭＡ
Ｔ２Ｍ２
ＭＡ Ｃ１
ＣＮ８－１
２ＥＧＸＣＦ０００１＊＊
レーン１ 従属幅替モータ
ＣＮ５－２ ＭＡ Ｔ２Ｍ２
ＬＡＮＥ１ ＳＵＢ．
ＷＩＤＴＨ ＭＯＴＯＲ
ＭＡ Ｃ１
ＣＮ５－２
ＣＮ８－２
ＭＡ Ｃ１
ＣＮ８－２
２ＡＧＸＣＦ００１５＊＊
レーン１ クランプモータ
ＣＮ５－３ ＭＡ Ｔ２Ｍ５
ＬＡＮＥ１ ＣＬＡＭＰ ＭＯＴＯＲ
ＭＡ Ｃ１
ＣＮ５－３
ＡＴ２ＰＣＢ１ ＡＴ２ＰＣＢ１
：ＤＣ線（ＤＣ ＷＩＲＩＮＧ）
：シールド、通信線（ＳＨＩＥＬＤ、ＣＯＭＭＵＮＩＣＡＴＩＯＮ ＷＩＲＩＮＧ）
：アース線（ＥＡＲＴＨ ＷＩＲＩＮＧ）
：ＡＣ、動力用配線（ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
：ＡＣ、動力用シールド配線（ＳＨＩＥＬＤ ＷＩＲＩＮＧ ＦＯＲ ＡＣ＆ＰＯＷＥＲ）
２ＡＧＸＣＦ０００５＊＊
