ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 部品配置図 PARTS ARRANGEMENT 2 R G XB A0 18 60 0 ノズルチェンジャ NOZZLE CHANGER ＴＹＰＥ ＡＩＭＥＸⅡ １ ２ FUJI SECRET 6 8 5 1 2 3 4 10 12 7 9 11 ノ ズ ル チ ェ ン ジ ャ NOZZLE CHANGER アドレスＮｏ． 信号名称 センサ・バルブ型式 メーカー 備考 Ｎｏ． ADDR…
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGXBA018501

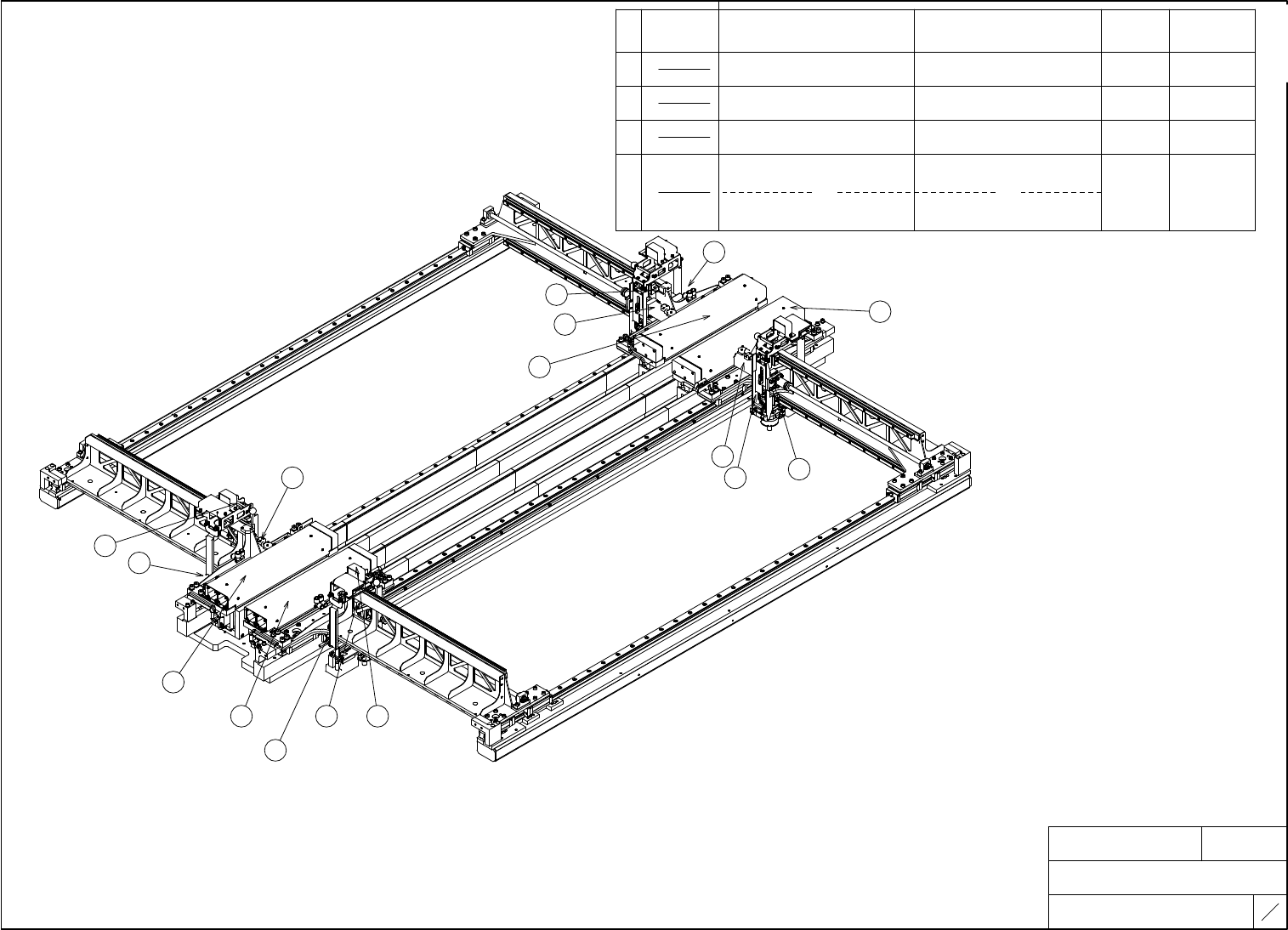

ＸＹロボット
XY ROBOT
ＴＹＰＥ
ＡＩＭＥＸⅡ
１
１
FUJI SECRET
ＸＹロボット
XY ROBOT
アドレスＮｏ． 信号名称 センサ・バルブ・モータ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE / MOTOR MAKER NOTE
Ｘ軸サーボモータ 安川電機
ＳＧＭＡＳ－Ｃ２Ａ２Ａ－ＦＪ＊＊
１１Ｍ１
X-AXIS SERVO MOTOR YASKAWA
Ｙ軸リニアモータ 富士機械
ＴＬＭ５５ＬＡ－２３４０
１２Ｍ１
Y-AXIS LINEAR MOTOR FUJI
Ｙ軸リニアスケール ミツトヨ
ＳＴ７８８Ａ－１９００ＦＪＫ
１２ＬＩＳ１
Y-AXIS LINEAR SCALE MITUTOYO
２１Ｍ１
２２Ｍ１
２２ＬＩＳ１
１
２
３
リニアスケール基板 Ａ１２ＰＣＢ１
４
ＦＨ１５０２＊＊Ｆ
LINEAR SCALE PCB
Ａ２２ＰＣＢ１富士機械
FUJI
Ｂ１２ＰＣＢ１
Ｂ２２ＰＣＢ１
コプラナリティ仕様リニアスケール基板
COPLANARITY LINEAR SCALE PCB.
ＦＨ１４２３＊＊Ｆ
ＯＲ ＯＲ
１
１
１
２
２
３
３
３
４
４
２
３
２
４
４
１
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGXBA018600

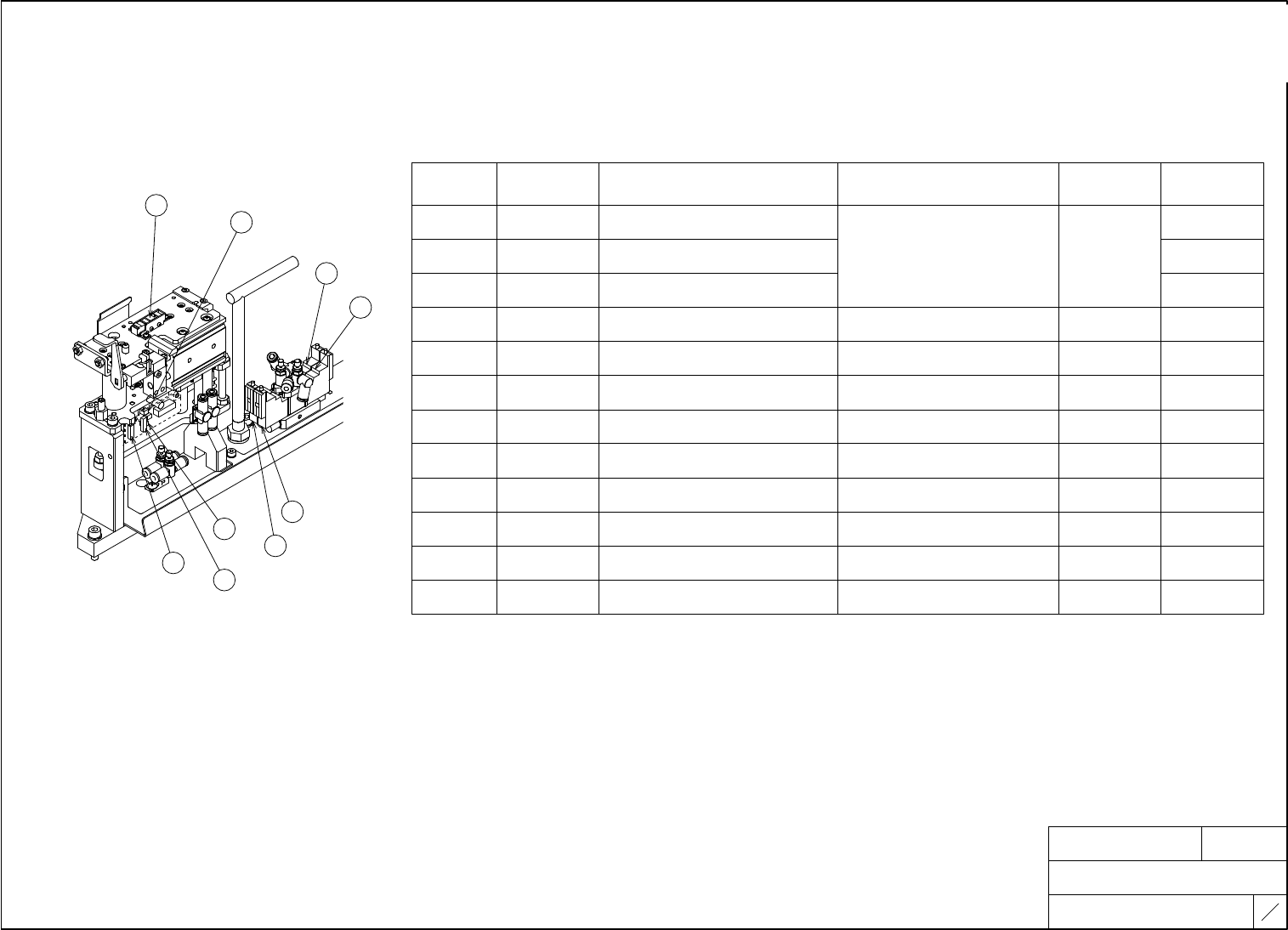

ノズルチェンジャ
NOZZLE CHANGER
ＴＹＰＥ
ＡＩＭＥＸⅡ
１
２
FUJI SECRET
6
8
5
1
2
3
4
10
12
7
9
11
ノズルチェンジャ
NOZZLE CHANGER
アドレスＮｏ． 信号名称 センサ・バルブ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE MAKER NOTE
ノズルチェンジャ１上昇端１確認
１
ＡＲＸ０００ ＳＥＮＳＯＲ１
NOZZLE CHANGER 1 UPPER LIMIT 1 CHECK
センサ基板
ノズルチェンジャ１上昇端２確認
SENSOR PCB
富士機械製造
２
ＡＲＸ００１ ＳＥＮＳＯＲ２
NOZZLE CHANGER 1 UPPER LIMIT 2 CHECK Fuji Machine Mfg
図番(DRAWING No.)：２ＡＧＫＭＰ０００４＊＊
ノズルチェンジャ１下降端確認
３
ＡＲＸ００２
型式(MODEL)：ＦＨ１２３０Ｂ２Ｆ
ＳＥＮＳＯＲ３
NOZZLE CHANGER 1 LOWER LIMIT CHECK
ノズルチェンジャ１テーブルシャッター閉確認 オムロン
４
ＡＲＸ００３ ＥＥ－ＳＹ１７１ ＳＥＮＳＯＲ４
NOZZLE CHANGER 1 TABLE SHUTTER CLOSED CHECK OMRON
ノズルチェンジャ１テーブルシャッター開確認 オムロン
５
ＡＲＸ００４ ＥＥ－ＳＹ１７１ ＳＥＮＳＯＲ５
NOZZLE CHANGER 1 TABLE SHUTTER OPEN CHECK OMRON
ノズルチェンジャ１着座確認 ＳＵＮＸ
６
ＡＲＸ００５ ＡＶ６３０５６４－Ａ ２１ＬＳ７
NOZZLE CHANGER 1 DOCKING CHECK SUNX
ノズルチェンジャ１上昇１ ＳＭＣ
７
ＡＲＹ０００ ＳＹ３２２０－５ＭＯＺ－Ｍ５ ３Ａ
NOZZLE CHANGER 1 UP 1 SMC
ノズルチェンジャ１下降１ ＳＭＣ
８
ＡＲＹ００１ ＳＹ３２２０－５ＭＯＺ－Ｍ５ ３Ｂ
NOZZLE CHANGER 1 DOWN 1 SMC
ノズルチェンジャ１上昇２ ＳＭＣ
９
ＡＲＹ００２ ＳＹ３２２０－５ＭＯＺ－Ｍ５ ２Ａ
NOZZLE CHANGER 1 UP 2 SMC
ノズルチェンジャ１下降２ ＳＭＣ
１０
ＡＲＹ００３ ＳＹ３２２０－５ＭＯＺ－Ｍ５ ２Ｂ
NOZZLE CHANGER 1 DOWN 2 SMC
ノズルチェンジャ１テーブルシャッター開 ＳＭＣ
１１
ＡＲＹ００４ ＳＹ３２２０－５ＭＯＺ－Ｍ５ １Ａ
NOZZLE CHANGER 1 TABLE SHUTTER OPEN SMC
ノズルチェンジャ１テーブルシャッター閉 ＳＭＣ
１２
ＡＲＹ００５ ＳＹ３２２０－５ＭＯＺ－Ｍ５ １Ｂ
NOZZLE CHANGER 1 TABLE SHUTTER CLOSE SMC
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGXBA018600
ノズルチェンジャ
NOZZLE CHANGER
ＴＹＰＥ
ＡＩＭＥＸⅡ
２
２
FUJI SECRET

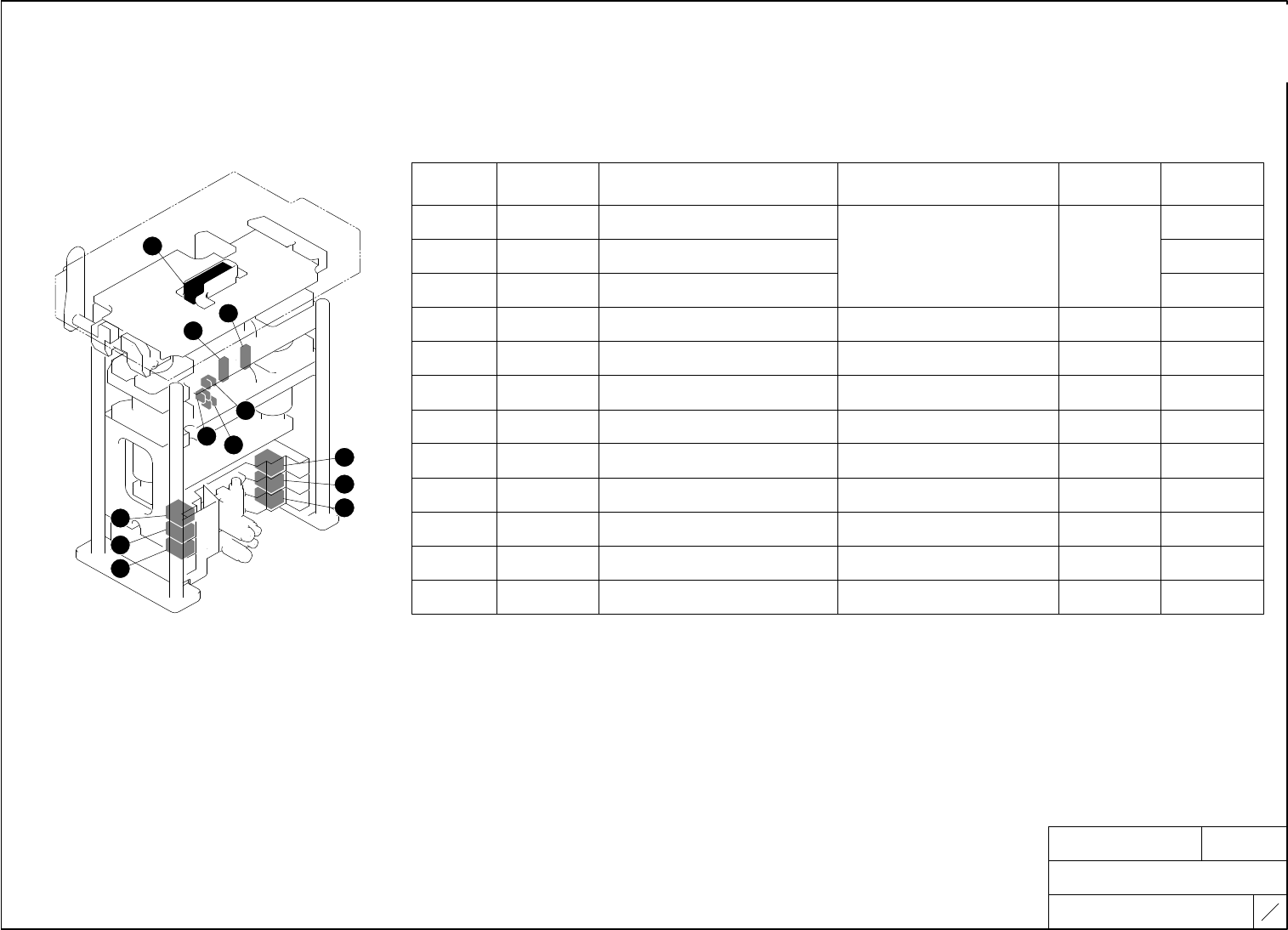

ノズルチェンジャ（デバイスパレット前進位置仕様）
NOZZLE CHANGER (DEVICE PALETTE FRONT POSTION SPEC）
アドレスＮｏ． 信号名称 センサ・バルブ型式 メーカー 備考
Ｎｏ．
ADDRESS No. SIGNAL NAME SENSOR / VALVE MAKER NOTE
ノズルチェンジャ１上昇端１確認
１
NOZZLE CHANGER 1 UPPER LIMIT 1 CHECK
センサ基板
SENSOR PCB
富士機械製造
２
Fuji Machine Mfg
ノズルチェンジャ１下降端確認
３
NOZZLE CHANGER 1 LOWER LIMIT CHECK
ノズルチェンジャ１テーブルシャッター閉確認 オムロン
４
ＥＥ－ＳＹ１７１
NOZZLE CHANGER 1 TABLE SHUTTER CLOSED CHECK OMRON
ノズルチェンジャ１テーブルシャッター開確認 オムロン
５
ＥＥ－ＳＹ１７１
NOZZLE CHANGER 1 TABLE SHUTTER OPEN CHECK OMRON
ノズルチェンジャ１着座確認 ＳＵＮＸ
６
ＡＶ６３０５６４－Ａ
NOZZLE CHANGER 1 DOCKING CHECK SUNX
ノズルチェンジャ１上昇１ ＳＭＣ
７
ＳＹ３２２０－５ＭＯＺ－Ｍ５
NOZZLE CHANGER 1 UP 1 SMC
ノズルチェンジャ１下降１ ＳＭＣ
８
ＳＹ３２２０－５ＭＯＺ－Ｍ５
NOZZLE CHANGER 1 DOWN 1 SMC
９
１０
ノズルチェンジャ１テーブルシャッター開 ＳＭＣ
１１
ＳＹ３２２０－５ＭＯＺ－Ｍ５
NOZZLE CHANGER 1 TABLE SHUTTER OPEN SMC
ノズルチェンジャ１テーブルシャッター閉 ＳＭＣ
１２
ＳＹ３２２０－５ＭＯＺ－Ｍ５
NOZZLE CHANGER 1 TABLE SHUTTER CLOSE SMC
型式(MODEL)：ＦＨ１２３０Ｂ２Ｆ
図番(DRAWING No.)：２ＡＧＫＭＰ０００４＊＊
ＡＲＸ０００
ＡＲＸ００２
ＡＲＸ００３
ＡＲＸ００４
ＡＲＸ００５
ＡＲＹ０００
ＡＲＹ００１
ＡＲＹ００４
ＡＲＹ００５
ＳＥＮＳＯＲ１
ＳＥＮＳＯＲ３
ＳＥＮＳＯＲ４
ＳＥＮＳＯＲ５
２１ＬＳ７
３Ａ
３Ｂ
１Ａ
１Ｂ
６
１２
８
１
１１
３
７
５
４
b0X361Gq
b0X361Gq
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
Downloaded at 2020/05/19 21:05:96 by 395B4578 DL#wIFD31dS
