T arget Condition - Class 1,2,3 （⽬标条件 - 1,2,3级） • No cracks in foil. • 铜箔 无 裂 缝 。 Acceptable - Class 2,3 （可接受条件 - 2,3级） • No evidence of cracks in foil. • 铜箔 上 无 裂 缝迹 象。 Acceptable - Class 1 （可接受条件 - 1级） • Allowed on one…

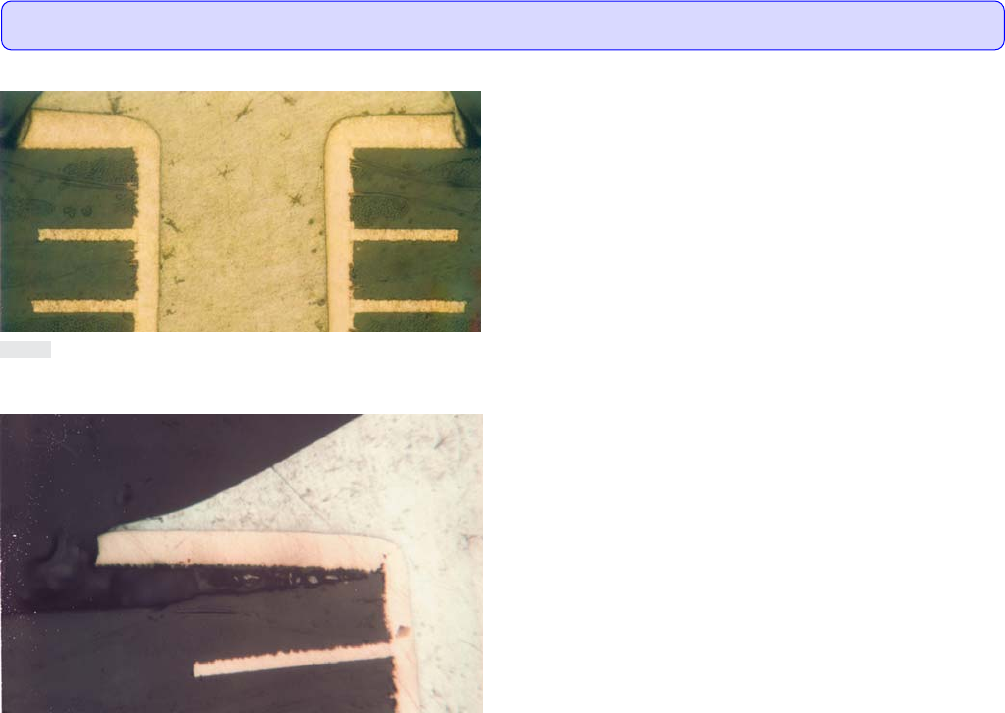

Target Condition - Class 1,2,3（⽬标条件 - 1,2,3级）
• No lifting of lands.
• 无焊盘起翘。
Acceptable - Class 1,2,3（可接受条件 - 1,2,3级）
After thermal stress testing or rework simulation:
• Lifted lands are allowed.
热应力测试或模拟返工后：
• 允许焊盘起翘。
图332a
图332b
3.3 PLATED-THROUGH HOLES – GENERAL（镀覆孔 – 总则）
3.3.2 Lifted Lands – (Cross-Sections)（焊盘起翘（显微切⽚））
103IPC-A-600H-2010 2010年4月

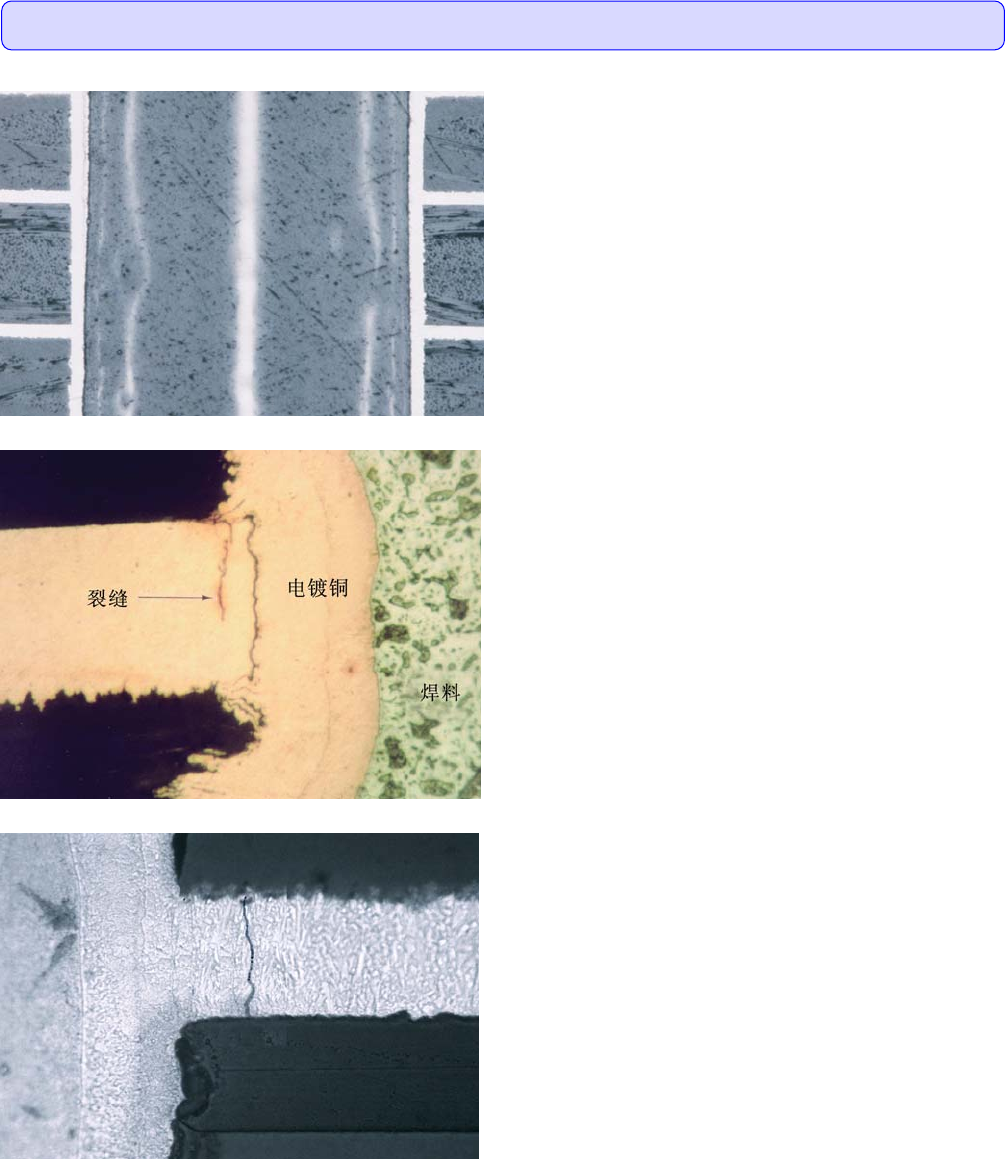

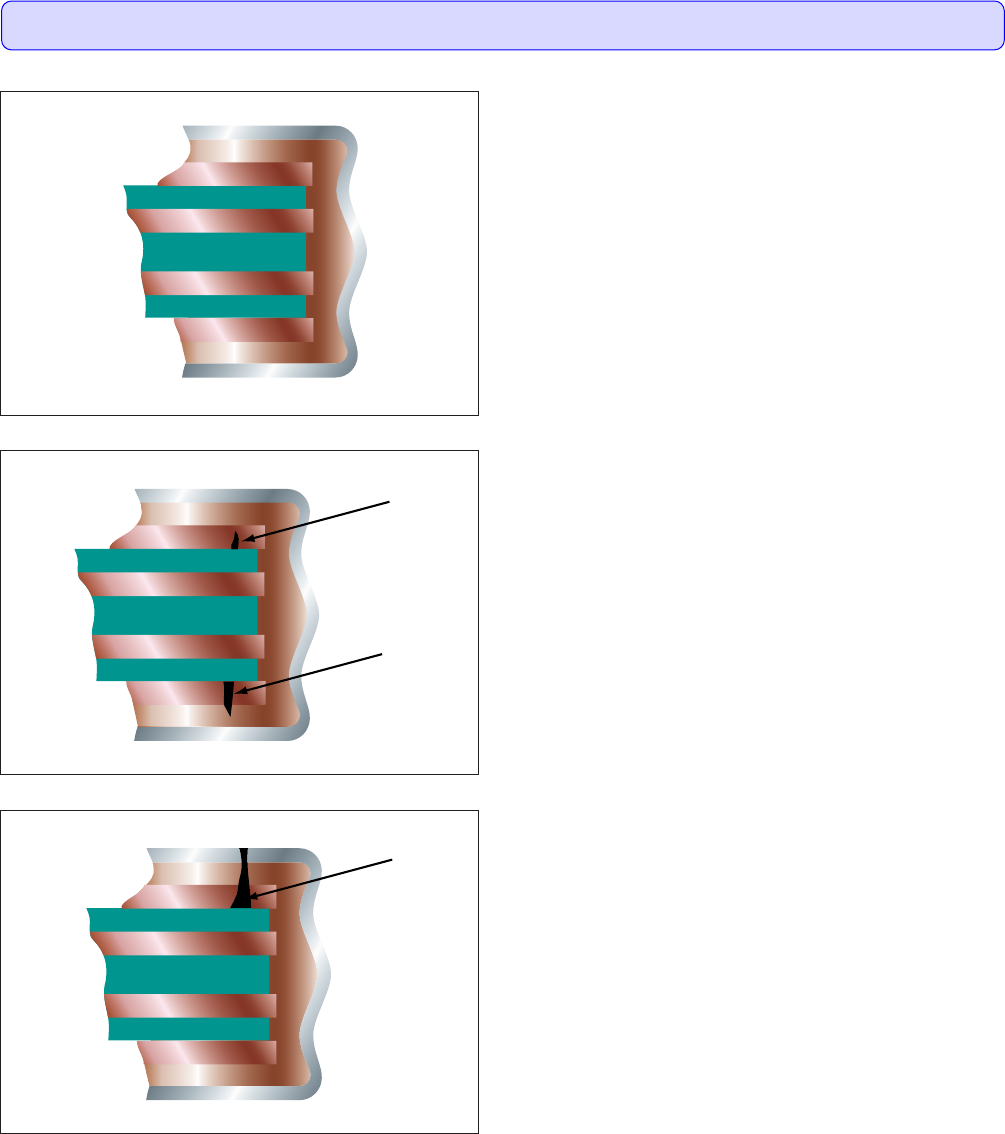

Visual observations made on cross-sections only.（仅对显微切片进行目检观察。）
Target Condition - Class 1,2,3（⽬标条件 - 1,2,3级）
• No cracks in foil.
• 铜箔无裂缝。
Acceptable - Class 2,3（可接受条件 - 2,3级）
• No evidence of cracks in foil.
• 铜箔上无裂缝迹象。
Acceptable - Class 1（可接受条件 - 1级）
• Allowed on one side of hole only and does not extend through foil
thickness.
• 仅允许孔的一侧铜箔有裂缝，且没有穿透整个铜箔厚度。
Nonconforming - Class 1,2,3（不符合条件 - 1,2,3级）
• Defects either do not meet or exceed above criteria.
• 缺陷不符合或超出上述要求。
图333a
图333b
图333c
3.3 PLATED-THROUGH HOLES – GENERAL（镀覆孔 – 总则）
3.3.3 Foil Crack – (Internal Foil) ‘‘C’’ Crack（铜箔裂缝 –（内层铜箔）C型裂缝）
104 IPC-A-600H-20102010年4月
Visual observations made on cross-sections only.（仅对显微切片进行目检观察。）
Target Condition - Class 1,2,3（⽬标条件 - 1,2,3级）
• No cracks in foil.
• 铜箔无裂缝。
Acceptable - Class 1,2,3（可接受条件 - 1,2,3级）
• Crack A
•A型裂缝。
Acceptable - Class 1（可接受条件 - 1级）
• Cracks B
•B型裂缝。
Nonconforming - Class 1,2,3（不符合条件 - 1,2,3级）
• Defects either do not meet or exceed above criteria
• 缺陷不符合或超出上述要求。
Note: ‘‘A’’ Crack is a crack in external foil.
‘‘B’’ Crack is a crack that does not completely break plating (minimum plating remains).
‘‘D’’ Crack is a complete crack through external foil and plating.
注： A型裂缝是外层铜箔中的裂缝。
B型裂缝是没有完全穿透镀层的裂缝（保留最小镀层）。
D型裂缝是已完全穿透了外层铜箔和镀层的裂缝。
图334a
图334b
A
B
图334c
D
3.3 PLATED-THROUGH HOLES – GENERAL（镀覆孔 – 总则）
3.3.4 Foil Crack (External Foil)（铜箔裂缝（外层铜箔））
105IPC-A-600H-2010 2010年4月
Visual observations made on cross-sections only.（仅对显微切片进行目检观察。）
